Konfigurowanie klientów sieci VPN typu punkt-lokacja: uwierzytelnianie certyfikatu — natywny klient sieci VPN — macOS
Jeśli brama sieci VPN typu punkt-lokacja (P2S) jest skonfigurowana do korzystania z protokołu IKEv2 i uwierzytelniania certyfikatu, możesz nawiązać połączenie z siecią wirtualną przy użyciu natywnego klienta sieci VPN będącego częścią systemu operacyjnego macOS. W tym artykule przedstawiono procedurę konfigurowania natywnego klienta sieci VPN i nawiązywania połączenia z siecią wirtualną.
Zanim rozpoczniesz
Przed rozpoczęciem konfigurowania klienta sprawdź, czy jesteś w odpowiednim artykule. W poniższej tabeli przedstawiono artykuły konfiguracji dostępne dla klientów sieci VPN P2S usługi Azure VPN Gateway. Kroki różnią się w zależności od typu uwierzytelniania, typu tunelu i systemu operacyjnego klienta.
| Uwierzytelnianie | Typ tunelu | System operacyjny klienta | Klient sieci VPN |
|---|---|---|---|
| Certyfikat | |||
| IKEv2, SSTP | Windows | Natywny klient sieci VPN | |
| IKEv2 | macOS | Natywny klient sieci VPN | |
| IKEv2 | Linux | strongSwan | |
| OpenVPN | Windows | Klient sieci VPN platformy Azure Klient OpenVPN w wersji 2.x Klient OpenVPN w wersji 3.x |
|
| OpenVPN | macOS | Klient OpenVPN | |
| OpenVPN | iOS | Klient OpenVPN | |
| OpenVPN | Linux | Azure VPN Client Klient OpenVPN |
|
| Microsoft Entra ID | |||
| OpenVPN | Windows | Klient sieci VPN platformy Azure | |
| OpenVPN | macOS | Azure VPN Client | |
| OpenVPN | Linux | Azure VPN Client |
Wymagania wstępne
W tym artykule założono, że zostały już spełnione następujące wymagania wstępne:
- Utworzono i skonfigurowano bramę sieci VPN na potrzeby uwierzytelniania certyfikatu typu punkt-lokacja oraz typu tunelu OpenVPN. Aby uzyskać instrukcje, zobacz Konfigurowanie ustawień serwera dla połączeń bramy sieci VPN typu punkt-lokacja — uwierzytelnianie certyfikatu.
- Wygenerowano i pobrano pliki konfiguracji klienta sieci VPN. Aby uzyskać instrukcje, zobacz Generowanie plików konfiguracji profilu klienta sieci VPN.
- Możesz wygenerować certyfikaty klienta lub uzyskać odpowiednie certyfikaty klienta niezbędne do uwierzytelniania.
Przepływ pracy
Przepływ pracy dla tego artykułu jest następujący:
- Wygeneruj certyfikaty klienta, jeśli jeszcze tego nie zrobiono.
- Wyświetl pliki konfiguracji profilu klienta sieci VPN zawarte w wygenerowanych pakietach konfiguracji profilu klienta sieci VPN.
- Zainstaluj certyfikaty.
- Skonfiguruj natywnego klienta sieci VPN, który jest już zainstalowany.
- Nawiązywanie połączenia z platformą Azure.
Generowanie certyfikatów
W przypadku uwierzytelniania certyfikatu należy zainstalować certyfikat klienta na każdym komputerze klienckim. Certyfikat klienta, którego chcesz użyć, musi zostać wyeksportowany z kluczem prywatnym i musi zawierać wszystkie certyfikaty w ścieżce certyfikacji. Ponadto w przypadku niektórych konfiguracji należy również zainstalować informacje o certyfikacie głównym.
Aby uzyskać informacje na temat pracy z certyfikatami, zobacz Generowanie i eksportowanie certyfikatów.
Wyświetlanie plików konfiguracji profilu klienta sieci VPN
Wszystkie niezbędne ustawienia konfiguracji dla klientów sieci VPN są zawarte w pliku zip konfiguracji profilu klienta sieci VPN. Pliki konfiguracji profilu klienta można wygenerować przy użyciu programu PowerShell lub witryny Azure Portal. Każda metoda zwraca ten sam plik zip.
Pliki konfiguracji profilu klienta sieci VPN są specyficzne dla konfiguracji bramy sieci VPN punkt-lokacja dla sieci wirtualnej. Jeśli po wygenerowaniu plików zostaną wprowadzone jakiekolwiek zmiany w konfiguracji sieci VPN typu punkt-lokacja, takie jak zmiany typu protokołu sieci VPN lub typu uwierzytelniania, należy wygenerować nowe pliki konfiguracji profilu klienta sieci VPN i zastosować nową konfigurację do wszystkich klientów sieci VPN, z którymi chcesz nawiązać połączenie.
Rozpakuj plik, aby wyświetlić foldery. Podczas konfigurowania klientów natywnych systemu macOS pliki są używane w folderze Generic . Folder Ogólny jest obecny, jeśli protokół IKEv2 został skonfigurowany w bramie. Jeśli nie widzisz folderu Generic, sprawdź następujące elementy, a następnie ponownie wygeneruj plik zip.
- Sprawdź typ tunelu dla konfiguracji. Prawdopodobnie protokół IKEv2 nie został wybrany jako typ tunelu.
- Sprawdź, czy brama nie jest skonfigurowana przy użyciu jednostki SKU w warstwie Podstawowa. Podstawowa jednostka SKU bramy sieci VPN nie obsługuje protokołu IKEv2. Należy ponownie skompilować bramę przy użyciu odpowiedniej jednostki SKU i typu tunelu, jeśli chcesz, aby klienci systemu macOS nawiązali połączenie.
Folder Generic zawiera następujące pliki.
- VpnSettings.xml, który zawiera ważne ustawienia, takie jak adres serwera i typ tunelu.
- VpnServerRoot.cer, który zawiera certyfikat główny wymagany do zweryfikowania bramy sieci VPN platformy Azure podczas konfigurowania połączenia punkt-lokacja.
Instalowanie certyfikatów
Będziesz potrzebować zarówno certyfikatu głównego, jak i certyfikatu podrzędnego zainstalowanego na komputerze Mac. Certyfikat podrzędny musi zostać wyeksportowany z kluczem prywatnym i musi zawierać wszystkie certyfikaty w ścieżce certyfikacji.
Certyfikat główny
- Skopiuj plik certyfikatu głównego (plik .cer) — na komputer Mac. Kliknij dwukrotnie certyfikat. W zależności od systemu operacyjnego certyfikat zostanie automatycznie zainstalowany lub zostanie wyświetlona strona Dodawanie certyfikatów .
- Jeśli zostanie wyświetlona strona Dodawanie certyfikatów , w polu Pęku kluczy kliknij strzałki i wybierz pozycję zaloguj się z listy rozwijanej.
- Kliknij przycisk Dodaj , aby zaimportować plik.
Certyfikat klienta
Certyfikat klienta (plik pfx) jest używany do uwierzytelniania i jest wymagany. Zazwyczaj można po prostu kliknąć certyfikat klienta, aby go zainstalować. Aby uzyskać więcej informacji na temat sposobu instalowania certyfikatu klienta, zobacz Instalowanie certyfikatu klienta.
Sprawdzanie, czy certyfikaty są zainstalowane
Sprawdź, czy zainstalowano zarówno klienta, jak i certyfikat główny.
- Otwórz pozycję Dostęp pęku kluczy.
- Przejdź do karty Certyfikaty .
- Sprawdź, czy zainstalowano zarówno klienta, jak i certyfikat główny.
Konfigurowanie profilu klienta sieci VPN
Wykonaj kroki opisane w podręczniku użytkownika dla komputerów Mac, które są odpowiednie dla używanej wersji systemu operacyjnego, aby dodać konfigurację profilu klienta sieci VPN z następującymi ustawieniami.
Wybierz pozycję IKEv2 jako typ sieci VPN.
W polu Nazwa wyświetlana wybierz przyjazną nazwę profilu.

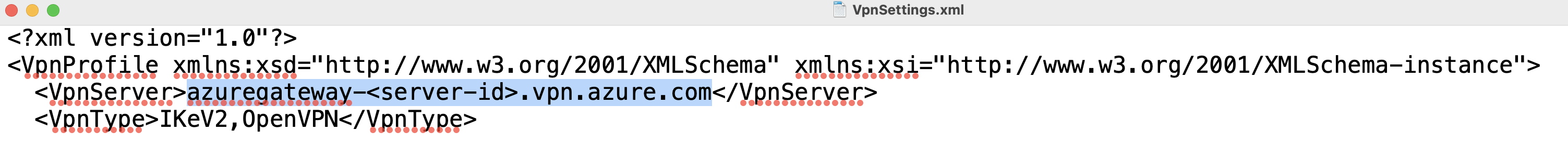

W przypadku adresu serwera i identyfikatora zdalnego użyj wartości z tagu VpnServer w pliku VpnSettings.xml.
W obszarze Ustawienia uwierzytelniania wybierz pozycję Certyfikat.
W polu Certyfikat wybierz certyfikat podrzędny, którego chcesz użyć do uwierzytelniania. Jeśli masz wiele certyfikatów, możesz wybrać pozycję Pokaż certyfikat , aby wyświetlić więcej informacji o każdym certyfikacie.
W polu Identyfikator lokalny wpisz nazwę wybranego certyfikatu podrzędnego.
Po zakończeniu konfigurowania profilu klienta sieci VPN zapisz profil.
Połącz
Kroki nawiązywania połączenia są specyficzne dla wersji systemu operacyjnego macOS. Zapoznaj się z podręcznikiem użytkownika dla komputerów Mac. Wybierz używaną wersję systemu operacyjnego i wykonaj kroki, aby nawiązać połączenie.
Po nawiązaniu połączenia stan jest wyświetlany jako Połączono. Adres IP jest przydzielany z puli adresów klienta sieci VPN.
Następne kroki
Postępuj zgodnie z dodatkowymi ustawieniami serwera lub połączenia. Zobacz Kroki konfiguracji punkt-lokacja.
