Configuración de clientes VPN P2S: autenticación de certificados: cliente VPN nativo: macOS

Si la puerta de enlace de VPN de punto a sitio (P2S) está configurada para usar IKEv2 y la autenticación de certificados, puedes conectarte a la red virtual mediante el cliente VPN nativo que forma parte del sistema operativo Windows. Este artículo te guía por los pasos necesarios para configurar el cliente VPN nativo y conectarte a la red virtual.

Antes de empezar

Antes de empezar a configurar el cliente, compruebe que está en el artículo correcto. En la tabla siguiente se muestran los artículos de configuración disponibles para los clientes VPN de punto a sitio de Azure VPN Gateway. Los pasos difieren en función del tipo de autenticación, el tipo de túnel y el sistema operativo del cliente.

Authentication	Tipo de túnel	Sistema operativo del cliente	Cliente de VPN
Certificate
	IKEv2, SSTP	Windows	Cliente VPN nativo
	IKEv2	macOS	Cliente VPN nativo
	IKEv2	Linux	strongSwan
	OpenVPN	Windows	Cliente VPN de Azure Versión 2.x del cliente de OpenVPN Versión 3.x del cliente de OpenVPN
	OpenVPN	macOS	Cliente OpenVPN
	OpenVPN	iOS	Cliente OpenVPN
	OpenVPN	Linux	Cliente VPN de Azure Cliente OpenVPN
Microsoft Entra ID
	OpenVPN	Windows	Cliente VPN de Azure
	OpenVPN	macOS	Cliente VPN de Azure
	OpenVPN	Linux	Cliente VPN de Azure

Requisitos previos

En este artículo se supone que ya has realizado los siguientes requisitos previos:

• Ha creado y configurado la puerta de enlace de VPN para la autenticación de certificados de punto a sitio y el tipo de túnel OpenVPN. Consulta Configuración de la configuración del servidor para conexiones de VPN Gateway P2S: autenticación de certificados para conocer los pasos.
• Ha generado y ha descargado los archivos de configuración del cliente VPN. Consulte Generación de los archivos de configuración del perfil del cliente VPN para conocer los pasos.
• Puede generar certificados de cliente o adquirir los certificados de cliente adecuados necesarios para la autenticación.

Flujo de trabajo

El flujo de trabajo de este artículo es el siguiente:

1. Genere certificados de cliente si aún no lo ha hecho.
2. Vea los archivos de configuración del perfil de cliente VPN incluidos en el paquete de configuración del perfil de cliente VPN que generó.
3. Instale los certificados.
4. Configure el cliente VPN nativo que ya está instalado en el sistema operativo.
5. Conéctese a Azure.

Generación de certificados

Para la autenticación de certificados, se debe instalar un certificado de cliente en cada equipo cliente. El certificado de cliente que quiere usar debe exportarse con la clave privada y contener todos los certificados de la ruta de acceso de certificación. Además, para algunas configuraciones, también tendrá que instalar la información del certificado raíz.

Para obtener información sobre el uso de certificados, vea Generación y exportación de certificados.

Visualización de los archivos de configuración del perfil de cliente VPN

Todas las opciones de configuración necesarias para los clientes VPN se incluyen en un archivo ZIP de configuración de perfil del cliente VPN. Para generar archivos de configuración del perfil del cliente, puede usar PowerShell o Azure Portal. Cualquiera de los métodos devuelve el mismo archivo ZIP.

Los archivos de configuración de perfil del cliente VPN son específicos de la configuración de puerta de enlace VPN de punto a sitio para la red virtual. Si se produce algún cambio en la configuración de VPN de punto a sitio después de generar los archivos (por ejemplo, cambios en el tipo de protocolo VPN o en el tipo de autenticación), debe generar archivos de configuración de perfil de cliente VPN nuevos y aplicar la nueva configuración a todos los clientes VPN que quiera conectar.

Descomprima el archivo para ver las carpetas. Al configurar clientes nativos de macOS, se usan los archivos de la carpeta Generic . La carpeta Generic aparece si se ha configurado la opción IKEv2 en la puerta de enlace. Si no aparece la carpeta Generic, compruebe los elementos siguientes y vuelva a generar el archivo ZIP.

• Compruebe el tipo de túnel para la configuración. Es probable que IKEv2 no se haya seleccionado como tipo de túnel.
• Compruebe que la puerta de enlace no está configurada con la SKU básica. La SKU básica de VPN Gateway no admite IKEv2. Tendrá que recompilar la puerta de enlace con la SKU y el tipo de túnel adecuados si desea que los clientes macOS se conecten.

La carpeta Generic contiene los archivos siguientes.

• VpnSettings.xml, con configuración importante, como el tipo de túnel y la dirección del servidor.
• VpnServerRoot.cer, que contiene el certificado raíz necesario para validar la puerta de enlace de VPN de Azure durante la configuración de la conexión de punto a sitio.

Instalación de certificados

Necesitará el certificado raíz y el certificado secundario instalados en el equipo Mac. El certificado secundario debe exportarse con la clave privada y contener todos los certificados de la ruta de acceso de certificación.

Certificado raíz

1. Copie el archivo de certificado raíz (el archivo .cer) en el Mac. Haga doble clic en el certificado. En función de su sistema operativo, el certificado se instalará automáticamente o verá la página Agregar certificados.
2. Si ve la página Agregar certificados, en Llaveros: haga clic en las flechas y seleccione login en la lista desplegable.
3. Haga clic en Agregar para importar el archivo.

Certificado de cliente

Se necesita y se usa un certificado de cliente (archivo .pfx) para la autenticación. Normalmente, puede hacer clic en el certificado de cliente que desea instalar. Para información acerca de cómo instalar un certificado de cliente, consulte Instalación de certificados de cliente.

Comprobación de que los certificados están instalados

Compruebe que tanto el cliente como el certificado raíz están instalados.

1. Abra Acceso a Llaveros.
2. Vaya a la pestaña Certificados.
3. Compruebe que tanto el cliente como el certificado raíz están instalados.

Configuración del perfil del cliente VPN

Siga los pasos de la Guía de usuario de Mac que sean apropiados para la versión del sistema operativo para agregar una configuración de perfil de cliente VPN con la siguiente configuración.

• Seleccione IKEv2 como tipo de VPN.

• Para Nombre para mostrar, seleccione un nombre descriptivo para el perfil.

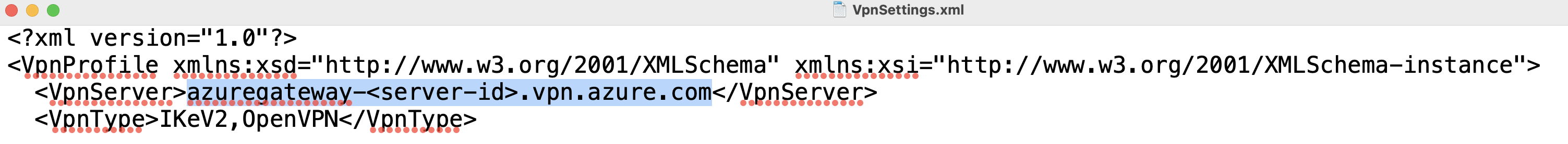

• Para la Dirección del servidor e Id. remoto, use el valor de la etiqueta VpnServer en el archivo VpnSettings.xml.



• Para la configuración de Autenticación, seleccione Certificado.

• En Certificado, elija el certificado secundario que desea usar para la autenticación. Si tiene varios certificados, puede seleccionar Mostrar certificado para ver más información sobre cada certificado.

• Para Id. local, escriba el nombre del certificado secundario que seleccionó.

Una vez que haya terminado de configurar el perfil de cliente VPN, guárdelo.

Conexión

Los pasos para conectarse son específicos de la versión del sistema operativo macOS. Consulte la Guía de usuario de Mac. Seleccione la versión del sistema operativo que use y siga los pasos para conectarse.

Una vez establecida la conexión, el estado se muestra como Conectado. La dirección IP se asigna desde el grupo de direcciones de cliente VPN.

Pasos siguientes

Realice un seguimiento de cualquier configuración de conexión o servidor adicional. Consulte Pasos de configuración de punto a sitio.
