Adicionar uma camada de bolhas a um mapa (Android SDK)

Artigo
04/07/2024

Este artigo mostra como renderizar dados de ponto de uma fonte de dados como uma camada de bolha em um mapa. As camadas de bolhas renderizam pontos como círculos no mapa com um raio de pixel fixo.

Nota

Aposentadoria do SDK do Android do Azure Maps

O SDK nativo do Azure Maps para Android foi preterido e será desativado em 31/03/25. Para evitar interrupções de serviço, migre para o SDK da Web do Azure Maps até 31/03/25. Para obter mais informações, consulte O guia de migração do SDK do Android do Azure Maps.

Gorjeta

As camadas de bolhas por padrão renderizarão as coordenadas de todas as geometrias em uma fonte de dados. Para limitar a camada para que ela processe apenas recursos de geometria de ponto, defina a filter opção da camada como eq(geometryType(), "Point"). Se você quiser incluir recursos do MultiPoint também, defina a filter opção da camada como any(eq(geometryType(), "Point"), eq(geometryType(), "MultiPoint")).

Pré-requisitos

Conclua as etapas no artigo Guia de início rápido: criar um aplicativo Android. Os blocos de código neste artigo podem ser inseridos no manipulador de eventos maps onReady .

Adicionar uma camada de bolha

O código a seguir carrega uma matriz de pontos em uma fonte de dados. Em seguida, ele conecta os pontos de dados a uma camada de bolhas. A camada de bolhas renderiza o raio de cada bolha com cinco pixels e uma cor de preenchimento de branco. E, uma cor de traço de azul e uma largura de traço de seis pixels.

//Create a data source and add it to the map.
DataSource source = new DataSource();
map.sources.add(source);

//Create point locations.
Point[] points = new Point[] {
    Point.fromLngLat(-73.985708, 40.75773),
    Point.fromLngLat(-73.985600, 40.76542),
    Point.fromLngLat(-73.985550, 40.77900),
    Point.fromLngLat(-73.975550, 40.74859),
    Point.fromLngLat(-73.968900, 40.78859)
};

//Add multiple points to the data source.
source.add(points);

//Create a bubble layer to render the filled in area of the circle, and add it to the map.
BubbleLayer layer = new BubbleLayer(source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
);

map.layers.add(layer);

//Create a data source and add it to the map.
val source = DataSource()
map.sources.add(source)

//Create point locations.
val points: Array<Point> = arrayOf<Point>(
    Point.fromLngLat(-73.985708, 40.75773),
    Point.fromLngLat(-73.985600, 40.76542),
    Point.fromLngLat(-73.985550, 40.77900),
    Point.fromLngLat(-73.975550, 40.74859),
    Point.fromLngLat(-73.968900, 40.78859)
)

//Add multiple points to the data source.
source.add(points)

//Create a bubble layer to render the filled in area of the circle, and add it to the map.
val layer = BubbleLayer(
    source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
)

map.layers.add(layer)

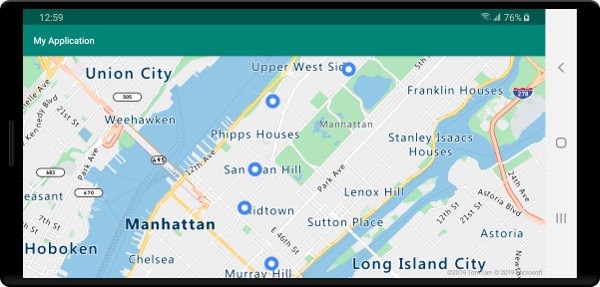

A captura de tela a seguir mostra que o código acima renderiza pontos em uma camada de bolhas.

Mapa com pontos renderizados usando camada de bolhas

Mostrar rótulos com uma camada de bolhas

Este código mostra como usar uma camada de bolhas para renderizar um ponto no mapa. E, como usar uma camada de símbolo para renderizar um rótulo. Para ocultar o ícone da camada de símbolos, defina a iconImage opção como "none".

//Create a data source and add it to the map.
DataSource source = new DataSource();
map.sources.add(source);

//Add a data point to the map.
source.add(Point.fromLngLat(-122.336641,47.627631));

//Add a bubble layer.
map.layers.add(new BubbleLayer(source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
));

//Add a symbol layer to display text, hide the icon image.
map.layers.add(new SymbolLayer(source,
    //Hide the icon image.
    iconImage("none"),
    textField("Museum of History & Industry (MOHAI)"),
    textColor("#005995"),
    textOffset(new Float[]{0f, -2.2f})
));

//Create a data source and add it to the map.
val source = DataSource()
map.sources.add(source)

//Add a data point to the map.
source.add(Point.fromLngLat(-122.336641, 47.627631))

//Add a bubble layer.
map.layers.add(
    BubbleLayer(
        source,
        bubbleRadius(5f),
        bubbleColor("white"),
        bubbleStrokeColor("#4288f7"),
        bubbleStrokeWidth(6f)
    )
)

//Add a symbol layer to display text, hide the icon image.
map.layers.add(
    SymbolLayer(
        source,  //Hide the icon image.
        iconImage("none"),
        textField("Museum of History & Industry (MOHAI)"),
        textColor("#005995"),
        textOffset(arrayOf(0f, -2.2f))
    )
)

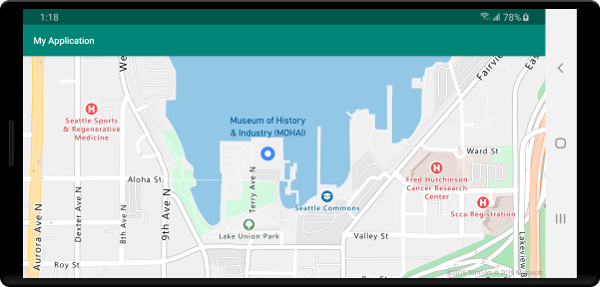

A captura de tela a seguir mostra o código acima renderizando um ponto em uma camada de bolha e um rótulo de texto para o ponto com uma camada de símbolo.

Mapa com ponto renderizado usando uma camada de bolhas e um rótulo de texto com camada de símbolo
