Vytvoření aplikace pro zobrazení tvaru v hybridní realitě

  • Článek

Ovládací prvek Zobrazit tvar v HR můžete ve vaší aplikaci použít k tomu, aby uživatelé mohli zjistit, zda se jednoduchá krychle vejde do zadaného prostoru. Mohli by to chtít udělat, aby viděli, jak se určitý objekt, který poskytnete, vejde do jejich prostoru. Máte-li 3D model nebo čelní obrázek objektu, rádi byste otestovali přizpůsobení, zvažte namísto toho použití ovládacího prvku Zobrazit v MR.

Ovládací prvek vytvoří tlačítko ve vaší aplikaci. Když uživatelé aplikace vyberou tlačítko, překryje krychli živý obraz z kamery zařízení. Rozměry krychle nastavíte při úpravě ovládacího prvku v Power Apps.

Podívejte se na toto video a naučte se vytvářet mobilní aplikace s ovládacím prvkem Zobrazení tvaru v HR:

V tomto článku vytvoříme obrazovku v aplikaci, která uživatelům umožní vytvořit vlastní tvar krychle zadáním jednotky, která má být použita (centimetry, stopy, palce nebo metry) a definováním výšky, šířky a hloubky krychle.

Předpoklady

Viz Předpoklady pro zařízení podporující hybridní realitu.

Přidejte ovládací prvky pro rozměry a jednotky krychle

Přidejte záhlaví a štítky pro definování rozměrů a jednotek krychle na obrazovku aplikace.

Štítek záhlaví

S aplikací otevřenou pro úpravy v Power Apps Studio přidejte na obrazovku textový štítek. Umístěte ho do levého horního rohu obrazovky a upravte následující vlastnosti na kartě Vlastnosti:

Vlastnost Hodnota
Text "Place A Cube"
Velikost písma 24
Tloušťka písma FontWeight.Semibold
Zarovnání textu Align.Center
Šířka Parent.Width

Poté na kartě Upřesnit upravte následující vlastnosti:

Vlastnost Hodnota
Barva RGBA(255, 255, 255, 1)
Výplň RGBA(56, 96, 178, 1)

Tato změna poskytne záhlaví obrazovky.

Popisky a ovládací prvky pro určení vlastností krychle

  1. Přidejte na obrazovku čtyři textové štítky. Tyto štítky budou použity k identifikaci ovládacích prvků, které přidáme později. U každého štítku upravte vlastnost Text na jednu z následujících:

    • Unit Type
    • Width
    • Height
    • Depth

  2. Nastavte vlastnost Width těchto štítků na 160 a umístěte je tak, aby byly naskládány svisle ve výše popsaném pořadí, poblíž horní části obrazovky a na levé straně.

  3. Přidejte ovládací prvek Rozevírací nabídka a tři ovládací prvky Text entry. Ovládací prvek Rozevírací nabídka se použije k výběru typu jednotky pro rozměry krychle a tři ovládací prvky Textové zadání se použijí k zadání šířky, výšky a hloubky krychle.

  4. Vyberte rozevírací seznam, přejmenujte ho na drpUnitType a změňte následující vlastnosti:

    Vlastnost Hodnota
    Položky ["Centimeters", "Feet", "Inches", "Meters"]
    Výchozí "Feet"
    Šířka 280

  5. Umístěte ovládací prvek napravo od štítku Typ jednotky.

  6. Přidejte tři ovládací prvky Input Controls a přejmenujte je na txtShapeHeight, txtShapeWidth a txtShapeDepth. Změňte následující vlastnosti pro všechny tři ovládací prvky:

    Vlastnost Hodnota
    Výchozí 2
    Formát TextFormat.Number
    Šířka 144

  7. Umístěte ovládací prvek Textové zadání s názvem txtShapeWidth napravo od štítku Šířka. Podobně umístěte pojmenované ovládací prvky txtShapeHeight a txtShapeDepth napravo od štítků Výška a Hloubka.

Dále přidáte ovládací prvek Zobrazení tvaru v HR a nakonfigurujete ho tak, aby používal ovládací prvky, které byly vytvořeny k poskytování dynamických rozměrů krychli MR, kterou vygeneruje.

Vložení ovládacího prvku Zobrazení tvaru v HR

Vložte ovládací prvek do aplikace.

  1. Otevřete kartu Vložit.

  2. Rozbalte uzel Hybridní realita.

  3. Vyberte ovládací prvek Zobrazit tvar v MR a umístěte ho do středu obrazovky aplikace, nebo ho přetáhněte a umístěte kdekoli na obrazovce.

  4. Po přidání ovládacího prvku ho umístěte do spodní části obrazovky a změňte následující vlastnosti:

    Vlastnost Hodnota
    Text "Place a cube"
    ShapeWidth txtShapeWidth.Text
    ShapeHeight txtShapeHeight.Text
    ShapeDepth txtShapeDepth.Text
    Jednotky drpUnitType.Selected.Value
    Šířka 280

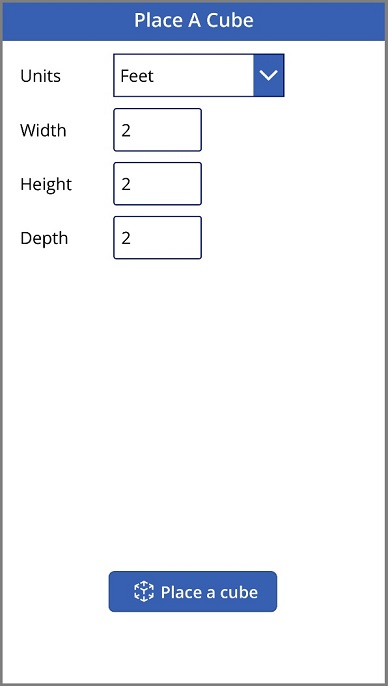

    Zobrazte tvar v ovládacím prvku hybridní reality na obrazovce.

Otestování aplikace

Nyní, když byly přidány všechny ovládací prvky, uložte a publikujte aplikaci. Na zařízení schopném smíšené reality otevřete aplikaci a stiskněte tlačítko Umístit krychli. Tím se otevře prostředí Zobrazit tvar v MR umožňující uživateli definovat oblast, která má být měřena.

Podle pokynů na obrazovce zkalibrujte zařízení pomalým pohybem doleva a doprava a namiřte fotoaparát na povrch, který chcete měřit. Jakmile je kalibrace dokončena, uvidíte pole teček na povrchu a kruh poblíž středu obrazovky. Tento kruh ukazuje, kam lze krychli zpočátku umístit. Jakmile je krychle umístěna, lze ji posouvat nebo otáčet pomocí dotykového ovládání.

Chcete-li krychli přesunout, zatlačte na ni a posuňte ji na místo, kam ji chcete umístit. Chcete-li krychli otočit, stiskněte jeden prst na obrazovce a poté přejeďte dalším prstem doprava nebo doleva.

Pomocí tlačítka Zpět v levém horním rohu se vraťte na obrazovku aplikace a změňte jedno nebo více nastavení šířky, výšky, hloubky nebo typu jednotky. Vyberte Umístit krychli a umístěte novou krychli.
