Självstudie: Konfigurera nätverk för Azure Stack Edge Mini R

  • Artikel

I den här självstudien beskrivs hur du konfigurerar nätverk för din Azure Stack Edge Mini R-enhet med en registrerad GPU med hjälp av det lokala webbgränssnittet.

Anslutningsprocessen kan ta cirka 20 minuter att slutföra.

Kommentar

I Azure Stack Edge 2309 och senare har Wi-Fi-funktioner för Azure Stack Edge Mini R blivit inaktuella. Wi-Fi stöds inte längre på Azure Stack Edge Mini R-enheten.

I den här självstudien lär du dig:

  • Förutsättningar
  • Konfigurera nätverk
  • Aktivera beräkningsnätverk
  • Konfigurera webbproxy

Förutsättningar

Innan du konfigurerar och konfigurerar din Azure Stack Edge Mini R-enhet kontrollerar du att:

Konfigurera nätverk

På Kom igång-sidan visas de olika inställningar som krävs för att konfigurera och registrera den fysiska enheten med Azure Stack Edge-tjänsten.

Följ de här stegen för att konfigurera nätverket för din enhet.

  1. Gå till sidan Kom igång i enhetens lokala webbgränssnitt.

  2. Om det behövs en uppdatering utan dag kan du göra det här genom att konfigurera en dataport med en kabelansluten anslutning. Mer information om hur du konfigurerar en kabelansluten anslutning för den här enheten finns i Kabelansluta enheten. När uppdateringen är över kan du ta bort den kabelanslutna anslutningen.

  3. Skapa certifikat för Wi-Fi och signeringskedjan. Både signeringskedjan och Wi-Fi-certifikaten måste vara DER-format med ett .cer filnamnstillägg. Anvisningar finns i Skapa certifikat. Det här steget är valfritt om du använder en Wi-Fi-profil i stället för certifikat för autentisering.

    Kommentar

    Om du använder lösenordsbaserad autentisering i ditt personliga Wi-Fi-nätverk kan du hoppa över certifikatstegen. Konfigurera bara Wi-Fi-porten och ladda sedan upp din Wi-Fi-profil.

    Information om Wi-Fi-profiler för ett WPA2 – personligt nätverk och lär dig hur du exporterar din Wi-Fi-profil finns i Använda Wi-Fi-profiler.

  4. Lägg till certifikaten på enheten:

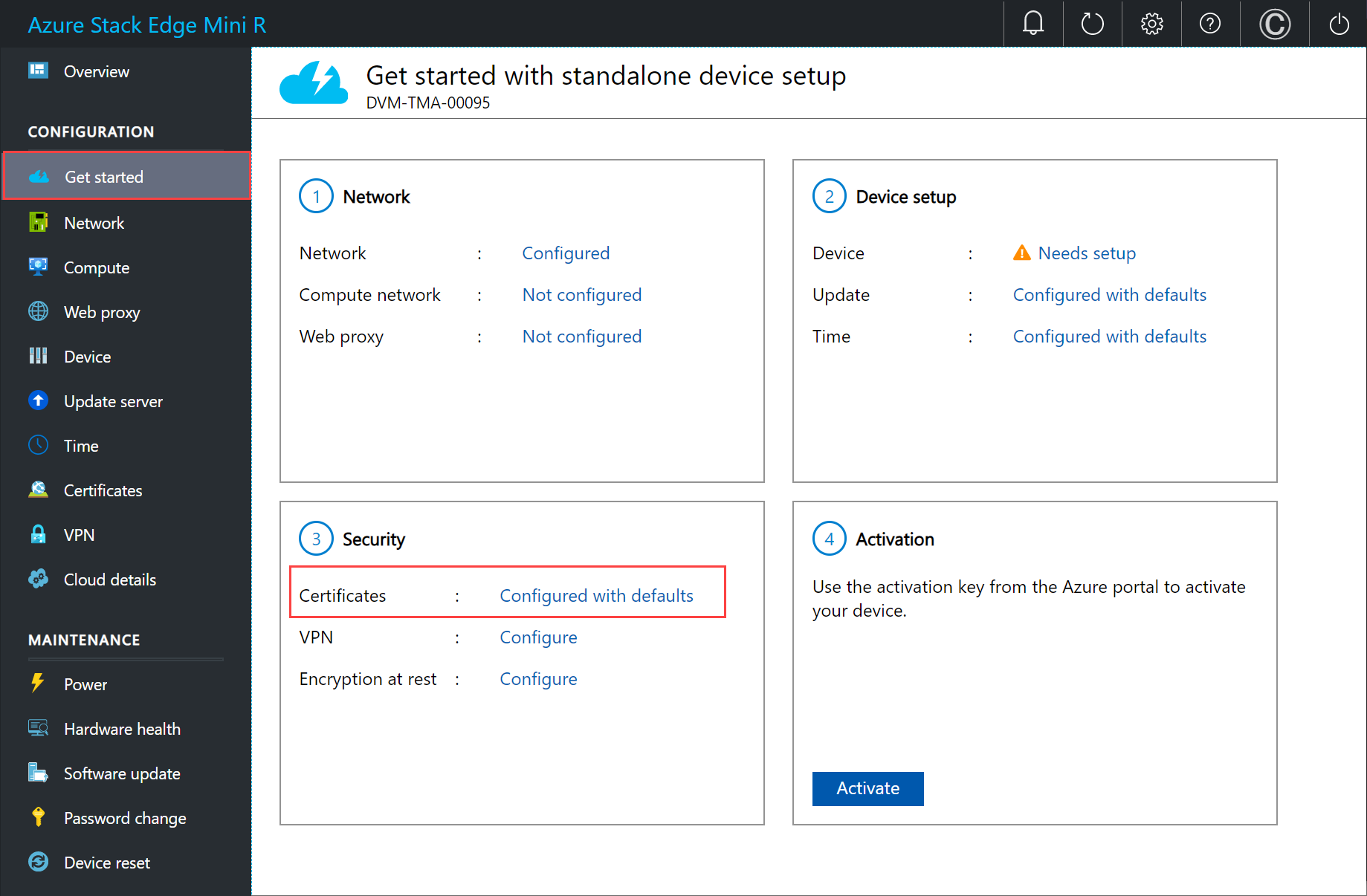

    1. I det lokala webbgränssnittet går du till Kom igång. På panelen Säkerhet väljer du Certifikat och sedan Konfigurera.

      Sidan

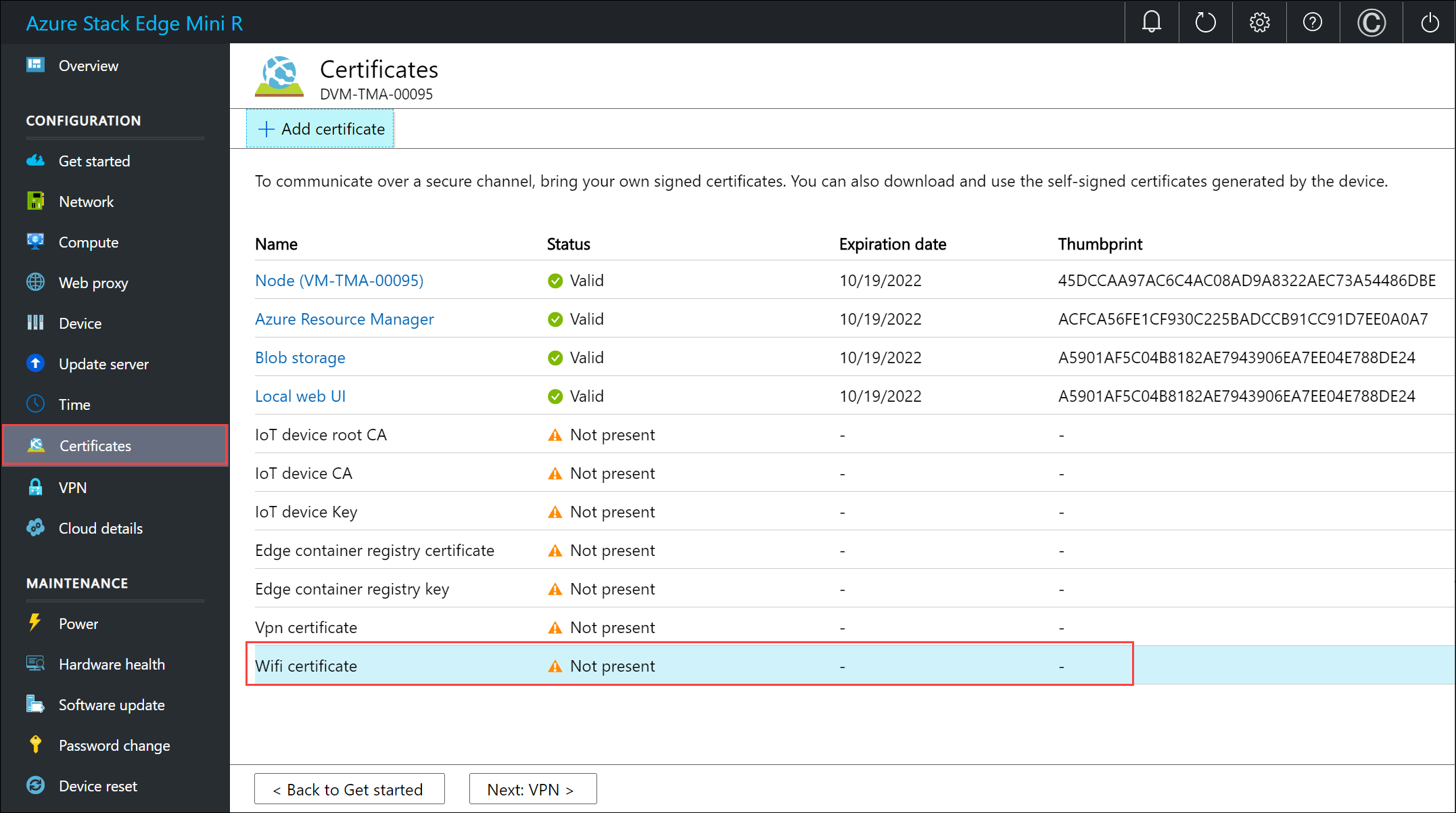

    2. Välj + Lägg till certifikat.

      Sidan

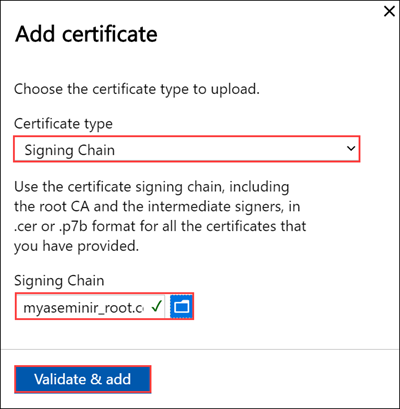

    3. Ladda upp signeringskedjan och välj Använd.

      Sidan

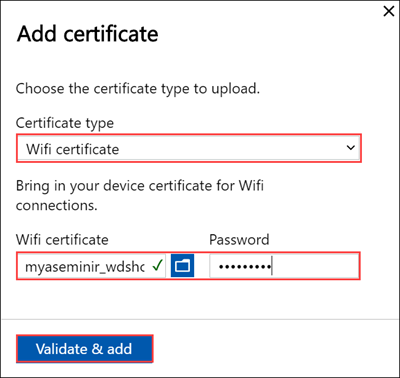

    4. Upprepa proceduren med Wi-Fi-certifikatet.

      Sidan

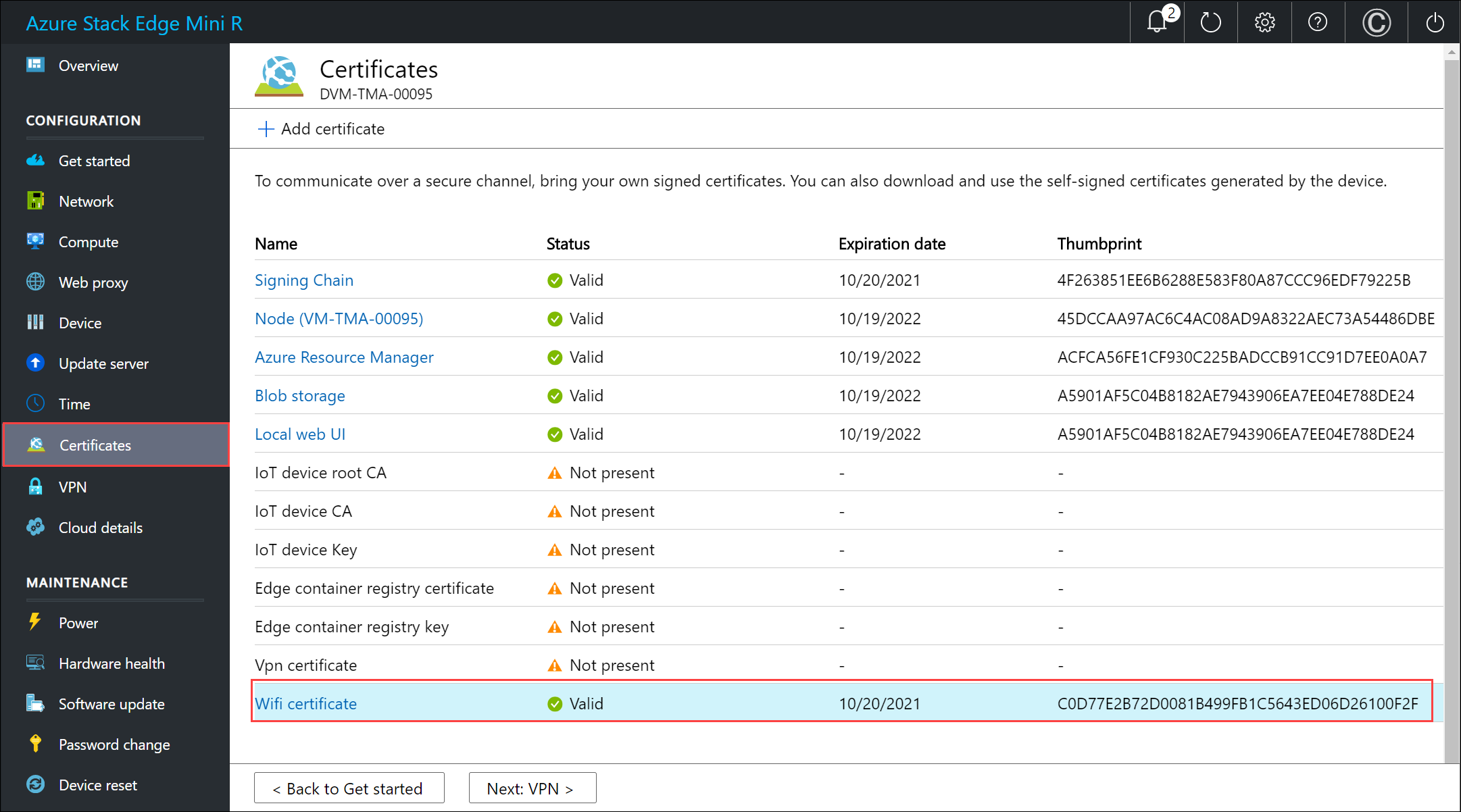

    5. De nya certifikaten ska visas på sidan Certifikat .

      Sidan

    6. Gå tillbaka till Kom igång.

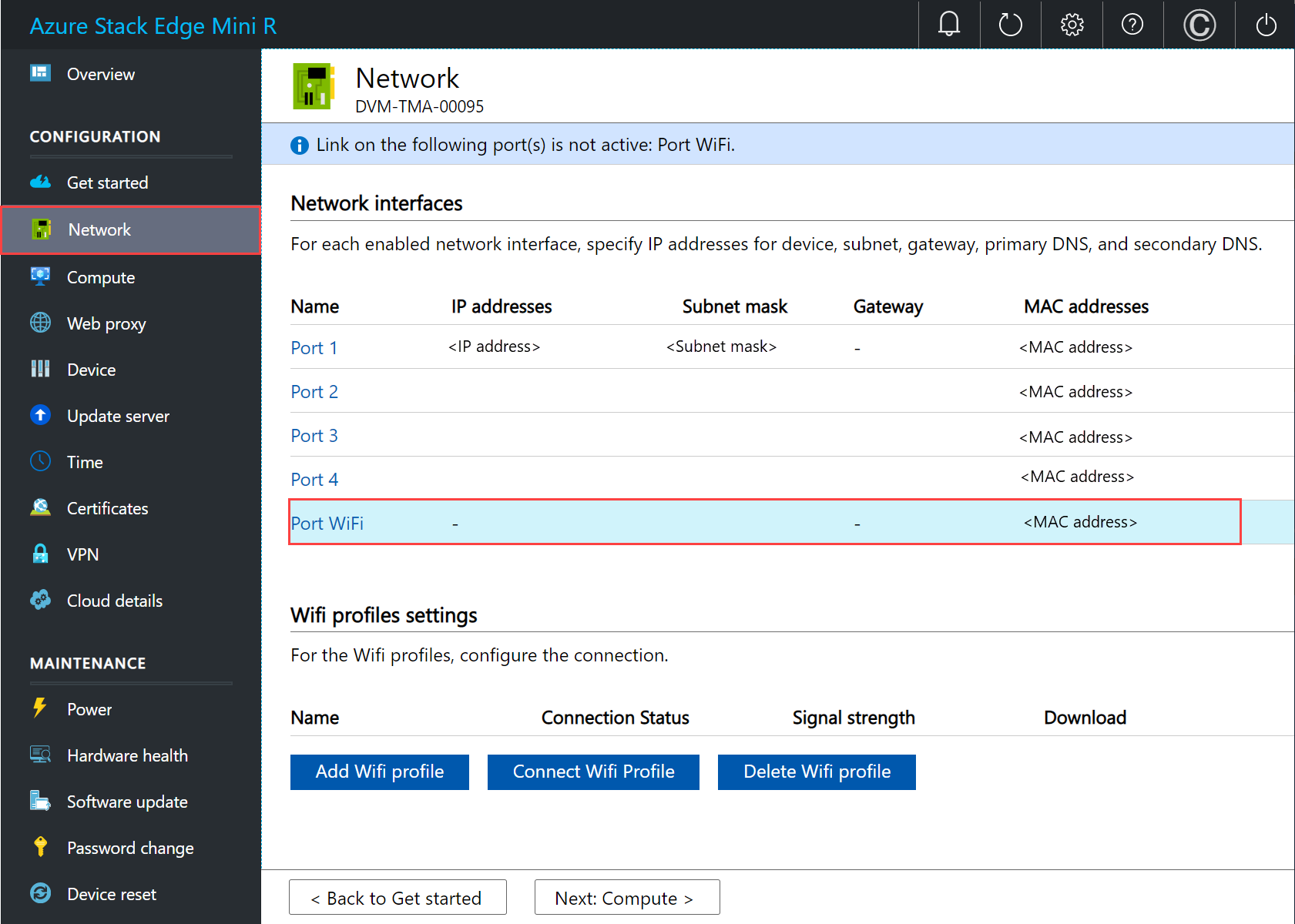

  5. Konfigurera Wi-Fi-porten. På panelen Nätverk väljer du Konfigurera.

    Det finns fem nätverksgränssnitt på den fysiska enheten. PORT 1 och PORT 2 är nätverksgränssnitt på 1 Gbit/s. PORT 3 och PORT 4 är alla nätverksgränssnitt på 10 Gbit/s. Den femte porten är Wi-Fi-porten.

    Sidan Nätverksinställningar för lokalt webbgränssnitt 1

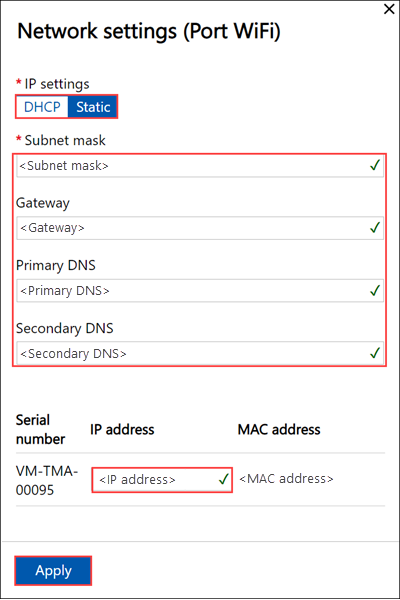

    Välj Wi-Fi-porten och konfigurera portinställningarna.

    Viktigt!

    Vi rekommenderar starkt att du konfigurerar en statisk IP-adress för Wi-Fi-porten.

    Sidan

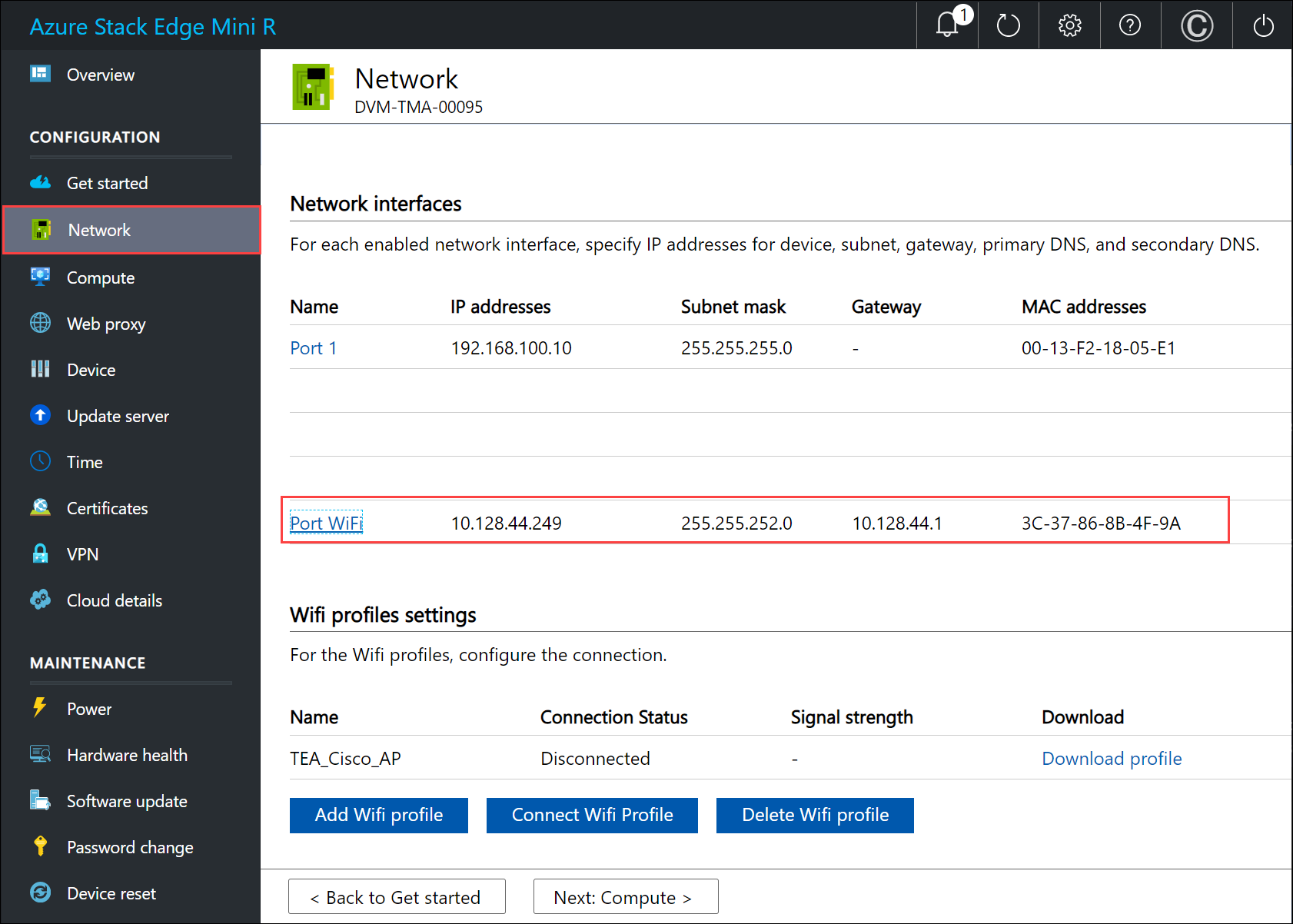

    Sidan Nätverk uppdateras när du har tillämpat Wi-Fi-portinställningarna.

    Sidan

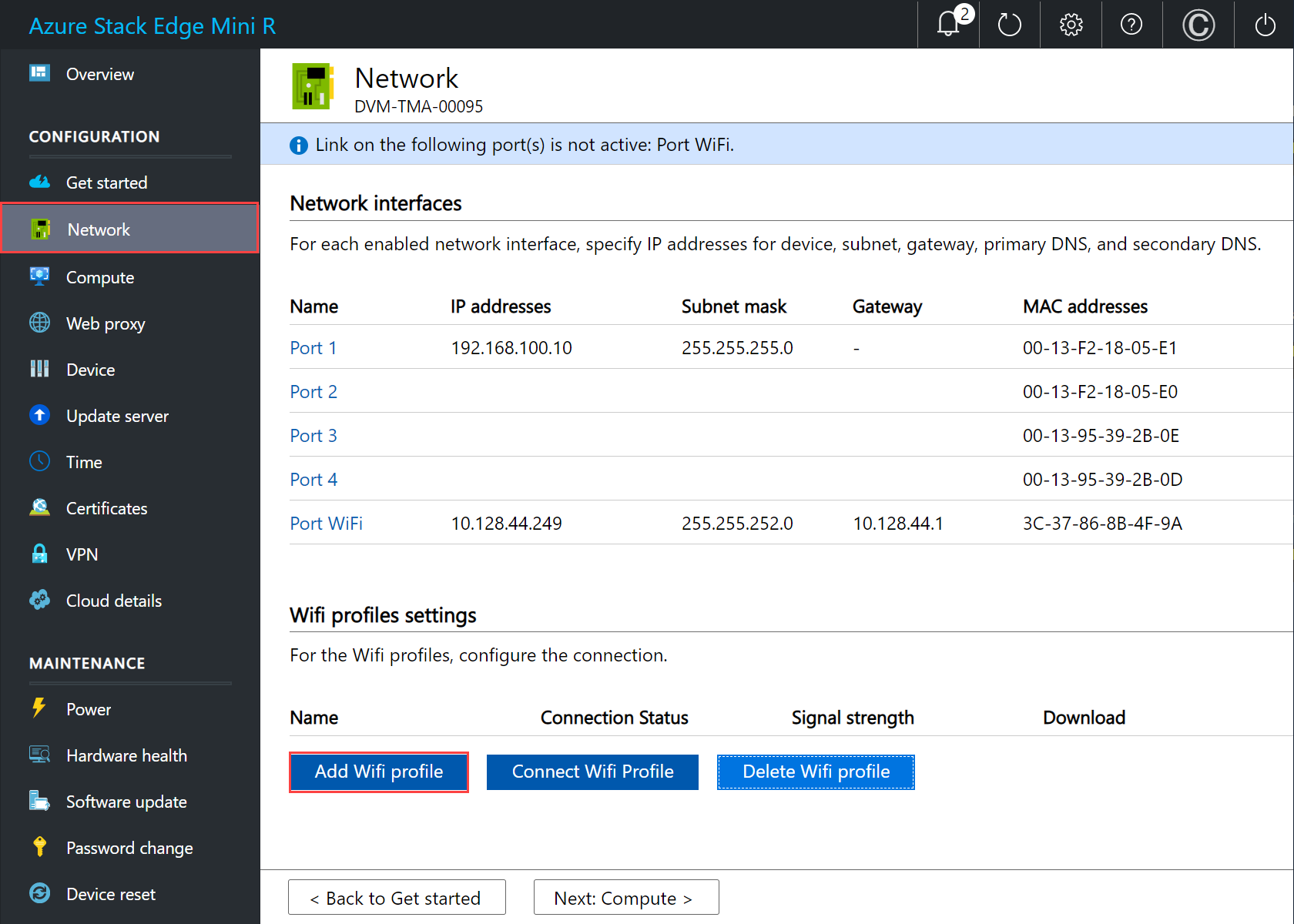

  6. Välj Lägg till Wi-Fi-profil och ladda upp din Wi-Fi-profil.

    Lokalt webbgränssnitt

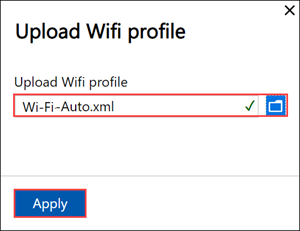

    En profil för trådlöst nätverk innehåller SSID (nätverksnamn), lösenordsnyckel och säkerhetsinformation för att kunna ansluta till ett trådlöst nätverk. Du kan hämta Wi-Fi-profilen för din miljö från nätverksadministratören.

    Lokalt webbgränssnitt

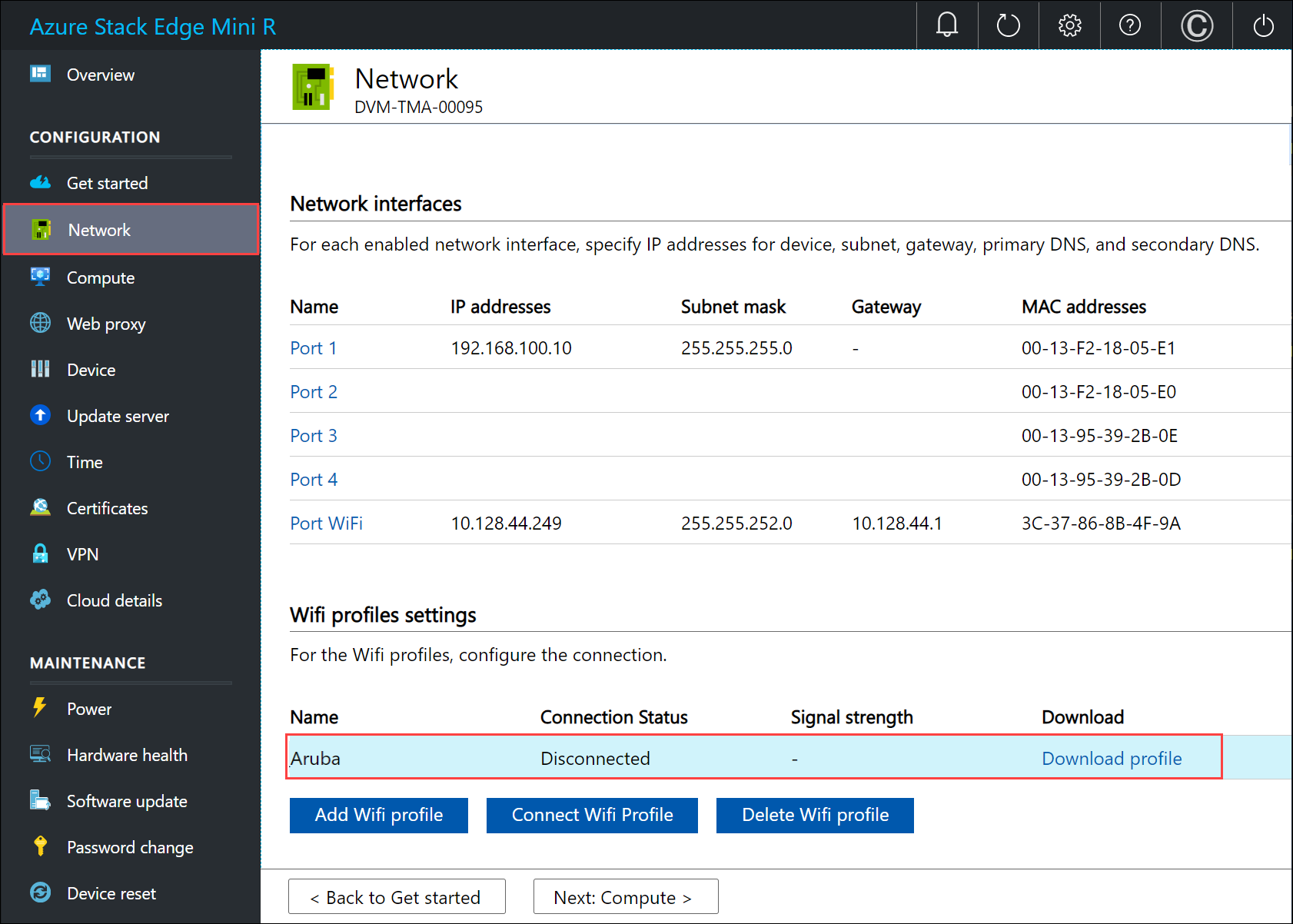

    När profilen har lagts till uppdateras listan med Wi-Fi-profiler för att återspegla den nya profilen. Profilen ska visa anslutningsstatusen frånkopplad.

    Lokalt webbgränssnitt

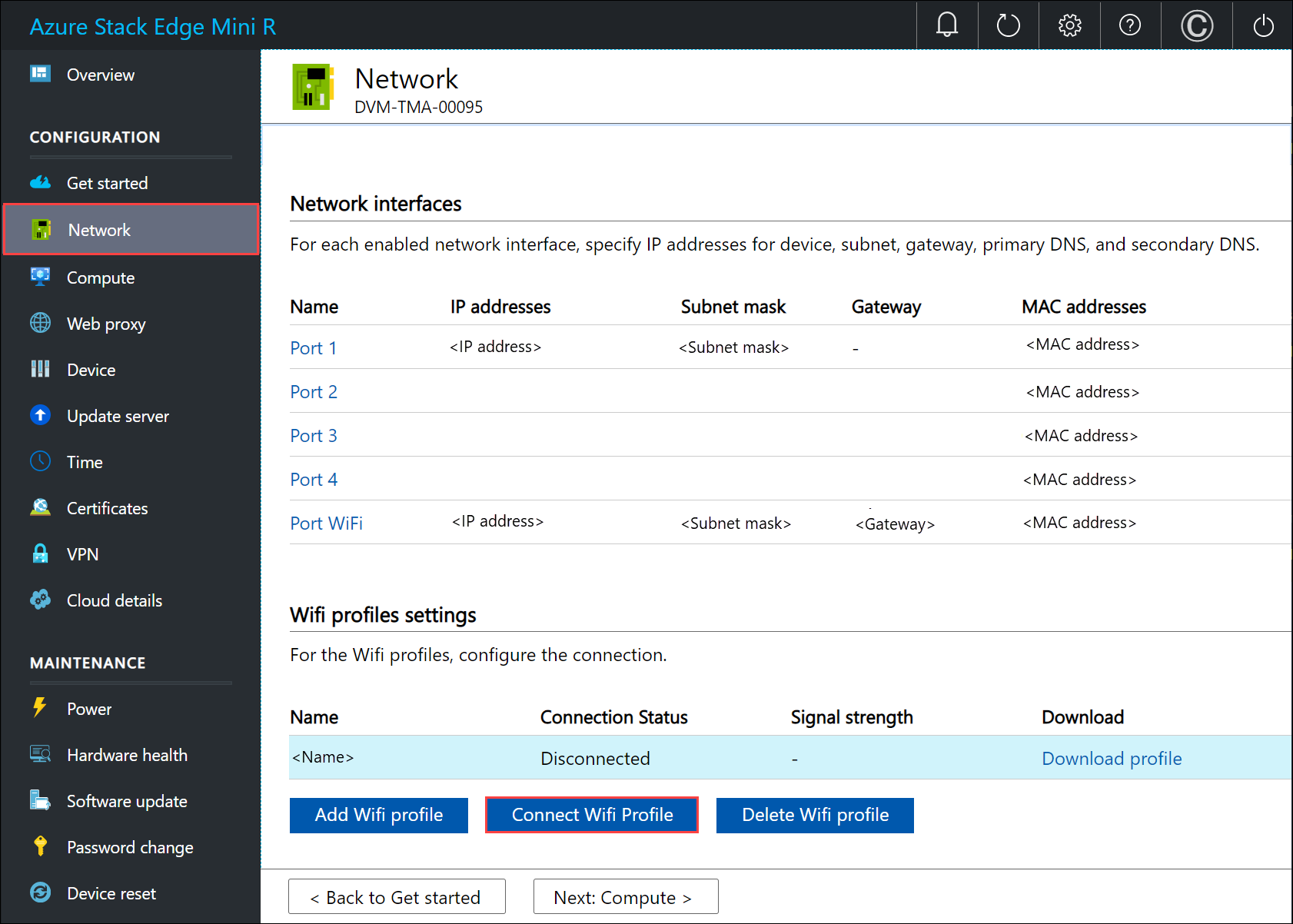

  7. När profilen för det trådlösa nätverket har lästs in ansluter du till den här profilen. Välj Anslut till Wi-Fi-profil.

    Lokalt webbgränssnitt

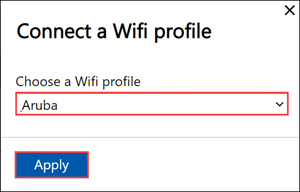

  8. Välj den Wi-Fi-profil som du lade till i föregående steg och välj Använd.

    Lokalt webbgränssnitt

    Anslutningsstatusen bör uppdateras till Ansluten. Signalstyrkan uppdateras för att indikera signalens kvalitet.

    Lokalt webbgränssnitt

    Kommentar

    Om du vill överföra stora mängder data rekommenderar vi att du använder en kabelansluten anslutning i stället för det trådlösa nätverket.

  9. Koppla från PORT 1 på enheten från den bärbara datorn.

  10. Tänk på följande när du konfigurerar nätverksinställningarna:

    • Om DHCP har aktiverats i din miljö konfigureras nätverksgränssnitten automatiskt. IP-adress, undernät, gateway och DNS tilldelas automatiskt.
    • Om DHCP inte är aktiverat kan du tilldela statiska IP-adresser om det behövs.
    • Du kan konfigurera nätverksgränssnittet som IPv4.
    • Nätverkskort (NIC) Teamindelning eller länkaggregering stöds inte med Azure Stack Edge.
    • Serienummer för en port motsvarar nodens serienummer. För en K-serieenhet visas endast ett serienummer.

    Kommentar

    • Vi rekommenderar att du inte växlar nätverksgränssnittets lokala IP-adress från statisk till DHCP, såvida du inte har en annan IP-adress för att ansluta till enheten. Om du använder ett nätverksgränssnitt och växlar till DHCP finns det inget sätt att fastställa DHCP-adressen. Om du vill byta till en DHCP-adress ska du vänta med ändringen tills enheten har registrerats i tjänsten. Du kan sedan visa IP-adresser för alla kort i enhetsegenskaperna i Azure Portal för din tjänst.
    • Om du behöver ansluta till enheten från ett externt nätverk läser du Aktivera enhetsåtkomst utanför nätverket för ytterligare nätverksinställningar.

När du har konfigurerat och tillämpat nätverksinställningarna väljer du Nästa: Beräkning för att konfigurera beräkningsnätverket.

Aktivera beräkningsnätverk

Följ de här stegen för att aktivera beräkning och konfigurera beräkningsnätverk.

  1. På sidan Beräkning väljer du ett nätverksgränssnitt som du vill aktivera för beräkning.

    Beräkningssida i det lokala användargränssnittet 2

  2. I dialogrutan Nätverksinställningar väljer du Aktivera. När du aktiverar beräkning skapas en virtuell växel på enheten i nätverksgränssnittet. Den virtuella växeln används för beräkningsinfrastrukturen på enheten.

  3. Tilldela Kubernetes-nod-IP-adresser. Dessa statiska IP-adresser är för den virtuella datorn för beräkning.

    För en n-nodsenhet tillhandahålls ett sammanhängande intervall på minst n+1 IPv4-adresser (eller fler) för den virtuella beräkningsdatorn med start- och slut-IP-adresserna. Eftersom Azure Stack Edge är en enhet med 1 noder tillhandahålls minst 2 sammanhängande IPv4-adresser.

    Viktigt!

    Kubernetes på Azure Stack Edge använder undernätet 172.27.0.0/16 för podden och 172.28.0.0/16 för tjänsten. Kontrollera att dessa inte används i nätverket. Om dessa undernät redan används i nätverket kan du ändra dessa undernät genom att köra cmdleten Set-HcsKubeClusterNetworkInfo från Enhetens PowerShell-gränssnitt. Mer information finns i Ändra Kubernetes-poddar och tjänstundernät.

  4. Tilldela Kubernetes externa tjänst-IP-adresser. Det här är också belastningsutjämnings-IP-adresserna. Dessa sammanhängande IP-adresser är för tjänster som du vill exponera utanför Kubernetes-klustret och du anger det statiska IP-intervallet beroende på antalet tjänster som exponeras.

    Viktigt!

    Vi rekommenderar starkt att du anger minst en IP-adress för Azure Stack Edge Mini R Hub-tjänsten för åtkomst till beräkningsmoduler. Du kan sedan ange ytterligare IP-adresser för andra tjänster/IoT Edge-moduler (1 per tjänst/modul) som måste nås utanför klustret. Tjänstens IP-adresser kan uppdateras senare.

  5. Välj Använd.

    Beräkningssida i det lokala användargränssnittet 3

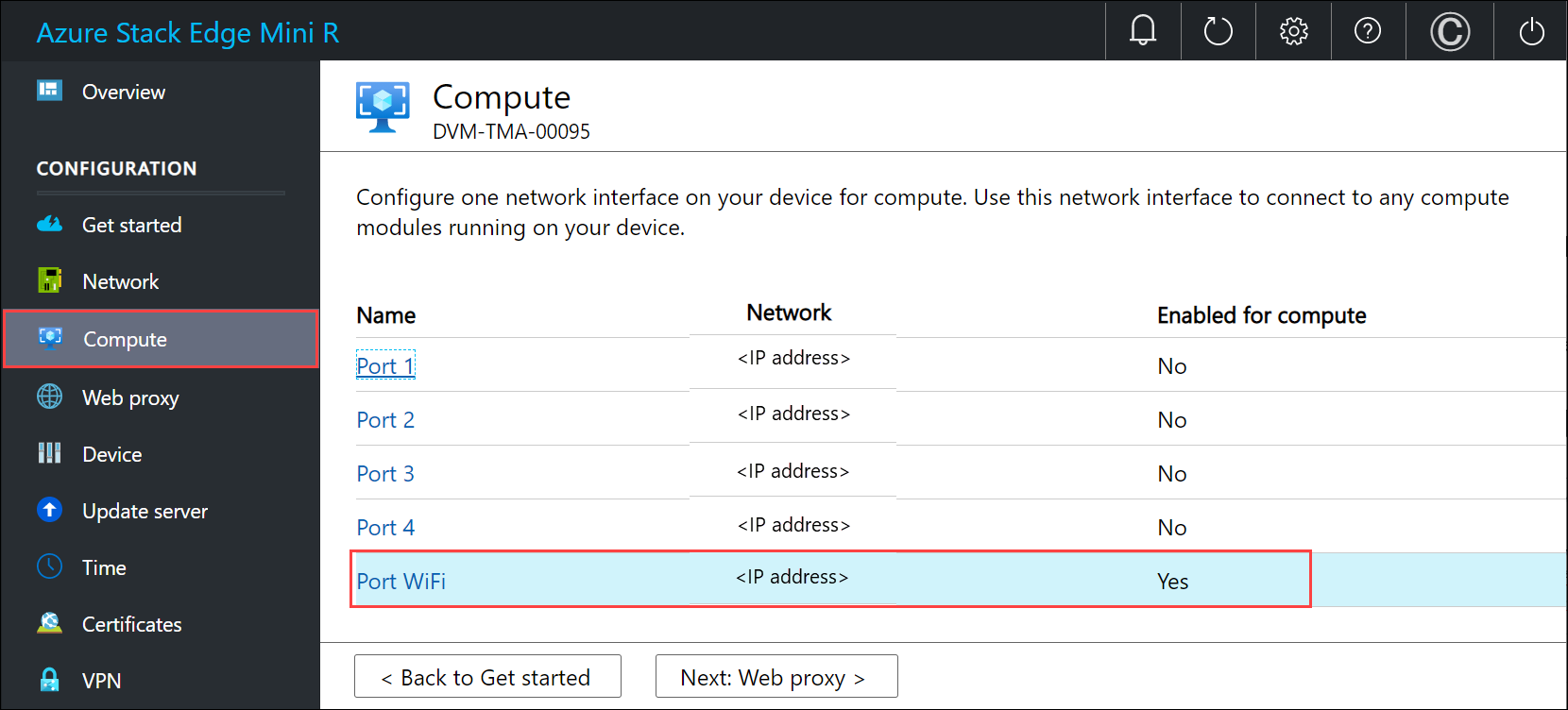

  6. Konfigurationen tar några minuter att tillämpa och du kan behöva uppdatera webbläsaren. Du kan se att den angivna porten är aktiverad för beräkning.

    Beräkningssida i lokalt användargränssnitt 4

    Välj Nästa: Webbproxy för att konfigurera webbproxy.

Konfigurera webbproxy

Det här är en valfri konfiguration.

Viktigt!

Pac-filer (Proxy-auto config) stöds inte. En PAC-fil definierar hur webbläsare och andra användaragenter automatiskt kan välja lämplig proxyserver (åtkomstmetod) för att hämta en viss URL. Proxyservrar som försöker fånga upp och läsa all trafik (signera sedan om allt med sin egen certifiering) är inte kompatibla eftersom proxyns certifikat inte är betrott. Normalt fungerar transparenta proxyservrar bra med Azure Stack Edge Mini R. Icke-transparenta webbproxyservrar stöds inte.

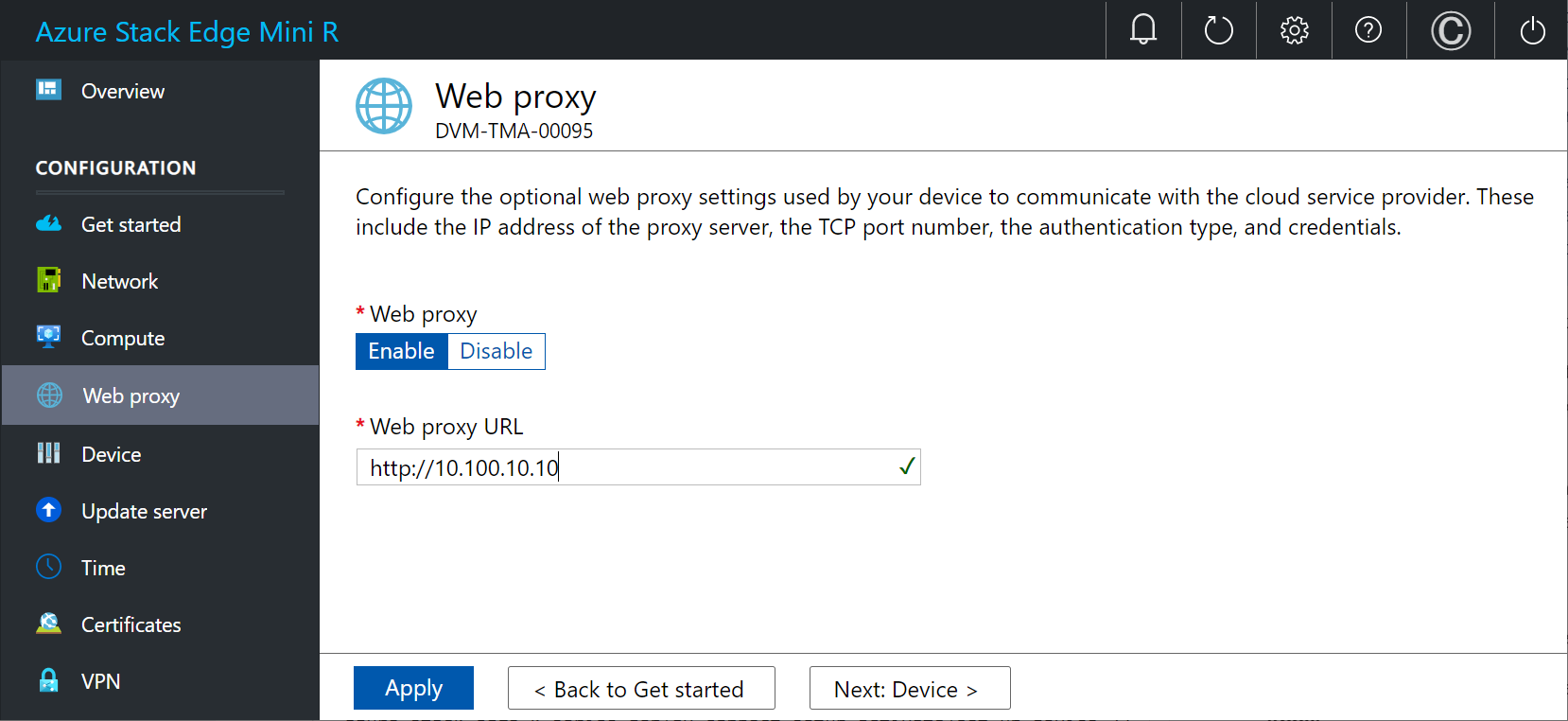

  1. På sidan Inställningar för webbproxy utför du följande steg:

    1. I rutan Url för webbproxy anger du URL:en i det här formatet: http://host-IP address or FQDN:Port number. Du kan inte använda HTTPS-adresser.

    2. Om du vill verifiera och tillämpa de konfigurerade webbproxyinställningarna väljer du Använd.

    Sidan

  2. När inställningarna har tillämpats väljer du Nästa: Enhet.

Nästa steg

I den här självstudien har du lärt dig om:

  • Förutsättningar
  • Konfigurera nätverk
  • Aktivera beräkningsnätverk
  • Konfigurera webbproxy

Information om hur du konfigurerar din Azure Stack Edge Mini R-enhet finns i:

Konfigurera enhetsinställningar
