Monitorar com métricas de RAN no portal do Azure
Depois de configurar seu recurso de insights de rede de acesso via rádio (RAN), você pode visualizar suas métricas de RAN. As métricas de RAN são métricas de plataforma coletadas do EMS (Sistema de Gerenciamento de Elementos de RAN) oferecido pelo parceiro de RAN e armazenadas pelo Azure Monitor Metrics.
Essas são um subconjunto de métricas escolhidas do EMS do fornecedor de RAN com base no feedback do cliente, com foco nos principais KPIs cruciais para monitoramento e solução de problemas. As métricas transmitidas são armazenadas e apresentadas de forma segura e compatível, em conformidade com os padrões e políticas de segurança da Microsoft. Os usuários podem usar métricas de RAN para economizar tempo gerenciando sistemas e correlacionar eventos mais facilmente na rede.
Visualize métricas de RAN usando o portal do Azure
As métricas de RAN são coletadas por recurso do site e agregadas em todos os pontos de acesso conectados. Consulte Métricas suportadas com o Azure Monitor para obter as métricas de RAN disponíveis para recuperação incluídas em microsoft.mobilenetwork/radioAccessNetworks.

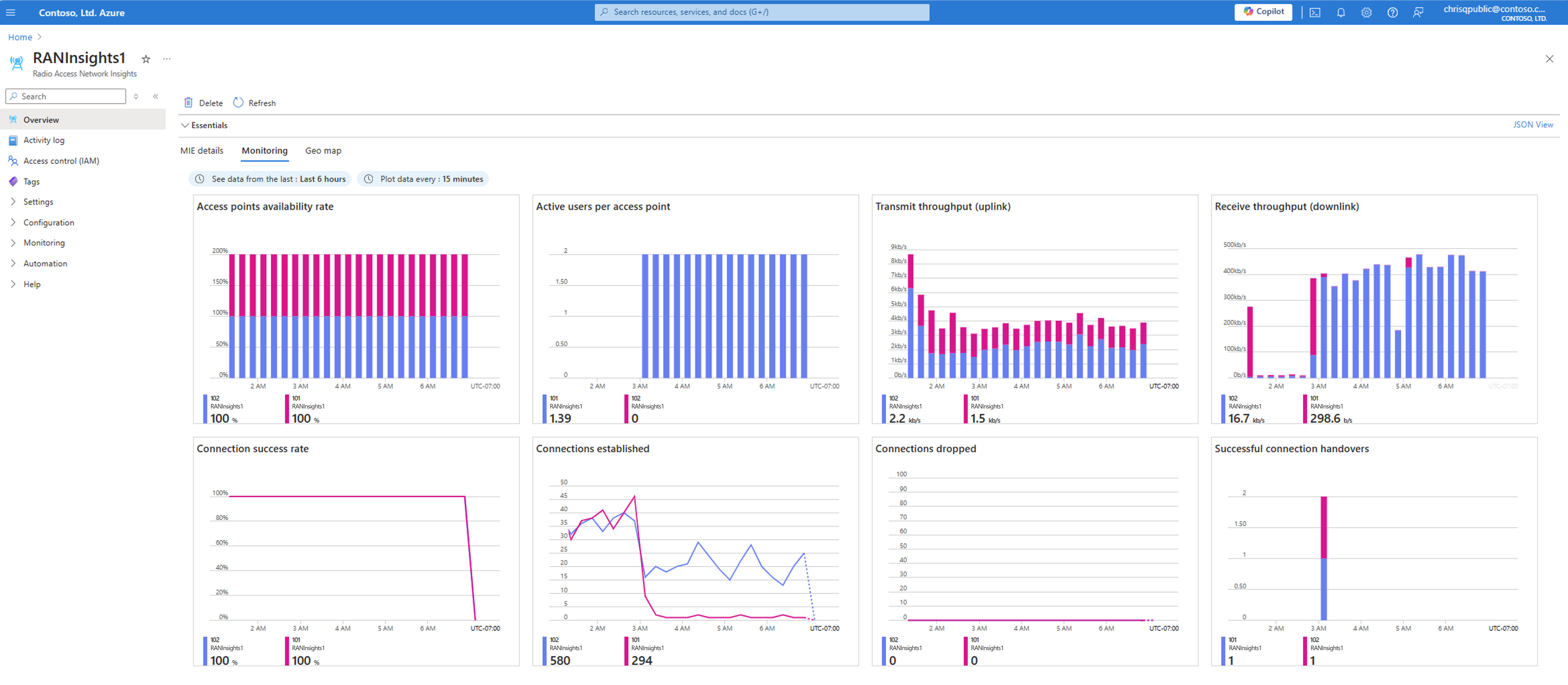

Você pode usar o portal do Azure para monitorar o desempenho, a confiabilidade e o status da conexão dos pontos de acesso. A página Visão geral do recurso RAN insights na guia Monitoramento fornece um painel pré-criado contendo métricas de RAN recebidas.

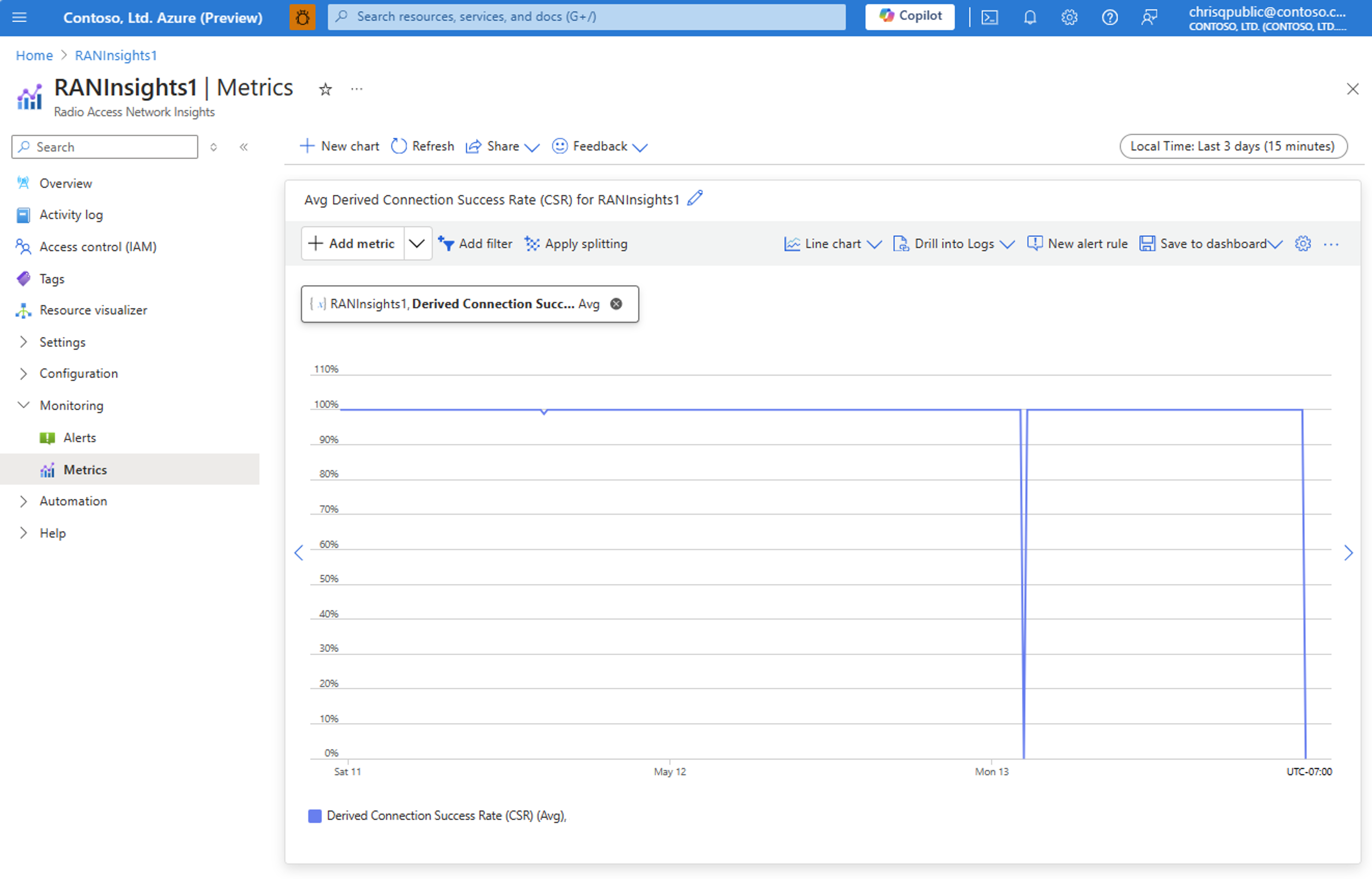

Para visualizar mais métricas e criar gráficos personalizados, selecione a guia Métricas no recurso de insights da RAN:
Usando os botões logo acima dos gráficos, você pode editar o período de tempo a partir do qual os dados mostrados nos gráficos e a granularidade de como esses dados são plotados.
As opções de intervalo de tempo variam de mostrar a hora anterior de dados aos 7 dias anteriores de dados e as opções de granularidade variam de plotagem a cada minuto a plotagem a cada 12 horas. Para obter informações detalhadas sobre como interagir com os gráficos do Azure Monitor, consulte Introdução ao explorador de métricas
Observe que o EMS pode fornecer métricas em intervalos de até 15 minutos. Para uma experiência ideal, ajuste a taxa de plotagem para corresponder ao valor recomendado pelo provedor EMS. Por exemplo, se o seu provedor de RAN emite métricas a cada 5 minutos, é aconselhável definir a granularidade de tempo para 5 minutos de acordo.
Você também pode definir alertas em cada uma das métricas de RAN. Seguindo as regras de alerta de métrica Create Azure Monitor. As métricas de RAN estão disponíveis para monitoramento e recuperação por até 30 dias.
Descrições das métricas de RAN
A tabela a seguir lista métricas comuns de RAN. As métricas de RAN disponíveis em sua implantação dependem do fornecedor de RAN.
Fornecemos métricas diretas, que se originam diretamente do EMS, e métricas derivadas, que são calculadas no Azure com base em métricas diretas.
| Nome da métrica direta | Definição |
|---|---|
| Situação Online | Usado para definir o status online de qualquer ponto de acesso (0 para offline e 1 para online). Observe que nem todos os sistemas EMS fornecem essa métrica. Se a métrica não for fornecida ou se o ponto de acesso for removido da rede, será exibido como 0. |
| Utilizadores Ativos | Equipamento de utilizador ativo num determinado Ponto de Acesso. Este é o número médio de dispositivos/UEs no modo conectado RRC durante o intervalo de amostragem. |
| Conexões estabelecidas com sucesso | Número de ligações rádio estabelecidas num ponto de acesso no último período de amostragem. Por exemplo, no 5G, isso relata o número de configurações de conexão RRC concluídas recebidas pelo gNodeB das UEs. |
| Tentativas de conexão | Número de tentativas de ligação num ponto de acesso no último período de amostragem. |
| Terminações de conexão anormais | Número de ligações terminadas anormalmente num determinado ponto de acesso durante o último intervalo de amostragem. Uma terminação anormal ocorre, por exemplo, quando a ligação rádio com a UE é perdida. |
| Conexões estabelecidas inicialmente | Número de ligações inicialmente estabelecidas com este ponto de acesso durante o último período de amostragem. No 5G, ele conta o número de "Initial UE Context Setup Response" enviado do gNodeB--CP para o AMF. |
| Conexões restabelecidas com sucesso | Número de conexões restabelecidas neste ponto de acesso desde o último tempo de inatividade. |
| Tentativas de reconexão | Número de tentativas de religação por ponto de acesso durante o último período de amostragem. Uma tentativa de religação ocorre, por exemplo, quando a UE deteta uma falha de uma ligação já estabelecida (por exemplo, falha da ligação rádio) e a UE desencadeia o procedimento para recuperar da mesma. |
| Além disso, conexões estabelecidas | Número de ligações adicionais estabelecidas em cada ponto de acesso durante o último intervalo de amostragem. No 4G, essa métrica conta o número de respostas de configuração do E-RAB enviadas pelo eNodeB para a UE. |
| Transferências de conexão bem-sucedidas | Número de transferências de ligação bem sucedidas (de qualquer tipo) por ponto de acesso durante o último período de amostragem. |
| Tentativa de transferência de conexão | Número de tentativas de transferência de ligações por ponto de acesso durante o último intervalo de amostragem. |
| Inatividade | Número de segundos em que o ponto de acesso esteve inativo durante o intervalo de amostragem. As razões para o ponto de acesso estar inativo incluem falhas técnicas, problemas de rede e ação administrativa. Observe que nem todos os sistemas EMS fornecem essa métrica. |
| Taxa de disponibilidade | Percentagem do tempo em que o ponto de acesso esteve disponível durante o último período de amostragem. Essa métrica é calculada usando a métrica de tempo de inatividade e o tempo de amostragem. O status de integridade dos mapas geográficos também se baseia na métrica da taxa de disponibilidade. Ele indica verde se a métrica for 100%, vermelho se 0% e laranja se estiver entre 0-100%. |
| Volume de transmissão | Volume de dados transmitidos por um determinado ponto de acesso durante o último intervalo de amostragem. No 5G, este é o tráfego da interface N3. |
| Receber Volume | Volume de dados recebidos num determinado ponto de acesso durante o último intervalo de amostragem. No 5G, este é o tráfego da interface N3. |
| Tempo de transmissão ativo | Tempo total durante o período de amostra em que houve uma operação de transmissão ativa (tempo real gasto pelo ponto de acesso transmitindo dados). |
| Tempo de recebimento ativo | Duração total dentro deste período em que houve uma operação de receção ativa, ou seja, o tempo real despendido pelo ponto de acesso a receber dados. |
| Receber taxa de dados | Taxa dos dados recebidos (volume de tráfego recebido pelo ponto de acesso durante um intervalo de amostragem dividido pela duração do intervalo). ReceiveDataRate será sempre menor (ou igual) a ReceiveThroughput. |
| Taxa de transmissão de dados | Taxa dos dados transmitidos (volume de tráfego transmitido pelo ponto de acesso durante um intervalo de amostragem dividido pela duração do intervalo). TransmitDataRate será sempre menor (ou igual) a TransmitThroughput. |
| Nome da métrica derivada | Definição |
|---|---|
| Taxa de sucesso da conexão (CSR) | Percentagem de ligações rádio bem sucedidas estabelecidas num determinado ponto de acesso. |
| Taxa de sucesso da mobilidade (MSR) | Percentagem de entregas bem-sucedidas através do rádio no ponto de acesso fornecido. |
| Taxa de transferência de transmissão | Volume de dados transmitidos a partir de um determinado ponto de acesso dividido pelo tempo de transmissão ativo comunicado pelo ponto de acesso dado. |
| Taxa de transferência de recebimento | Volume de dados recebidos em um determinado ponto de acesso dividido pelo tempo de recebimento ativo relatado por esse ponto de acesso. |
