Monitorar com mapas geográficos no portal do Azure
Depois de configurar seu recurso de insights de rede de acesso de rádio (RAN), você pode visualizar seu mapa geográfico de insights de RAN. Os mapas geográficos usam o Azure Maps para mostrar uma exibição gráfica de todos os pontos de acesso vinculados a um recurso de insights de RAN, juntamente com as principais métricas de RAN. Eles indicam a condição de integridade dos pontos de acesso e permitem que você veja os componentes que estão anexados aos sites.
Configurar mapas geográficos
Os mapas geográficos fornecem uma compreensão visual da sua rede, mostrando todos os pontos de acesso e o seu estado de saúde.
Para começar, você precisará de um recurso existente do Azure Maps ou crie um novo. Para criar um novo recurso do Mapa do Azure:
- Aceda ao Azure Marketplace, procure Azure Maps.
- Selecione o Mapa do Azure e selecione Criar para criar uma nova conta do Mapa do Azure.
- Na guia Noções básicas, use a mesma assinatura e o mesmo grupo de recursos que foi usado para o recurso de insights da RAN. Insira um nome para o recurso Mapa do Azure, selecione a região e escolha o modelo de preços padrão.
- Observe que há um custo nominal associado ao Mapa do Azure. Esse custo é de aproximadamente US $ 20 / mês para um usuário ativo, mas está sujeito a variação com base na frequência de uso.
- Selecione Rever e Criar
Depois de ter seu recurso de Mapa do Azure, você deve conectá-lo ao seu Recurso de Rede Móvel para exibir o mapa geográfico no recurso de insights da RAN.
- Navegue até o seu recurso de rede móvel existente

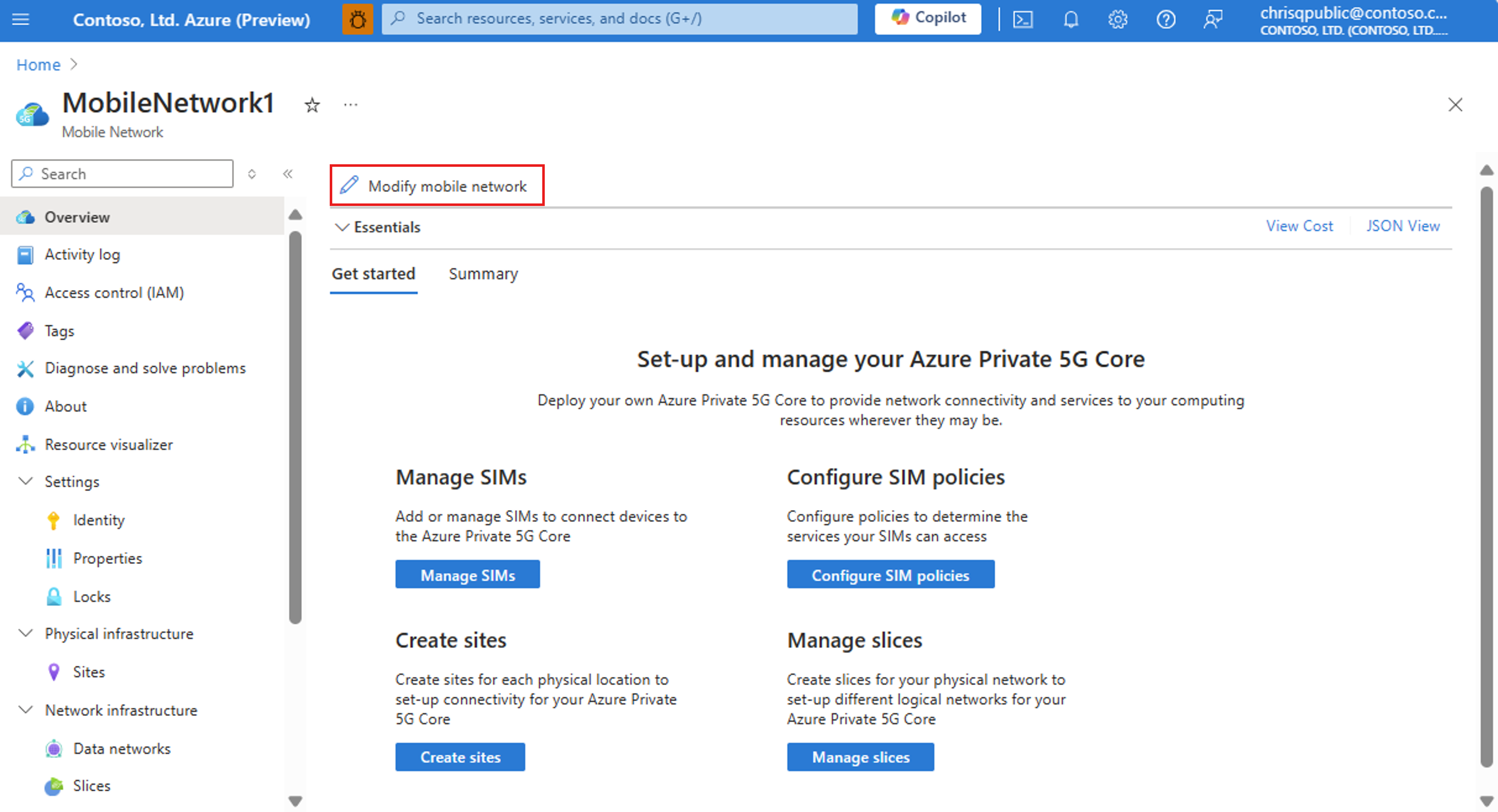

- Na folha Visão geral do recurso de rede móvel, selecione Modificar rede móvel
- Na seção Conta de mapa do Azure, escolha seu recurso de Mapa do Azure. Apenas o recurso Mapa do Azure associado a esta subscrição aparece no menu pendente.
- Selecione Modificar e aguarde a conclusão da implantação
- Navegue até o recurso de insights da RAN
- No recurso de insights da RAN, certifique-se de ter configurado todos os seus pontos de acesso e seus valores de latitude e longitude. Você pode modificar os valores selecionando o recurso de ponto de acesso e pressionando o botão Modificar .

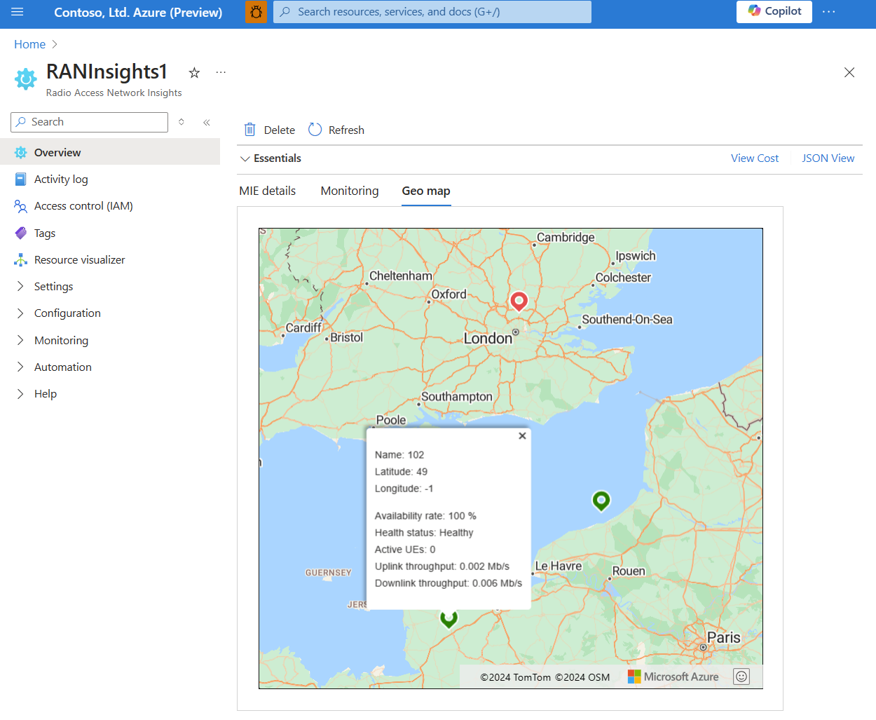

- Vá para a página Visão geral do recurso RAN insights e selecione a guia Mapas geográficos. Agora você deve ser capaz de visualizar o mapa com pontos de acesso.
Visualize pontos de acesso usando mapas geográficos
Você pode passar o mouse sobre o ponto de acesso para ver informações adicionais, como nome, latitude e longitude, taxa de disponibilidade, número de UEs ativas e valores de taxa de transferência de uplink/downlink.

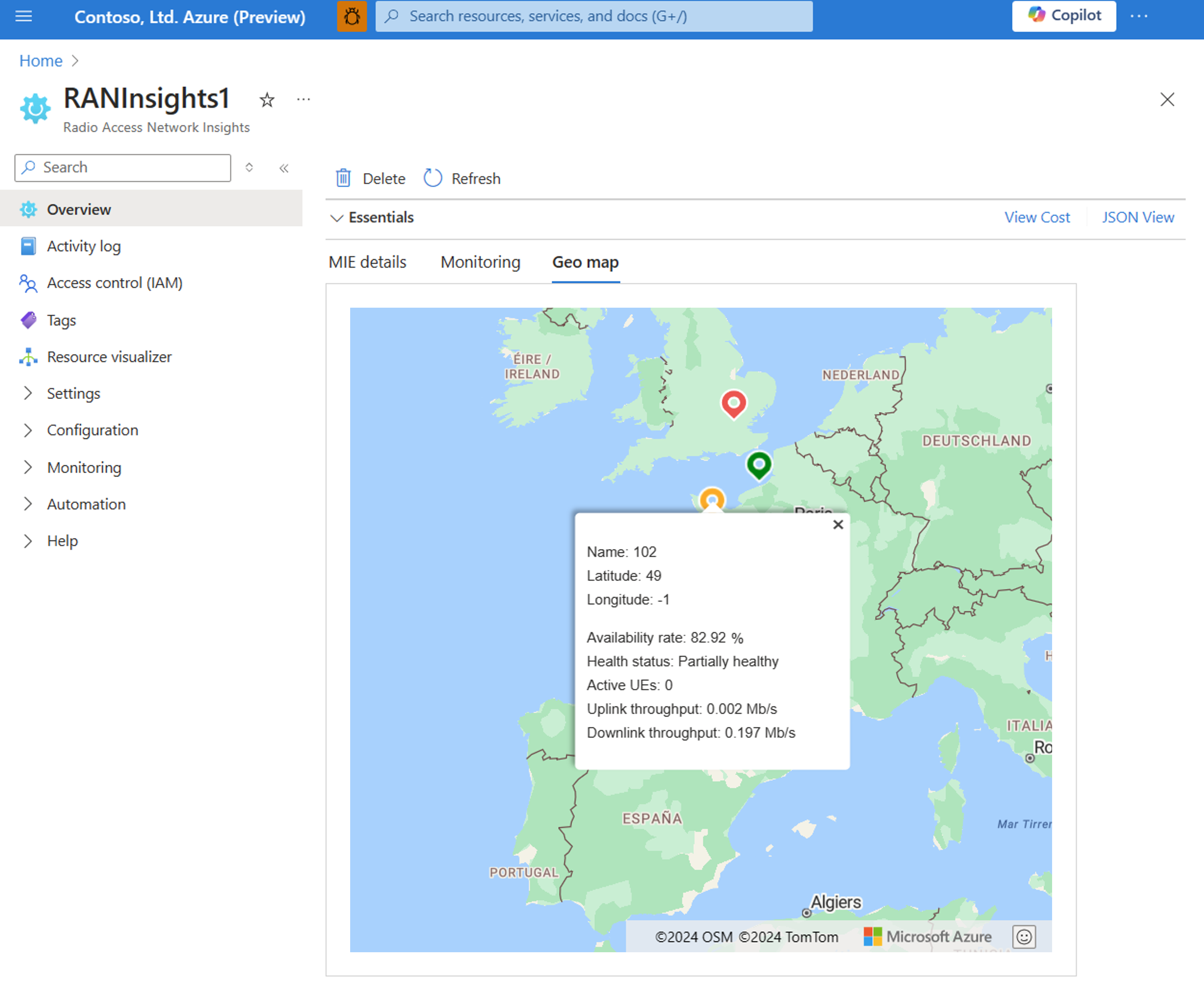

O estado de funcionamento baseia-se na métrica da taxa de disponibilidade que corresponde à percentagem do tempo em que o ponto de acesso esteve disponível durante o último período de amostragem. Ele indica verde se a métrica for 100%, vermelho se 0% e laranja se estiver entre 0-100%. Se essa métrica não for suportada pelo fornecedor da RAN, o ponto de acesso será exibido como vermelho nos mapas geográficos. Se o ponto de acesso for removido da rede ou não receber dados, ele aparecerá vermelho nos mapas geográficos.
Observe que todas as métricas mostradas são baseadas em valores atuais. Para acessar dados históricos, consulte a guia de monitoramento ou a página de métricas da página de visão geral de insights da RAN.
