Jak utworzyć sieć logiczną w programie VMM



Data opublikowania: lipiec 2016

Dotyczy: System Center 2012 SP1 - Virtual Machine Manager, System Center 2012 R2 Virtual Machine Manager, System Center 2012 - Virtual Machine Manager

W programie Virtual Machine Manager (VMM) można łatwo połączyć maszyny wirtualne z siecią pełniącą konkretną funkcję w środowisku, np. z siecią „Zaplecze”, „Fronton” lub „Kopia zapasowa”.

W tym celu należy skojarzyć razem podsieci IP oraz, w razie potrzeby, wirtualne sieci lokalne (VLAN) w opatrzone nazwą jednostki nazywane sieciami logicznymi. Sieci logiczne można projektować tak, aby były dopasowane do danego środowiska.

Więcej informacji o sieciach logicznych oraz ich współdziałaniu z opcjami konfiguracji innych sieci w programie VMM można znaleźć w temacie Konfigurowanie sieci logicznej w programie VMM — omówienie.

Ważne
Program VMM nie tworzy automatycznie grup portów na hostach VMware ESX. Dlatego do prawidłowego działania sieci logicznych z zarządzanymi hostami ESX wymagane jest użycie programu VMware vCenter Server w celu skonfigurowania dla grup portów niezbędnych sieci VLAN, odpowiadających lokacjom sieci.

Wymagania dotyczące konta Aby wykonać tę procedurę, trzeba być członkiem roli użytkownika Administrator lub Administrator delegowany. Administratorzy delegowani mogą kojarzyć sieć logiczną tylko z tymi grupami hostów, które są objęte zakresem ich administracji.

Aby utworzyć sieć logiczną

1. Otwórz obszar roboczy Sieć szkieletowa.

2. Na karcie Narzędzia główne w grupie Pokaż kliknij pozycję Zasoby sieci szkieletowej.

3. W okienku Sieć szkieletowa rozwiń węzeł Sieć, a następnie kliknij pozycję Sieci logiczne.

4. Na karcie Narzędzia główne w grupie Tworzenie kliknij przycisk Utwórz sieć logiczną.

   Zostanie otwarty Kreator tworzenia sieci logicznej.

5. Na stronie Nazwa wykonaj następujące czynności:

   1. Wprowadź nazwę i opcjonalny opis dla sieci logicznej.

      Wprowadź na przykład nazwę ZAPLECZE i opis Sieć firmowa. Na użytek serwerów wewnętrznych, takich jak serwery aplikacji i baz danych.

   2. Jeśli masz program System Center 2012 z dodatkiem SP1 lub System Center 2012 R2, zaznacz odpowiednie pola wyboru, posługując się poniższą tabelą. W przeciwnym razie pomiń ten krok i przejdź do następnego numerowanego kroku w tej procedurze.

      Zaznacz jedno lub więcej pól wyboru w zależności od tego, w jaki sposób planujesz wykorzystywać sieci maszyn wirtualnych, które zostaną skonfigurowane w tej sieci logicznej. W poniższej tabeli przedstawiono ogólne wytyczne. Dodatkowe opisy sposobów korzystania z sieci maszyn wirtualnych można znaleźć w tematach Typowe scenariusze dotyczące sieci w programie System Center 2012 SP1 i System Center 2012 R2 i Konfigurowanie sieci VMNetwork i bram w programie VMM.

      Sposób wykorzystania sieci maszyn wirtualnych utworzonych w danej sieci logicznej	Akcja w programie System Center 2012 z dodatkiem SP1	Akcja w programie System Center 2012 R2
      Wirtualizacja sieci funkcji Hyper-V: wiele sieci maszyn wirtualnych z izolacją	Zaznacz opcję Zezwól nowym sieciom maszyn wirtualnych utworzonym w tej sieci logicznej na używanie wirtualizacji sieci.	Zaznacz opcję Jedna połączona sieć, a następnie zaznacz opcję Zezwól nowym sieciom maszyn wirtualnych utworzonym w tej sieci logicznej na używanie wirtualizacji sieci.
      Konfiguracja oparta na sieci VLAN: zarządzanie sieciami VLAN utworzonymi dla izolacji sieci w ramach sieci fizycznej	Zaznacz opcję Lokacje sieciowe w ramach tej sieci logicznej nie są połączone. Jeśli korzystasz z technologii prywatnej sieci VLAN, zaznacz także opcję Lokacje sieciowe w ramach tej sieci logicznej zawierają prywatne sieci VLAN. (W przeciwnym razie nie zaznaczaj jej). Informacje o dodatkowych krokach dla tej konfiguracji można znaleźć w sekcji „Konfiguracja na podstawie sieci VLAN” na liście w temacie Konfigurowanie sieci VMNetwork i bram w programie VMM.	w większości przypadków zaznacz opcję Niezależne sieci oparte na sieci VLAN. Jeśli jednak korzystasz z technologii prywatnej sieci VLAN, zaznacz opcję Prywatne sieci VLAN (PVLAN). Informacje o dodatkowych krokach dla tej konfiguracji można znaleźć w sekcji „Konfiguracja na podstawie sieci VLAN” na liście w temacie Konfigurowanie sieci VMNetwork i bram w programie VMM.
      Jedna sieć maszyn wirtualnych zapewniająca bezpośredni dostęp do sieci logicznej: bez izolacji	jeśli ta sieć logiczna będzie obsługiwać wirtualizację sieci (oprócz sieci VMNetwork zapewniających bezpośredni dostęp do sieci logicznej), zaznacz pole wyboru przy opcji zezwalającej na wirtualizację sieci. Jeśli ta sieć logiczna nie będzie wcale korzystać z wirtualizacji sieci, nie zaznaczaj żadnych pól wyboru.	Zaznacz opcję Jedna połączona sieć oraz opcję Utwórz sieć maszyn wirtualnych o tej samej nazwie, aby zapewnić maszynom wirtualnym bezpośredni dostęp do tej sieci logicznej. Jeśli ta sieć logiczna będzie obsługiwać także wirtualizację sieci, zaznacz pole wyboru zezwalające na wirtualizację sieci. Jeśli zaznaczysz opcję Jedna połączona sieć, ale nie utworzysz sieci maszyn wirtualnych teraz, będziesz nadal w stanie utworzyć sieć maszyn wirtualnych później.
      Sieci zewnętrzne: użycie programu VMM we współdziałaniu z rozszerzeniem przełącznika wirtualnego, menedżerem sieci lub konsolą zarządzania siecią dostawcy	Nie twórz sieci logicznej ręcznie w programie VMM. Zamiast tego wykonaj kroki opisane w temacie Jak dodać Menedżera rozszerzenia przełącznika wirtualnego w dodatku SP1 dla programu System Center 2012. Ustawienia sieci logicznej zostaną zaimportowane z bazy danych w konsoli zarządzania siecią dostawcy (znanej także jako konsola zarządzania rozszerzenia przekazującego).	Wykonaj kroki opisane w temacie Jak dodać rozszerzenie przełącznika wirtualnego lub menedżera sieci w programie System Center 2012 R2, pamiętając o zapoznaniu się z możliwościami danego rozszerzenia przełącznika wirtualnego czy menedżera sieci. Możesz mieć możliwość skonfigurowania sieci logicznych w programie VMM, a następnie wyeksportowania ustawień do rozszerzenia przełącznika wirtualnego lub menedżera sieci. W każdym razie po dodaniu rozszerzenia przełącznika wirtualnego lub menedżera sieci skonfigurowane w nim ustawienia sieci logicznej zostaną zaimportowane do programu VMM.

6. Kliknij przycisk Dalej.

7. Na stronie Lokacja sieciowa wykonaj następujące czynności:

   Uwaga

   Wytyczne dotyczące konfigurowania lokacji sieciowych można znaleźć w sekcji „Lokacje sieciowe” w temacie Konfigurowanie sieci logicznej w programie VMM — omówienie. Jeśli nie ma potrzeby konfigurowania lokacji sieciowych, na stronie Lokacja sieciowa kliknij przycisk Dalej, a następnie kliknij przycisk Zakończ, aby zakończyć działanie kreatora.

   1. Aby utworzyć lokację sieciową, kliknij przycisk Dodaj.

      Program VMM automatycznie generuje nazwę lokacji składającą się z nazwy sieci logicznej, podkreślenia i numeru.

   2. Sprawdź nazwę lokacji sieciowej i upewnij się, że nie jest ona dłuższa niż 64 znaki. Aby zmienić nazwę domyślną, w polu Nazwa lokacji sieciowej wprowadź nową nazwę dla lokacji sieciowej.

      Wprowadź na przykład nazwę ZAPLECZE - Seattle.

   3. W obszarze Grupy hostów mogące korzystać z tej lokacji sieciowej zaznacz pole wyboru obok każdej grupy hostów, dla której sieć logiczna ma być dostępna.

      Aby na przykład udostępnić sieć logiczną ZAPLECZE grupie hostów Seattle i wszystkim podrzędnym grupom hostów, zaznacz pole wyboru obok nazwy Seattle.

   4. W obszarze Skojarzone sieci VLAN i podsieci IP wprowadź sieci VLAN i podsieci IP, które chcesz skojarzyć z daną lokacją sieciową. Aby wprowadzić informacje o sieciach VLAN i podsieciach IP, kliknij przycisk Wstaw wiersz, kliknij pole pod etykietą VLAN lub Podsieć IP, zależnie od tego, co chcesz skonfigurować, a potem wprowadź sieć VLAN, podsieć IP lub parę podsieć/sieć VLAN. Możesz wstawić wiele wierszy.

      Jeśli masz program System Center 2012 z dodatkiem SP1 lub System Center 2012 R2, a jedną z wcześniej zaznaczonych opcji była opcja dotycząca prywatnych sieci VLAN, dla każdej wprowadzonej sieci VLAN wprowadź także wartość Pomocnicza sieć VLAN.

      Wytyczne dotyczące konfigurowania lokacji sieciowych można znaleźć w sekcji „Lokacje sieciowe” w temacie Konfigurowanie sieci logicznej w programie VMM — omówienie.

      Uwaga

      Domyślnie, jeśli pole Sieć VLAN pozostanie puste, program VMM przypisuje sieć VLAN o wartości 0. Oznacza to, że program VMM ma nie korzystać z sieci VLAN. W trybie magistrali VLAN 0 wskazuje macierzystą sieć VLAN.

      Dodaj na przykład parę podsieć IP/sieć VLAN tworzącą przykładową sieć ZAPLECZE w Seattle, tak jak to przedstawiono w poniższej tabeli.

      Sieć VLAN	Podsieć IP
      7	10.0.0.0/24

      Ważne
      W swoim środowisku testowym pamiętaj o użyciu takich sieci VLAN i podsieci IP, jakie są faktycznie dostępne w danej sieci.

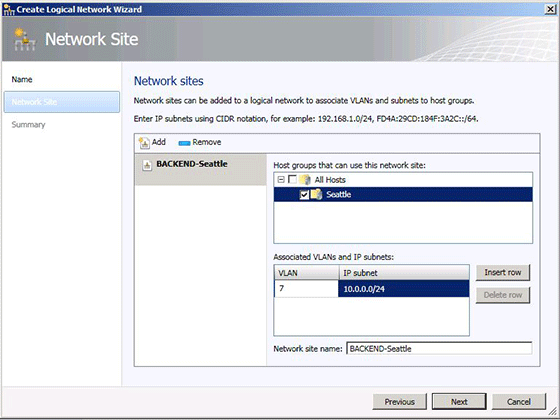

      Przykład typowej konfiguracji lokacji sieciowej



   5. Opcjonalnie: utwórz dodatkowe lokacje sieciowe, klikając przycisk Dodaj i powtarzając proces.

      Utwórz na przykład dla sieci logicznej ZAPLECZE lokację sieciową o nazwie ZAPLECZE – Nowy Jork i przypisz ją do grupy hostów Nowy Jork. Dodaj przykładową parę podsieć IP/sieć VLAN tworzącą sieć ZAPLECZE w Nowym Jorku.

      Podsieć IP	Sieć VLAN
      172.16.0.0/24	12

      Uwaga

      We wszystkich scenariuszach przykładowych jako przykład używana jest sieć logiczna BACKEND. Dlatego też przykładowe podsieci IP i sieci VLAN są udostępniane tylko dla sieci logicznej ZAPLECZE.

   6. Po ukończeniu tego kroku kliknij przycisk Dalej.

8. Na stronie Podsumowanie przejrzyj ustawienia, a następnie kliknij przycisk Zakończ.

   Zostanie wyświetlone okno dialogowe Zadania. Upewnij się, że zadanie ma stan Ukończono, a następnie zamknij okno dialogowe.

9. Sprawdź, czy sieć logiczna jest wyświetlana w okienku Sieci logiczne i pule adresów IP. Jeśli poza tym nastąpiło dodanie jakichś lokacji sieciowych, kliknij prawym przyciskiem myszy sieć logiczną, kliknij polecenie Właściwości, kliknij kartę Lokacja sieciowa i sprawdź, że zaplanowane lokacje sieciowe są na niej widoczne.
