Konfigurowanie sieci logicznej w programie VMM — omówienie ilustrowane



Data opublikowania: lipiec 2016

Dotyczy: System Center 2012 SP1 - Virtual Machine Manager, System Center 2012 R2 Virtual Machine Manager, System Center 2012 - Virtual Machine Manager

To omówienie dotyczy sieci logicznych w programie Virtual Machine Manager (VMM). Sieci logiczne zostały wprowadzone w programie VMM na platformie programu System Center 2012. Sieci logiczne są sieciami z nazwą, które pełnią określone funkcje w danym środowisku, na przykład sieci „Zaplecze”, „Fronton” lub „Kopie zapasowe”.

Aby zapoznać się z ilustracjami przedstawiającymi sieci maszyn wirtualnych, które zostały po raz pierwszy wprowadzone w programie System Center 2012 z dodatkiem SP1, oraz rozbudowane sposoby używania sieci w programie VMM, zobacz Konfigurowanie sieci VMNetwork w programie VMM — omówienie ilustrowane.

Więcej informacji o sieciach logicznych znajduje się w tematach Konfigurowanie sieci logicznej w programie VMM — omówienie i Jak utworzyć sieć logiczną w programie VMM.

Sieci logiczne w programie VMM

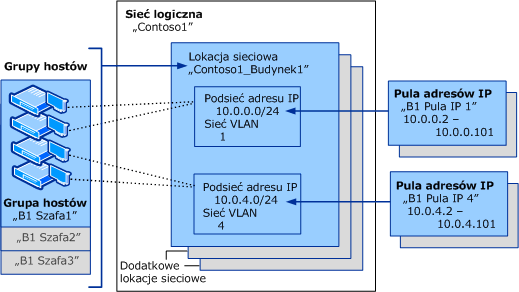

Na poniższej ilustracji przedstawiono sieć logiczną w programie VMM. Niektórym elementom sieci nadano nazwy fikcyjne, jak „Contoso1”, aby funkcja tych elementów była bardziej czytelna.

Rysunek 1 Sieć logiczna

Na tej ilustracji przedstawiono sposób, w jaki sieć logiczna w programie VMM pełni funkcję kontenera lokacji sieciowych, zwanych też definicjami sieci logicznej, oraz kontenera informacji dotyczących podsieci IP, wirtualnych sieci lokalnych lub obydwu kontenerów. Przedstawiono na niej także sposób przypisywania grup hostów w programie VMM do lokacji sieciowej oraz pul adresów IP do podsieci w sieci logicznej.

W odróżnieniu od elementów na stronie kreatora lub karcie arkusza właściwości, nazwy elementów konfigurowanych za pomocą kreatora lub przez otworzenie arkusza właściwości są pogrubione na poprzedniej ilustracji.

Model obiektów sieciowych dla sieci logicznych

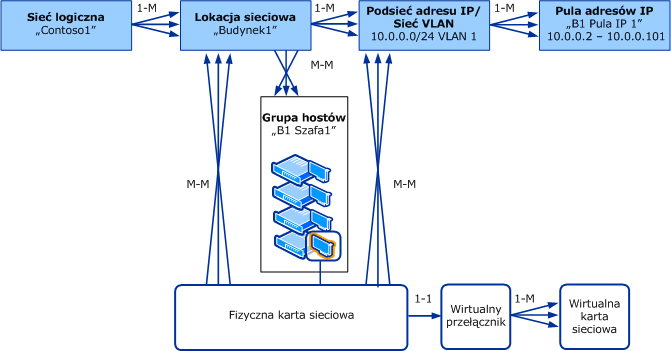

Na poniższej ilustracji przedstawiono model obiektów sieciowych dla sieci logicznych w programie VMM. Ilustracja dotyczy tylko relacji między obiektami sieciowymi i nie zawiera informacji o kreatorach i arkuszach właściwości, za pomocą których obiekty są konfigurowane w konsoli programu VMM. Ta ilustracja może być szczególnie przydatna dla użytkowników uczących się konfigurować program VMM za pomocą skryptów środowiska Windows PowerShell, które bezpośrednio odzwierciedlają modele obiektów sieciowych.

Niektóre obiekty mają nazwy przykładowe, jak „Contoso1” i „Budynek1”, aby ich funkcja była bardziej czytelna. Obiekt o nazwie „lokalizacja sieciowa” jest również znany pod nazwą „definicja sieci logicznej”.

Rysunek 2 Model obiektów dla sieci logicznych

Poniższa legenda zawiera objaśnienie oznaczeń strzałek.

• 1-1 oznacza „jeden do jednego”.

• 1-M oznacza „jeden do wielu”.

• M-M oznacza „wiele do wielu”.

Na powyższej ilustracji wszystkie nazwy obiektów programu VMM są pogrubione niezależnie od sposobu ich skonfigurowania za pomocą konsoli programu VMM.
