Konfigurowanie sieci VMNetwork w programie VMM — omówienie ilustrowane



Opublikowano: marzec 2016

Dotyczy: System Center 2012 SP1 - Virtual Machine Manager, System Center 2012 R2 Virtual Machine Manager

W programie Virtual Machine Manager (VMM) w ramach oprogramowania System Center 2012 z dodatkiem Service Pack 1 (SP1) i System Center 2012 R2 wprowadzono szereg rozszerzeń funkcjonalności sieci zapewniających większą elastyczność konfigurowania sieci w środowisku zwirtualizowanym. To omówienie dotyczy przede wszystkim jednego rozszerzenia, jakim są sieci maszyn wirtualnych (sieci VMNetwork), lecz zawiera również pewne informacje na temat sieci logicznych.

Sieci logiczne, które wprowadzono w programie System Center 2012 oraz uwzględniono również w programach System Center 2012 z dodatkiem SP1 i System Center 2012 R2, są określane jako sieci służące konkretnym funkcjom w danym środowisku. Przykładowo mogą istnieć sieci logiczne o nazwach „Wewnętrzna”, „Fronton” lub „Kopia zapasowa”. W niniejszym temacie sieci logiczne zostały przedstawione na rysunkach 1 i 6.

Inne rysunki w tym temacie prezentują sieci VMNetwork, które można znaleźć w programie VMM w ramach oprogramowania System Center 2012 z dodatkiem SP1 i System Center 2012 R2. Sieci VMNetwork zapewniają więcej sposobów konfigurowania sieci dla maszyn wirtualnych. Na ilustracjach przedstawiono cztery różne sposoby konfigurowania sieci VMNetwork na podstawie sieci logicznej.

Poniższa tabela zawiera opis ilustracji przedstawionych w tym temacie.

Ilustracje oparte na elementach wyświetlanych w konsoli programu VMM

Ilustracje prezentujące odpowiedni model obiektów sieciowych

Rysunek 1.   Sieci logiczne w programie VMM

Rysunek 6.   Model obiektów sieciowych dla sieci logicznych

Rysunek 2.   Sieci VMNetwork skonfigurowane z wirtualizacją sieci

Rysunek 7.   Model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z wirtualizacją sieci

Rysunek 3.   Sieci VMNetwork w konfiguracji opartej na sieci VLAN

Rysunek 8.   Model obiektów sieciowych dla sieci VMNetwork w konfiguracji opartej na sieci VLAN

Rysunek 4.   Sieć VMNetwork zapewnia bezpośredni dostęp do sieci logicznej bez konieczności izolacji.

Rysunek 9.   Model obiektów sieciowych dla sieci VMNetwork zapewniającej bezpośredni dostęp do sieci logicznej

Rysunki 5a i 5b.   Sieci VMNetwork skonfigurowane z zewnętrzną usługą sieciową

Rysunek 10.   Model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z zewnętrzną usługą sieciową

Informacje dotyczące sposobu konfigurowania sieci VMNetwork można znaleźć w temacie Jak utworzyć sieć maszyn wirtualnych w programie VMM w programie System Center 2012 SP1 lub Jak utworzyć sieć VMNetwork w programie VMM w ramach oprogramowania System Center 2012 R2.

Ilustracje dotyczące przełączników logicznych można znaleźć w temacie Konfigurowanie portów i przełączników w programie VMM — omówienie ilustrowane.

Więcej szczegółów dotyczących sieci w programie VMM można znaleźć w następujących omówieniach sieci:

Sieci logiczne w programie VMM

Na poniższej ilustracji przedstawiono sieć logiczną w programie VMM w programach System Center 2012, System Center 2012 z dodatkiem SP1 lub System Center 2012 R2. Niektórym elementom sieci nadano nazwy fikcyjne, takie jak „Contoso1”, aby przeznaczenie tych elementów było bardziej czytelne.

Sieć logiczna w programie VMM

Rysunek 1   Sieć logiczna

Na tej ilustracji przedstawiono sposób wykorzystania sieci logicznej w programie VMM jako kontenera lokacji sieciowych (zwanych też definicjami sieci logicznej) oraz jako kontenera informacji dotyczących podsieci IP i/lub wirtualnych sieci lokalnych (VLAN). Przedstawiono na niej także sposób przypisywania grup hostów w programie VMM do lokacji sieciowej oraz pul adresów IP do podsieci w sieci logicznej.

Na poprzedniej ilustracji nazwy elementów konfigurowanych po uruchomieniu kreatora lub otwarciu arkusza właściwości są pogrubione, natomiast elementy na stronie kreatora lub na karcie arkusza właściwości są prezentowane z użyciem czcionki niepogrubionej.

Ilustracja przedstawiająca odpowiedni model obiektów sieciowych dla sieci logicznych znajduje się na rysunku 6 Model obiektów sieciowych dla sieci logicznych.

Sieci VMNetwork w programie VMM w ramach oprogramowania System Center 2012 SP1 i System Center 2012 R2

Ilustracje w tej części przedstawiają sposób konfigurowania sieci VMNetwork na podstawie sieci logicznych w programie VMM.

System_CAPS_importantWażne

Sieci VMNetwork można tworzyć w programie VMM w ramach oprogramowania System Center 2012 z dodatkiem SP1 i System Center 2012 R2.

Na poniższych ilustracjach przedstawiono cztery różne sposoby konfigurowania sieci VMNetwork na podstawie sieci logicznych w programie VMM.

  • Sieci VMNetwork skonfigurowane z wirtualizacją sieci: Na podstawie jednej sieci logicznej można skonfigurować wiele sieci VMNetwork.

  • Sieci VMNetwork w konfiguracji opartej na sieci VLAN: Sieci używające podobnej technologii wirtualnej sieci lokalnej (VLAN) na potrzeby izolacji sieci mogą być zarządzane bez jakichkolwiek zmian, tj. z jedną siecią VMNetwork dla każdej lokacji sieciowej (i sieci VLAN) w konfiguracji.

  • Sieć VMNetwork zapewnia bezpośredni dostęp do sieci logicznej bez konieczności izolacji.: Jedna sieć VMNetwork może zapewniać bezpośredni dostęp do sieci logicznej bez konieczności izolacji.

  • Sieci VMNetwork skonfigurowane z zewnętrzną usługą sieciową: Ustawienia skonfigurowane wraz z usługą sieciową, takie jak konsola zarządzania siecią dostawcy używająca rozszerzenia przekazującego, można zaimportować do programu VMM. W ramach oprogramowania System Center 2012 R2 takie ustawienia można także eksportować z programu VMM do usługi sieciowej.

Sieci VMNetwork skonfigurowane z wirtualizacją sieci

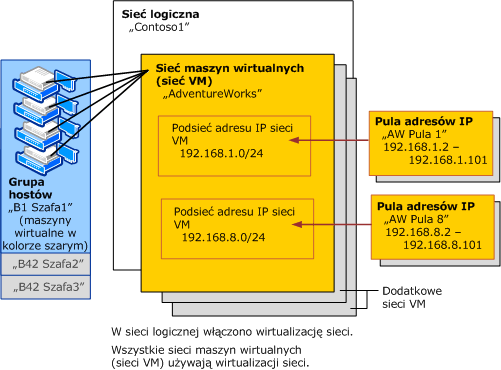

Poniższa ilustracja przedstawia sieci VMNetwork skonfigurowane z wirtualizacją sieci w programie VMM w ramach oprogramowania System Center 2012 z dodatkiem SP1 lub System Center 2012 R2. Niektórym elementom sieci nadano nazwy fikcyjne, takie jak „AdventureWorks” i „Contoso1”, aby przeznaczenie tych elementów było bardziej czytelne.

Sieć maszyn wirtualnych i sieć logiczna w programie VMM

Rysunek 2.   Sieci VMNetwork z wirtualizacją sieci

Wirtualizacja sieci, będąca pojęciem szerszym niż wirtualizacja serwera, umożliwia wdrożenie wielu sieci VMNetwork w tej samej sieci logicznej. Na ilustracji sieć VMNetwork „AdventureWorks” jest skonfigurowana na podstawie sieci logicznej o nazwie „Contoso1”. Jak przedstawiono na ilustracji, dodatkowe sieci VMNetwork można skonfigurować na podstawie tej samej sieci logicznej, dzięki czemu dodatkowi dzierżawcy lub klienci mogą mieć własną sieć i wybrać własne adresy IP, bez względu na adresy IP używane w innych sieciach VMNetwork.

Na poprzedniej ilustracji nazwy elementów konfigurowanych po uruchomieniu kreatora lub otwarciu arkusza właściwości są pogrubione, natomiast elementy na stronie kreatora lub na karcie arkusza właściwości są prezentowane z użyciem czcionki niepogrubionej.

Ilustracja przedstawiająca odpowiedni model obiektów sieciowych dla tej konfiguracji znajduje się na rysunku 7 Model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z wirtualizacją sieci.

W ramach oprogramowania System Center 2012 z dodatkiem SP1 i System Center 2012 R2 wiele rozszerzeń funkcjonalności sieci w programie VMM opiera się na wirtualizacji sieci funkcji Hyper-V, którą wprowadzono w systemie Windows Server 2012. Aby zrozumieć te rozszerzenia funkcjonalności sieci, warto zapoznać się z ilustracjami i opisami dotyczącymi wirtualizacji sieci funkcji Hyper-V (zwłaszcza z pierwszą ilustracją) w temacie Network Virtualization technical details (Wirtualizacja sieci — szczegóły techniczne).

Sieci VMNetwork w konfiguracji opartej na sieci VLAN

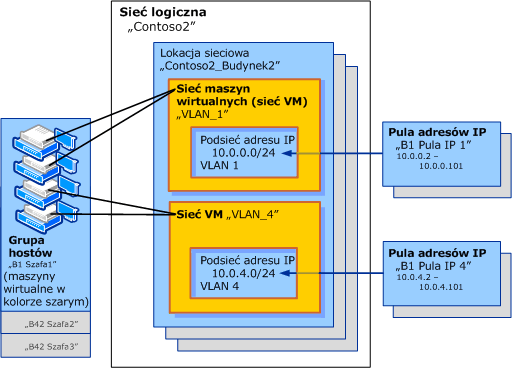

Poniższa ilustracja przedstawia sieci VMNetwork w konfiguracji opartej na sieci VLAN, tj. gdy sieci VLAN już istnieją w sieciach fizycznych i logicznych. Niektórym elementom sieci nadano nazwy fikcyjne, takie jak „Contoso2” i „VLAN_1”, aby przeznaczenie tych elementów było bardziej czytelne.

Sieć maszyn wirtualnych i sieć logiczna z izolowanymi sieciami VLAN

Rysunek 3.   Sieci VMNetwork w konfiguracji opartej na sieci VLAN

W tym scenariuszu sieci VLAN istnieją w określonym celu, na przykład na potrzeby izolacji, a nie jedynie w związku z granicami emisji. Na ilustracji przedstawiono dwie utworzone sieci VMNetwork odpowiadające dwóm sieciom VLAN w odpowiednich sieciach fizycznych i logicznych. Przy większej liczbie sieci VLAN można utworzyć więcej sieci VMNetwork (zazwyczaj jedną sieć VMNetwork dla jednej sieci VLAN).

Na poprzedniej ilustracji nazwy elementów konfigurowanych po uruchomieniu kreatora lub otwarciu arkusza właściwości są pogrubione, natomiast elementy na stronie kreatora lub na karcie arkusza właściwości są prezentowane z użyciem czcionki niepogrubionej.

Ilustracja przedstawiająca odpowiedni model obiektów sieciowych dla tej konfiguracji znajduje się na rysunku 8 Model obiektów sieciowych dla sieci VMNetwork w konfiguracji opartej na sieci VLAN.

Sieć VMNetwork zapewnia bezpośredni dostęp do sieci logicznej bez konieczności izolacji.

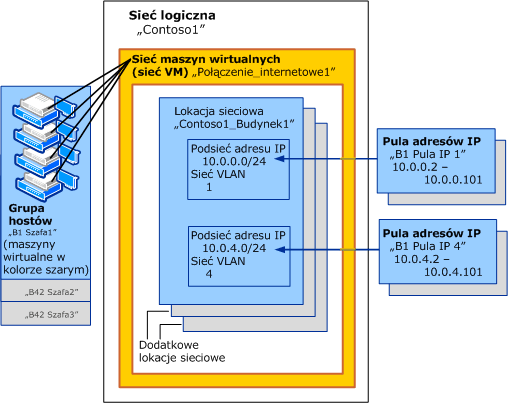

Poniższa ilustracja przedstawia sieć VMNetwork skonfigurowaną pod kątem zapewnienia bezpośredniego dostępu do odpowiedniej sieci logicznej. Niektórym elementom sieci nadano nazwy fikcyjne, takie jak „Contoso1” i „Internet_connection1”, aby przeznaczenie tych elementów było bardziej czytelne.

Sieć maszyn wirtualnych z bezpośrednim dostępem do sieci logicznej

Rysunek 4.    Sieć VMNetwork zapewniająca bezpośredni dostęp do sieci logicznej

Sieć VMNetwork, która zapewnia bezpośredni dostęp do sieci logicznej, różni się znacząco od sieci VMNetwork używających wirtualizacji sieci. Innymi słowy, sieć VMNetwork zapewniająca bezpośredni dostęp zapewnia jednocześnie „brak izolacji”, natomiast w przypadku sieci VMNetwork używających wirtualizacji sieci następuje odizolowanie od sieci logicznej oraz wzajemna izolacja sieci VMNetwork. W każdej sieci logicznej może istnieć tylko jedna sieć VMNetwork skonfigurowana z opcją Brak izolacji. W sieci logicznej zezwalającej na wirtualizację sieci mogą jednak istnieć jedna sieć VMNetwork bez izolacji oraz inne sieci z izolacją (w ramach wirtualizacji sieci).

W przypadku konfiguracji przedstawionej na ilustracji, podczas wdrażania maszyny wirtualnej program VMM wybiera parę podsieć IP/sieć VLAN na podstawie lokalizacji (host lub chmura), w której wdrażana jest maszyna wirtualna.

Na poprzedniej ilustracji nazwy elementów konfigurowanych po uruchomieniu kreatora lub otwarciu arkusza właściwości są pogrubione, natomiast elementy na stronie kreatora lub na karcie arkusza właściwości są prezentowane z użyciem czcionki niepogrubionej.

Ilustracja przedstawiająca odpowiedni model obiektów sieciowych dla tej konfiguracji znajduje się na rysunku 9 Model obiektów sieciowych dla sieci VMNetwork zapewniającej bezpośredni dostęp do sieci logicznej.

Sieci VMNetwork skonfigurowane z zewnętrzną usługą sieciową

Na poniższych ilustracjach przedstawiono pewien typ zewnętrznej usługi sieciowej: konsolę zarządzania siecią dostawcy użytą w celu skonfigurowania ustawień rozszerzenia przekazującego (na przykład ustawień dotyczących sieci logicznych, lokacji sieciowych i sieci VMNetwork). Uwidoczniono również na nich serwer zarządzania programu VMM, który został skonfigurowany pod kątem współpracy z bazą danych zarządzania siecią dostawcy. Niektórym elementom sieci nadano nazwy fikcyjne, takie jak „External1” i „AdventureWorks”, aby przeznaczenie tych elementów było bardziej czytelne.

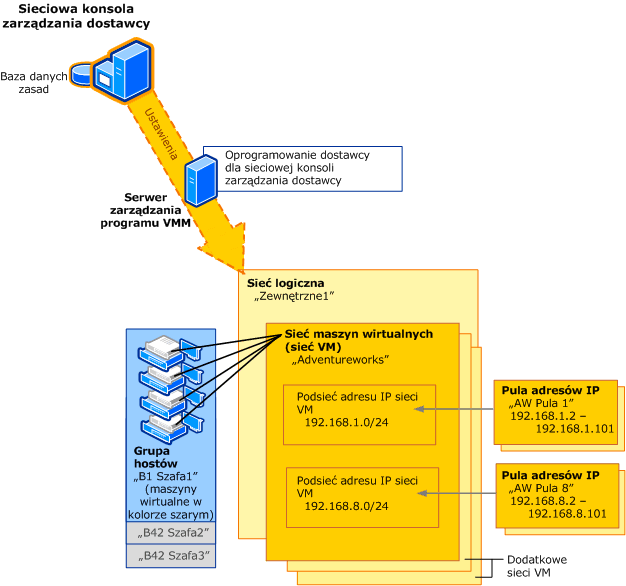

Z rysunku 5a wynika, że w programie VMM w ramach oprogramowania System Center 2012 z dodatkiem SP1 serwer zarządzania programu VMM importuje ustawienia z bazy danych zarządzania siecią dostawcy (lecz nie może ich eksportować). To oznacza istotną różnicę w porównaniu z rysunkiem 5b zamieszczonym dalej w tej części.

Sieć z konsolą zarządzania siecią dostawcy

Rysunek 5a.   Sieci VMNetwork skonfigurowane z konsolą zarządzania siecią dostawcy (w programie VMM w ramach oprogramowania System Center 2012 SP1)

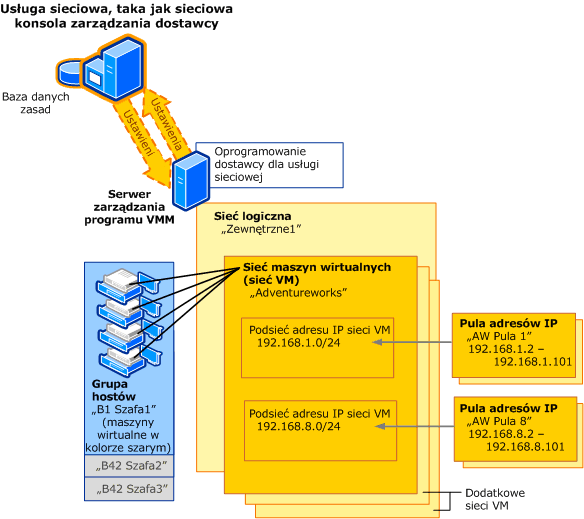

Z rysunku 5b wynika, że w programie VMM w ramach oprogramowania System Center 2012 R2 serwer zarządzania programu VMM oraz baza danych zarządzania siecią dostawcy mogą wysyłać i odbierać informacje o ustawieniach.

Sieć z menedżerem sieci dodanym do programu VMM

Rysunek 5b.   Sieci VMNetwork skonfigurowane w koordynacji z usługą sieciową (w programie VMM w ramach oprogramowania System Center 2012 R2)

Jak można zauważyć na wcześniejszych ilustracjach, serwer zarządzania programu VMM zawiera odpowiednie oprogramowanie dostawcy (które należy zainstalować). Chociaż na ilustracji przedstawiono przykładową, konkretną konfigurację sieci VMNetwork, konfiguracja sieci VMNetwork będzie odzwierciedlać dowolną utworzoną konfigurację. Jeśli w przypadku konfiguracji zaprezentowanej na obydwu ilustracjach ustawienia sieciowe zostały skonfigurowane na konsoli zarządzania siecią, nie będzie konieczne ich ponowne konfigurowanie w programie VMM. Zamiast tego ustawienia zostaną automatycznie wyświetlone w programie VMM.

Ilustracja przedstawiająca odpowiedni model obiektów sieciowych dla tej konfiguracji znajduje się na rysunku 10 Model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z zewnętrzną usługą sieciową.

Model obiektów sieciowych dla sieci logicznych

Na poniższej ilustracji przedstawiono model obiektów sieciowych w programie VMM w programach System Center 2012, System Center 2012 z dodatkiem SP1 i System Center 2012 R2. Ilustracja prezentuje jedynie relacje między obiektami sieciowymi i nie zawiera informacji o kreatorach i arkuszach właściwości, za pomocą których obiekty są konfigurowane w konsoli programu VMM. Ta ilustracja może być szczególnie przydatna dla użytkowników uczących się konfigurować program VMM za pomocą skryptów środowiska Windows PowerShell, które bezpośrednio odzwierciedlają modele obiektów sieciowych.

Niektóre obiekty mają nazwy przykładowe, takie jak „Contoso1” i „Building1”, aby przeznaczenie tych obiektów było bardziej czytelne. (Obiekt o nazwie „lokalizacja sieciowa” jest również znany pod nazwą „definicja sieci logicznej”).

Model obiektów dla sieci logicznych w programie VMM

Rysunek 6   Model obiektów dla sieci logicznych

Poniższa legenda zawiera objaśnienie oznaczeń strzałek.

  • 1-1 oznacza „jeden do jednego”.

  • 1-M oznacza „jeden do wielu”.

  • M-M oznacza „wiele do wielu”.

Na powyższej ilustracji wszystkie nazwy obiektów programu VMM są pogrubione niezależnie od sposobu ich skonfigurowania za pomocą konsoli programu VMM.

Ilustrację sieci logicznych na podstawie sposobu ich wyświetlania w konsoli programu VMM przedstawia rysunek 1 Sieci logiczne w programie VMM.

Model obiektów sieciowych dla sieci VMNetwork w programie VMM

Na poniższych ilustracjach przedstawiono modele obiektów sieciowych dla sieci logicznych i sieci VMNetwork w programie VMM w ramach oprogramowania System Center 2012 z dodatkiem SP1 i System Center 2012 R2. Te ilustracje prezentują jedynie relacje między obiektami sieciowymi i nie zawierają informacji o kreatorach i arkuszach właściwości, za pomocą których obiekty są konfigurowane w konsoli programu VMM. Ilustracje mogą być szczególnie przydatne dla użytkowników uczących się konfigurować program VMM za pomocą skryptów programu Windows PowerShell, które bezpośrednio odzwierciedlają modele obiektów sieciowych.

System_CAPS_importantWażne

Sieci VMNetwork można tworzyć w programie VMM w ramach oprogramowania System Center 2012 z dodatkiem SP1 i System Center 2012 R2.

Model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z wirtualizacją sieci

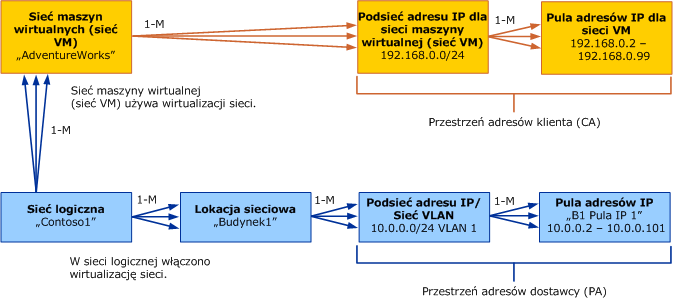

Na poniższej ilustracji przedstawiono model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z wirtualizacją sieci.

Niektóre obiekty mają nazwy przykładowe, takie jak „AdventureWorks” i „Contoso1”, aby przeznaczenie tych obiektów było bardziej czytelne.

Model obiektów dla sieci maszyn wirtualnych w programie VMM

Rysunek 7   Model obiektów dla sieci VMNetwork skonfigurowanych z wirtualizacją sieci

Jak wskazano na ilustracji, adresy IP sieci VMNetwork są również nazywane „przestrzenią adresową klientów”, ponieważ te adresy IP są używane przez klientów (dzierżawców). Adresy IP w sieci logicznej są również nazywane „przestrzenią adresową dostawców”, ponieważ te adresy IP są używane przez dostawców (dostawców usług hostingowych).

Oznaczenie 1-M oznacza „jeden do wielu”.

Na powyższej ilustracji wszystkie nazwy obiektów programu VMM są pogrubione niezależnie od sposobu ich skonfigurowania za pomocą konsoli programu VMM.

Ilustrację tej konfiguracji na podstawie sposobu jej wyświetlania w konsoli programu VMM przedstawia rysunek 2 Sieci VMNetwork skonfigurowane z wirtualizacją sieci.

Model obiektów sieciowych dla sieci VMNetwork w konfiguracji opartej na sieci VLAN

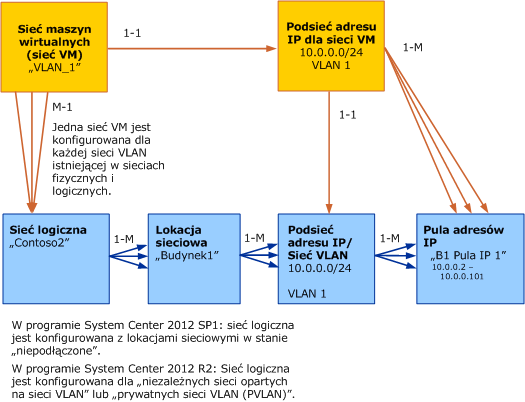

Na poniższej ilustracji przedstawiono model obiektów sieciowych dla sieci VMNetwork w konfiguracji opartej na sieci VLAN.

Model obiektów dla sieci maszyn wirtualnych w programie VMM

Rysunek 8   Model obiektów dla sieci VMNetwork w konfiguracji opartej na sieci VLAN

Poniższa legenda zawiera objaśnienie oznaczeń strzałek.

  • 1-1 oznacza „jeden do jednego”.

  • 1-M oznacza „jeden do wielu”.

  • M-1 oznacza „wiele do jednego”.

Na powyższej ilustracji wszystkie nazwy obiektów programu VMM są pogrubione niezależnie od sposobu ich skonfigurowania za pomocą konsoli programu VMM.

Ilustrację tej konfiguracji na podstawie sposobu jej wyświetlania w konsoli programu VMM przedstawia rysunek 3 Sieci VMNetwork w konfiguracji opartej na sieci VLAN.

Model obiektów sieciowych dla sieci VMNetwork zapewniającej bezpośredni dostęp do sieci logicznej

Na poniższej ilustracji przedstawiono model obiektów sieciowych dla sieci VMNetwork zapewniającej bezpośredni dostęp do sieci logicznej bez konieczności izolacji. To najprostsza konfiguracja, w której sieć VMNetwork jest taka sama jak sieć logiczna, w której została skonfigurowana.

Model obiektów dla sieci maszyn wirtualnych w programie VMM

Rysunek 9   Model obiektów dla sieci VMNetwork zapewniającej bezpośredni dostęp do sieci logicznej

Poniższa legenda zawiera objaśnienie oznaczeń strzałek.

  • 1-1 oznacza „jeden do jednego”.

  • 1-M oznacza „jeden do wielu”.

Na powyższej ilustracji wszystkie nazwy obiektów programu VMM są pogrubione niezależnie od sposobu ich skonfigurowania za pomocą konsoli programu VMM.

Ilustrację tej konfiguracji na podstawie sposobu jej wyświetlania w konsoli programu VMM przedstawia rysunek 4 Sieć VMNetwork zapewnia bezpośredni dostęp do sieci logicznej bez konieczności izolacji..

Model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z zewnętrzną usługą sieciową

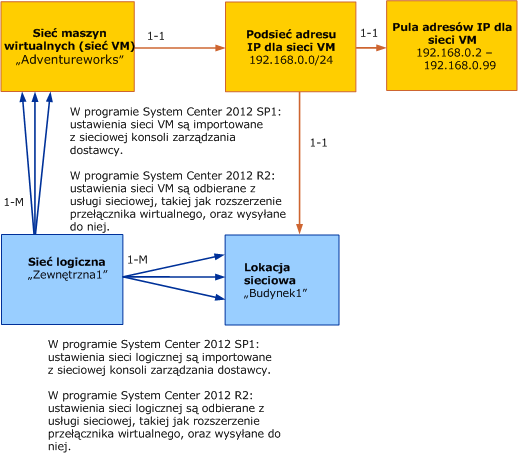

Poniższa ilustracja przedstawia model obiektów sieciowych dla sieci VMNetwork skonfigurowanych z zewnętrzną usługą sieciową, taką jak konsola zarządzania siecią dostawcy używająca rozszerzenia przekazującego. Ta konfiguracja korzysta z menedżera rozszerzenia przełącznika wirtualnego w celu umożliwienia komunikacji z konsolą zarządzania siecią dostawcy.

Model obiektów dla sieci maszyn wirtualnych w programie VMM

Rysunek 10   Model obiektów dla sieci VMNetwork skonfigurowanych z usługą sieciową, taką jak konsola zarządzania siecią dostawcy

Poniższa legenda zawiera objaśnienie oznaczeń strzałek.

  • 1-1 oznacza „jeden do jednego”.

  • 1-M oznacza „jeden do wielu”.

Na powyższej ilustracji wszystkie nazwy obiektów programu VMM są pogrubione niezależnie od sposobu ich skonfigurowania za pomocą konsoli programu VMM.

Ilustrację tej konfiguracji na podstawie sposobu jej wyświetlania w konsoli programu VMM przedstawia rysunek 5 Sieci VMNetwork skonfigurowane z zewnętrzną usługą sieciową.
