iOS SDK でヒートマップレイヤーを追加する (プレビュー)

[アーティクル]
03/29/2023

Note

Azure Maps iOS SDK の廃止

iOS 用 Azure Maps Native SDK は非推奨となり、2025 年 3 月 31 日に廃止されます。サービスの中断を回避するには、2025 年 3 月 31 日までに Azure Maps Web SDK に移行します。詳細については、「Azure Maps iOS SDK 移行ガイド」を参照してください。

点密度マップとも呼ばれるヒートマップは、データ視覚化の 1 つの種類です。一定の範囲の色を使用して、データの密度を表すために使用され、マップ上にデータの "ホットスポット" を示します。ヒートマップは、多数の点によってデータセットをレンダリングする優れた方法です。

数万個の点を記号としてレンダリングすると、マップのほとんどの領域が覆われてしまう場合があります。この場合、多くの記号が重なり合う傾向にあります。より適正にデータを理解することは、難しくなります。ただし、これと同じデータセットをヒートマップとして視覚化すると、データの各点の密度と相対密度を簡単に把握できます。

ヒートマップは、次のようなさまざまなシナリオで使用できます。

気温データ: 2 つのデータポイント間の気温の近似値が提供されます。
ノイズセンサーのデータ: センサーがある場所のノイズの強度が示されるだけでなく、離れた場所での散逸に対する分析情報も提供できます。個々の場所のノイズレベルは高くないかもしれません。複数のセンサーのノイズ感知領域が重なる場合は、この重なる領域においてノイズレベルがより高くなる可能性があります。そのため、ヒートマップ上では重なった領域が可視化されます。
GPS トレース: 速度を、重み付けされたハイトマップとして含めます。ここで、各データポイントの強度は速度に基づいています。たとえば、この機能により、車両のスピードが速められた場所を確認する方法が提供されます。

ヒント

ヒートマップレイヤーでは、既定ではデータソース内のすべてのジオメトリの座標がレンダリングされます。ポイントジオメトリフィーチャーのみがレンダリングされるようにレイヤーを制限するには、レイヤーの filter オプションを NSPredicate(format: "%@ == \"Point\"", NSExpression.geometryTypeAZMVariable) に設定します。 MultiPoint 地物も含める場合は、NSCompoundPredicate を使います。

モノのインターネットに Azure Maps のヒートマップと画像オーバーレイを表示する

前提条件

必ず、iOS アプリの作成のクイックスタートに関するドキュメントの手順を完了してください。この記事のコードブロックは、ViewController の viewDidLoad 関数に挿入できます。

ヒートマップレイヤーを追加する

ポイントのデータソースをヒートマップとしてレンダリングするには、ご自分のデータソースを HeatMapLayer クラスのインスタンスに渡し、それをマップに追加します。

次のコードサンプルでは、過去 1 週間の地震の GeoJSON フィードを読み込んで、ヒートマップとしてレンダリングします。各データポイントは、すべてのズームレベルで 10 ポイントの半径でレンダリングされます。ユーザーエクスペリエンスを向上させるため、ラベルがはっきりと見えるように、ヒートマップはラベルレイヤーの下にあります。このサンプルのデータは、USGS Earthquake Hazards Program (USGS 地震ハザードプログラム) から引用しています。

// Create a data source.
let source = DataSource()

// Import the geojson data and add it to the data source.
let url = URL(string: "https://earthquake.usgs.gov/earthquakes/feed/v1.0/summary/all_week.geojson")!
source.importData(fromURL: url)

// Add data source to the map.
map.sources.add(source)

// Create a heat map layer.
let layer = HeatMapLayer(
    source: source,
    options: [
        .heatmapRadius(10),
        .heatmapOpacity(0.8)
    ]
)

// Add the layer to the map, below the labels.
map.layers.insertLayer(layer, below: "labels")

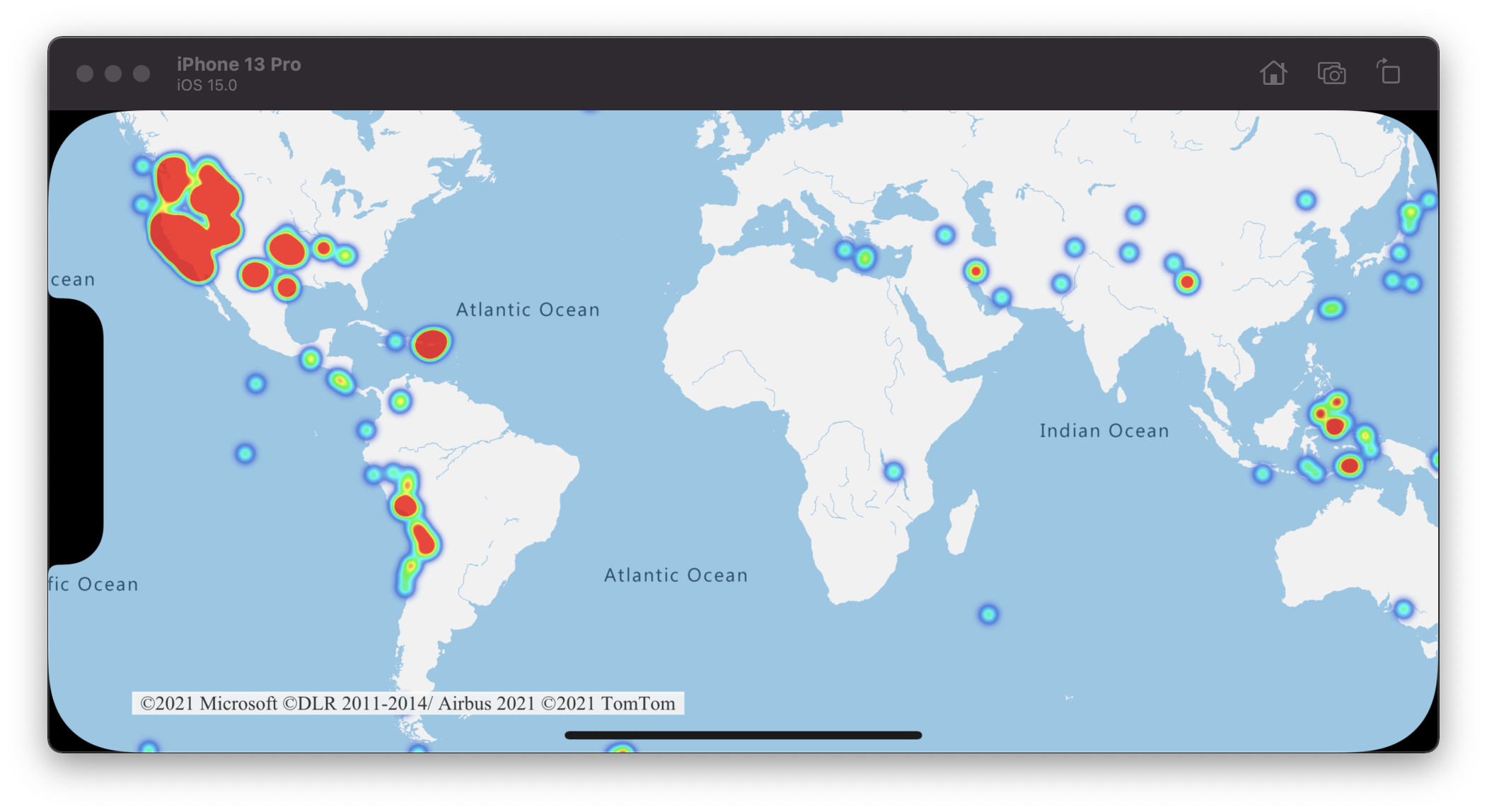

次のスクリーンショットは、上のコードを使用してヒートマップが読み込まれているマップを示しています。

ヒートマップレイヤーをカスタマイズする

前の例では、半径と不透明度のオプションを設定してヒートマップをカスタマイズしました。ヒートマップレイヤーには、次のようなカスタマイズのためのオプションがいくつか用意されています。

heatmapRadius: 各データポイントをレンダリングするポイントの半径を定義します。この半径は、固定数または式として設定できます。式を使用することにより、ズームレベルに基づいて半径をスケーリングし、マップ上の一貫した空間領域 (たとえば、5 マイルの半径) を表すことができます。
heatmapColor:ヒートマップの配色方法を指定します。色のグラデーションは、ヒートマップの一般的な機能です。 NSExpression(forAZMInterpolating:curveType:parameters:stops:) 式を利用して、その効果を実現できます。また、NSExpression(forAZMStepping:from:stops:) 式を使用してヒートマップを色分けし、密度を、等高線またはレーダースタイルマップのような範囲に視覚的に分割することもできます。このようなカラーパレットでは、最小濃度値から最大濃度値の色を定義します。

ヒートマップの色の値は、NSExpression.heatmapDensityAZMVariable 値に対する式として指定します。 "補間" 式のインデックス 0 または "段階" 式の既定の色では、データのない領域の色が定義されます。この値を使用して、背景色を定義することができます。多くの場合、この値は透明、または半透明の黒に設定されます。

色の式の例を次に示します。

// Interpolated color expression
NSExpression(
    forAZMInterpolating: .heatmapDensityAZMVariable,
    curveType: .linear,
    parameters: nil,
    stops: NSExpression(forConstantValue: [
        0: UIColor.magenta.withAlphaComponent(0),
        0.01: UIColor.magenta,
        0.5: UIColor(red: 251/255, green: 0, blue: 251/255, alpha: 1),
        1: UIColor(red: 0, green: 195/255, blue: 1, alpha: 1)
    ])
)

// Stepped color expression
NSExpression(
    forAZMStepping: .heatmapDensityAZMVariable,
    from: NSExpression(forConstantValue: UIColor.clear),
    stops: NSExpression(forConstantValue: [
        0.01: UIColor(red: 0, green: 0, blue: 128/255, alpha: 1),
        0.25: UIColor.cyan,
        0.5: UIColor.green,
        0.75: UIColor.yellow,
        1: UIColor.red
    ])
)

heatmapOpacity:ヒートマップレイヤーの不透明度または透明度を指定します。
heatmapIntensity:ヒートマップの全体的な強度を高めるために、各データポイントの重みに乗数を適用します。これにより、データポイントの重みの違いが示され、視覚化しやすくなります。
heatmapWeight:既定では、データポイントはすべて、重みが 1 となり、均等に重み付けされています。 weight オプションは乗数として機能し、数値または式として設定できます。数値を重みとして設定した場合、各データポイントをマップ上に 2 回配置することに相当します。たとえば、重みが 2 の場合、密度は 2 倍になります。 weight オプションを数値に設定すると、intensity オプションを使用する場合と同様にヒートマップがレンダリングされます。

ただし、式を使用する場合は、各データポイントの重みを、各データポイントのプロパティに基づいて決めることができます。たとえば、各データポイントが地震を表しているとします。マグニチュード値は、各地震データポイントの重要なメトリックです。地震は常に発生していますが、多くはマグニチュードが低く、体感することはありません。各データポイントに重みを割り当てるには、式にマグニチュード値を使用します。マグニチュード値を使用して重みを割り当てると、地震の深刻さをヒートマップ内でよりわかりやすく表すことができます。
minZoom および maxZoom:レイヤーを表示するズームレベルの範囲。
filter: ソースからの取得とレイヤーでのレンダリングを制限するために使用されるフィルター述語。
sourceLayer:レイヤーに接続されているデータソースがベクタータイルのソースである場合は、ベクタータイル内のソースレイヤーを指定する必要があります。
visible:レイヤーを表示または非表示にします。

次の例では、滑らかな色のグラデーションを作成するために線形補間式を使用しているヒートマップを示しています。データに定義されている mag プロパティは、各データポイントの重みまたは関連性を設定するために指数補間と共に使用されます。

let layer = HeatMapLayer(source: source, options: [
    .heatmapRadius(10),

    // A linear interpolation is used to create a smooth color gradient based on the heat map density.
    .heatmapColor(
        from: NSExpression(
            forAZMInterpolating: .heatmapDensityAZMVariable,
            curveType: .linear,
            parameters: nil,
            stops: NSExpression(forConstantValue: [
                0: UIColor.black.withAlphaComponent(0),
                0.01: UIColor.black,
                0.25: UIColor.magenta,
                0.5: UIColor.red,
                0.75: UIColor.yellow,
                1: UIColor.white
            ])
        )
    ),

    // Using an exponential interpolation since earthquake magnitudes are on an exponential scale.
    .heatmapWeight(
        from: NSExpression(
            forAZMInterpolating: NSExpression(forKeyPath: "mag"),
            curveType: .exponential,
            parameters: NSExpression(forConstantValue: 2),
            stops: NSExpression(forConstantValue: [
                0: 0,
                // Any earthquake above a magnitude of 6 will have a weight of 1
                6: 1
            ])
        )
    )
])

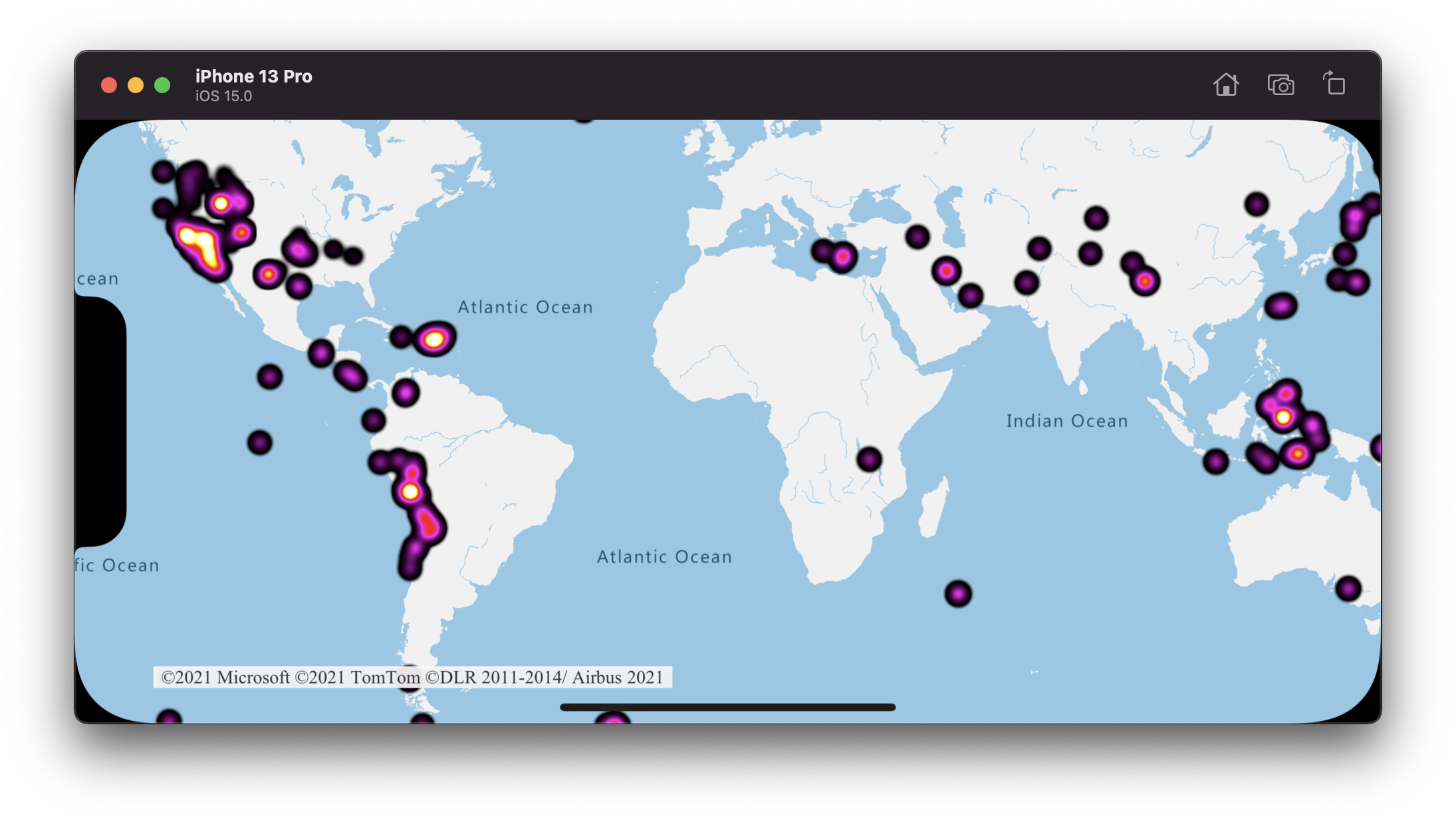

次のスクリーンショットは、前のヒートマップ例と同じデータを使用して、上記のカスタムヒートマップレイヤーを示しています。

一貫性のあるズーム可能なヒートマップ

既定では、ヒートマップレイヤーにレンダリングされるデータポイントの半径には、すべてのズームレベルの固定ポイント半径が含まれます。マップをズームすると、データがまとめて集計され、ヒートマップレイヤーの外観が変化します。次のビデオは、マップをズームするときにポイント半径が維持されるヒートマップの既定の動作を示しています。

一貫したポイントサイズが示されるヒートマップレイヤーでのマップのズームを示すアニメーション

zoom 式を使用すると、各データポイントによってマップの同じ物理領域がカバーされるように、各ズームレベルの半径をスケーリングできます。この式により、ヒートマップレイヤーの外観は、より静的かつ一貫性の高いものになります。マップの各ズームレベルは、垂直方向および水平方向のポイント数が前のズームレベルの 2 倍になっています。

ズームレベルごとに半径が 2 倍になるようにスケーリングすると、すべてのズームレベルで外観に一貫性のあるヒートマップが作成されます。このスケーリングを適用するには、次の例に示すように、最小ズームレベルに設定されたポイント半径と、最大ズームレベルでスケーリングされた半径が pow(2, maxZoom - minZoom) * radius として計算された、基数 2 の exponential interpolation 式で NSExpression.zoomLevelAZMVariable を使用します。マップをズームして、ヒートマップがズームレベルに応じてどのように変化するかを確認してください。

let layer = HeatMapLayer(source: source, options: [
    .heatmapOpacity(0.75),
    .heatmapRadius(
        from: NSExpression(
            forAZMInterpolating: .zoomLevelAZMVariable,
            curveType: .exponential,
            parameters: NSExpression(forConstantValue: 2),
            stops: NSExpression(forConstantValue: [

                // For zoom level 1 set the radius to 2 points.
                1: 2,

                // Between zoom level 1 and 19, exponentially scale the radius from 2 points to 2 * 2^(maxZoom - minZoom) points.
                19: pow(2, 19 - 1) * 2
            ])
        )
    )
])

次のビデオでは、上記のコードが実行されているマップを示します。これは、マップをズームしている間に半径を拡大縮小して、ズームレベル全体で一貫性のあるヒートマップレンダリングを作成します。

一貫した地理空間サイズが示されるヒートマップレイヤーでのマップのズームを示すアニメーション。

ヒント

データソースに対するクラスタリングを有効にすると、相互に近いポイントはクラスター化されたポイントとしてグループ化されます。各クラスターのポイント数をヒートマップの重み式として使用できます。これにより、レンダリングされる点の数を大幅に減らすことができます。クラスターのポイント数は、ポイントフィーチャーの point_count プロパティに格納されています。

let layer = HeatMapLayer(source: source, options: [
    .heatmapWeight(from: NSExpression(forKeyPath: "point_count"))
])

クラスタリングの半径がわずか数ポイントの場合、レンダリングによる視覚的な違いは小さくなります。半径が大きいほど各クラスター内でグループ化されるポイントが増えるので、ヒートマップのパフォーマンスは向上します。
