Prueba del brillo y el color del sistema

En este tema se proporcionan instrucciones sobre cómo probar la respuesta de brillo del sistema mediante la herramienta MALTA (Microsoft Ambient Light Tool).

Requisitos de pruebas

1. MALTA totalmente ensamblada. La guía "cómo" proporciona instrucciones sobre cómo construir un MALTA o hacer que un aparato de prueba existente sea compatible con MALTA.

2. Dispositivo Windows equipado con un sensor de luz ambiente. La MALTA (o compatible) está diseñada para probar el brillo de la pantalla. El sistema sometido a prueba (SUT) debe tener brillo ajustable. SensorExplorer se puede usar para determinar los sensores reconocidos por Windows.

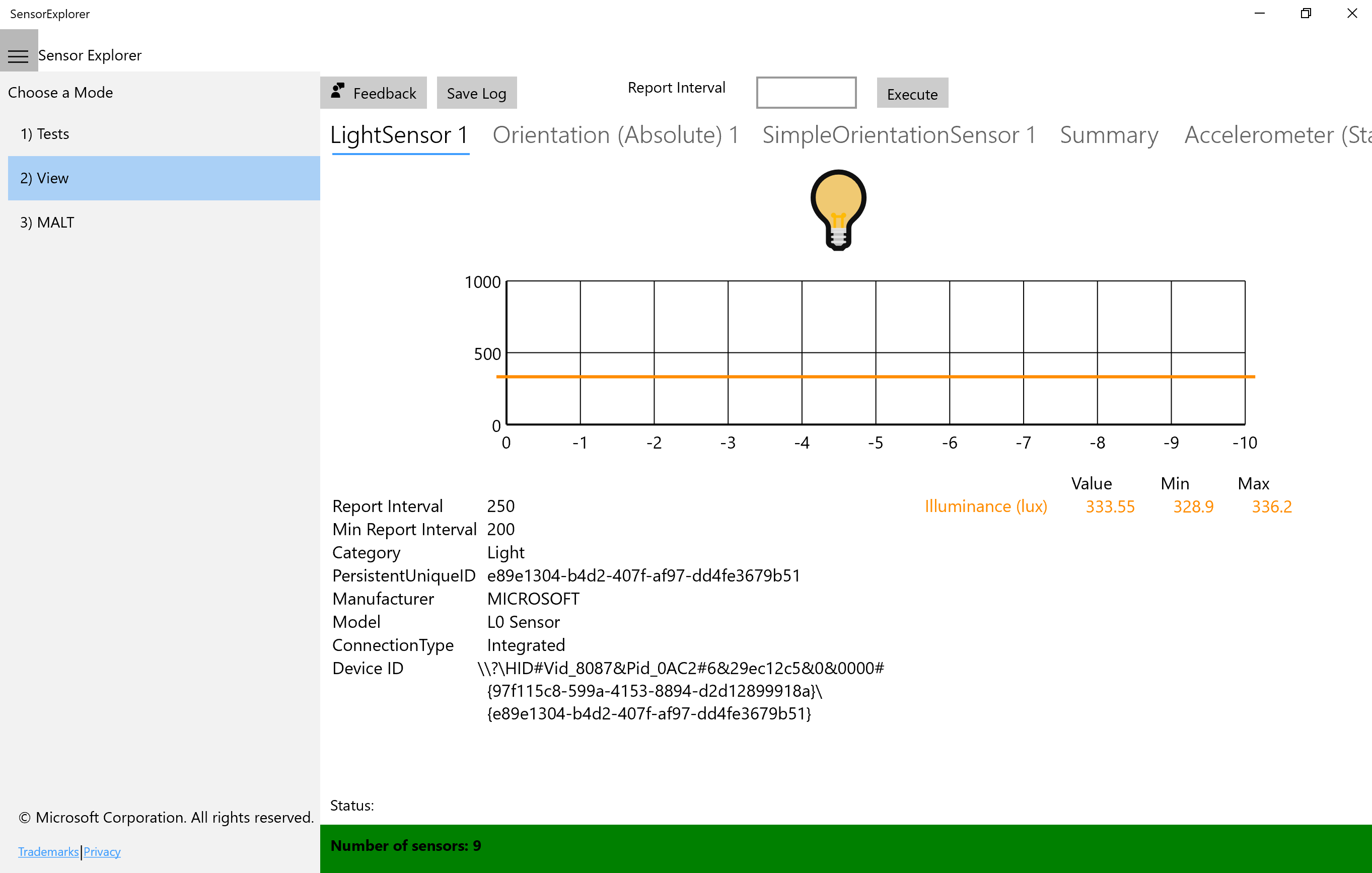

SensorExplorer

Use SensorExplorer para confirmar la presencia de un sensor de luz ambiente.

1. Conecte la MALTA a un puerto USB en el SUT.

2. Instale SensorExplorer en SUT. Consulte Pruebas con SensorExplorer.

   Nota

   Si desea realizar pruebas manuales de brillo, descargue MALTAUtil desde GitHub. Las herramientas también se pueden encontrar en el HLK.

3. Configure el color de fondo y la suspensión para SUT. El script de configuración MALT_SUT_Setup.bat configurará correctamente el dispositivo para realizar pruebas. Desde un símbolo del sistema con privilegios elevados, ejecute MALT_SUT_Setup.bat y siga las instrucciones del script.

Áreas de prueba que se deben tener en cuenta

A continuación se muestra una lista de otras áreas de prueba que se deben tener en cuenta.

• Funcional

  • Prueba del brillo automático
  • Prueba del brillo manual

• Acento

  • Escenarios del sistema de prueba

Colocación del sensor MALTA

A continuación se muestra una lista de sugerencias sobre la colocación del sensor MALTA.

• Coloque los sensores de pantalla de MALTA en la pantalla del SUT, orientado a él.
• Los sensores ambientales MALTA deben enfrentarse hacia la fuente de luz y lejos de la pantalla del SUT.
• No bloquee el sensor ALS del SUT. El sensor incorporado no debe ser ocluido por la MALTA ni por ninguna otra obstrucción.
• Coloque el gabinete de luz sobre el SUT de modo que la apertura de la luz esté orientada hacia arriba. Para obtener los mejores resultados, la pantalla debe ser paralela a la apertura de la luz y orientada a la apertura de la luz.
• No se debe filtrar luz en la parte inferior del gabinete o salir de la parte inferior. Compruebe que los sensores todavía están en su lugar.
• Monte la fuente de luz dentro o encima del gabinete de luz. Si la fuente de luz está montada en la parte superior del gabinete de luz, el panel debe colocarse en la parte superior de la caja en la abertura de modo que la luz brillará en el gabinete.
• No se debe filtrar la luz desde la parte superior de la caja. No debería ser capaz de ver dentro de la caja en absoluto.

Consulte Integración de sensores de luz ambiente con equipos que ejecutan Windows 10 Creators Update para obtener instrucciones completas de Microsoft sobre la integración de sensores de luz y curvas de respuesta de luz ambiente.
