Tutorial: Preparación de la implementación de Azure Stack Edge Pro R

Artículo
06/01/2023

Este es el primer tutorial de la serie de tutoriales de implementación necesarios para implementar completamente Azure Stack Edge Pro R. En este tutorial se describe cómo preparar Azure Portal para implementar un recurso de Azure Stack Edge. En el tutorial se usa un dispositivo Azure Stack Edge Pro R de 1 nodo que se distribuye con un sistema de alimentación ininterrumpida (SAI).

Para completar el proceso de instalación y configuración se necesitan privilegios de administrador. La preparación del portal dura menos de 10 minutos.

En este tutorial, aprenderá a:

Crear un nuevo recurso
Obtención de la clave de activación

Introducción

Para implementar Azure Stack Edge Pro R, consulte los siguientes tutoriales en el orden indicado.

Para realizar este paso	Use estos documentos
Preparación	Estos pasos se deben completar como preparación para la próxima implementación.
Lista de comprobación de la configuración de implementación	Use esta lista de comprobación para recopilar y registrar información antes y durante la implementación.
Requisitos previos de implementación	Estos requisitos previos garantizan que el entorno esté preparado para la implementación.

Tutoriales de implementación	Estos tutoriales son necesarios para implementar el dispositivo Azure Stack Edge Pro R en producción.
1. Preparación de Azure Portal para el dispositivo	Cree y configure el recurso de Azure Stack Edge antes de instalar un dispositivo físico de Azure Stack Box Edge.
2. Instalación del dispositivo	Inspeccione y conecte los cables del dispositivo físico.
3. Conexión del dispositivo	Una vez instalado el dispositivo, conéctese a la interfaz de usuario web local del dispositivo.
4. Configuración de la red	Configure la red, incluida la red de proceso y los valores de proxy web para el dispositivo.
5. Configuración del dispositivo	Asigne un nombre de dispositivo y un dominio DNS, configure el servidor de actualización y la hora del dispositivo.
6. Configuración de la seguridad	Configure los certificados, la VPN y el cifrado en reposo para el dispositivo. Use certificados generados por el dispositivo o aporte sus propios certificados.
7. Activación del dispositivo	Use la clave de activación del servicio para activar el dispositivo. El dispositivo está listo para configurar recursos compartidos SMB o NFS o conectarse a través de REST.
8. Configuración de proceso	Configure el rol de proceso en el dispositivo. Se crea también un clúster de Kubernetes.

Ya puede empezar a configurar Azure Portal.

Lista de comprobación de la configuración de implementación

Antes de implementar el dispositivo, deberá recopilar información para configurar el software en el dispositivo de Azure Stack Edge Pro. La preparación de parte de esta información con antelación simplifica el proceso de implementación del dispositivo en el entorno. Use la lista de comprobación de la configuración de implementación de Azure Stack Edge Pro R para anotar los detalles de la configuración cuando implemente el dispositivo.

Prerrequisitos

A continuación, encontrará los requisitos previos para configurar su recurso de Azure Stack Edge, el dispositivo de Azure Stack Edge y la red de centros de datos.

Para el recurso de Azure Stack Edge

Antes de comenzar, asegúrese de que:

Su suscripción de Microsoft Azure debe estar habilitada para un recurso de Azure Stack Edge. Asegúrese de que ha usado una suscripción admitida como Contrato Enterprise (EA) de Microsoft, Proveedor de soluciones en la nube (CSP) o Patrocinio de Microsoft Azure.
Tiene acceso de propietario o colaborador en el nivel de grupo de recursos para los recursos de Azure Stack Edge, IoT Hub y Azure Storage.
Para crear un pedido en Azure Edge Hardware Center, debe asegurarse de que el proveedor Microsoft.EdgeOrder está registrado. Para obtener información acerca de cómo registrarse, vaya a Registro de proveedores de recursos.
Para crear cualquier recurso de Azure Stack Edge, debe tener permisos de colaborador (o superiores) con ámbito en el nivel del grupo de recursos. También deberá asegurarse de que el proveedor Microsoft.DataBoxEdge está registrado. Para obtener información acerca de cómo registrarse, vaya a Registro de proveedores de recursos.
- Para crear cualquier recurso de IoT Hub, asegúrese de que el proveedor Microsoft.Devices está registrado. Para obtener información acerca de cómo registrarse, vaya a Registro de proveedores de recursos.
- Para crear un recurso de una cuenta de Storage también se necesita acceso de colaborador, o superior, con ámbito en el nivel de grupo de recursos. De forma predeterminada Azure Storage es un proveedor de recursos registrado.
Tiene acceso de administrador o de usuario a Graph API DE Microsoft Entra ID. Para más información, vea Graph API de Azure Active Directory.
Tiene una cuenta de almacenamiento de Microsoft Azure con credenciales de acceso.

Para el dispositivo de Azure Stack Edge

Antes de implementar un dispositivo físico, asegúrese de que:

Ha ejecutado la herramienta Azure Stack Network Readiness Checker para comprobar la preparación de la red para el dispositivo de Azure Stack Edge. Puede usar la herramienta para comprobar si las reglas de firewall bloquean el acceso a las direcciones URL esenciales del servicio y verificar las direcciones URL personalizadas, entre otras pruebas. Para más información, consulte el artículo sobre la comprobación de la preparación de la red para un dispositivo Azure Stack Edge.
Ha revisado la información de seguridad de este dispositivo en: Instrucciones de seguridad para Azure Stack Edge Pro R.

Ha recibido el dispositivo físico.
Tiene acceso a una superficie de trabajo plana, estable y nivelada en la que el dispositivo pueda apoyarse con seguridad.
La ubicación en la que desea efectuar la instalación del dispositivo dispone de corriente alterna estándar de una fuente independiente o una unidad de distribución de energía (PDU).

Para la red del centro de datos

Antes de comenzar, asegúrese de que:

La red del centro de datos está configurada según los requisitos de red para el dispositivo de Azure Stack Edge. Para más información, consulte Requisitos del sistema para Azure Stack Edge Pro R.
Para las condiciones de funcionamiento normales del dispositivo, tiene:
- Un ancho de banda mínimo de 10 Mbps para garantizar que el dispositivo se mantiene actualizado.
- Un ancho de banda mínimo de 20 Mbps dedicado a carga y descarga para transferir archivos.

Crear un nuevo recurso

Si ya tiene un recurso de Azure Stack Edge para administrar el dispositivo físico, omita este paso y vaya a Obtención de la clave de activación.

Azure Edge Hardware Center (versión preliminar)
CLI de Azure

Azure Edge Hardware Center (versión preliminar) le permite explorar y pedir una variedad de hardware de la cartera híbrida de Azure, incluidos los dispositivos Azure Stack Edge Pro.

Cuando realiza un pedido mediante Azure Edge Hardware Center, puede solicitar varios dispositivos para que se envíen a más de una dirección y puede reutilizar el envío para direcciones de otros pedidos.

La realización de un pedido mediante Azure Edge Hardware Center creará un recurso de Azure que contendrá toda la información relacionada con el pedido. Se creará un recurso para cada una de las unidades solicitadas. Tendrá que crear un recurso de Azure Stack Edge después de recibir el dispositivo para activarlo y administrarlo.

Para realizar un pedido a través de Azure Edge Hardware Center, siga estos pasos:

Use sus credenciales de Microsoft Azure para iniciar sesión en Azure Portal, en esta dirección URL: https://portal.azure.com.
Seleccione + Crear un recurso. Busque y seleccione Azure Edge Hardware Center. En Azure Edge Hardware Center, seleccione Crear.
Elija una suscripción y seleccione Siguiente.
Para iniciar el pedido, seleccione Pedido junto a la familia de productos que quiere solicitar, por ejemplo, Azure Stack Edge. Si no ve la familia de productos, es posible que tenga que utilizar otra suscripción; seleccione Pruebe a seleccionar otra suscripción.
Seleccione el destino de envío del pedido.
En la página Seleccionar hardware, utilice el botón Seleccionar para elegir el producto de hardware que quiere pedir. Por ejemplo, aquí se seleccionó Azure Stack Edge Pro - GPU.

Después de seleccionar un producto de hardware, seleccionará la configuración del dispositivo que se va a solicitar. Por ejemplo, si eligió Azure Stack Edge Pro - GPU, puede elegir entre los modelos Azure Stack Edge Pro - 1 GPU y Azure Stack Edge Pro - 2 GPU.

Si va a realizar un pedido por primera vez para Azure Stack Edge, seleccione Registrarse y rellene el formulario web como parte de la experiencia de ordenación del servicio Azure Edge Hardware Center.

El formulario web recopila los siguientes detalles sobre la implementación:
- Tamaño total de la implementación
- Tamaño del clúster
- Requisitos de hardware
- Presencia geográfica
Microsoft evaluará los detalles de implementación que proporcione y podría solicitarle más información por correo electrónico. Tenemos ciertos requisitos para que los nuevos clientes se aseguren de que Azure Stack Edge es la opción adecuada para el caso de uso; no se cumplirán todas las solicitudes. Si tiene dudas, envíe un correo electrónico a AzureStack1Pinquiry@microsoft.com.
Seleccione la configuración del dispositivo y, a continuación, elija Seleccionar. Las configuraciones disponibles dependen del hardware seleccionado. En la pantalla siguiente se muestran las configuraciones disponibles para los dispositivos Azure Stack Edge Pro: GPU.

Si solicita dispositivos Azure Stack Edge Mini R, que tienen la misma configuración, no verá esta pantalla.

Se abrirá el Asistente para crear pedidos.
En la pestaña Aspectos básicos, indique el nombre de un pedido, el grupo de recursos y la región. Luego, seleccione Next: Shipping + quantity > (Siguiente: Envío y cantidad >).

A continuación, agregará cada dirección de envío a la que quiere enviar dispositivos y, a continuación, especificará cuántos dispositivos se enviarán a cada dirección. Puede pedir un total de 20 unidades (dispositivos) por pedido.
En la pestaña Shipping + quantity (Envío y cantidad), agregue todas las direcciones de envío a las que se deben enviar los dispositivos:
- Para agregar una nueva dirección de envío, seleccione Agregar una nueva dirección.

  El campo obligatorio Alias de dirección de la pantalla Nueva dirección identifica la dirección para su uso posterior. Cuando acabe de rellenar los campos de dirección, seleccione Agregar. A continuación, use Seleccionar direcciones para agregar la dirección al pedido.
- Para usar una dirección de envío de un pedido anterior, o para utilizar una dirección que acaba de agregar, seleccione Select address(es) (Seleccionar direcciones). A continuación, en la pantalla Select address(es) (Seleccionar direcciones), seleccione una o varias direcciones y elija Seleccionar.
La pestaña Shipping + quantity (Envío y cantidad) ahora tiene un elemento independiente para cada dirección de envío.

Todos los nombres de artículos del pedido incluyen un prefijo de nombre (el nombre del pedido seguido del alias de la dirección), con un número de artículo para cada dispositivo que se envía a esa dirección.
Para cada dirección, introduzca la cantidad de dispositivos que se deben enviar en la pestaña Shipping + quantity (Envío y cantidad).

Cuando se introduce una cantidad superior a uno, aparece la etiqueta +n more (+n más) después del nombre del artículo del pedido.
Si quiere cambiar los nombres de los artículos del pedido, seleccione el nombre del artículo del pedido y haga clic en él para abrir el panel Cambiar el nombre del artículo del pedido. Si va a enviar más de un artículo a una dirección, seleccione +n more (+n más).

Puede realizar dos tipos de cambio de nombre:
- Para usar otro prefijo de nombre para todos los artículos del pedido, edite el prefijo de nombre y, a continuación, seleccione Aplicar, como se muestra en la pantalla siguiente.
- También puede editar el nombre de cada artículo del pedido de forma individual.
Cuando termine, seleccione Guardar.

Seleccione Next: Notifications > (Siguiente: Notificaciones >) para continuar.
Si quiere recibir notificaciones de estado a medida que avanza el progreso del pedido, escriba la dirección de correo electrónico de cada destinatario en la pestaña Notificaciones.

Para agregar una dirección de correo electrónico, escríbala y seleccione Agregar. Puede agregar un total de 20 direcciones de correo electrónico.

Cuando finalice, seleccione Revisar y crear para continuar.
En la pestaña Revisar y crear:
1. Revise su pedido. El pedido se valida automáticamente al abrir esta pantalla. Si ve el banner Error de validación, tendrá que corregir los problemas antes de crear el pedido.
2. Seleccione los Términos de privacidad y seleccione la casilla para aceptarlos.
3. Seleccione Crear.
Durante la implementación, el pedido se abre en el portal y se muestra el estado de cada uno de sus artículos. Una vez completada la implementación, es posible que tenga que hacer clic en la flecha hacia abajo junto a Detalles de la implementación para ver el estado de los artículos individuales.
Para ver los detalles de un artículo del pedido, que se muestra a continuación, seleccione el artículo en la columna Recurso de los detalles de la implementación.
Una vez que se envía un dispositivo (la etiqueta Enviado es verde), se agrega la opción Configurar hardware en los detalles del artículo. Seleccione esa opción para crear un recurso de administración para el dispositivo en Azure Stack Edge.

La suscripción, el grupo de recursos y el área de implementación se rellenan a partir del pedido, pero puede cambiarlos.

Después de activar el dispositivo, podrá abrir el recurso de administración desde el artículo y abrir el artículo del pedido desde el recurso de administración.

Creación de recursos de administración para dispositivos

Para administrar los dispositivos que solicite desde Azure Edge Hardware Center, creará recursos de administración en Azure Stack Edge.

Cuando se activa un dispositivo, el recurso de administración se asocia a un elemento del pedido. Podrá abrir el elemento del pedido desde el recurso de administración y abrir el recurso de administración desde el elemento del pedido.

Una vez enviado un dispositivo, se agrega el vínculo Configurar hardware al detalle del elemento del pedido, lo que le proporciona una manera directa de abrir un asistente para crear un recurso de administración. También puede usar la opción Crear recurso de administración en Azure Stack Edge.

Para crear un recurso de administración para un dispositivo solicitado a través de Azure Edge Hardware Center, siga estos pasos:

Use sus credenciales de Microsoft Azure para iniciar sesión en Azure Portal, en esta dirección URL: https://portal.azure.com.
Hay dos maneras de empezar a crear un nuevo recurso de administración:
- A través de Azure Edge Hardware Center: busque y seleccione Azure Edge Hardware Center. En Hardware Center, muestre All order items (Todos los artículos del pedido). Seleccione el nombre del elemento. En el elemento Información general, seleccione Configurar hardware.

  La opción Configurar hardware aparece después de enviar un dispositivo.
- En Azure Stack Edge: busque y seleccione Azure Stack Edge. Seleccione + Create (+ Crear). A continuación, seleccione Crear un recurso de administración.
Se abre el asistente Crear un recurso de administración.

En la pestaña Aspectos básicos, especifique las opciones siguientes:

Configuración	Value
Seleccionar una suscripción¹	Seleccione la suscripción que se usará para el recurso de administración.
Grupo de recursos¹	Seleccione el grupo de recursos que se usará para el recurso de administración.
Nombre	Proporcione un nombre para el recurso de administración.
Implementar recurso de Azure en	Seleccione el país o la región donde residirán los metadatos del recurso de administración. Los metadatos se pueden almacenar en una ubicación diferente a la del dispositivo físico.

¹ Una organización puede usar suscripciones y grupos de recursos diferentes para solicitar los dispositivos que usan para administrarlos.

Captura de pantalla de la pestaña Aspectos básicos de Crear un recurso de administración. La pestaña Aspectos básicos, las opciones y el botón Revisar y crear están resaltados.

Seleccione Revisar y crear para continuar.

En la pestaña Revisar y crear, revise la configuración básica del recurso de administración y los términos de uso. Seleccione Crear.

Si inició este procedimiento haciendo clic en Configurar hardware para un artículo entregado de un pedido de Azure Edge Hardware Center, el dispositivo, el nombre del recurso de pedido y el estado del pedido se muestran en la parte superior de la pantalla.

El botón Crear no está disponible hasta que se han superado todas las comprobaciones de validación.
Cuando se completa el proceso, se abre el panel Información general del nuevo recurso.

Si es necesario, prepare el entorno de la CLI de Azure.

Use el entorno de Bash en Azure Cloud Shell. Para más información, consulte Inicio rápido para Bash en Azure Cloud Shell.
Si prefiere ejecutar comandos de referencia de la CLI localmente, instale la CLI de Azure. Si utiliza Windows o macOS, considere la posibilidad de ejecutar la CLI de Azure en un contenedor Docker. Para más información, vea Ejecución de la CLI de Azure en un contenedor de Docker.
- Si usa una instalación local, inicie sesión en la CLI de Azure mediante el comando az login. Siga los pasos que se muestran en el terminal para completar el proceso de autenticación. Para ver otras opciones de inicio de sesión, consulte Inicio de sesión con la CLI de Azure.
- En caso de que se le solicite, instale las extensiones de la CLI de Azure la primera vez que la use. Para más información sobre las extensiones, consulte Uso de extensiones con la CLI de Azure.
- Ejecute az version para buscar cuál es la versión y las bibliotecas dependientes que están instaladas. Para realizar la actualización a la versión más reciente, ejecute az upgrade.

Para crear un recurso de Azure Stack Edge, ejecute los comandos siguientes en la CLI de Azure.

Cree un grupo de recursos utilizando el comando az group create o utilice un grupo de recursos existente:
```
az group create --name myasepgpu1 --location eastus
```
Para crear un dispositivo, utilice el comando az databoxedge device create:
```
az databoxedge device create --resource-group myasepgpu1 \
   --device-name myasegpu1 --location eastus --sku EdgePR_Base
```
Elija la ubicación más cercana a la región geográfica donde quiera implementar el dispositivo. La región almacena solo los metadatos para la administración de dispositivos. Los datos reales se pueden almacenar en cualquier cuenta de almacenamiento.

Para una lista de todas las regiones en las que está disponible el recurso de Azure Stack Edge, consulte Productos de Azure disponibles por región. Si usa Azure Government, todas las regiones de gobierno están disponibles como se muestra en las regiones de Azure.

Para crear un pedido, ejecute el comando az databoxedge order create:

az databoxedge order create --resource-group myasepgpu1 \
   --device-name myasegpu1 --company-name "Contoso" \
   --address-line1 "1020 Enterprise Way" --city "Sunnyvale" \
   --state "California" --country "United States" --postal-code 94089 \
   --contact-person "Gus Poland" --email-list gus@contoso.com --phone 4085555555

Se tarda unos minutos en crear el recurso. Ejecute el comando az databoxedge order show para ver el pedido:

az databoxedge order show --resource-group myasepgpu1 --device-name myasegpu1

Una vez realizado el pedido, Microsoft lo revisará y se pondrá en contacto con usted por correo electrónico para indicarle los detalles del envío.

Obtención de la clave de activación

Cuando el recurso de Azure Stack Edge esté en funcionamiento, tendrá que obtener la clave de activación. Esta clave se usa para activar y conectar el dispositivo de Azure Stack Edge Pro con el recurso. Puede obtener esta clave ahora mientras está en Azure Portal.

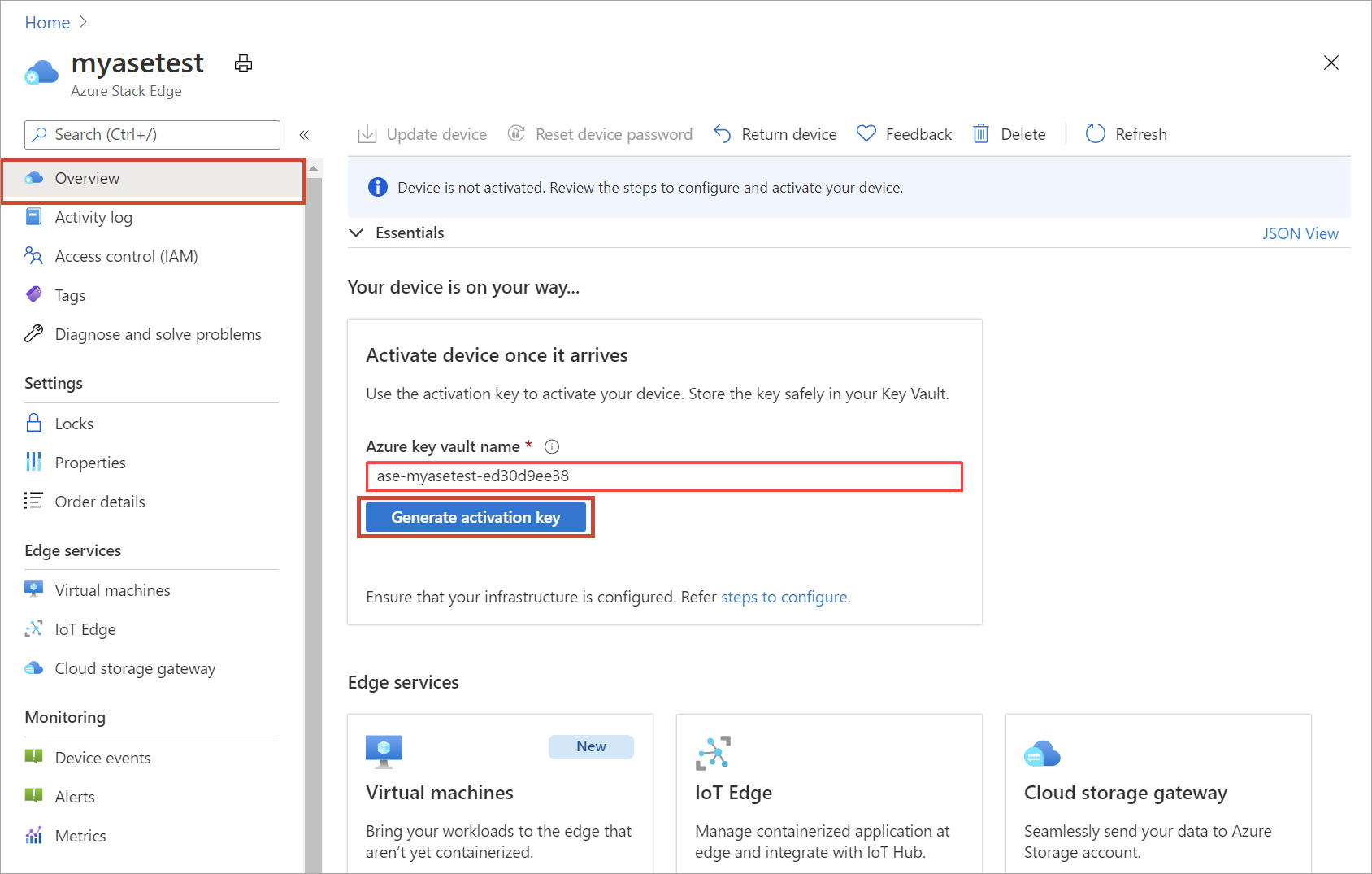

Seleccione el recurso que ha creado y, a continuación, seleccione Información general.
En el panel derecho, escriba un nombre para la instancia de Azure Key Vault o acepte el nombre predeterminado. El nombre puede tener entre 3 y 24 caracteres.

Se crea un almacén de claves para cada recurso de Azure Stack Edge que se activa con el dispositivo. El almacén de claves permite almacenar los secretos y acceder a ellos; por ejemplo, la clave de integridad del canal (CIK) del servicio se almacena en el almacén de claves.

Una vez que haya especificado un nombre de almacén de claves, seleccione Generar clave de activación para crear una clave de activación.

Espere unos minutos a que se creen el almacén de claves y la clave de activación. Seleccione el icono de copia para copiar la clave y guárdela para su uso posterior.

Importante

La clave de activación expira tres días después de generarla.
Si la clave ha expirado, genere una nueva. La clave antigua no es válida.

Pasos siguientes

En este tutorial, ha obtenido información acerca de varios temas relacionados con Azure Stack Edge, como:

Crear un nuevo recurso
Obtención de la clave de activación

En el siguiente tutorial aprenderá a instalar Azure Stack Edge.

Instalación de Azure Stack Edge
