Einrichten von Azure Monitor-Protokollen für einen Cluster

  • Artikel

Azure Monitor-Protokolle sind unsere Empfehlung für die Überwachung von Ereignissen auf Clusterebene. Sie können einen Log Analytics-Arbeitsbereich über den Azure Resource Manager, über PowerShell oder über den Azure Marketplace einrichten. Wenn Sie eine aktualisierte Resource Manager-Vorlage von Ihrer Bereitstellung verwalten, verwenden Sie zukünftig die gleiche Vorlage für die Einrichtung Ihrer Umgebung für Azure Monitor-Protokolle. Die Bereitstellung über den Marketplace ist einfacher, wenn Sie bereits einen Cluster mit aktivierter Diagnose bereitgestellt haben. Wenn Sie in dem Konto, für das Sie die Bereitstellung durchführen, keinen Zugriff auf Abonnementebene haben, führen Sie die Bereitstellung über PowerShell oder über die Resource Manager-Vorlage durch.

Hinweis

Zum Einrichten von Azure Monitor-Protokollen zur Überwachung Ihres Clusters muss die Diagnose aktiviert sein, um Ereignisse auf Cluster- oder Plattformebene anzeigen zu können. Weitere Informationen finden Sie unter Ereignisaggregation und -sammlung mit der Windows Azure-Diagnose und Ereignisaggregation und -sammlung mit Linux-Azure-Diagnose.

Hinweis

Es wird empfohlen, das Azure Az PowerShell-Modul für die Interaktion mit Azure zu verwenden. Informationen zu den ersten Schritten finden Sie unter Installieren von Azure PowerShell. Informationen zum Migrieren zum Az PowerShell-Modul finden Sie unter Migrieren von Azure PowerShell von AzureRM zum Az-Modul.

Bereitstellen eines Log Analytics-Arbeitsbereichs mithilfe von Azure Marketplace

Wenn Sie einen Log Analytics-Arbeitsbereich nach dem Bereitstellen eines Clusters hinzufügen möchten, navigieren Sie im Portal zum Azure Marketplace, und suchen Sie nach Service Fabric-Analyse. Dies ist eine benutzerdefinierte Lösung für Service Fabric-Bereitstellungen, die für Service Fabric spezifische Daten enthält. In diesem Prozess erstellen Sie die Lösung (das Dashboard zum Anzeigen von Erkenntnissen) und den Arbeitsbereich (die Aggregation der zugrunde liegenden Clusterdaten).

  1. Wählen Sie im Navigationsmenü auf der linken Seite die Option Neu aus.

  2. Suchen Sie nach Service Fabric-Analyse. Wählen Sie die angezeigte Ressource aus.

  3. Klicken Sie auf Erstellen.

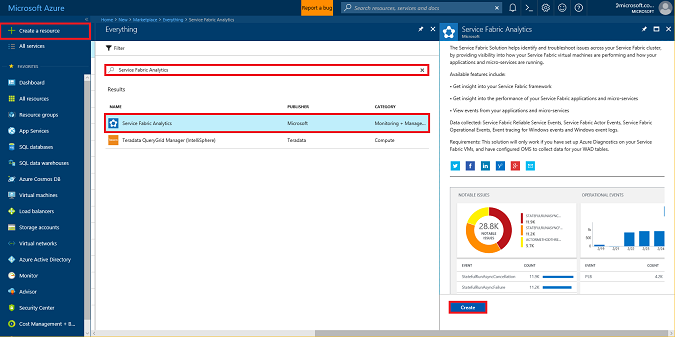

    Service Fabric-Analysen im Marketplace

  4. Wählen Sie im Fenster für die Erstellung der Service Fabric-Analyse im Feld OMS-Arbeitsbereich die Option Arbeitsbereich auswählen und dann Neuen Arbeitsbereich erstellen aus. Nehmen Sie die erforderlichen Eingaben vor. Die einzige Anforderung hierbei ist, dass für den Service Fabric-Cluster und den Arbeitsbereich dasselbe Abonnement verwendet werden muss. Nachdem die Eingaben überprüft wurden, wird Ihr Arbeitsbereich bereitgestellt. Der Vorgang dauert nur wenige Minuten.

  5. Wählen Sie anschließend unten im Fenster zur Erstellung der Service Fabric-Analyse erneut Erstellen aus. Stellen Sie sicher, dass der neue Arbeitsbereich unter OMS-Arbeitsbereich angezeigt wird. Mit dieser Aktion wird die Lösung dem erstellten Arbeitsbereich hinzugefügt.

Wenn Sie Windows verwenden, fahren Sie mit den folgenden Schritten zum Verknüpfen von Azure Monitor-Protokollen mit dem Speicherkonto fort, in dem die Clusterereignisse gespeichert werden.

Hinweis

Die Service Fabric Analytics-Lösung wird nur für Windows-Cluster unterstützt. Für Linux-Cluster lesen Sie unseren Artikel zum Einrichten von Azure Monitor-Protokollen für Linux-Cluster.

Verbinden des Log Analytics-Arbeitsbereichs mit Ihrem Cluster

  1. Der Arbeitsbereich muss mit den Diagnosedaten aus Ihrem Cluster verknüpft werden. Navigieren Sie zu der Ressourcengruppe, in der Sie die Lösung der Service Fabric-Analyse erstellt haben. Wählen Sie ServiceFabric<-Arbeitsbereichsname> aus, und wechseln Sie zur zugehörigen Übersichtsseite. Dort können Sie Lösungseinstellungen und Arbeitsbereichseinstellungen ändern und auf den Log Analytics-Arbeitsbereich zugreifen.

  2. Wählen Sie im linken Navigationsmenü die Registerkarte „Übersicht“ und auf der Registerkarte „Datenquelle verbinden“ die Option Speicherkontoprotokolle aus.

  3. Wählen Sie auf der Seite Speicherkontoprotokolle ganz oben die Option Hinzufügen aus, um dem Arbeitsbereich die Protokolle Ihres Clusters hinzuzufügen.

  4. Wählen Sie Speicherkonto aus, um das geeignete in Ihrem Cluster erstellte Konto hinzuzufügen. Wenn Sie den Standardnamen verwendet haben, heißt das Speicherkonto sfdg<Ressourcengruppenname>. Sie können dies auch mithilfe der Azure Resource Manager-Vorlage überprüfen, die zum Bereitstellen des Clusters verwendet wurde, indem Sie den für applicationDiagnosticsStorageAccountName verwendeten Wert prüfen. Wenn der Name nicht angezeigt wird, scrollen Sie nach unten, und wählen Sie Weitere laden aus. Wählen Sie den Speicherkontonamen aus.

  5. Geben Sie den Datentyp an. Legen Sie ihn auf Service Fabric-Ereignisse fest.

  6. Vergewissern Sie sich, dass die Quelle automatisch auf WADServiceFabric*EventTable festgelegt wird.

  7. Wählen Sie OK aus, um den Arbeitsbereich mit den Protokollen Ihres Clusters zu verbinden.

    Hinzufügen von Speicherkontoprotokollen zu Azure Monitor-Protokollen

Das Konto wird jetzt als Teil Ihrer Speicherkontoprotokolle in den Datenquellen Ihres Arbeitsbereichs angezeigt.

Damit haben Sie die Service Fabric-Analyse-Lösung einem Log Analytics-Arbeitsbereich hinzugefügt, der jetzt ordnungsgemäß mit der Plattform Ihres Clusters sowie der Anwendungsprotokolltabelle verbunden ist. Sie können dem Arbeitsbereich zusätzliche Quellen auf die gleiche Weise hinzufügen.

Bereitstellen von Azure Monitor-Protokollen mit Azure Resource Manager

Beim Bereitstellen eines Clusters mithilfe einer Resource Manager-Vorlage wird mit der Vorlage ein neuer Log Analytics-Arbeitsbereich erstellt, diesem die Service Fabric-Lösung hinzugefügt und der Arbeitsbereich so konfiguriert, dass Daten aus den entsprechenden Speichertabellen gelesen werden.

Sie können diese Beispielvorlage verwenden und entsprechend Ihren Anforderungen ändern. Mit dieser Vorlage werden die folgenden Aktionen ausgeführt

  • Erstellen eines neuen Service Fabric-Clusters mit 5 Knoten
  • Erstellen eines Log Analytics-Arbeitsbereichs und einer Service Fabric-Lösung
  • Konfigurieren des Log Analytics-Agents zum Erfassen und Senden von zwei Beispielleistungsindikatoren an den Arbeitsbereich
  • Konfigurieren von WAD zum Erfassen von Service Fabric und Senden an Azure Storage-Tabellen (WADServiceFabric*EventTable)
  • Konfigurieren des Log Analytics-Arbeitsbereichs zum Lesen der Ereignisse aus diesen Tabellen

Sie können die Vorlage als Resource Manager-Upgrade für Ihren Cluster bereitstellen. Verwenden Sie dazu die New-AzResourceGroupDeployment-API im Azure PowerShell-Modul. Beispielbefehl:

New-AzResourceGroupDeployment -ResourceGroupName "<resourceGroupName>" -TemplateFile "<templatefile>.json"

Azure Resource Manager erkennt, dass es sich bei diesem Befehl um ein Update für eine vorhandene Ressource handelt. Daher werden nur die Änderungen zwischen der Vorlage für die vorhandene Bereitstellung und der neu bereitgestellten Vorlage verarbeitet.

Bereitstellen von Azure Monitor-Protokollen mit Azure PowerShell

Sie können Ihre Protokollanalyseressource auch über PowerShell mit dem Befehl New-AzOperationalInsightsWorkspace bereitstellen. Stellen Sie hierfür sicher, dass Azure PowerShell installiert ist. Erstellen Sie mithilfe dieses Skripts einen neuen Log Analytics-Arbeitsbereich, und fügen Sie diesem die Service Fabric-Lösung hinzu:


$SubID = "<subscription ID>"
$ResourceGroup = "<Resource group name>"
$Location = "<Resource group location>"
$WorkspaceName = "<Log Analytics workspace name>"
$solution = "ServiceFabric"

# Sign in to Azure and access the correct subscription
Connect-AzAccount
Select-AzSubscription -SubscriptionId $SubID

# Create the resource group if needed
try {
    Get-AzResourceGroup -Name $ResourceGroup -ErrorAction Stop
} catch {
    New-AzResourceGroup -Name $ResourceGroup -Location $Location
}

New-AzOperationalInsightsWorkspace -Location $Location -Name $WorkspaceName -Sku Standard -ResourceGroupName $ResourceGroup
Set-AzOperationalInsightsIntelligencePack -ResourceGroupName $ResourceGroup -WorkspaceName $WorkspaceName -IntelligencePackName $solution -Enabled $true

Führen Sie anschließend die Schritte im vorherigen Abschnitt aus, um Azure Monitor-Protokolle mit dem entsprechenden Speicherkonto zu verknüpfen.

Mithilfe von PowerShell können Sie zudem weitere Lösungen hinzufügen oder andere Änderungen am Log Analytics-Arbeitsbereich vornehmen. Weitere Informationen finden Sie unter Verwalten von Azure Monitor-Protokollen mit PowerShell.
