Plánování kapacity a škálování pro zotavení po havárii VMware do Azure
V tomto článku můžete naplánovat kapacitu a škálování při replikaci místních virtuálních počítačů VMware a fyzických serverů do Azure pomocí Azure Site Recovery – Classic.
V modernizovaném prostředí potřebujete k plánování kapacity vytvořit a použít zařízení replikace Azure Site Recovery nebo více zařízení .
Návody zahájit plánování kapacity?
Pokud se chcete dozvědět o požadavcích na infrastrukturu Azure Site Recovery, shromážděte informace o prostředí replikace spuštěním Plánovač nasazení služby Azure Site Recovery pro replikaci VMware. Další informace najdete v tématu O Plánovači nasazení Site Recovery pro VMware do Azure.
Plánovač nasazení Site Recovery poskytuje sestavu s úplnými informacemi o kompatibilních a nekompatibilních virtuálních počítačích, discích na virtuální počítač a četnosti změn dat na disk. Nástroj také shrnuje požadavky na šířku pásma sítě pro splnění cílového cíle bodu obnovení a infrastruktury Azure, která se vyžaduje pro úspěšnou replikaci a testovací převzetí služeb při selhání.
Důležité informace o kapacitách
| Komponenta | Detaily |
|---|---|
| Replikace | Maximální denní četnost změn: Chráněný počítač může používat pouze jeden procesový server. Jeden procesový server může zpracovat denní četnost změn až do 2 TB. Takže 2 TB je maximální denní rychlost změny dat podporovaná pro chráněný počítač. Maximální propustnost: Replikovaný počítač může patřit do jednoho účtu úložiště v Azure. Standardní účet Azure Storage dokáže zpracovat maximálně 20 000 požadavků za sekundu. Doporučujeme omezit počet vstupně-výstupních operací za sekundu (IOPS) ve zdrojovém počítači na 20 000. Pokud máte například zdrojový počítač, který má pět disků a každý disk vygeneruje na zdrojovém počítači 120 IOPS (velikost 8 K), zdrojový počítač se nachází v limitu 500 IOPS na disk Azure. (Požadovaný počet účtů úložiště se rovná celkovému počtu vstupně-výstupních operací vstupně-výstupních operací zdrojového počítače vyděleného hodnotou 20 000.) |
| Konfigurační server | Konfigurační server musí být schopný zpracovat denní kapacitu četnosti změn ve všech úlohách spuštěných na chráněných počítačích. Konfigurační počítač musí mít dostatečnou šířku pásma pro průběžnou replikaci dat do Azure Storage. Osvědčeným postupem je umístit konfigurační server do stejného segmentu sítě a sítě LAN jako počítače, které chcete chránit. Konfigurační server můžete umístit do jiné sítě, ale počítače, které chcete chránit, by měly mít viditelnost sítě vrstvy 3. Doporučení velikosti konfiguračního serveru jsou shrnutá v tabulce v následující části. |
| Procesový server | První procesový server je ve výchozím nastavení nainstalován na konfiguračním serveru. Pro škálování prostředí můžete nasadit další procesové servery. Procesový server přijímá replikační data z chráněných počítačů. Procesový server optimalizuje data pomocí ukládání do mezipaměti, komprese a šifrování. Procesový server pak odešle data do Azure. Počítač procesového serveru musí mít k provedení těchto úloh dostatek prostředků. Procesový server používá mezipaměť založenou na disku. Pro zpracování změn dat uložených v případě výpadku nebo výpadku sítě použijte samostatný disk mezipaměti o velikosti 600 GB nebo více. |
Doporučení velikosti konfiguračního serveru a sestaveného procesového serveru
Konfigurační server, který používá připravený procesový server k ochraně úloh, může zpracovávat až 200 virtuálních počítačů na základě následujících konfigurací:
| Procesor | Memory (Paměť) | Velikost disku mezipaměti | Rychlost změn dat | Chráněné počítače |
|---|---|---|---|---|
| 8 virtuálních procesorů (2 sokety × 4 jádra @ 2,5 GHz) | 16 GB | 300 GB | 500 GB nebo méně | Slouží k replikaci méně než 100 počítačů. |
| 12 virtuálních procesorů (2 sokety × 6 jader @ 2,5 GHz) | 18 GB | 600 GB | 501 GB až 1 TB | Slouží k replikaci 100 na 150 počítačů. |
| 16 virtuálních procesorů (2 sokety × 8 jader @ 2,5 GHz) | 32 GB | 1 TB | >1 TB až 2 TB | Slouží k replikaci 151 na 200 počítačů. |
| Nasaďte jiný konfigurační server pomocí šablony OVF. | Pokud replikujete více než 200 počítačů, nasaďte nový konfigurační server. | |||
| Nasaďte jiný procesový server. | >2 TB | Nasaďte nový procesový server se škálováním na více instancí, pokud je celková denní rychlost změn dat větší než 2 TB. |
V těchto konfiguracích:
- Každý zdrojový počítač má tři disky o velikosti 100 GB.
- Pro měření disku mezipaměti jsme použili srovnávací testy úložiště osmi jednotek sdíleného přístupového podpisu o 10 K RPM s RAID 10.
Doporučení velikosti pro procesový server
Procesový server je komponenta, která zpracovává replikaci dat v Azure Site Recovery. Pokud je denní četnost změn větší než 2 TB, musíte přidat procesové servery se škálováním na více instancí, aby se zvládlo zatížení replikace. Pokud chcete provést horizontální navýšení kapacity, můžete:
- Zvyšte počet konfiguračních serverů nasazením pomocí šablony OVF. Můžete například chránit až 400 počítačů pomocí dvou konfiguračních serverů.
- Přidejte procesové servery se škálováním na více systémů. Procesové servery se škálováním na více systémů slouží ke zpracování provozu replikace místo konfiguračního serveru (nebo kromě něj).
Následující tabulka popisuje tento scénář:
- Nastavíte procesový server se škálováním na více systémů.
- Nakonfigurovali jste chráněné virtuální počítače tak, aby používaly procesový server se škálováním na více systémů.
- Každý chráněný zdrojový počítač má tři disky o velikosti 100 GB.
| Další procesový server | Velikost disku mezipaměti | Rychlost změn dat | Chráněné počítače |
|---|---|---|---|
| 4 virtuální procesory (2 sokety * 2 jádra @ 2,5 GHz), 8 GB paměti | 300 GB | 250 GB nebo méně | Slouží k replikaci 85 nebo méně počítačů. |
| 8 virtuálních procesorů (2 sokety * 4 jádra @ 2,5 GHz), 12 GB paměti | 600 GB | 251 GB až 1 TB | Slouží k replikaci 86 na 150 počítačů. |
| 12 vCPU (2 sokety * 6 jader @ 2,5 GHz) 24 GB paměti | 1 TB | >1 TB až 2 TB | Slouží k replikaci 151 na 225 počítačů. |
Způsob škálování serverů závisí na vašich preferencích pro model vertikálního navýšení kapacity nebo horizontálního navýšení kapacity. Pokud chcete vertikálně navýšit kapacitu, nasaďte několik vysoce výkonných konfiguračních serverů a procesových serverů. Pokud chcete škálovat na více instancí, nasaďte více serverů, které mají méně prostředků. Pokud například chcete chránit 200 počítačů s celkovou denní rychlostí změn dat 1,5 TB, můžete provést jednu z následujících akcí:
- Nastavte jeden procesový server (16 vCPU, 24 GB paměti RAM).
- Nastavte dva procesové servery (2 x 8 vCPU, 2* 12 GB paměti RAM).
Řízení šířky pásma sítě
Po použití Plánovače nasazení Site Recovery k výpočtu šířky pásma, kterou potřebujete pro replikaci (počáteční replikace a pak rozdíl), máte několik možností pro řízení šířky pásma, která se používá pro replikaci:
- Omezení šířky pásma: Provoz VMware, který se replikuje do Azure, prochází přes konkrétní procesový server. Šířku pásma můžete omezovat na počítačích, které běží jako procesové servery.
- Vlivová šířka pásma: Šířku pásma používanou pro replikaci můžete ovlivnit pomocí několika klíčů registru:
- Hodnota registru HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows Azure Backup\Replication\UploadThreadsPerVM určuje počet vláken, která se používají pro přenos dat (počáteční nebo rozdílová replikace) disku. Vyšší hodnota zvětšuje šířku pásma sítě využívané pro replikaci.
- Hodnota registru HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows Azure Backup\Replication\DownloadThreadsPerVM určuje počet vláken používaných k přenosu dat během navrácení služeb po obnovení.
Omezení šířky pásma
Otevřete modul snap-in konzoly MMC služby Azure Backup na počítači, který používáte jako procesový server. Ve výchozím nastavení je zástupce služby Backup k dispozici na ploše nebo v následující složce: C:\Program Files\Microsoft Azure Recovery Services Agent\bin.
V modulu snap-in vyberte Změnit vlastnosti.

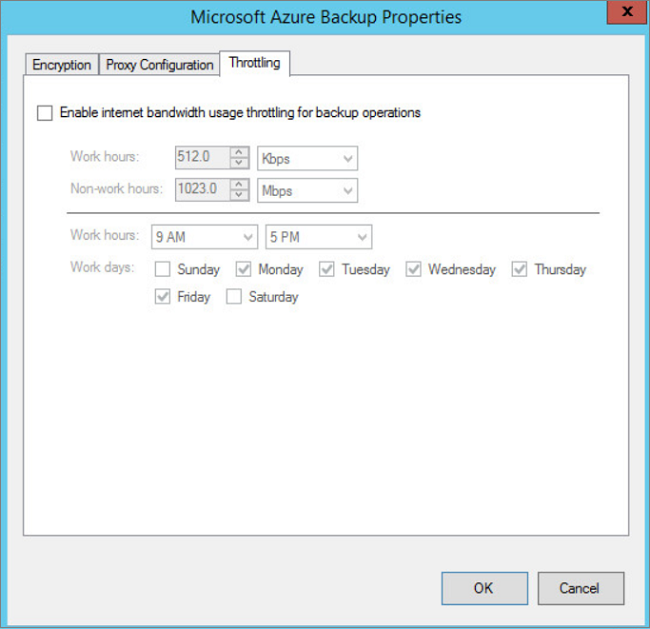

Na kartě Omezování vyberte Povolit omezení využití šířky pásma internetu pro operace zálohování. Nastavte limity pro pracovní a nepracovní dobu. Platné rozsahy jsou od 512 kB/s do 1,023 MB/s.
Pro nastavení omezování můžete také použít rutinu Set OBMachineSetting. Tady je příklad:
$mon = [System.DayOfWeek]::Monday
$tue = [System.DayOfWeek]::Tuesday
Set-OBMachineSetting -WorkDay $mon, $tue -StartWorkHour "9:00:00" -EndWorkHour "18:00:00" -WorkHourBandwidth (512*1024) -NonWorkHourBandwidth (2048*1024)
Set-OBMachineSetting -NoThrottle označuje, že není požadováno žádné omezování.
Změna šířky pásma sítě pro virtuální počítač
- V registru virtuálního počítače přejděte na HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows Azure Backup\Replication.
- Pokud chcete změnit přenosy šířky pásma na replikovacím disku, upravte hodnotu UploadThreadsPerVM. Pokud klíč neexistuje, vytvořte ho.
- Pokud chcete změnit šířku pásma pro přenosy po obnovení z Azure, upravte hodnotu DownloadThreadsPerVM.
- Výchozí hodnota každého klíče je 4. V síti s „nadměrným zřízením“ je třeba tyto klíče registru změnit z výchozích hodnot. Maximální hodnota, kterou můžete použít, je 32. Monitorováním provozu hodnotu optimalizujte.
Nastavení infrastruktury Site Recovery pro ochranu více než 500 virtuálních počítačů
Než nastavíte infrastrukturu Site Recovery, získejte přístup k prostředí, abyste změřili následující faktory: kompatibilní virtuální počítače, denní rychlost změn dat, požadovanou šířku pásma sítě pro cíl bodu obnovení, počet požadovaných komponent Site Recovery a dobu potřebnou k dokončení počáteční replikace. Provedením následujících kroků shromážděte požadované informace:
- Pokud chcete tyto parametry změřit, spusťte Plánovač nasazení Site Recovery ve vašem prostředí. Užitečné pokyny najdete v tématu O Plánovači nasazení Site Recovery pro VMware do Azure.
- Nasaďte konfigurační server, který splňuje doporučení velikosti konfiguračního serveru. Pokud vaše produkční úloha překročí 650 virtuálních počítačů, nasaďte jiný konfigurační server.
- Na základě naměřené denní frekvence změn dat nasaďte procesové servery se škálováním na více instancí s využitím pokynů pro velikost.
- Pokud očekáváte, že rychlost změny dat pro diskový virtuální počítač překročí 2 MB/s, ujistěte se, že používáte spravované disky Úrovně Premium. Plánovač nasazení Site Recovery běží po určité časové období. Špičky v rychlosti změn dat v jiných časech nemusí být zachyceny v sestavě.
- Nastavte šířku pásma sítě na základě cíle bodu obnovení, kterého chcete dosáhnout.
- Po nastavení infrastruktury povolte zotavení po havárii pro vaši úlohu. Postup najdete v tématu Nastavení zdrojového prostředí pro replikaci Z VMware do Azure.

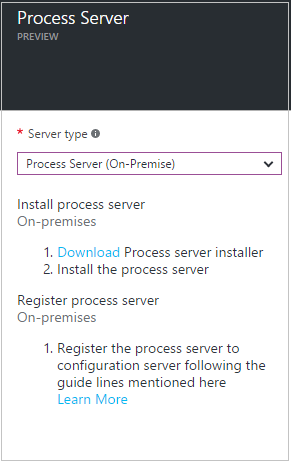

Nasazení dalších procesových serverů
Pokud škálujete nasazení nad 200 zdrojových počítačů nebo pokud máte celkovou denní četnost změn větší než 2 TB, musíte přidat procesové servery pro zpracování objemu provozu. Vylepšili jsme produkt ve verzi 9.24 tak, aby poskytoval výstrahy procesového serveru při nastavování procesového serveru se škálováním na více systémů. Nastavte procesový server tak, aby chránil nové zdrojové počítače nebo vyrovnává zatížení.
Migrace počítačů pro použití nového procesového serveru

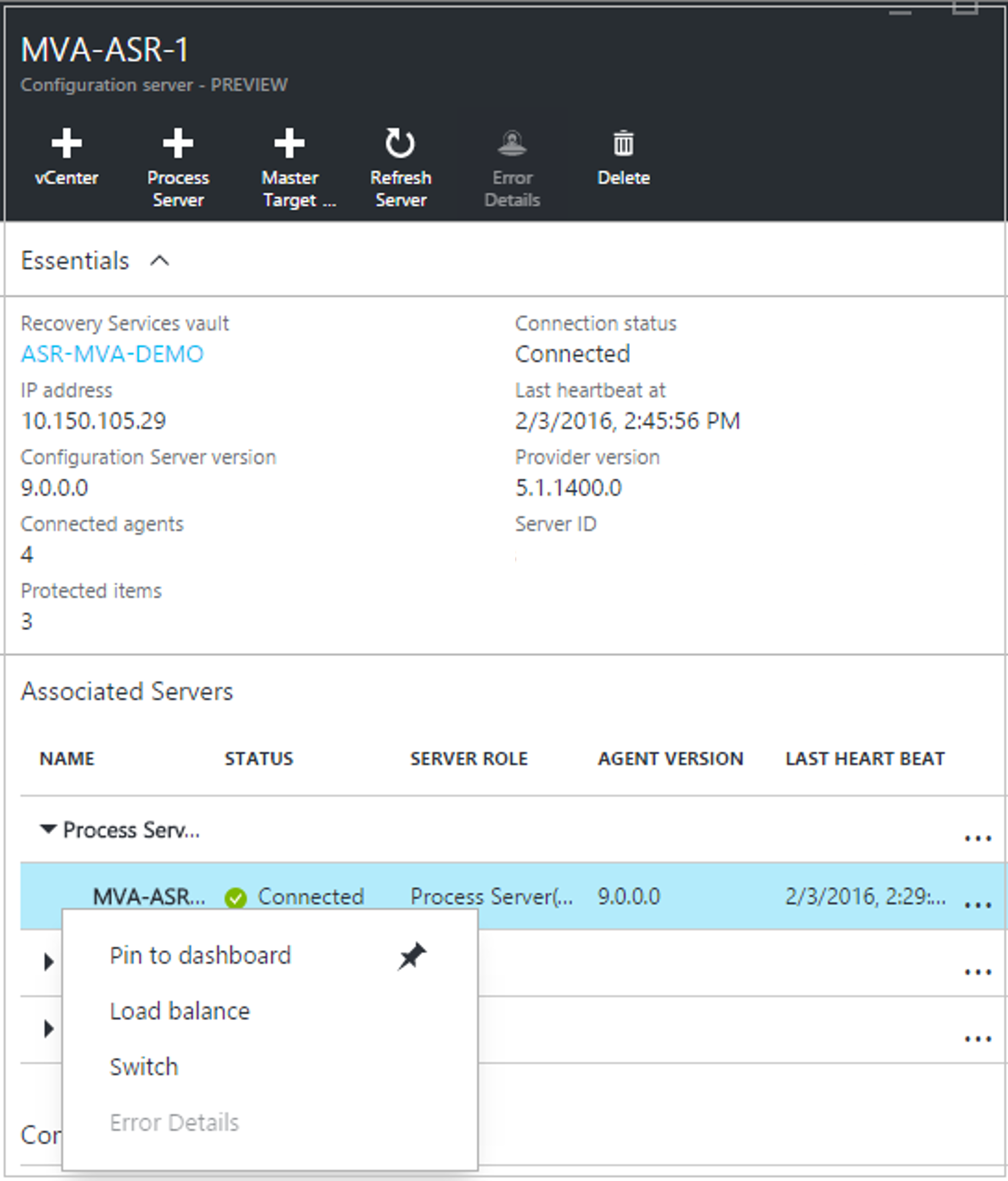

Vyberte Nastavení>serverů Site Recovery. Vyberte konfigurační server a potom rozbalte procesové servery.
Klikněte pravým tlačítkem myši na procesový server, který se právě používá, a pak vyberte Přepnout.
V části Vybrat cílový procesový server vyberte nový procesový server, který chcete použít. Pak vyberte virtuální počítače, které bude server zpracovávat. Pokud chcete získat informace o serveru, vyberte ikonu informací. Pro usnadnění rozhodování o zatížení se zobrazí průměrný prostor potřebný k replikaci každého vybraného virtuálního počítače na nový procesový server. Výběrem značky zaškrtnutí zahájíte replikaci na nový procesový server.
Nasazení dalších hlavních cílových serverů
V následujících scénářích se vyžaduje více než jeden hlavní cílový server:
- Chcete chránit virtuální počítač s Linuxem.
- Hlavní cílový server dostupný na konfiguračním serveru nemá přístup k úložišti dat virtuálního počítače.
- Celkový počet disků na hlavním cílovém serveru (počet místních disků na serveru a počet disků, které mají být chráněny) je větší než 60 disků.
Informace o přidání hlavního cílového serveru pro virtuální počítač s Linuxem najdete v tématu Instalace hlavního cílového serveru Linuxu pro navrácení služeb po obnovení.
Přidání hlavního cílového serveru pro virtuální počítač s Windows:
Přejděte do konfiguračních serverů infrastruktury>služby Site Recovery v trezoru>služby Recovery Services.

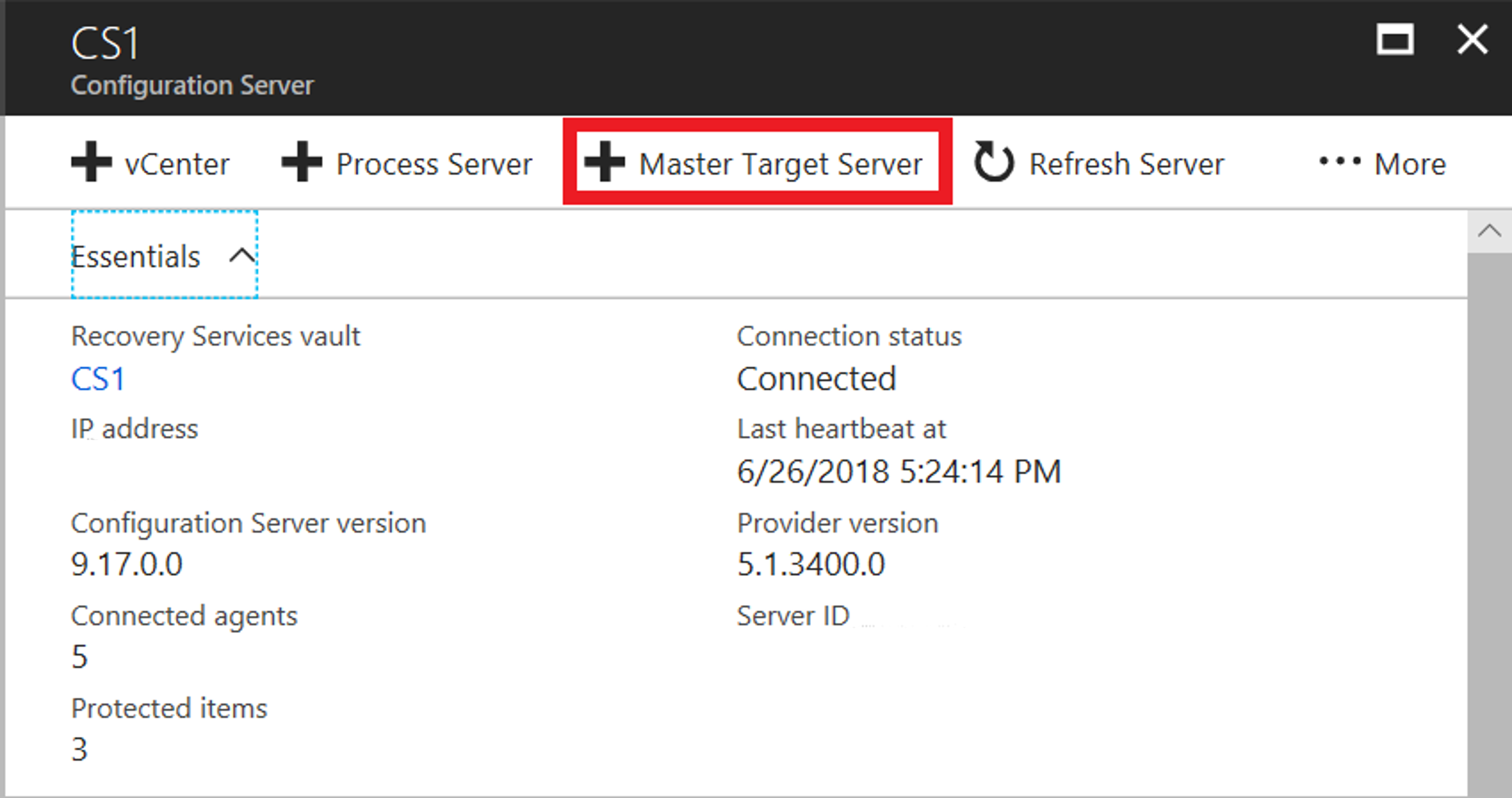

Vyberte požadovaný konfigurační server a pak vyberte Hlavní cílový server.
Stáhněte si jednotný instalační soubor a spusťte ho na virtuálním počítači a nastavte hlavní cílový server.

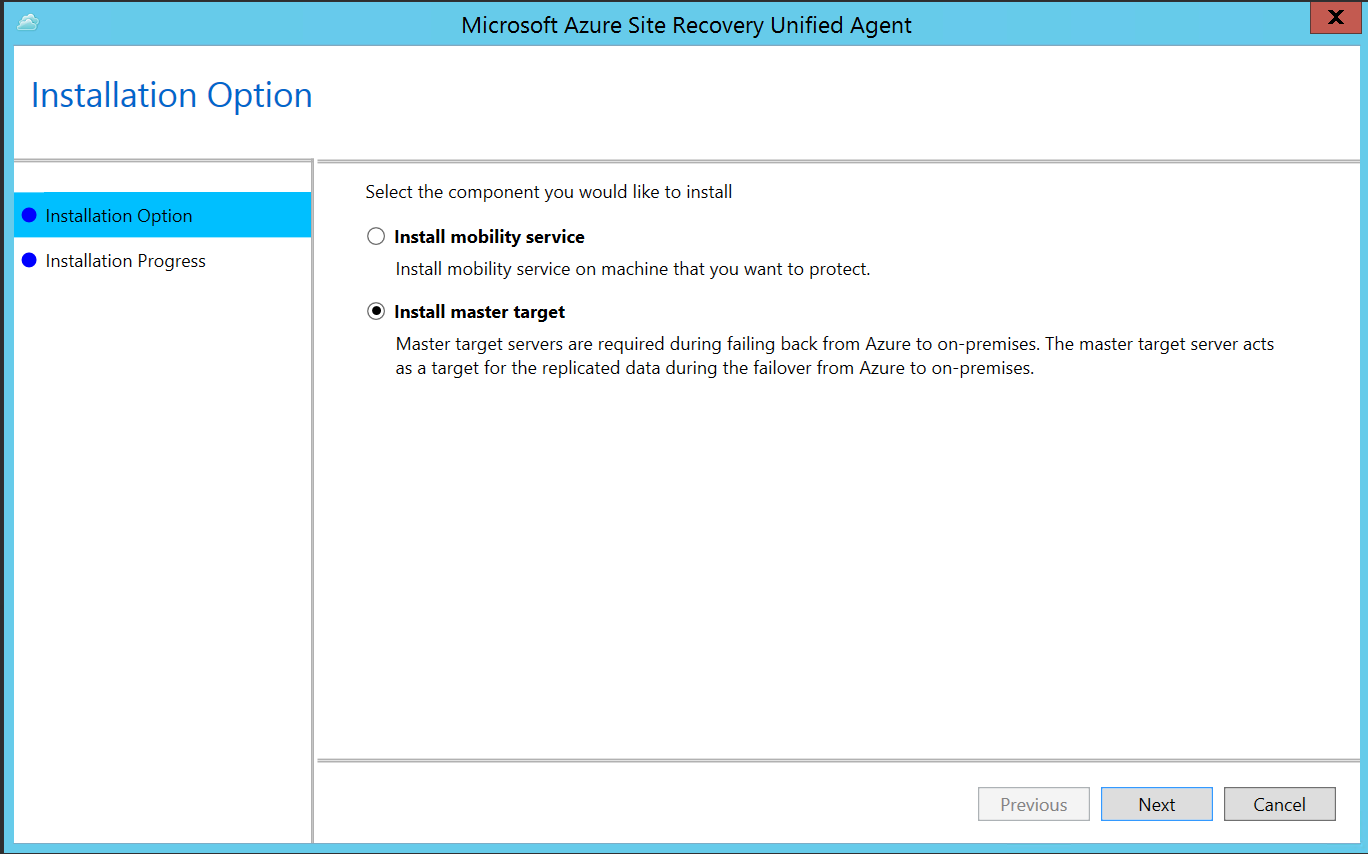

Vyberte Nainstalovat hlavní cíl>Další.

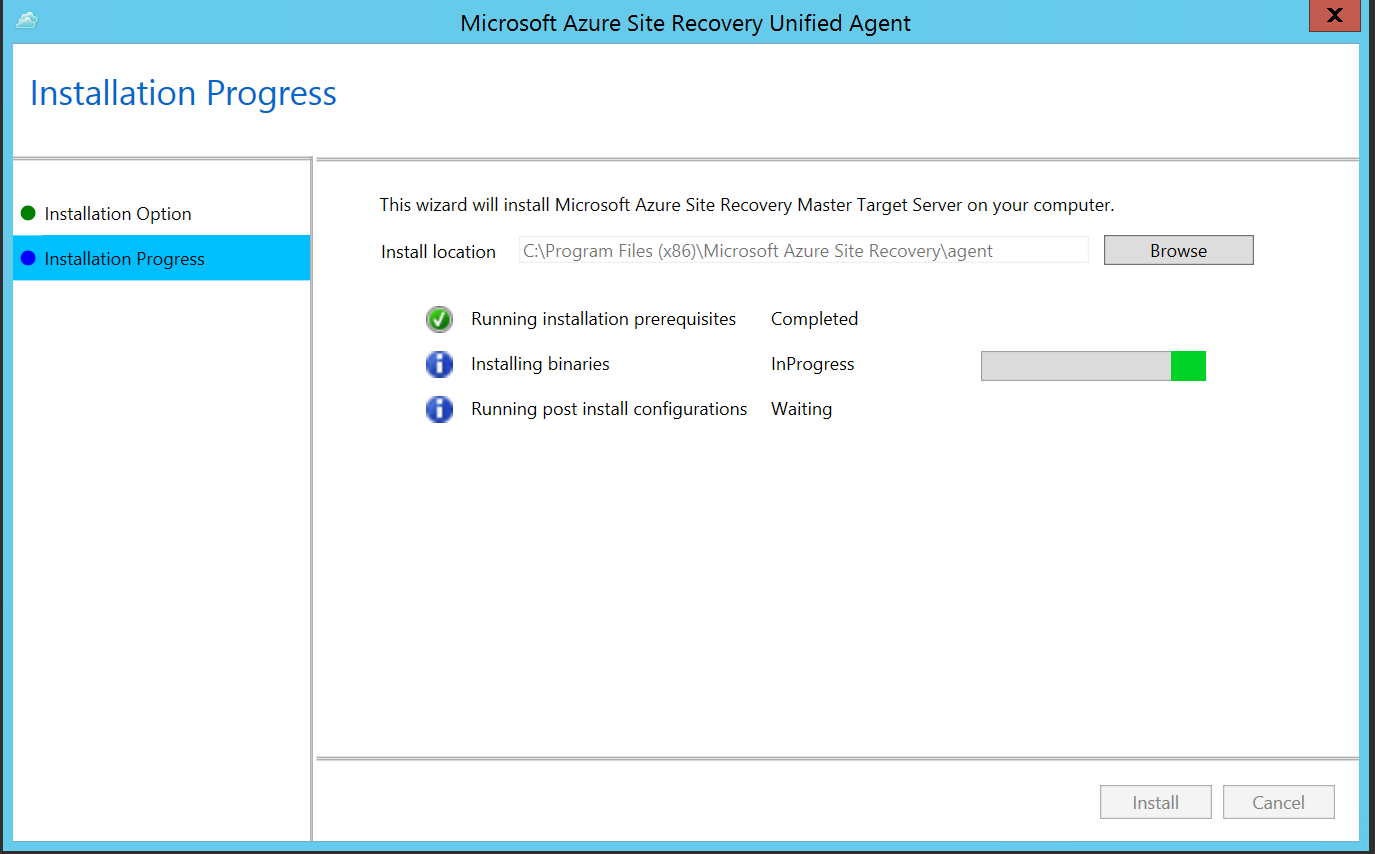

Vyberte výchozí umístění instalace a pak vyberte Nainstalovat.

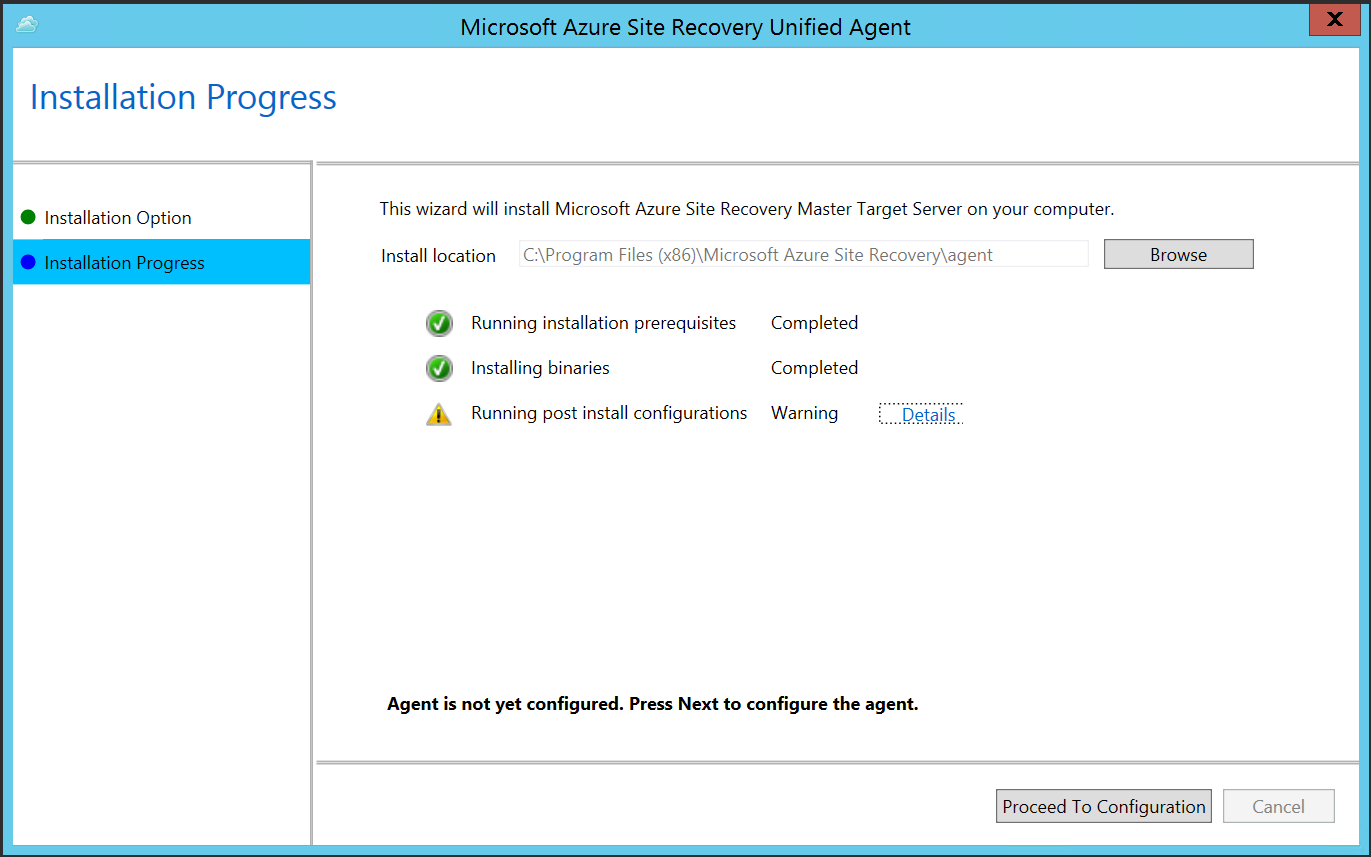

Pokud chcete hlavní cíl zaregistrovat na konfiguračním serveru, vyberte Pokračovat v konfiguraci.

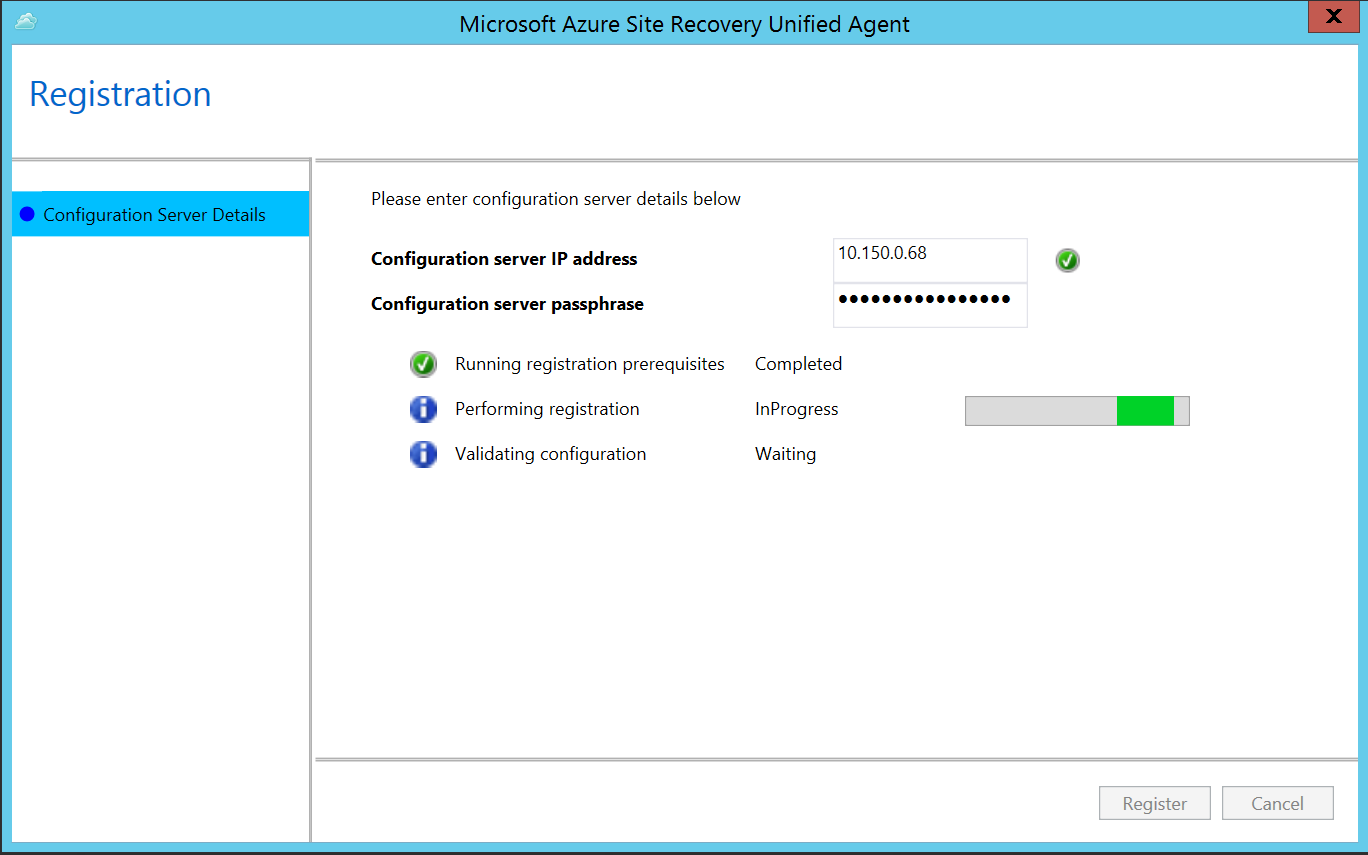

Zadejte IP adresu konfiguračního serveru a zadejte heslo. Informace o vygenerování přístupového hesla najdete v tématu Generování přístupového hesla konfiguračního serveru.
Vyberte Zaregistrovat. Po dokončení registrace vyberte Dokončit.
Po úspěšném dokončení registrace se server zobrazí na webu Azure Portal na konfiguračních serverech infrastruktury>služby Recovery Services vault>Site Recovery v hlavních cílových serverech konfiguračního serveru.
Poznámka:
Stáhněte si nejnovější verzi jednotného instalačního souboru hlavního cílového serveru pro Windows.
Další kroky
Stáhněte a spusťte Plánovač nasazení Site Recovery.
