使用 Private Link 將 Azure Front Door Premium 連線到 Azure 應用程式閘道 (預覽)

發行項
09/26/2024

本文會引導您完成相關步驟，將 Azure Front Door Premium 設定為使用 Azure Private Link 私下連線到您的 Azure 應用程式閘道。

必要條件

具有有效訂用帳戶的 Azure 帳戶。免費建立帳戶。
已在本地安裝 Azure PowerShell 或 Azure Cloud Shell。

注意

建議您使用 Azure Az PowerShell 模組來與 Azure 互動。若要開始使用，請參閱安裝 Azure PowerShell (部分機器翻譯)。若要了解如何移轉至 Az PowerShell 模組，請參閱將 Azure PowerShell 從 AzureRM 移轉至 Az。

Azure Cloud Shell

Azure Cloud Shell 是裝載於 Azure 中的互動式殼層環境，可在瀏覽器中使用。您可以使用 Bash 或 PowerShell 搭配 Cloud Shell，與 Azure 服務共同使用。您可以使用 Cloud Shell 預先安裝的命令，執行本文提到的程式碼，而不必在本機環境上安裝任何工具。

要啟動 Azure Cloud Shell：

選項	範例/連結
選取程式碼或命令區塊右上角的 [試試看]。選取 [試試看] 並不會自動將程式碼或命令複製到 Cloud Shell 中。
請前往 https://shell.azure.com，或選取 [啟動 Cloud Shell] 按鈕，在瀏覽器中開啟 Cloud Shell。
選取 Azure 入口網站右上方功能表列上的 [Cloud Shell] 按鈕。

若要使用 Azure Cloud Shell：

啟動 Cloud Shell。
選取程式碼區塊 (或命令區塊) 上的 [複製] 按鈕以複製程式碼或命令。
透過在 Windows 和 Linux 上選取 Ctrl+Shift+V；或在 macOS 上選取 Cmd+Shift+V，將程式碼或命令貼到 Cloud Shell 工作階段中。
選取 Enter 鍵執行程式碼或命令。

擁有正常運作的 Azure Front Door Premium 設定檔和端點。如需如何建立 Azure Front Door 設定檔的詳細資訊，請參閱建立 Front Door - PowerShell。
擁有正常運作的 Azure 應用程式閘道。如需如何建立應用程式閘道的詳細資訊，請參閱使用 Azure PowerShell 藉由 Azure 應用程式閘道引導網路流量

啟用對 Azure 應用程式閘道的私人連線

請遵循設定 Azure 應用程式閘道的 Private Link 中的指示，但不要完成建立私人端點的最後一個步驟。

建立來源群組，並將應用程式閘道新增為來源

使用 New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject (英文) 來建立用於儲存健全狀態探查設定的記憶體內部物件。

$healthProbeSetting = New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject `
    -ProbeIntervalInSecond 60 `
    -ProbePath "/" `
    -ProbeRequestType GET `
    -ProbeProtocol Http

使用 New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject (英文) 來建立用於儲存負載平衡設定的記憶體內部物件。

$loadBalancingSetting = New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject `
    -AdditionalLatencyInMillisecond 50 `
    -SampleSize 4 `
    -SuccessfulSamplesRequired 3

執行 New-AzFrontDoorCdnOriginGroup (英文) 來建立包含應用程式閘道的來源群組。

$origingroup = New-AzFrontDoorCdnOriginGroup `
    -OriginGroupName myOriginGroup `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HealthProbeSetting $healthProbeSetting `
    -LoadBalancingSetting $loadBalancingSetting

使用 Get-AzApplicationGatewayFrontendIPConfig (英文) 命令來取得應用程式閘道的前端 IP 設定名稱。

$AppGw = Get-AzApplicationGateway -Name myAppGateway -ResourceGroupName myResourceGroup
$FrontEndIPs= Get-AzApplicationGatewayFrontendIPConfig  -ApplicationGateway $AppGw
$FrontEndIPs.name

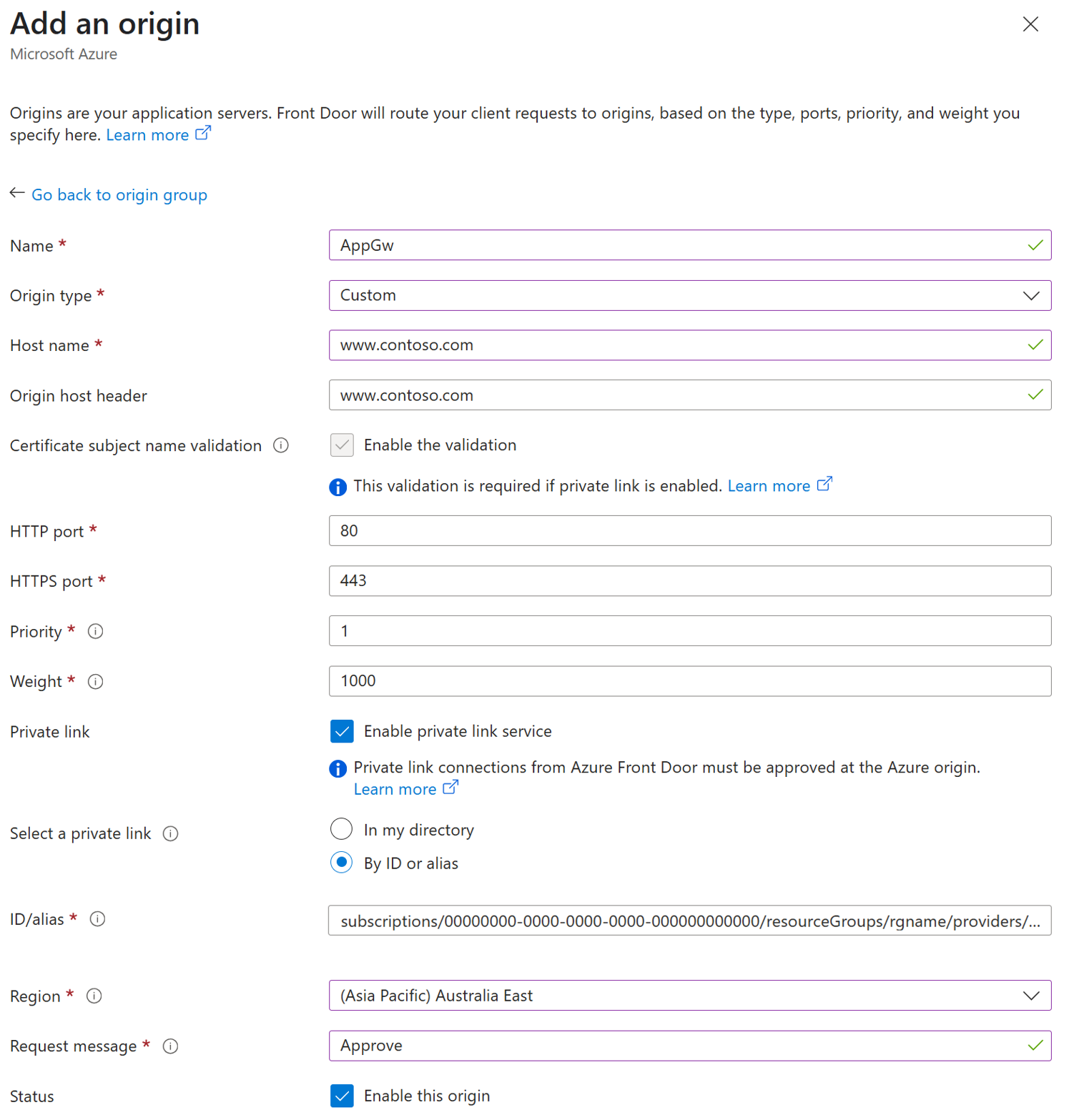

使用 New-AzFrontDoorCdnOrigin 命令將應用程式閘道新增至來源群組。

New-AzFrontDoorCdnOrigin `
    -OriginGroupName myOriginGroup `
    -OriginName myAppGatewayOrigin `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HostName 10.0.0.4 `
    -HttpPort 80 `
    -HttpsPort 443 `
    -OriginHostHeader 10.0.0.4 `
    -Priority 1 `
    -PrivateLinkId /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.Network/applicationGateways/myAppGateway `
    -SharedPrivateLinkResourceGroupId $FrontEndIPs.name `
    -SharedPrivateLinkResourcePrivateLinkLocation CentralUS `
    -SharedPrivateLinkResourceRequestMessage 'Azure Front Door private connectivity request' `
    -Weight 1000 `

注意

SharedPrivateLinkResourceGroupId 是 Azure 應用程式閘道前端 IP 設定的名稱。

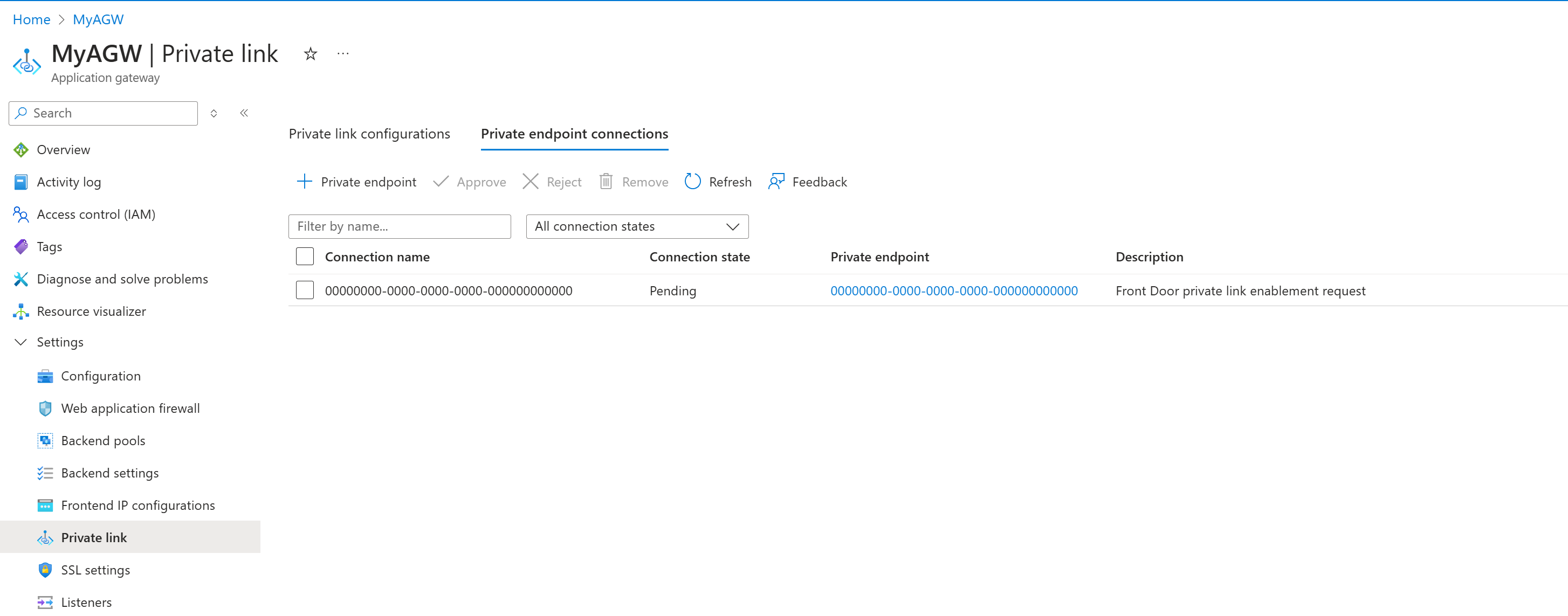

核准私人端點

執行 Get-AzPrivateEndpointConnection (英文) 來擷取需要核准之私人端點連線的連線名稱。

Get-AzPrivateEndpointConnection -ResourceGroupName myResourceGroup -ServiceName myAppGateway -PrivateLinkResourceType Microsoft.Network/applicationgateways

執行 Approve-AzPrivateEndpointConnection 來核准私人端點連線詳細資料。使用上一個步驟之輸出中的「名稱」值核准連線。

Get-AzPrivateEndpointConnection -Name aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb.bbbbbbbb-1111-2222-3333-cccccccccccc -ResourceGroupName myResourceGroup -ServiceName myAppGateway -PrivateLinkResourceType Microsoft.Network/applicationgateways

完成 Azure Front Door 設定

使用 New-AzFrontDoorCdnRoute (英文) 命令來建立將端點對應至來源群組的路由。此路由會將要求從端點轉送至來源群組。

# Create a route to map the endpoint to the origin group

$Route = New-AzFrontDoorCdnRoute `
    -EndpointName myFrontDoorEndpoint `
    -Name myRoute `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -ForwardingProtocol MatchRequest `
    -HttpsRedirect Enabled `
    -LinkToDefaultDomain Enabled `
    -OriginGroupId $origingroup.Id `
    -SupportedProtocol Http,Https

完成最後一個步驟之後，您的 Azure Front Door 設定檔現在已完全正常運作。

必要條件

在 Azure Cloud Shell 中使用 Bash 環境。如需詳細資訊，請參閱 Azure Cloud Shell 中的 Bash 快速入門。
若要在本地執行 CLI 參考命令，請安裝 Azure CLI。若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。
- 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。請遵循您終端機上顯示的步驟，完成驗證程序。如需其他登入選項，請參閱使用 Azure CLI 登入。
- 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。
- 執行 az version 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。

具有有效訂用帳戶的 Azure 帳戶。免費建立帳戶。
正常運作的 Azure Front Door Premium 設定檔和端點。請參閱建立 Front Door - CLI (部分機器翻譯)。
正常運作的 Azure 應用程式閘道。請參閱使用 Azure 應用程式閘道引導網路流量 - Azure CLI (部分機器翻譯)。

啟用對 Azure 應用程式閘道的私人連線

請遵循設定 Azure 應用程式閘道的 Private Link 中的步驟，並略過建立私人端點的最後一個步驟。

建立來源群組，並將應用程式閘道新增為來源

執行 az afd origin-group create (部分機器翻譯) 來建立來源群組。

az afd origin-group create \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --profile-name myFrontDoorProfile \
    --probe-request-type GET \
    --probe-protocol Http \
    --probe-interval-in-seconds 60 \
    --probe-path / \
    --sample-size 4 \
    --successful-samples-required 3 \
    --additional-latency-in-milliseconds 50

執行 az network application-gaeay frontend-ip list (部分機器翻譯) 來取得應用程式閘道的前端 IP 設定名稱。
```
az network application-gateway frontend-ip list --gateway-name myAppGateway --resource-group myResourceGroup
```

執行 az afd origin create (部分機器翻譯) 將應用程式閘道作為來源新增到來源群組。

az afd origin create \
    --enabled-state Enabled \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --origin-name myAppGatewayOrigin \
    --profile-name myFrontDoorProfile \
    --host-name 10.0.0.4 \
    --origin-host-header 10.0.0.4 \
    --http-port 80  \
    --https-port 443 \
    --priority 1 \
    --weight 500 \
    --enable-private-link true \
    --private-link-location centralus \
    --private-link-request-message 'Azure Front Door private connectivity request.' \
    --private-link-resource /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myRGAG/providers/Microsoft.Network/applicationGateways/myAppGateway \
    --private-link-sub-resource-type myAppGatewayFrontendIPName

注意

private-link-sub-resource-type 是 Azure 應用程式閘道前端 IP 設定名稱。

核准私人端點連線

執行 az network private-endpoint-connection list (部分機器翻譯) 來取得需要核准之私人端點連線的識別碼。

az network private-endpoint-connection list --name myAppGateway --resource-group myResourceGroup --type Microsoft.Network/applicationgateways

執行 az network private-endpoint-connection approve (部分機器翻譯) 以使用上一個步驟中的識別碼來核准私人端點連線。

az network private-endpoint-connection approve --id /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.Network/applicationGateways/myAppGateway/privateEndpointConnections/aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb.bbbbbbbb-1111-2222-3333-cccccccccccc

完成 Azure Front Door 設定

執行 az afd route create (部分機器翻譯) 來建立將端點對應至來源群組的路由。此路由會將要求從端點轉送至來源群組。

az afd route create \
    --resource-group myResourceGroup \
    --profile-name myFrontDoorProfile \
    --endpoint-name myFrontDoorEndpoint \
    --forwarding-protocol MatchRequest \
    --route-name myRoute \
    --https-redirect Enabled \
    --origin-group myOriginGroup \
    --supported-protocols Http Https \
    --link-to-default-domain Enabled

完成最後一個步驟之後，您的 Azure Front Door 設定檔現在已完全正常運作。

要避免的常見錯誤

設定已啟用 Azure Private Link 的 Azure 應用程式閘道來源時的常見錯誤如下：

先設定 Azure Front Door 來源，才在 Azure 應用程式閘道上設定 Azure Private Link。
使用 Azure Private Link 將 Azure 應用程式閘道來源新增至包含公用來源的現有來源群組。 Azure Front Door 不允許在相同的來源群組中混合使用公用來源和私人來源。

提供不正確的 Azure 應用程式閘道前端 IP 設定名稱作為 SharedPrivateLinkResourceGroupId 的值。

提供不正確的 Azure 應用程式閘道前端 IP 設定名稱作為 private-link-sub-resource-type 的值。

下一步

了解如何搭配儲存體帳戶使用 Private Link 服務。
