快速入門：使用 Azure 入口網站在事件方格命名空間上發佈和訂閱 MQTT 訊息

在本快速入門中，您會使用 Azure 入口網站 建立已啟用 MQTT 訊息代理程式的 Event Grid 命名空間、建立用戶端、用戶端群組和主題空間等子資源、授與用戶端發佈和訂閱主題空間的存取權，然後在用戶端之間發佈和接收訊息。

必要條件

• 如果您沒有 Azure 訂用帳戶，請建立 Azure 免費帳戶。
• 如果您不熟悉 Azure 事件方格，請先閱讀事件方格概觀，再開始本教學課程。
• 確定您的防火牆已開啟連接埠 8883。 本教學課程中的範例會使用 MQTT 通訊協定，其會透過連接埠 8883 進行通訊。 某些公司和教育網路環境可能會封鎖此連接埠。
• 您必須要有 X.509 用戶端憑證，以產生指紋並驗證用戶端連線。

產生樣本用戶端憑證和指紋

如果您還沒有憑證，您可以使用 步驟 CLI建立樣本憑證。 針對 Windows 請考慮手動安裝。

成功安裝 Step 之後，您應該在使用者設定檔資料夾中開啟命令提示字元 (Win+R 類型 %USERPROFILE%)。

1. 若要建立根憑證和中繼憑證，請執行下列命令。 請記住密碼，在下一個步驟中需要使用該密碼。

   step ca init --deployment-type standalone --name MqttAppSamplesCA --dns localhost --address 127.0.0.1:443 --provisioner MqttAppSamplesCAProvisioner


2. 使用所產生的 CA 檔案，為第一個用戶端建立憑證。 對於命令中的憑證和秘密檔案，確保使用正確的路徑。

   step certificate create client1-authn-ID client1-authn-ID.pem client1-authn-ID.key --ca .step/certs/intermediate_ca.crt --ca-key .step/secrets/intermediate_ca_key --no-password --insecure --not-after 2400h


3. 若要檢視指紋，請執行 Step 命令。

   step certificate fingerprint client1-authn-ID.pem


4. 現在，為第二個用戶端建立憑證。

   step certificate create client2-authn-ID client2-authn-ID.pem client2-authn-ID.key --ca .step/certs/intermediate_ca.crt --ca-key .step/secrets/intermediate_ca_key --no-password --insecure --not-after 2400h


5. 若要檢視要搭配第二個用戶端使用的指紋，請執行 Step 命令。

   step certificate fingerprint client2-authn-ID.pem


建立命名空間

1. 登入 Azure 入口網站。

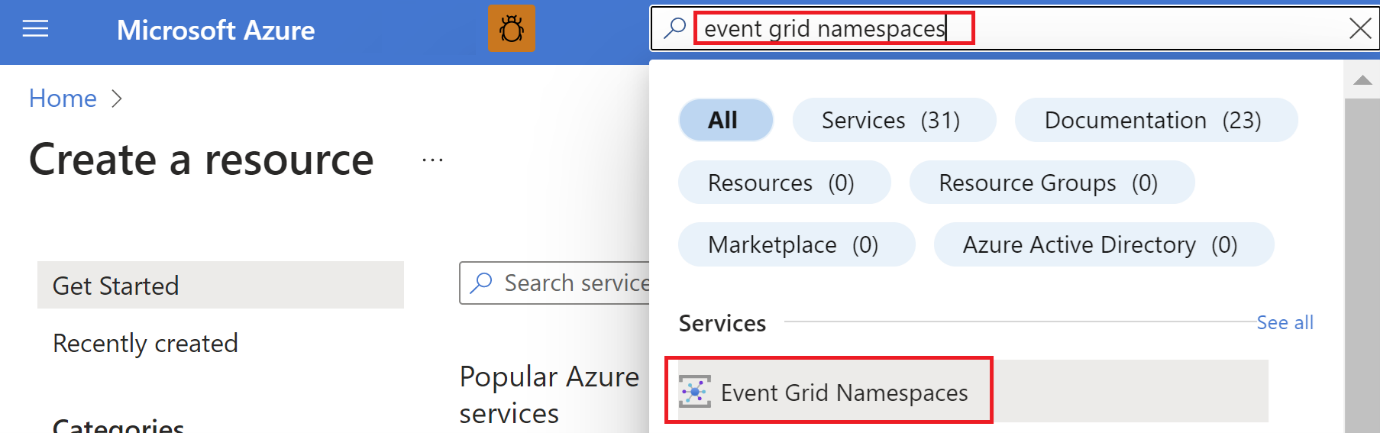

2. 在搜尋列中，輸入事件方格命名空間，然後從下拉式清單中選取 [事件方格命名空間]。



3. 在 [事件方格命名空間] 頁面上，選取工具列上的 [+ 建立]。

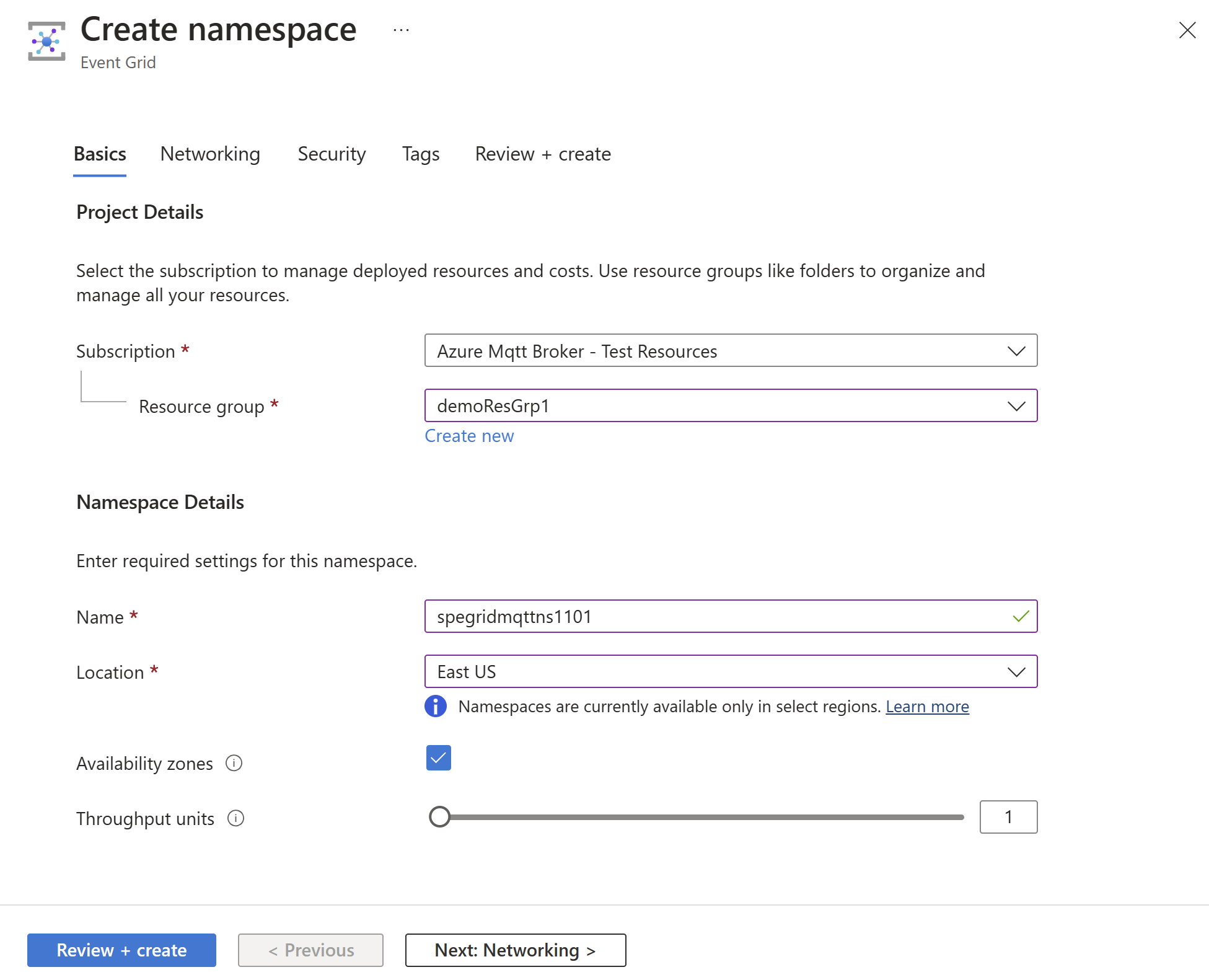

4. 在 [建立命名空間] 頁面上，遵循下列步驟：

   1. 選取 Azure 訂閱。

   2. 選取現有的資源群組或選取 [新建]，然後輸入資源群組的名稱。

   3. 提供命名空間的唯一名稱。 每個區域的命名空間名稱必須是唯一的，因為它代表 DNS 項目。 請勿使用影像中顯示的名稱。 而是建立您自己的名稱 - 它必須介於 3 到 50 個字元之間，且只包含值 a-z、A-Z、0-9 和 -。

   4. 選取事件方格命名空間的位置。 目前，事件方格命名空間僅適用於選取的區域。



5. 選取頁面底部的 [檢閱 + 建立] 。

6. 在 [建立命名空間] 頁面的 [檢閱 + 建立] 索引標籤上，選取 [建立]。

   注意

   若要讓快速入門保持簡單，您應使用 [基本] 頁面來建立命名空間。 如需在精靈的其他頁面上設定網路、安全性和其他設定的詳細步驟，請參閱建立命名空間。

7. 部署成功之後，選取 [移至資源] 以瀏覽至命名空間的 [事件方格命名空間概觀] 頁面。

8. 在 [概觀] 頁面中，您會看到 [MQTT 訊息代理程式] 處於 [停用] 狀態。 若要啟用 MQTT 訊息代理程式，請選取 [停用] 連結，它會將您重新導向至 [設定] 頁面。

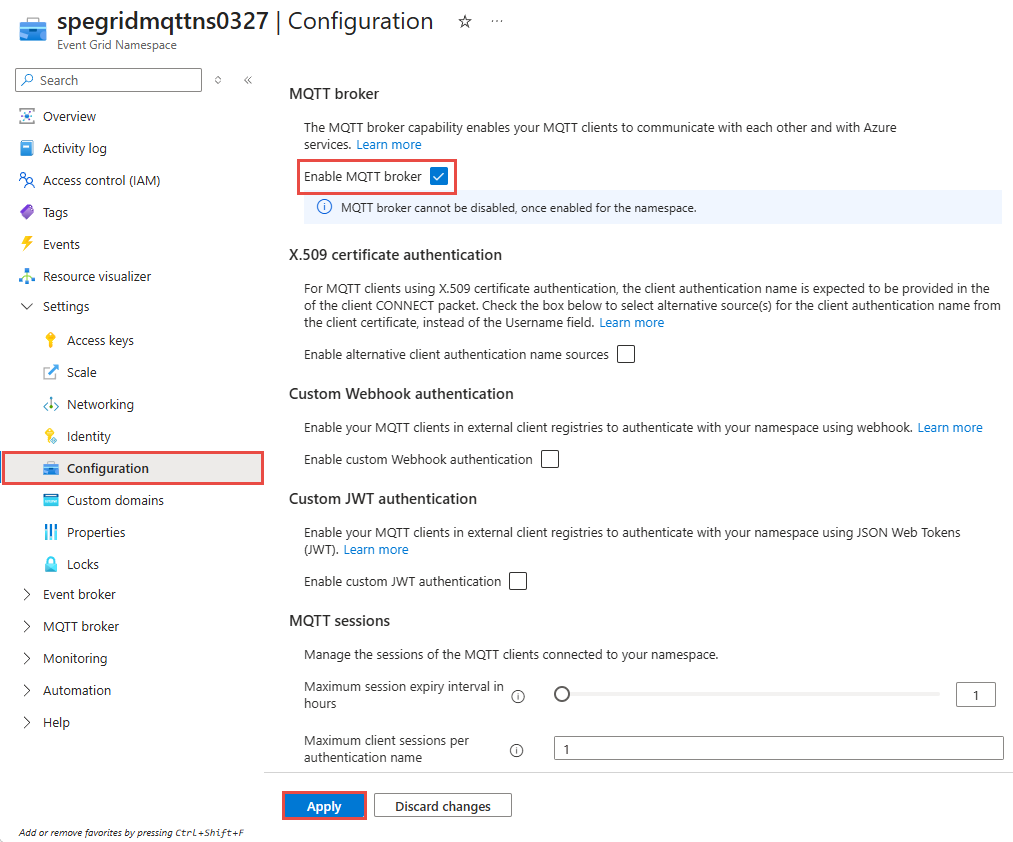

9. 在 [設定] 頁面上，選取 [啟用 MQTT 訊息代理程式] 選項，然後選取 [套用] 以套用設定。



建立用戶端

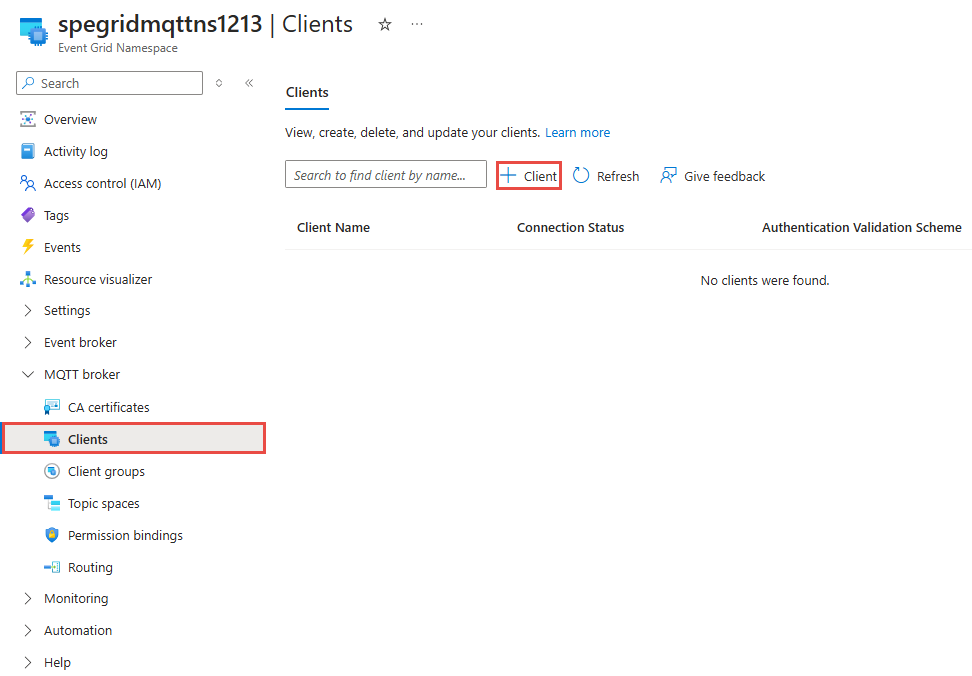

1. 在左側功能表上，選取 [MQTT 訊息代理程式] 區段中的 [用戶端]。

2. 在 [用戶端] 頁面上，選取工具列上的 [+ 用戶端]。

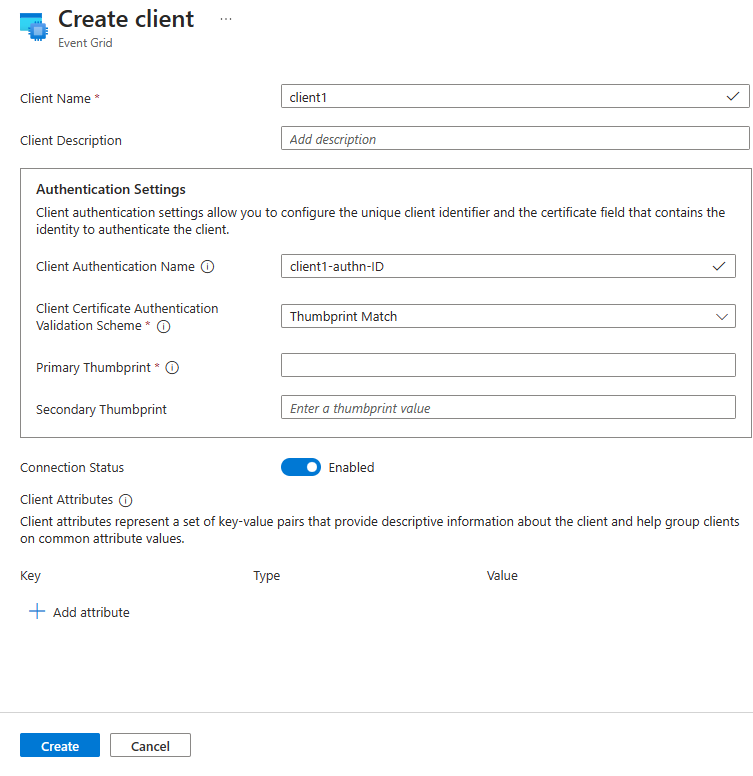

3. 在 [建立用戶端] 頁面上，輸入用戶端的名稱。 用戶端名稱在命名空間中必須是唯一的。

4. 用戶端驗證名稱預設為用戶端名稱。 在本教學課程中，將其變更為 client1-authn-ID。 您必須將此名稱納入為 CONNECT 封包中的 Username。

5. 在本教學課程中，您會使用指紋型驗證。 在 [主要指紋] 中包含第一個用戶端憑證的指紋。



6. 選取工具列上的 [建立] 以建立另一個用戶端。

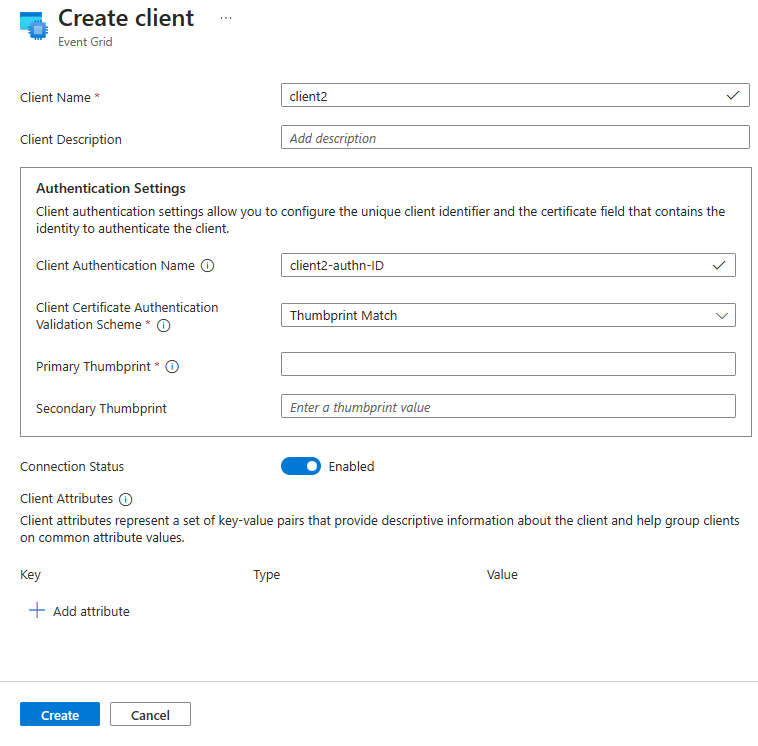

7. 重複上述步驟，以建立名為 client2 的第二個用戶端。 將驗證名稱變更為 client2-authn-ID，並在 [主要指紋] 中包含第二個用戶端憑證的指紋。



   注意

   • 為了簡化快速入門，您會使用指紋比對進行驗證。 如需使用 X.509 CA 憑證鏈結進行用戶端驗證的詳細步驟，請參閱使用憑證鏈結進行用戶端驗證。
   • 此外，我們使用預設 $all 用戶端群組，其中包含此練習的命名空間中的所有用戶端。 若要深入了解如何使用用戶端屬性建立自訂用戶端群組，請參閱用戶端群組。

建立主題空間

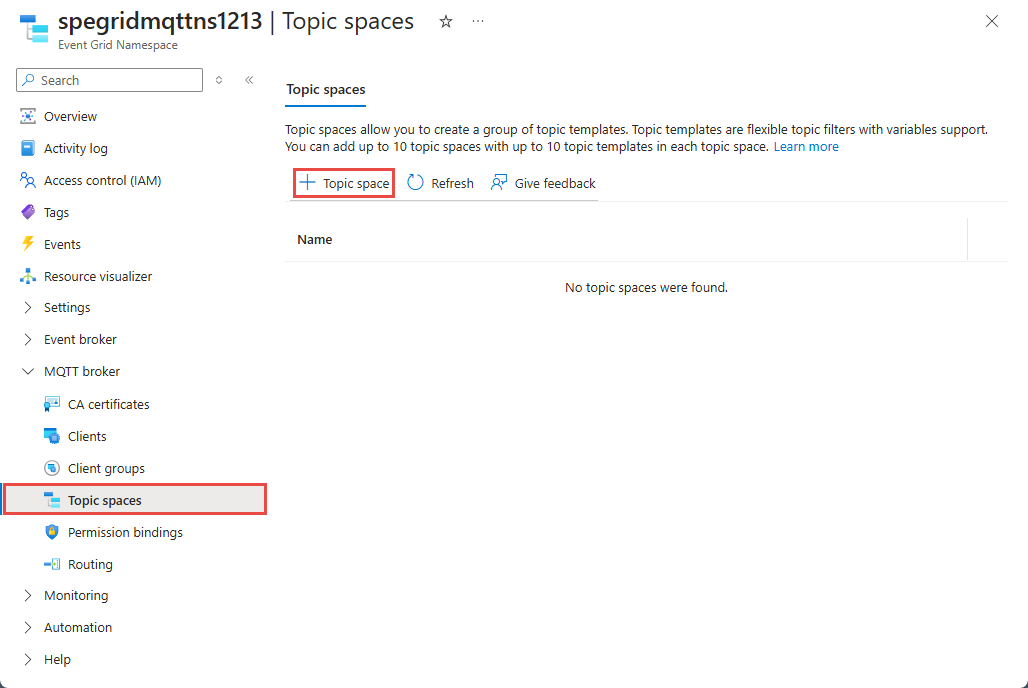

1. 在左側功能表上，選取 [MQTT 訊息代理程式] 區段中的 [主題空間]。

2. 在 [主題空間] 頁面上，選取工具列上的 [+ 主題空間]。

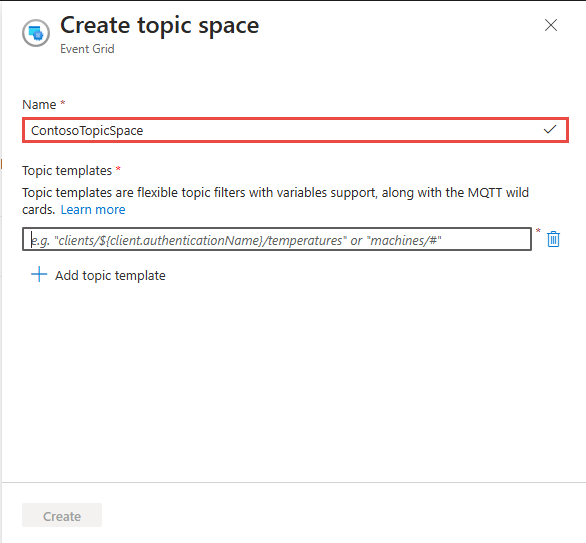

3. 在 [建立主題空間] 頁面上，提供主題空間的名稱。



4. 輸入主題範本的 contosotopics/topic1，然後選取 [建立] 以建立主題空間。



使用權限繫結設定存取控制

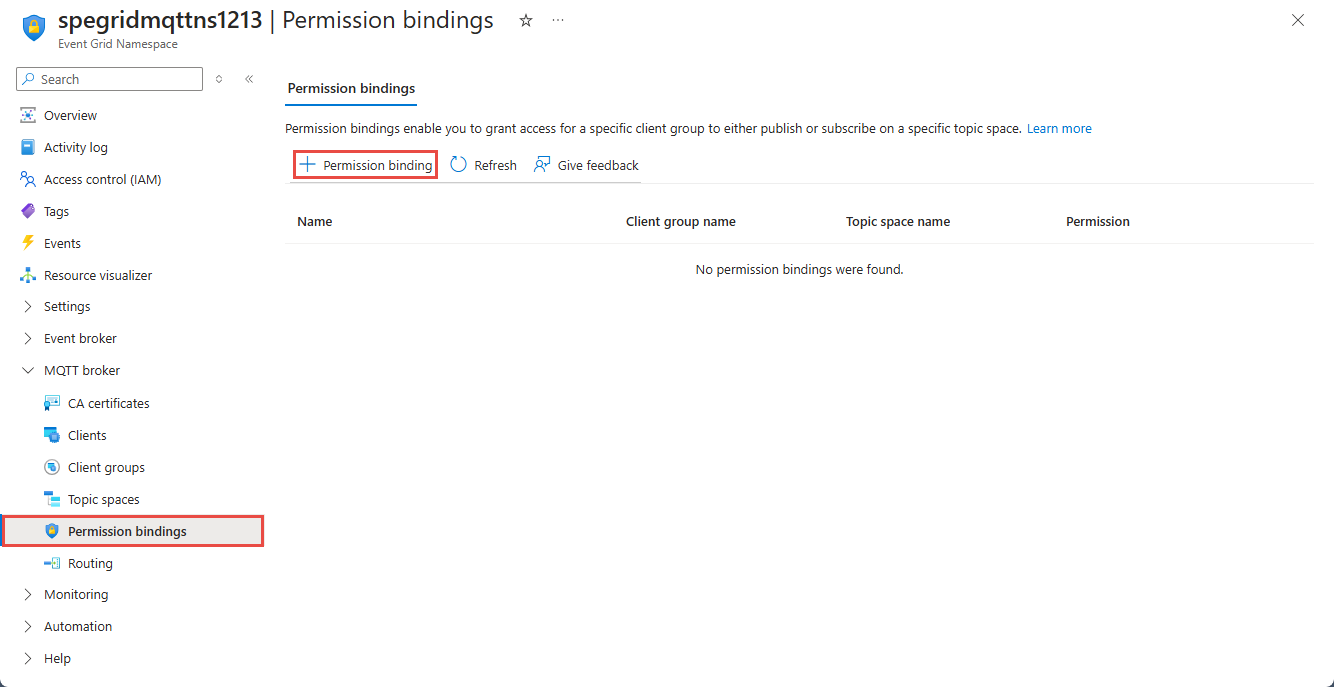

1. 在左側功能表上，選取 [MQTT 訊息代理程式] 區段中 的 [權限繫結]。

2. 在 [權限繫結] 頁面上，選取工具列上的 [+ 權限繫結]。

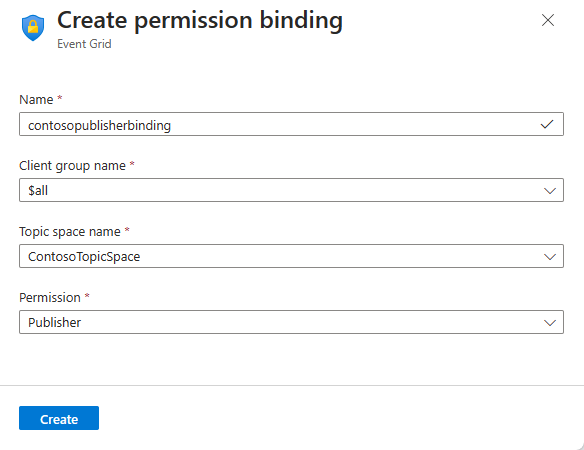

3. 設定權限繫結，如下所示：

   1. 提供權限繫結的名稱。 例如： contosopublisherbinding 。

   2. 針對 [用戶端群組名稱]，選取 [$all]。

   3. 針對 [主題空間名稱]，選取您在上一個步驟中建立的主題空間。

   4. 將 [發行者] 權限授予主題空間上的用戶端群組。



4. 選取 [建立] 以建立權限繫結。

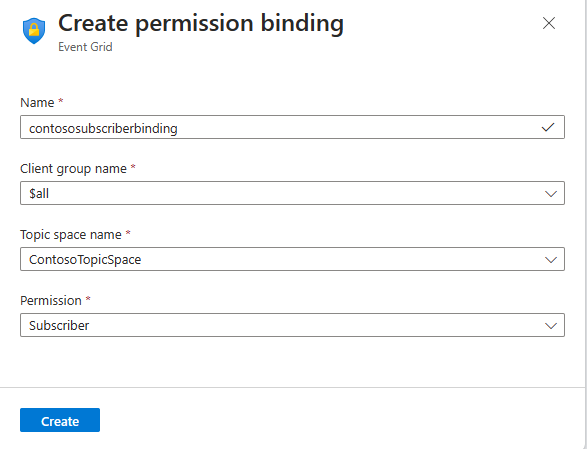

5. 選取工具列上的 [+ 權限繫結]，多建立一個權限繫結 (contososubscriberbinding)。

6. 如下所示提供名稱，並將對 [ContosoTopicSpace] 的 [訂閱者] 存取權提供給 [$all] 用戶端群組。



7. 選取 [建立] 以建立權限繫結。

使用 MQTTX 應用程式將用戶端連線到 EG 命名空間

1. 如需發佈/訂閱 MQTT 訊息，您可使用任何喜愛的工具。 為了示範目的，發佈/訂閱是使用 MQTTX 應用程式來顯示，您可以從 https://mqttx.app/ 下載該應用程式。

2. 選擇左側 + 導覽欄上的 。

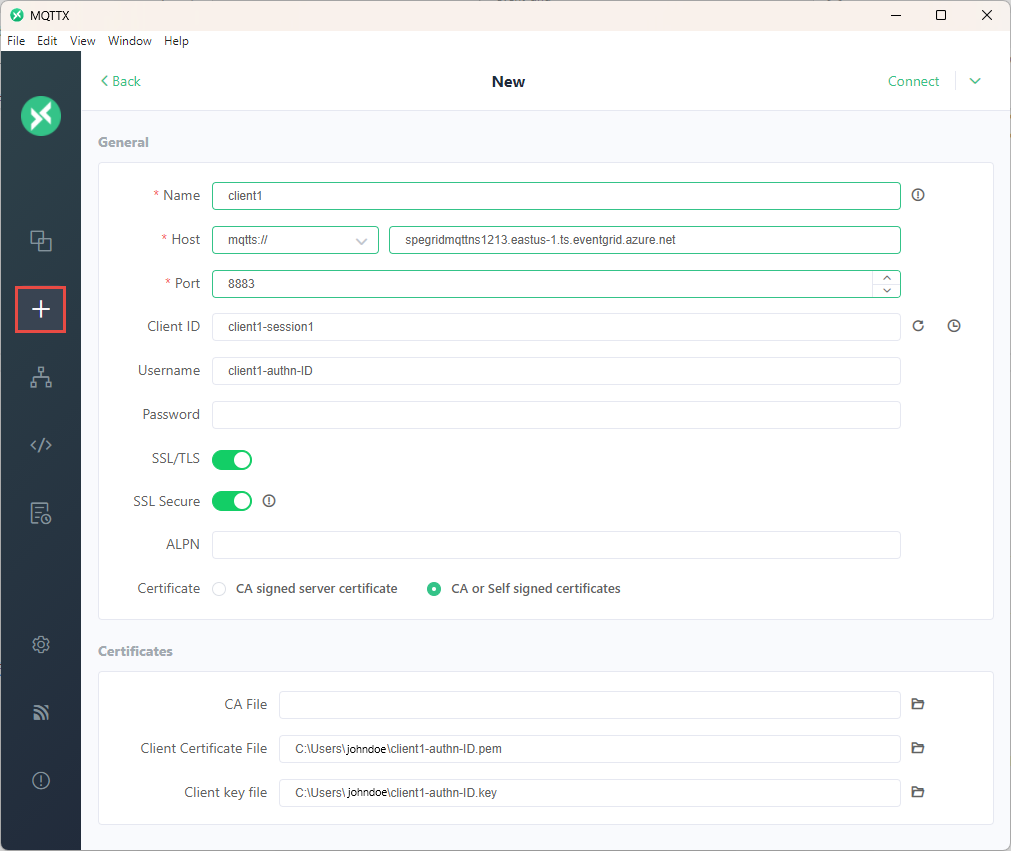

3. 使用以下內容設定 client1：

   • [名稱] 為 client1 (此值可以是任何值)

   • [用戶端識別碼] 為 client1-session1 (CONNECT 套件中的用戶端識別碼用來識別用戶端連線的工作階段識別碼)

   • [使用者名稱] 為 client1-authn-ID。 此值必須符合您在 Azure 入口網站中建立用戶端時所指定的 [用戶端驗證名稱] 值。

     重要

     使用者名稱必須符合用戶端中繼資料中的用戶端驗證名稱。

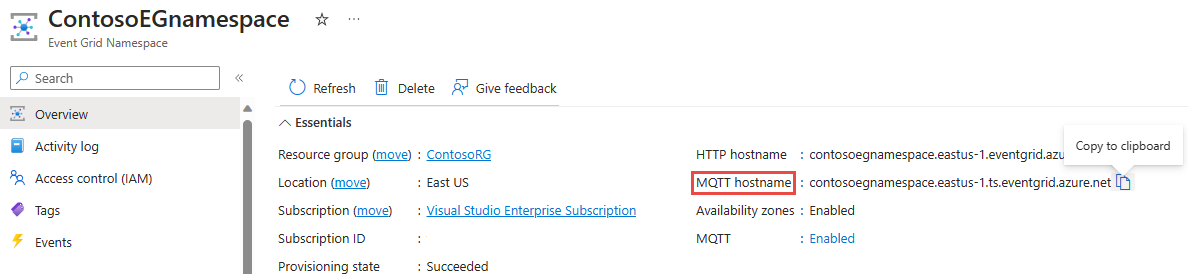

4. 從命名空間的 [概觀] 頁面，將主機名稱更新為 MQTT 主機名稱。



5. 將 [連接埠] 更新為 [8883]。

6. 將 [SSL/TLS] 切換為 [開啟]。

7. 將 [SSL 安全] 切換為 [開啟]，以確保服務憑證驗證。

8. 選取 [憑證] 作為 [CA] 或 [自我簽署憑證]。

9. 提供用戶端憑證檔案的路徑。

10. 提供用戶端金鑰檔案的路徑。

11. 其餘的設定可保留預先定義的預設值。



12. 選取 [連線] 將用戶端連線至 MQTT 訊息代理程式。

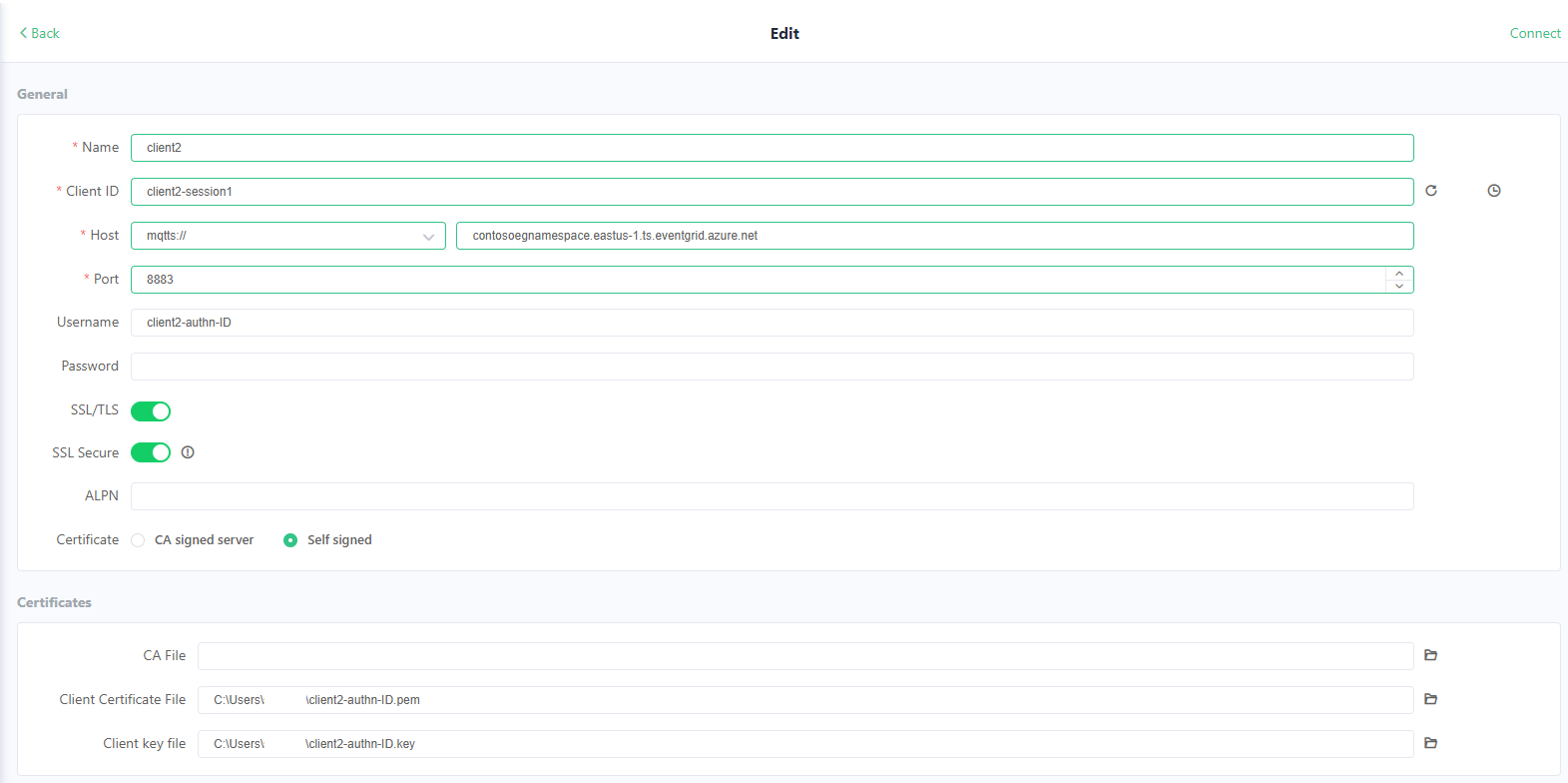

13. 使用如下所示的對應驗證資訊，重複上述步驟來連接第二個用戶端 client2。





使用 MQTTX 應用程式進行發佈/訂閱

1. 連接用戶端之後，針對 client2，選取 [+ 新增訂用帳戶] 按鈕。

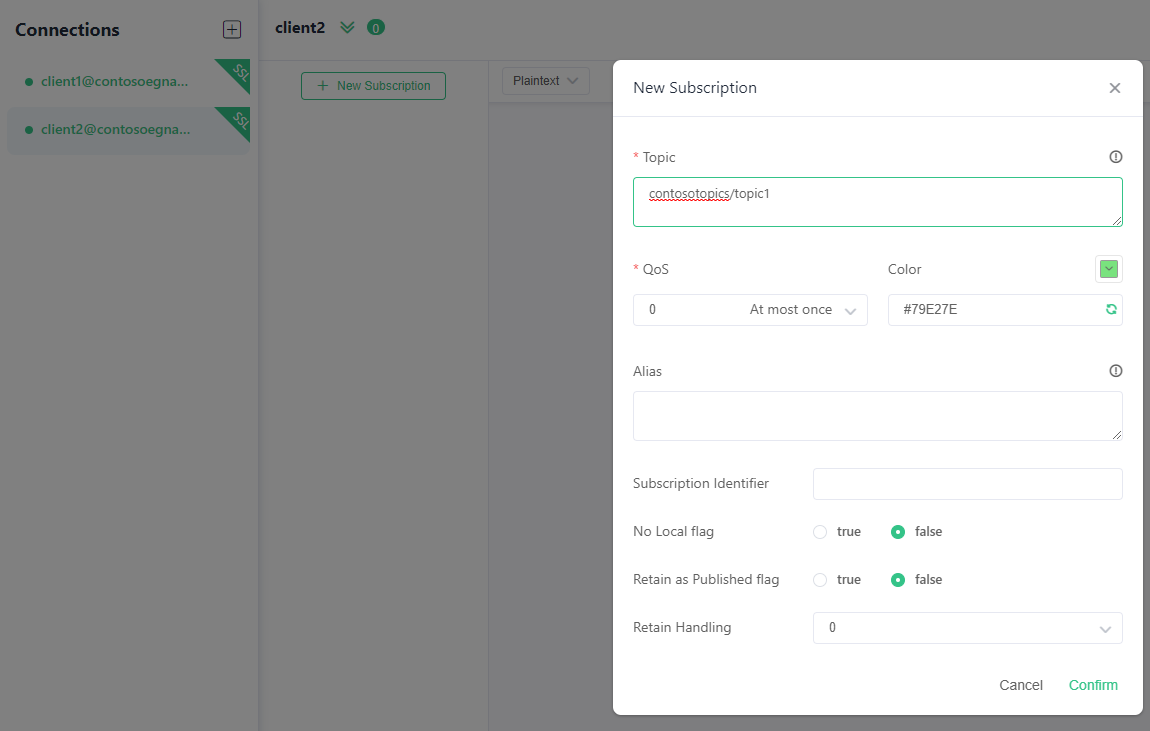

2. 將 contosotopics/topic1 新增為主題，然後選取 [確認]。 您可將其他欄位保留現有的預設值。



3. 選取左側滑軌中的 [client1]。

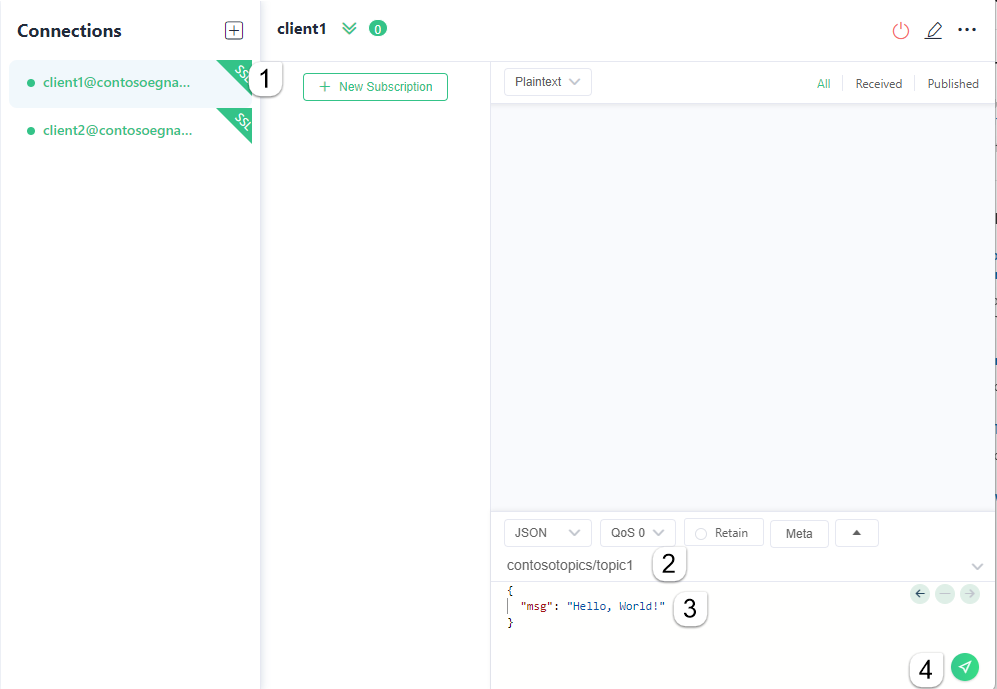

4. 針對 client1，在訊息撰寫方塊上方，鍵入 contosotopics/topic1 作為要發佈的主題。

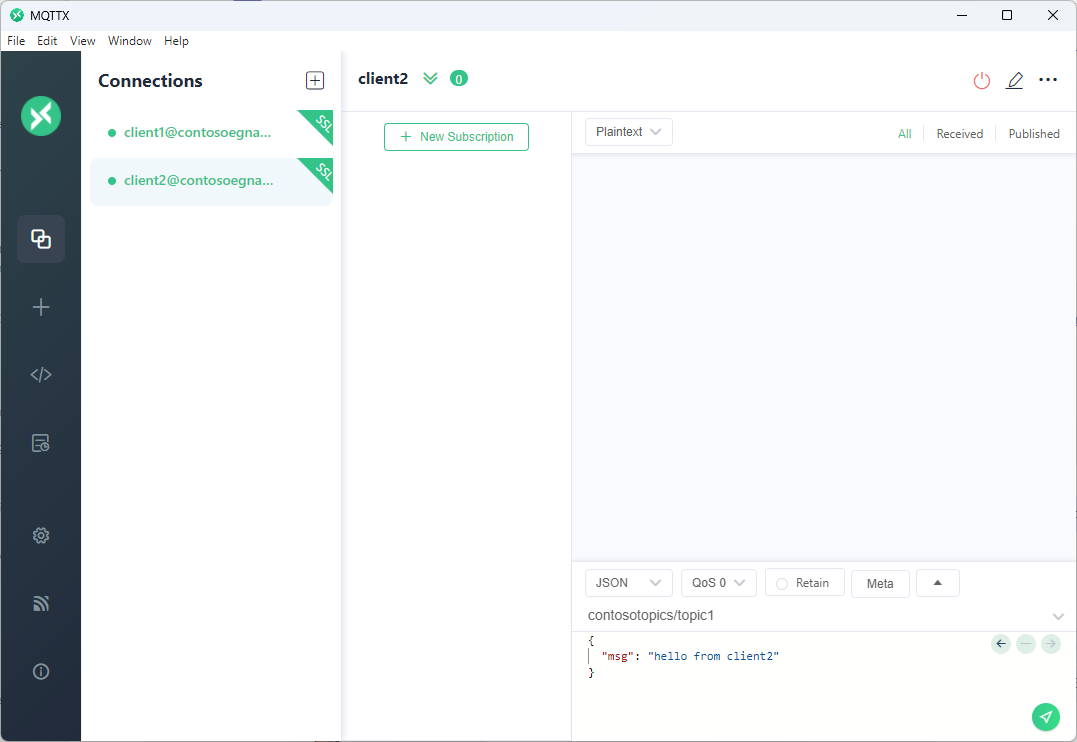

5. 撰寫訊息。 您可以使用任何格式或 JSON，如下所示。

6. 選取 [Send] \(傳送\) 按鈕。

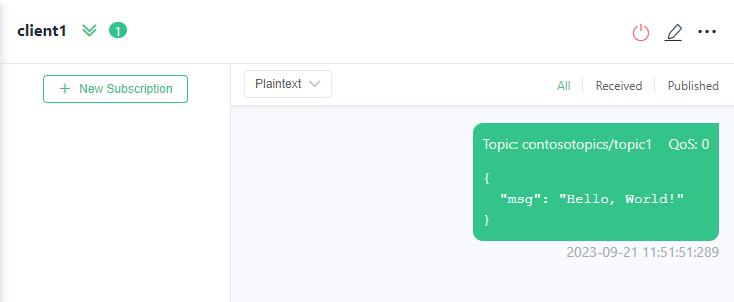

7. 訊息應該會顯示為在 client1 中發佈。

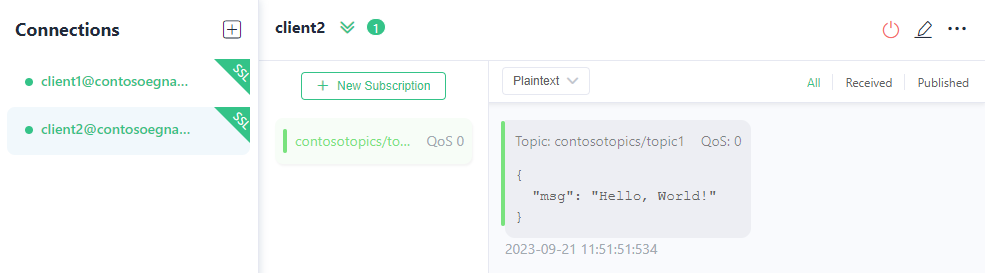

8. 切換至 client2。 確認 client2 已收到訊息。
