教學課程：使用 Azure Stack Edge Pro FPGA 傳輸資料

重要

Azure Stack Edge Pro FPGA 裝置於 2024 年 2 月達到生命周期結束。

本教學課程描述如何新增和連線到 Azure Stack Edge Pro FPGA 裝置上的共用。 在您新增了共用之後，Azure Stack Edge Pro FPGA 就可以將資料傳輸至 Azure。

此程序可能需要大約 10 分鐘才能完成。

在本教學課程中，您會了解如何：

• 新增共用
• 連線至共用

必要條件

將共用新增至 Azure Stack Edge Pro FPGA 之前，請確定：

• 您已依照安裝 Azure Stack Edge Pro FPGA 中的說明安裝實體裝置。

• 您已依照連線、設定及啟用 Azure Stack Edge Pro FPGA 中的說明啟動實體裝置。

新增共用

若要建立共用，請執行下列程序：

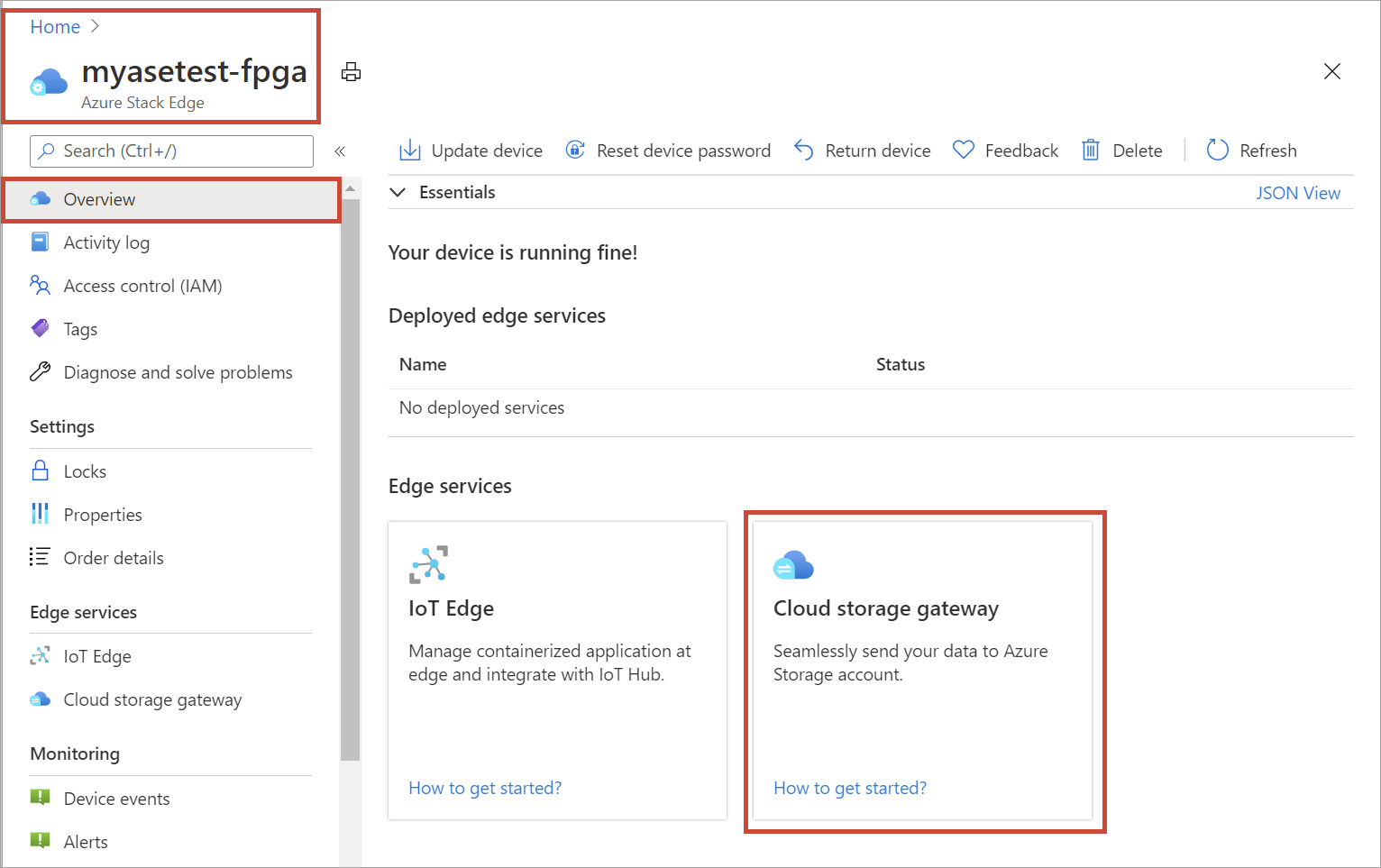

1. 在 Azure 入口網站中，選取您的 Azure Stack Edge 資源，然後移至 [概觀]。 您的裝置應在線上。 選取 [雲端儲存空間閘道]。

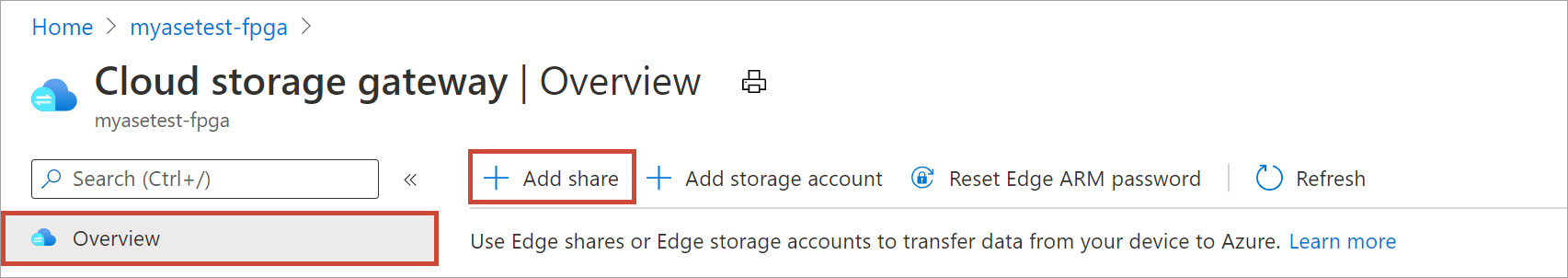

2. 選取裝置命令列上的 [+ 新增共用]。



3. 在 [新增共用] 窗格中，執行下列程序：

   a. 在 [名稱] 方塊中，為共用提供唯一的名稱。
   共用名稱只能包含小寫字母、數字和連字號。 此名稱必須介於 3 到 63 個字元，並且以字母或數字開頭。 連字號的前後必須緊鄰字母或數字。

   b. 選取共用的 [類型]。
   類型可以是 SMB 或 NFS，並以 SMB 為預設值。 SMB 是 Windows 用戶端的標準，NFS 則用於 Linux 用戶端。
   視您選擇 SMB 或 NFS 共用而定，其餘選項可能會有些許不同。

   c. 提供共用所在的儲存體帳戶。

   重要

   如果您將 Azure 儲存體帳戶與 Azure Stack Edge Pro FPGA 或資料箱閘道裝置搭配使用，請確定您所使用的 Azure 儲存體帳戶並未設定了不變性原則。 如需詳細資訊，請參閱設定和管理 Blob 儲存體的不變性原則。

   d. 在 [儲存體服務] 下拉式清單中，選取 [區塊 Blob]、[分頁 Blob] 或 [檔案]。
   您選取的服務類型，取決於您想要讓資料在 Azure 中使用的格式。 在此範例中，我們想要將資料以區塊 Blob 的形式儲存在 Azure 中，因此我們選取 [區塊 Blob]。 如果您選取 [分頁 Blob]，請確定您的資料是 512 位元組規格。 例如，VHDX 一律是 512 位元組規格。

   e. 建立新的 Blob 容器，或使用從下拉式清單中的現有容器。 如果要建立 Blob 容器，請提供容器名稱。 如果容器尚不存在，則會使用新建共用名稱在儲存體帳戶中建立容器。

   f. 根據您已建立的是 SMB 共用還是 NFS 共用，執行下列其中一個步驟：

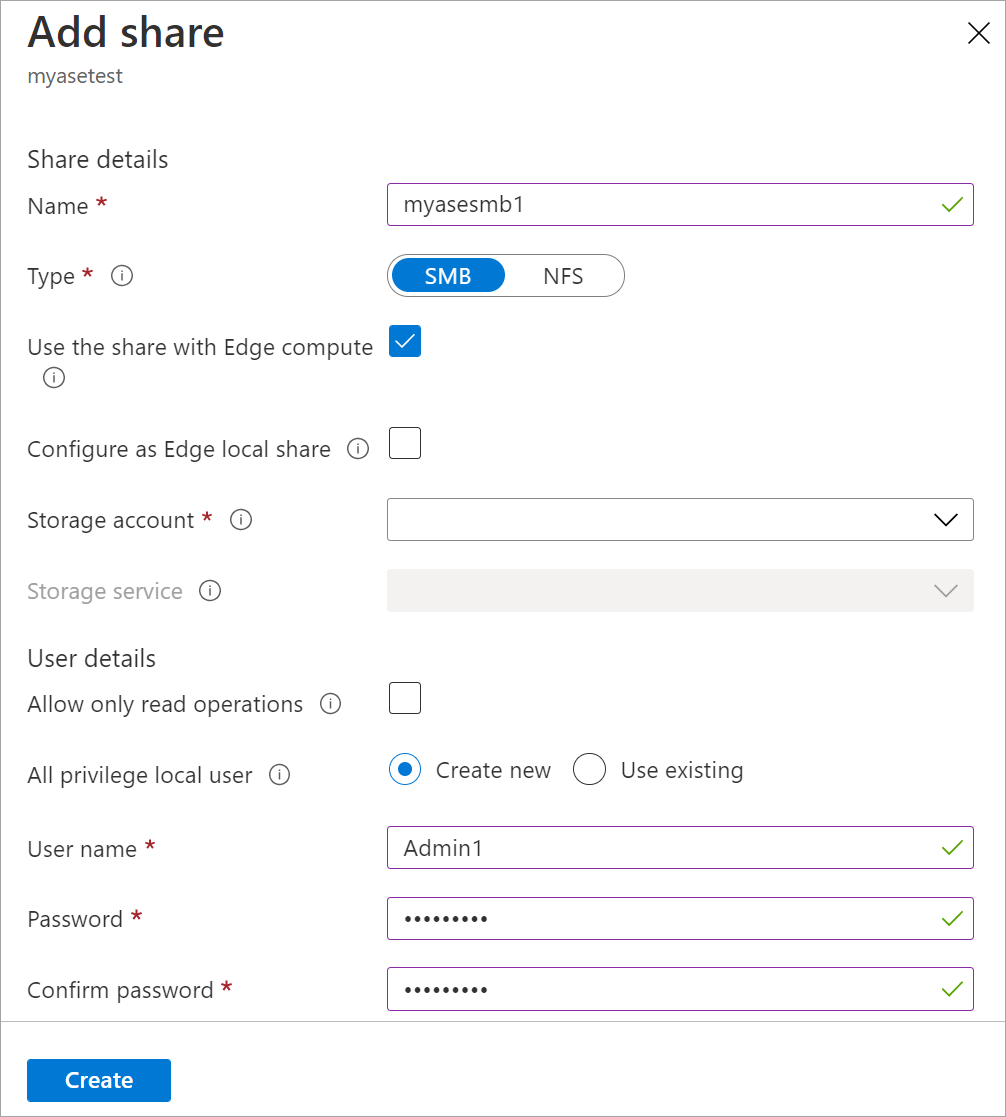

   • SMB 共用 - 在 [完整權限本機使用者] 下方，選取 [新建] 或 [使用現有的]。 如果您建立新的本機使用者，請輸入使用者名稱和密碼，然後確認密碼。 此動作會將權限指派給本機使用者。 在此指派權限之後，您可以使用 [檔案總管] 加以修改。

     如果您針對此共用資料選取 [僅允許讀取作業] 核取方塊，則可以指定唯讀使用者。

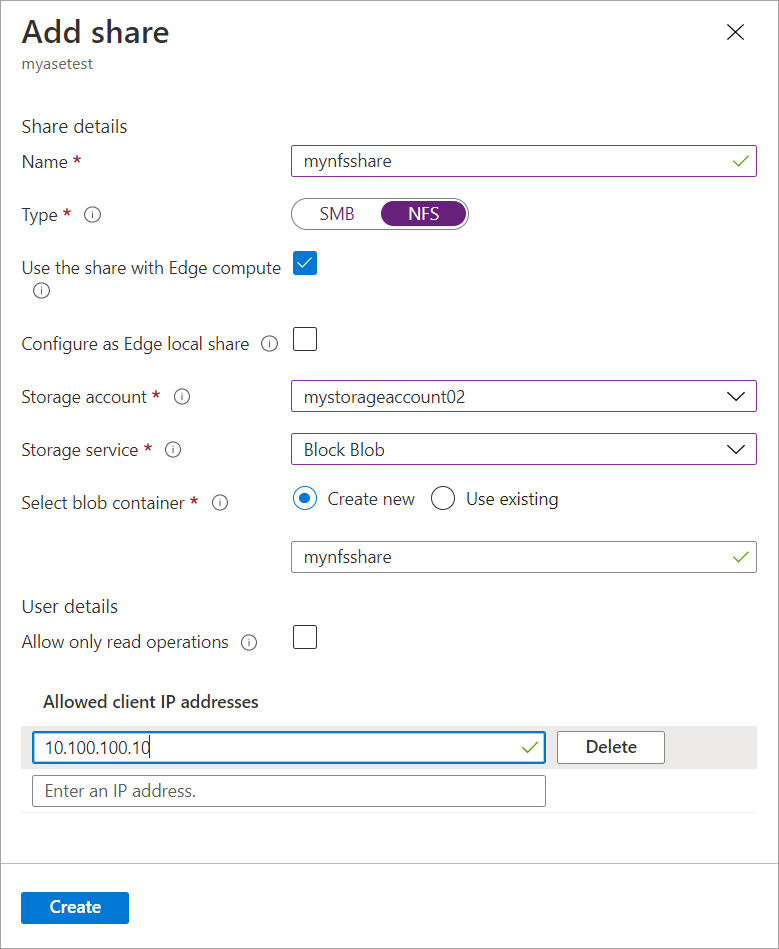

   • NFS 共用 - 針對允許存取共用的用戶端輸入其 IP 位址。



4. 選取 [建立] 以建立共用。

   共用正在建立時，您會收到通知。 使用指定的設定來建立共用之後，[共用] 圖格將會更新，以反映新的共用。

連線至共用

您現在可以連線至在上一個步驟中建立的一或多個共用。 根據您使用的是 SMB 還是 NFS 共用，步驟可能有所不同。

連線至 SMB 共用

在連線到 Azure Stack Edge Pro FPGA 裝置的 Windows Server 用戶端上，輸入下列命令以連線到 SMB 共用：

1. 在命令視窗中，輸入：

   net use \\<IP address of the device>\<share name> /u:<user name for the share>

2. 如果系統提示您輸入共用的密碼，請加以輸入。
   此命令的輸出範例會出現在這裡。

   Microsoft Windows [Version 10.0.16299.192)
   (c) 2017 Microsoft Corporation. All rights reserved.

   C: \Users\DataBoxEdgeUser>net use \\10.10.10.60\newtestuser /u:Tota11yNewUser
   Enter the password for 'TotallyNewUser' to connect to '10.10.10.60':
   The command completed successfully.

   C: \Users\DataBoxEdgeUser>


3. 在鍵盤上選取 Windows + R。

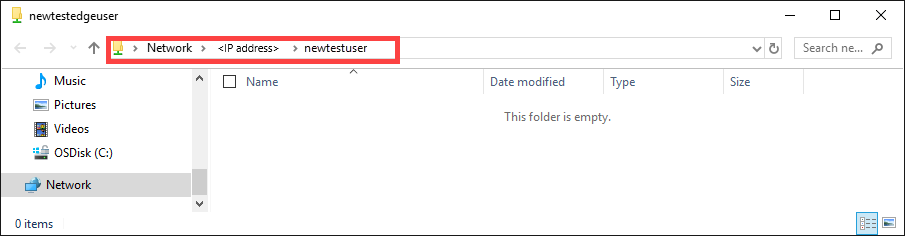

4. 在 [執行] 視窗中指定 \\<device IP address>，然後選取 [確定] 。
   [檔案總管] 隨即開啟。 現在您應可以資料夾的形式檢視您所建立的共用。 在 [檔案總管] 中按兩下某個共用 (資料夾)，即可檢視其內容。



   資料產生時會寫入這些共用，且裝置會將資料推送至雲端。

連線到 NFS 共用

在連線到 Azure Stack Edge Pro FPGA 裝置的 Linux 用戶端上，執行下列程序：

1. 確定用戶端已安裝 NFSv4 用戶端。 若要安裝 NFS 用戶端，請使用下列命令：

   sudo apt-get install nfs-common

   如需詳細資訊，請移至安裝 NFSv4 用戶端。

2. 安裝 NFS 用戶端之後，請使用下列命令掛接您在 Azure Stack Edge Pro FPGA 裝置上建立的 NFS 共用：

   sudo mount -t nfs -o sec=sys,resvport <device IP>:/<NFS shares on device> /home/username/<Folder on local Linux computer>

   重要

   在裝載共用時使用 sync 選項，可以改善大型檔案的傳輸速率。 掛接共用之前，請確定已建立要在本機電腦上作為掛接點的目錄。 這些目錄不應包含任何檔案或子資料夾。

   下列範例說明如何透過 NFS 連線到 Azure Stack Edge Pro FPGA 裝置上的共用。 裝置 IP 為 10.10.10.60。 共用 mylinuxshare2 會掛接在 ubuntuVM 上。 共用掛接點為 /home/databoxubuntuhost/edge。

   sudo mount -t nfs -o sec=sys,resvport 10.10.10.60:/mylinuxshare2 /home/databoxubuntuhost/Edge

注意

下列需要注意的事項適用於此版本︰

• 在共用中建立檔案之後，將不支援檔案的重新命名。
• 從共用中刪除檔案，並不會刪除儲存體帳戶中的項目。

下一步

在本教學課程中，您已了解下列 Azure Stack Edge Pro FPGA 主題：

• 新增共用
• 連線到共用

若要了解如何使用 Azure Stack Edge Pro FPGA 來傳輸資料，請繼續進行下一個教學課程：

使用 Azure Stack Edge Pro FPGA 轉換資料
