將泡泡圖層新增至地圖 (Android SDK)

發行項
08/07/2024

本文說明如何將資料來源的點資料轉譯為地圖上的泡泡圖層。泡泡圖層會將點轉譯為地圖上具有固定像素半徑的圓圈。

注意

Azure 地圖服務 Android SDK 淘汰

適用於 Android 的 Azure 地圖服務原生 SDK 現已被取代，將於 3/31/25 淘汰。若要避免服務中斷，請在 3/31/25 之前遷移至 Azure 地圖服務 Web SDK。如需詳細資訊，請參閱 Azure 地圖服務 Android SDK 移轉指南 (部分機器翻譯)。

提示

根據預設，泡泡圖層會轉譯資料來源中所有幾何圖形的座標。若要限制圖層，使其只轉譯點幾何特徵，請將圖層的 filter 選項設為 eq(geometryType(), "Point")。如果還要加上 MultiPoint 特徵，請將圖層的 filter 選項設定為 any(eq(geometryType(), "Point"), eq(geometryType(), "MultiPoint"))。

必要條件

完成快速入門：建立 Android 應用程式一文中的步驟。本文中的程式碼區塊可以插入地圖 onReady 事件處理常式中。

新增泡泡圖層

下列程式碼會將點的陣列載入至資料來源。然後，它會將資料點連接到泡泡圖層。泡泡圖層會以五個像素轉譯每個泡泡的半徑，並以白色填滿色彩。還有藍色筆劃色彩，以及六像素的筆劃寬度。

//Create a data source and add it to the map.
DataSource source = new DataSource();
map.sources.add(source);

//Create point locations.
Point[] points = new Point[] {
    Point.fromLngLat(-73.985708, 40.75773),
    Point.fromLngLat(-73.985600, 40.76542),
    Point.fromLngLat(-73.985550, 40.77900),
    Point.fromLngLat(-73.975550, 40.74859),
    Point.fromLngLat(-73.968900, 40.78859)
};

//Add multiple points to the data source.
source.add(points);

//Create a bubble layer to render the filled in area of the circle, and add it to the map.
BubbleLayer layer = new BubbleLayer(source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
);

map.layers.add(layer);

//Create a data source and add it to the map.
val source = DataSource()
map.sources.add(source)

//Create point locations.
val points: Array<Point> = arrayOf<Point>(
    Point.fromLngLat(-73.985708, 40.75773),
    Point.fromLngLat(-73.985600, 40.76542),
    Point.fromLngLat(-73.985550, 40.77900),
    Point.fromLngLat(-73.975550, 40.74859),
    Point.fromLngLat(-73.968900, 40.78859)
)

//Add multiple points to the data source.
source.add(points)

//Create a bubble layer to render the filled in area of the circle, and add it to the map.
val layer = BubbleLayer(
    source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
)

map.layers.add(layer)

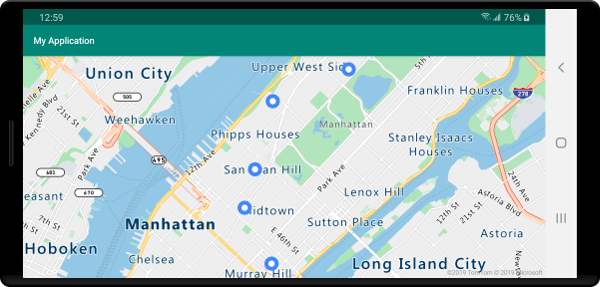

下列螢幕擷取畫面顯示上述程式碼在泡泡圖層中轉譯的點。

具有使用泡泡圖層轉譯點的地圖

顯示標籤與泡泡圖層

此程式碼會示範如何使用泡泡圖層轉譯地圖上的點。以及如何使用符號圖層來轉譯標籤。若要隱藏符號圖層的圖示，請將 iconImage 選項設定為 "none"。

//Create a data source and add it to the map.
DataSource source = new DataSource();
map.sources.add(source);

//Add a data point to the map.
source.add(Point.fromLngLat(-122.336641,47.627631));

//Add a bubble layer.
map.layers.add(new BubbleLayer(source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
));

//Add a symbol layer to display text, hide the icon image.
map.layers.add(new SymbolLayer(source,
    //Hide the icon image.
    iconImage("none"),
    textField("Museum of History & Industry (MOHAI)"),
    textColor("#005995"),
    textOffset(new Float[]{0f, -2.2f})
));

//Create a data source and add it to the map.
val source = DataSource()
map.sources.add(source)

//Add a data point to the map.
source.add(Point.fromLngLat(-122.336641, 47.627631))

//Add a bubble layer.
map.layers.add(
    BubbleLayer(
        source,
        bubbleRadius(5f),
        bubbleColor("white"),
        bubbleStrokeColor("#4288f7"),
        bubbleStrokeWidth(6f)
    )
)

//Add a symbol layer to display text, hide the icon image.
map.layers.add(
    SymbolLayer(
        source,  //Hide the icon image.
        iconImage("none"),
        textField("Museum of History & Industry (MOHAI)"),
        textColor("#005995"),
        textOffset(arrayOf(0f, -2.2f))
    )
)

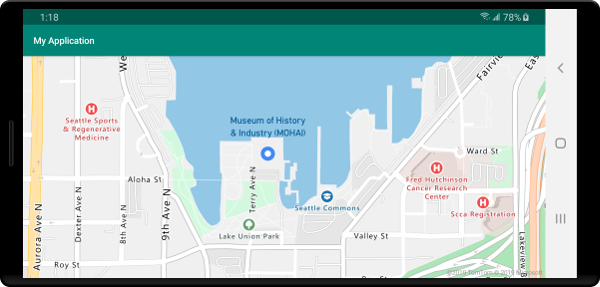

下列螢幕擷取畫面顯示上述程式碼在泡泡圖層中轉譯的點，以及使用符號圖層轉譯該點的文字標籤。

具有使用泡泡圖層轉譯點以及符號層轉譯文字標籤的地圖
