针对本地物理服务器设置到 Azure 的灾难恢复

  • 项目

Azure Site Recovery 服务可管理和协调本地计算机和 Azure 虚拟机 (VM) 的复制、故障转移和故障回复，进而有利于灾难恢复策略。

本教程演示如何对本地物理 Windows 和 Linux 服务器设置到 Azure 的灾难恢复。 在本教程中，你将了解如何执行以下操作：

  • 为 Site Recovery 创建恢复服务保管库
  • 创建复制策略
  • 为服务器启用复制

必备条件

为完成此教程：

  • 请确保了解此方案的体系结构和组件。
  • 查看所有组件的支持要求。
  • 请确保想要复制的服务器符合 Azure VM 要求。
  • 准备 Azure。 需要 Azure 订阅、Azure 虚拟网络和存储帐户。
  • 准备一个帐户用于在要复制的每个服务器上自动安装移动服务。

在开始之前，请注意：

  • 故障转移到 Azure 后，物理服务器将不能故障回复到本地物理计算机。 只能故障回复到 VMware VM。
  • 本教程使用最简单的设置设置到 Azure 的物理服务器灾难恢复。 如果想要了解其他选项，请通读我们的操作方法指南：

设置 Azure 帐户

获取 Microsoft Azure 帐户。

验证 Azure 帐户权限

请确保 Azure 帐户具有将 VM 复制到 Azure 的权限。

设置 Azure 网络

设置 Azure 网络。

  • 在故障转移后创建 Azure VM 时，Azure VM 将置于此网络中。
  • 该网络应位于与恢复服务保管库相同的区域

设置 Azure 存储帐户

设置 Azure 存储帐户。

  • Site Recovery 将本地计算机复制到 Azure 存储。 发生故障转移后，将从存储中创建 Azure VM。
  • 存储帐户必须位于与恢复服务保管库相同的区域。

准备一个帐户用于安装移动服务

必须在要复制的每个服务器上安装 Mobility Service。 为服务器启用复制后，Site Recovery 会自动安装此服务。 若要自动进行安装，需要使用由 Site Recovery 用来访问服务器的 root/admin 帐户。

  • 可以将域或本地帐户用于 Windows VM
  • 对于 Windows VM，如果使用的不是域帐户，则在本地计算机上禁用远程用户访问控制。 为此，请在注册表中的 HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System 下添加值为 1 的 DWORD 项 LocalAccountTokenFilterPolicy。
  • 若要添加注册表项以禁用 CLI 中的设置，请键入：REG ADD HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System /v LocalAccountTokenFilterPolicy /t REG_DWORD /d 1.
  • 对于 Linux，该帐户应是源 Linux 服务器上的 root。

创建保管库

  1. 登录 Azure 门户。

  2. 在市场中搜索“备份和 Site Recovery”

  3. 在“创建恢复服务保管库”页上，执行以下操作：

    1. 在“订阅”下，选择相应的订阅名称。
    2. 创建一个资源组或选择现有的资源组。
    3. 在“保管库名称”中，指定一个易记名称以标识该保管库。
    4. 在“区域”中，指定一个 Azure 区域。
    5. 选择“查看 + 创建”以完成操作。

  4. 要从仪表板快速访问保管库，请单击“固定到仪表板”>“创建”。

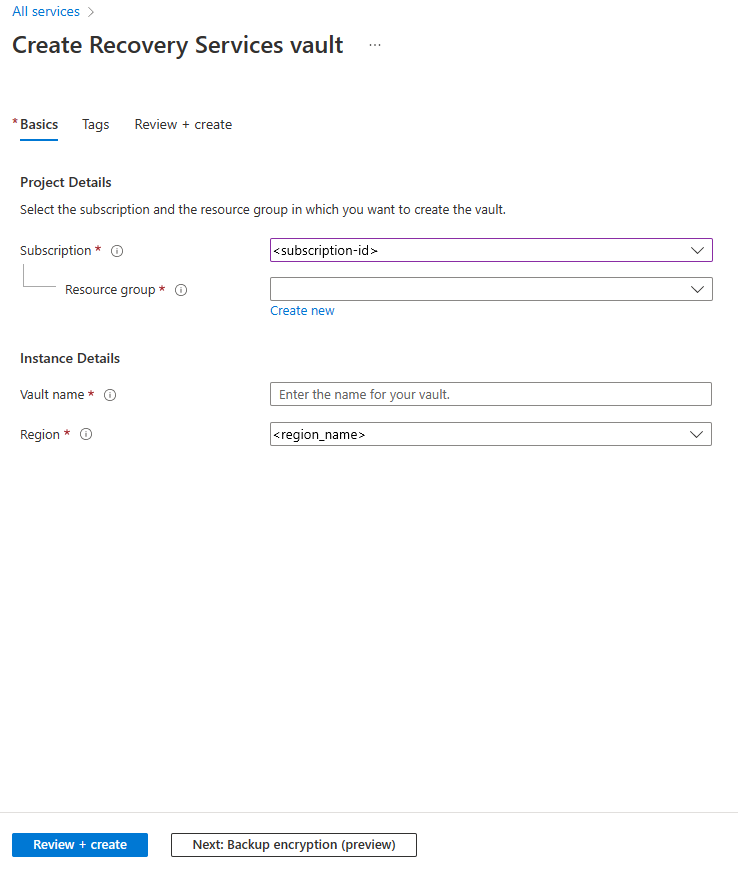

    恢复服务保管库创建选项的屏幕截图。

    新保管库会显示在“仪表板”>“所有资源”中，以及“恢复服务保管库”主页面上。

准备基础结构

在设置物理 VMware 计算机到 Azure 的灾难恢复之前，准备好基础结构非常重要。

部署规划

  1. 在 Azure 门户中，转到“恢复服务保管库”，然后选择保管库。
  2. 在保管库主页上，选择“启用 Site Recovery”。
  3. 导航到页面底部，然后在“VMware 计算机到 Azure”部分下选择“准备基础结构”。 这将打开“准备基础结构”窗格。

在“准备基础结构”窗格中的“部署计划”选项卡下，执行以下操作：

提示

若要规划大型部署，请通过页面上的链接下载适用于 Hyper-V 的部署规划器。

  1. 本教程不需要使用部署规划器。 在“已完成部署计划?”中选择“我将稍后进行”。

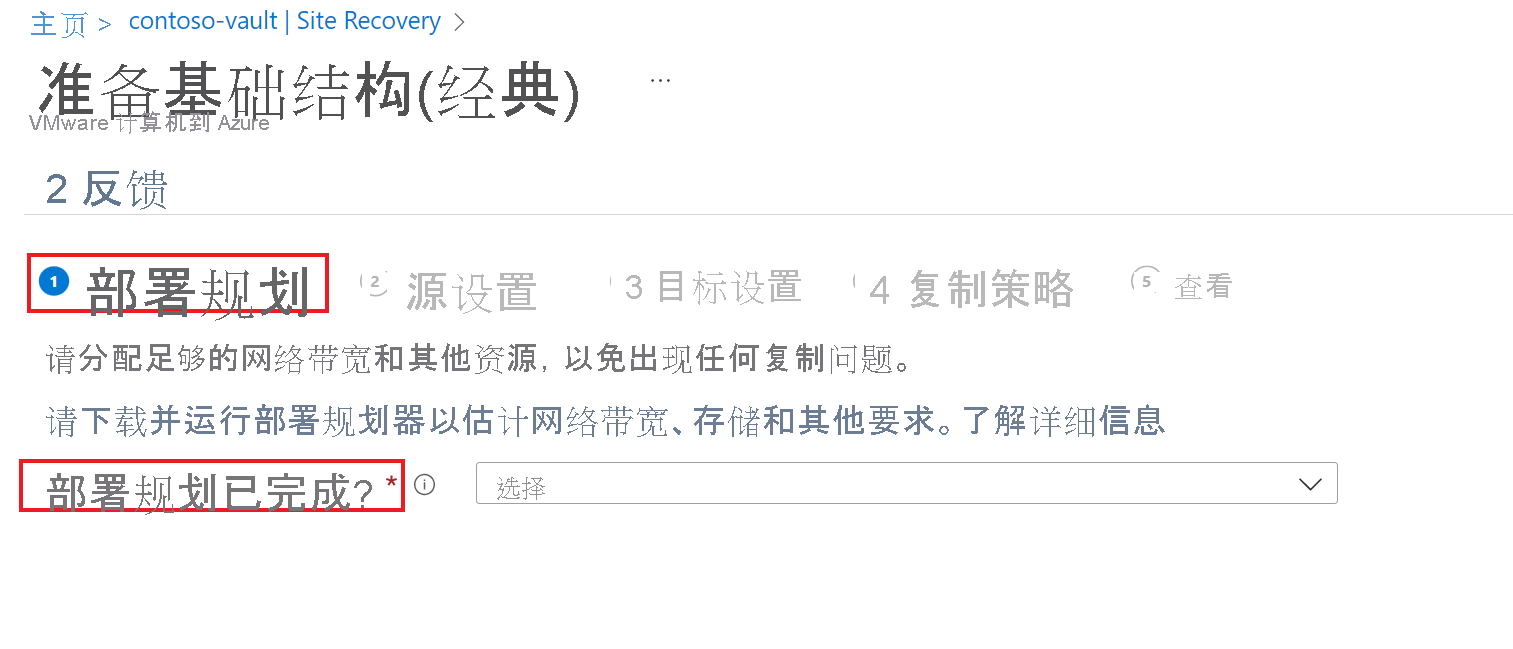

  2. 选择“下一步”。 部署规划页的屏幕截图。

源设置

在“源设置”选项卡上执行以下操作：

  1. 在“计算机是否已虚拟化”选项中，选择计算机是虚拟机还是物理机。 对于本教程，请选择“否”。

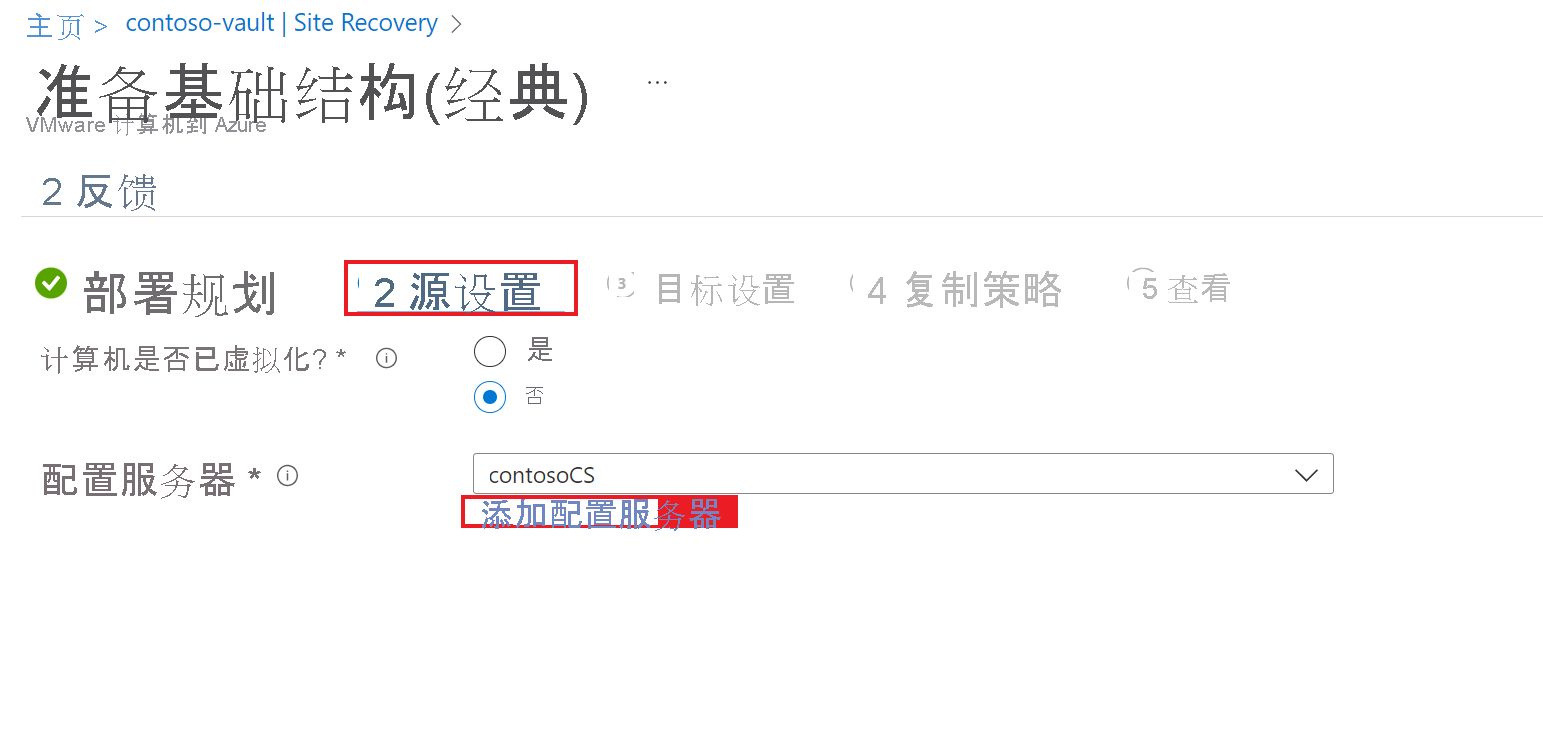

  2. 在“配置服务器”下，指定要使用的服务器。 如果尚未准备好配置服务器，可以使用“添加配置服务器”选项。 源设置页的屏幕截图。
  3. 在“添加服务器”窗格上，执行以下操作：
    1. 如果要为虚拟机启用保护，请下载配置服务器虚拟机模板。 了解详细信息。
    2. 如果要为物理计算机启用保护，请下载 Site Recovery 统一安装程序安装文件。 还需要下载保管库注册密钥。 运行统一安装程序时需要用到此密钥。 生成的密钥有效期为 5 天。 了解详细信息。 添加服务器页的屏幕截图。
  4. 选择“下一步” 。

在保管库中注册配置服务器

开始之前，请执行以下操作：

验证时间准确性

在配置服务器计算机上，确保将系统时钟与时间服务器进行同步。 它应与之匹配。 如果它提前或落后 15 分钟，安装程序可能会失败。

验证连接性

确保计算机可以根据你的环境访问这些 URL：

名称 商用 URL 政府 URL 说明
Microsoft Entra ID login.microsoftonline.com login.microsoftonline.us 用于访问控制和标识管理。
备份 *.backup.windowsazure.com *.backup.windowsazure.us 用于复制数据传输和协调。
复制 *.hypervrecoverymanager.windowsazure.com *.hypervrecoverymanager.windowsazure.us 用于复制管理操作和协调。
存储 *.blob.core.windows.net *.blob.core.usgovcloudapi.net 用于访问存储所复制数据的存储帐户。
遥测（可选） dc.services.visualstudio.com dc.services.visualstudio.com 用于遥测。
时间同步 time.windows.com time.nist.gov 用于检查所有部署中的系统时间与全球时间之间的时间同步。

基于 IP 地址的防火墙规则应允许通过 HTTPS (443) 端口与上面列出的所有 Azure URL 进行通信。 为了简化和限制 IP 范围，建议执行 URL 筛选。

  • 商用 IP：允许 Azure 数据中心 IP 范围和 HTTPS (443) 端口。 允许订阅的 Azure 区域的 IP 地址范围以支持 Microsoft Entra ID、备份、复制和存储 URL。
  • 政府 IP - 允许所有 USGov 区域（弗吉尼亚州、德克萨斯州、亚利桑那州和爱荷华州）的 Azure 政府数据中心 IP 范围和 HTTPS (443) 端口，以支持 Microsoft Entra ID、备份、复制和存储 URL。

运行安装程序

以本地管理员身份运行统一安装程序，安装配置服务器。 进程服务器和主目标服务器也默认安装在配置服务器上。

  1. 运行统一安装程序安装文件。

  2. 在“开始之前”中，选择“安装配置服务器和进程服务器” 。

    统一设置中“开始之前”屏幕的屏幕截图。

  3. 在“第三方软件许可证”中单击“我接受”，下载并安装 MySQL 。

    统一设置中“第三方软件许可”屏幕的屏幕截图。

  4. 在“注册”中，选择从保管库下载的注册密钥。

    统一设置中“注册”屏幕的屏幕截图。

  5. 在“Internet 设置”中，指定配置服务器上运行的提供程序通过 Internet 连接到 Azure Site Recovery 的方式。 确保已允许所需的 URL。

    • 如果想要使用当前已在计算机上设置的代理进行连接，请选择“使用代理服务器连接到 Azure Site Recovery”。
    • 如果希望提供程序直接进行连接，请选择“在不使用代理服务器的情况下直接连接到 Azure Site Recovery” 。
    • 如果现有代理要求身份验证，或者你想要使用自定义代理进行提供程序连接，请选择“使用自定义代理设置进行连接”，并指定地址、端口和凭据。 统一设置中“Internet 设置”屏幕的屏幕截图。

  6. 在“先决条件检查”设置中运行检查，确保安装可以运行。 如果看到有关全局时间同步检查的警告，请检查系统时钟的时间（“日期和时间”设置）是否与时区相同。

    统一设置中“必备项检查”屏幕的屏幕截图。

  7. 在“MySQL 配置”中，创建用于登录到要安装的 MySQL 服务器实例的凭据。

    统一设置中“MySQL 配置”屏幕的屏幕截图。

  8. 在“环境详细信息” 中，如果要复制 Azure Stack VM 或物理服务器，请选择“否”。

  9. 在“安装位置”中，选择要安装二进制文件和存储缓存的位置。 所选驱动器必须至少有 5 GB 的可用磁盘空间，但我们建议选择至少有 600 GB 可用空间的缓存驱动器。

    统一设置中“安装位置”屏幕的屏幕截图。

  10. 在网络选择中，首先选择内置进程服务器用于发现的 NIC，将移动服务的安装推送到源计算机上，然后选择配置服务器用来与 Azure 连接的 NIC 。 端口 9443 是用于发送和接收复制流量的默认端口，但可以根据环境的要求修改此端口号。 除了端口 9443 以外，还要打开端口 443，Web 服务器将使用该端口协调复制操作。 请不要使用端口 443 来发送或接收复制流量。

    统一设置中“网络选择”屏幕的屏幕截图。

  11. 在“摘要”中复查信息，并单击“安装”。 安装完成后，将生成通行短语。 启用复制时需要用到它，因此请复制并将它保存在安全的位置。

    统一设置中“摘要”屏幕的屏幕截图。

注册完成后，服务器将显示在保管库的“设置”>“服务器”边栏选项卡中 。

目标设置

选择并验证目标资源。

在“目标设置”选项卡上执行以下操作：

  1. 在“订阅”下，选择要使用的 Azure 订阅。

  2. 在“故障转移后部署模型”下，指定目标部署模型。 Site Recovery 检查是否有一个或多个兼容的 Azure 存储帐户和网络。

    ![!NOTE] 请仅选择资源管理器部署模型，因为经典部署模型将在 2023 年 3 月 1 日弃用。

  3. 选择“下一步”

    目标设置页的屏幕截图。

复制策略

为每个服务器启用复制。 启用复制后，Site Recovery 会安装移动服务。 为服务器启用复制后，可能要等 15 分钟或更长时间，更改才会生效并显示在门户中。

在“复制策略”选项卡下执行以下操作：

  1. 在“复制策略”下，指定复制策略。

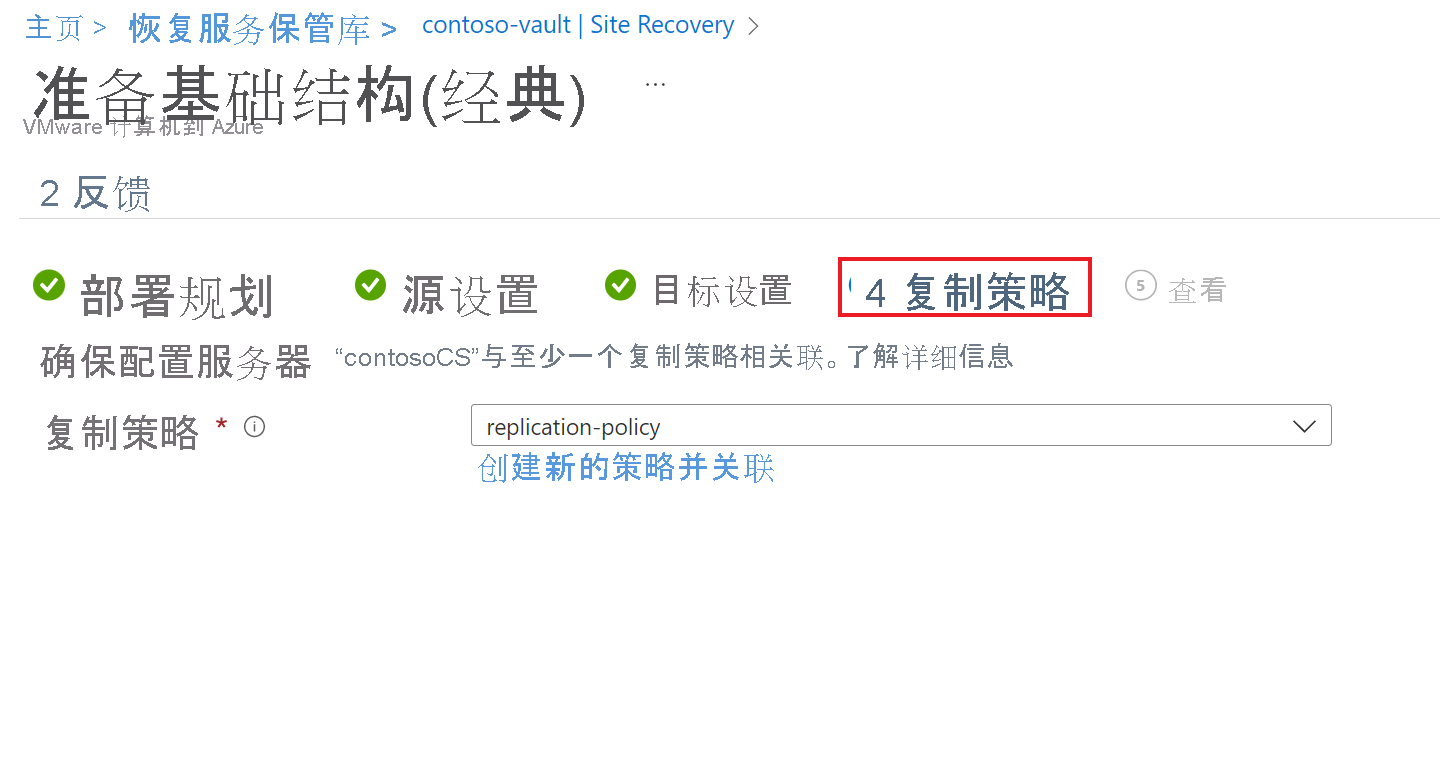

  2. 如果没有复制策略，请使用“创建新策略和关联”选项创建新策略。 复制策略主页的屏幕截图。
  3. 在“创建和关联策略”页中，执行以下操作：
    1. 名称 - 指定策略名称。
    2. 源类型 - 选择“VMware/物理计算机”。
    3. 目标类型 - 选择故障转移后要在其中创建 Azure VM 的订阅和资源组。
    4. RPO 阈值(分钟) - 指定恢复点目标 (RPO) 限制。 此值指定创建数据恢复点的频率。 如果连续复制超出此限制，则会生成警报。
    5. 保留期(天) - 指定每个恢复点的保留时长（以天为单位）。 可以将复制的虚拟机恢复到窗口中的任何点。 最多支持 15 天的保持期。
    6. 在“应用一致性快照频率”中，指定创建包含应用程序一致性快照的恢复点的频率（以小时为单位）。
    7. 创建策略后，选择“确定”。 复制策略页的屏幕截图。

默认情况下会自动创建一个匹配策略以用于故障回复。 例如，如果复制策略是 rep-policy，则创建故障回复策略 rep-policy-failback 。 从 Azure 启动故障回复之前，不会使用此策略。

启用复制

  1. 在 Azure 门户中，转到“恢复服务保管库”，然后选择保管库。

  2. 在保管库主页上，选择“启用 Site Recovery”。

  3. 导航到页面底部，然后在“VMware 计算机到 Azure”部分下选择“启用复制(经典)”。

  4. 在“源环境”选项卡下执行以下操作：

    1. 在“配置服务器”中，指定配置服务器名称。
    2. 在“计算机类型”中，选择“物理计算机” 。
    3. 在“进程服务器”中，保留默认选择。 （可选）可以使用“添加进程服务器”为此步骤添加新服务器。

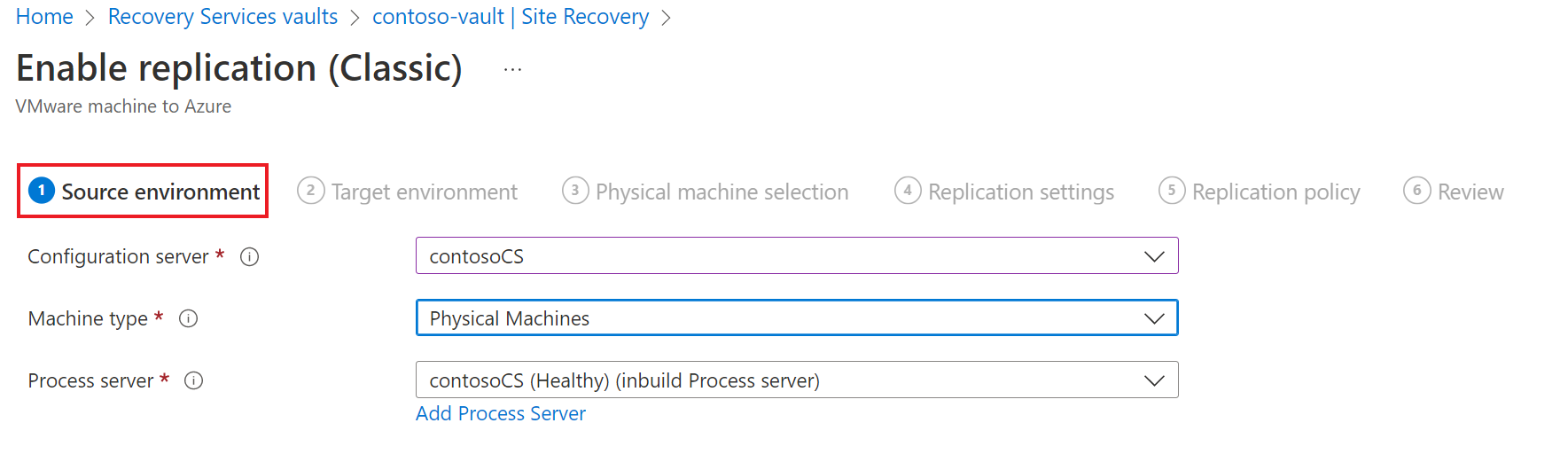

    4. 选择“下一步” 。 启用复制源设置页的屏幕截图。

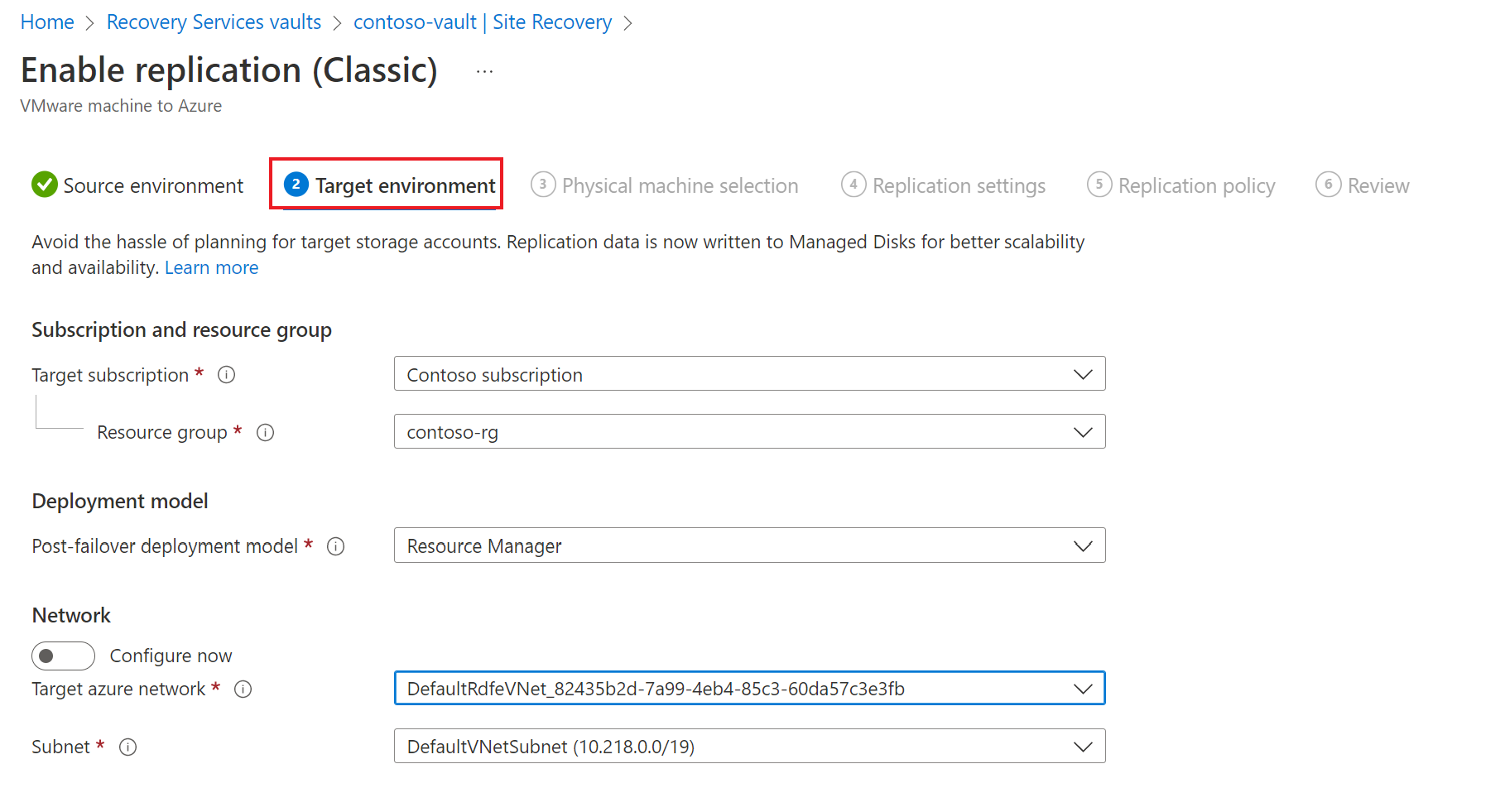

  5. 在“目标环境”选项卡下，执行以下操作：

    1. 在“目标订阅”中，指定订阅名称。
    2. 在“资源组”中，指定资源组名称。
    3. 对于“故障转移后部署模型”，指定“资源管理器”。
    4. 在“目标 Azure 网络”下，选择要用于复制数据的 Azure 存储帐户。
    5. 在“子网”中，选择在故障转移后创建 Azure VM 时它们所要连接到的 Azure 网络和子网。
    6. 选择“下一步” 。 目标环境页的屏幕截图。

  6. 在“选择物理计算机”选项卡下执行以下操作：

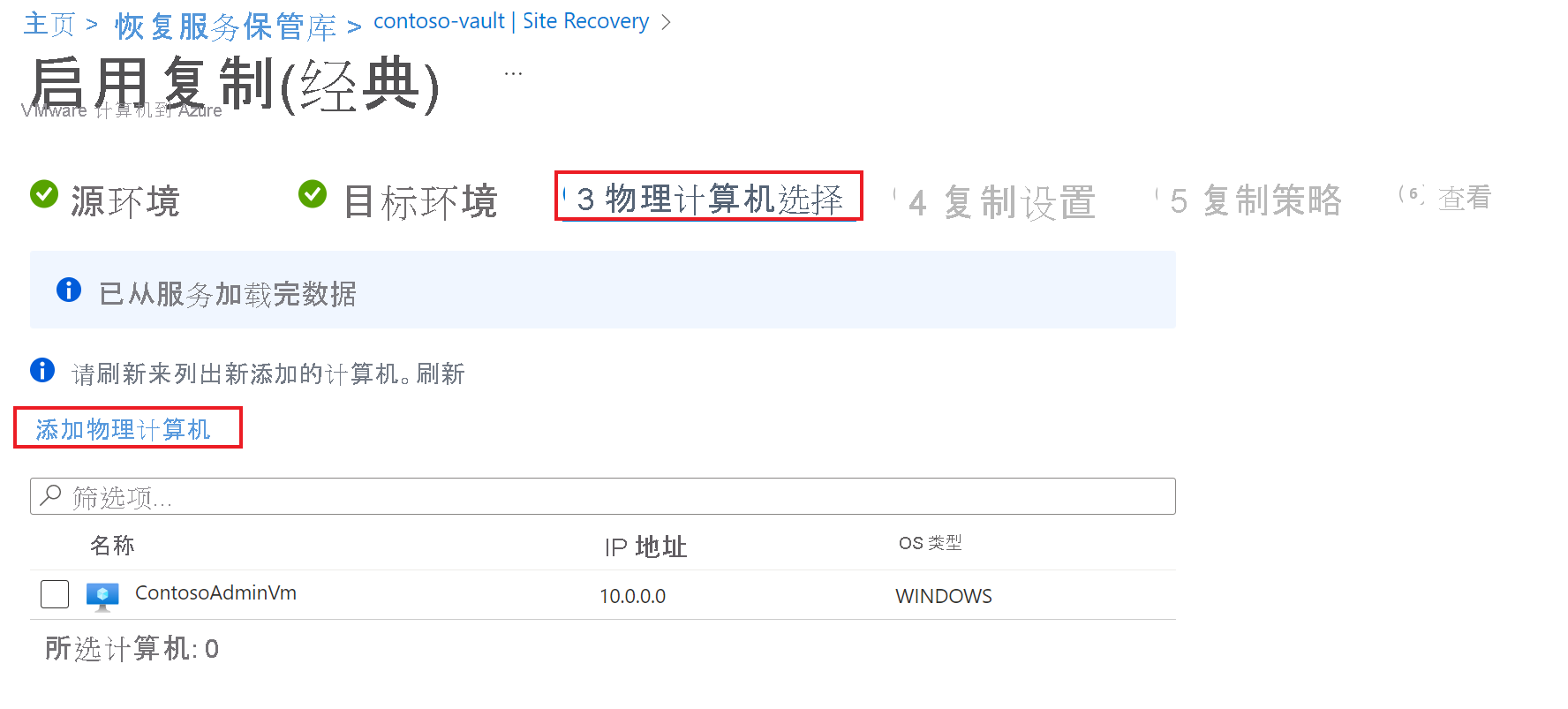

    1. 选择“添加物理计算机”。 物理计算机选择页的屏幕截图。
    2. 指定名称和 IP 地址。

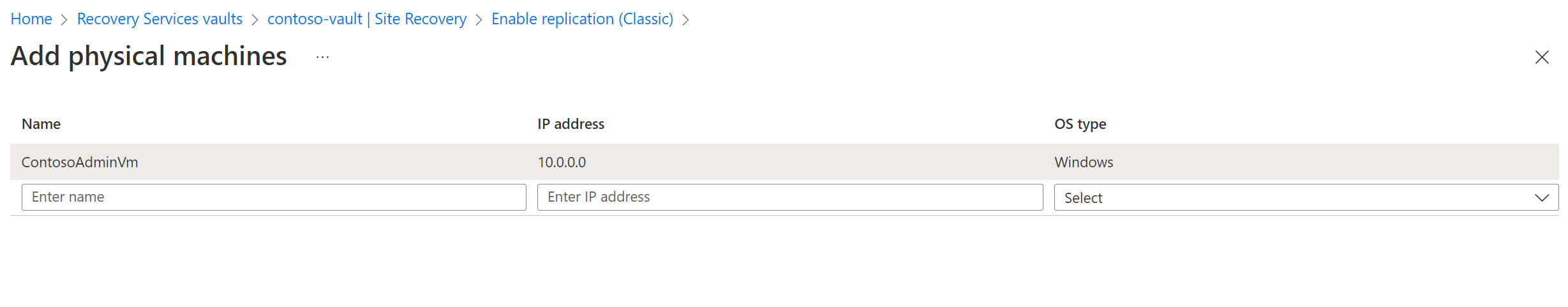

    3. 选择要复制的计算机的操作系统。 发现和列出服务器需要几分钟的时间。 添加计算机页的屏幕截图。

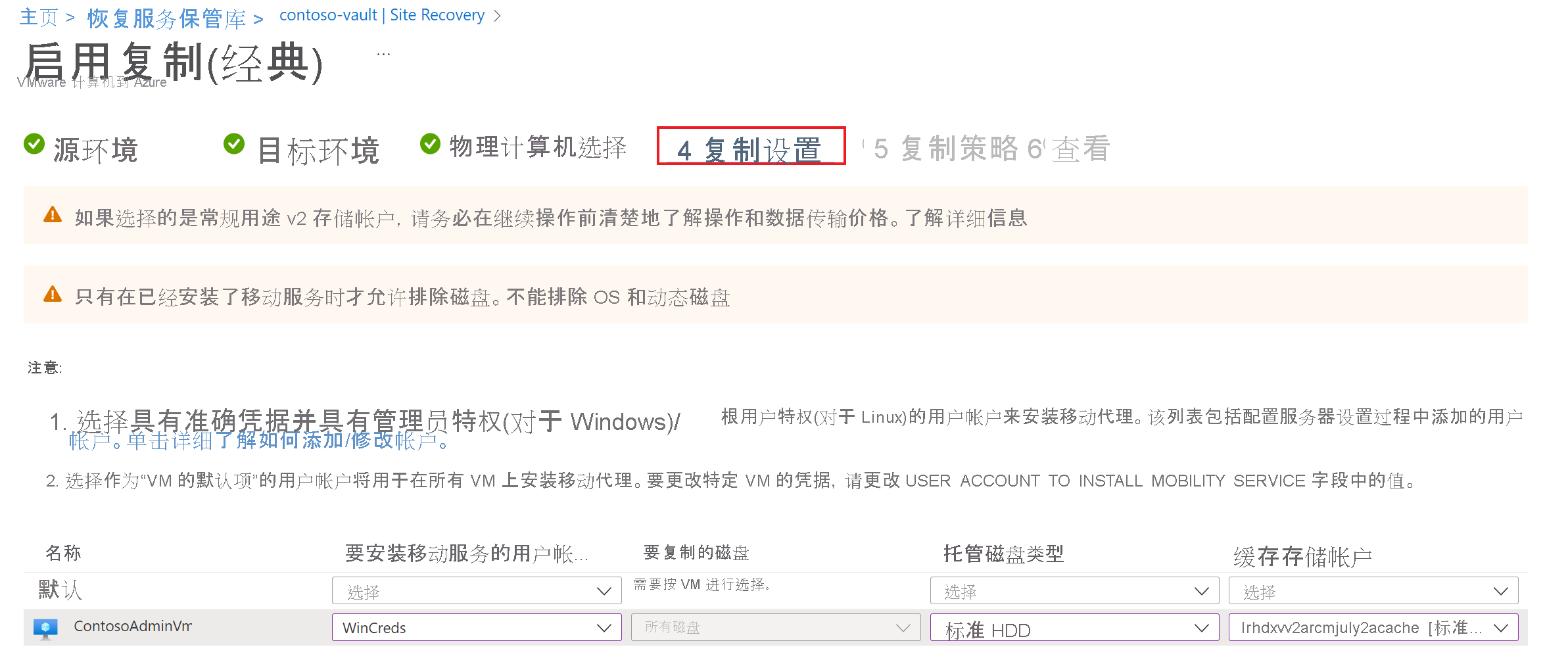

  7. 在“复制设置”选项卡下，选择并验证用户帐户详细信息。 启用复制设置页的屏幕截图。

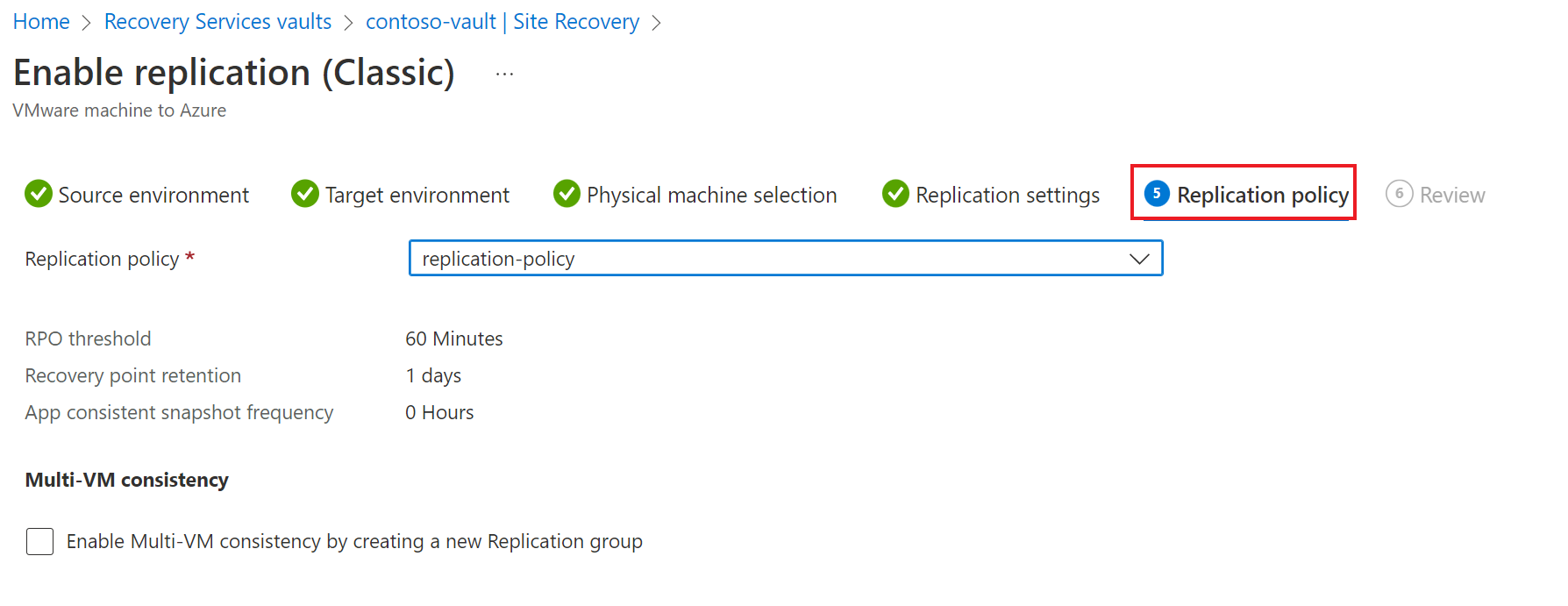

  8. 在“复制策略”选项卡下，验证是否选择了正确的复制策略。 启用复制策略页的屏幕截图。

  9. 在“查看”选项卡下，查看所选内容，然后选择“启用复制”。 可以在“设置”>“作业”>“Site Recovery 作业”中，跟踪“启用保护”作业的进度。 在“完成保护”作业运行之后，计算机就可以进行故障转移了。

若要监视添加的服务器，可在“配置服务器”>“上次联系位置”查看上次发现服务器的时间。 若要添加计算机而不想要等待计划的发现时间，请突出显示配置服务器（不要单击它），并单击“刷新” 。

后续步骤

详细了解如何运行灾难恢复演练。
