地图可视化效果

项目
10/15/2024

Azure 工作簿地图可视化效果有助于精确定位特定区域中的问题，并显示监视数据的高级聚合视图。地图聚合了映射到每个位置或国家/区域的所有数据。

下面的屏幕截图显示了不同存储帐户的总事务数和端到端延迟。此处的大小由总事务数决定。地图下方的颜色指标显示端到端延迟。

乍看，与美国东部区域相比，美国西部区域的事务数很小。但美国西部区域的端到端延迟高于美国东部区域。此信息提供了美国西部有异常状况的初步见解。

添加地图

如果基础数据或指标具有以下项，则可以可视化地图：

纬度/经度信息。
Azure 资源信息。
Azure 位置信息。
国家/地区、名称或国家/地区代码。

使用 Azure 位置

选择“编辑”，将工作簿切换到编辑模式。
选择“添加”>“添加查询”。
将“数据源”更改为“Azure Resource Graph”。然后选择具有存储帐户的任何订阅。

为分析输入以下查询，然后选择“运行查询”。

where  type =~ 'microsoft.storage/storageaccounts'
| summarize count() by location

将“大小”设置为 Large。
将“可视化效果”设置为 Map。
所有设置将自动填充。对于自定义设置，选择“地图设置”以打开“设置”窗格。
以下地图可视化效果屏幕截图显示了所选订阅的每个 Azure 区域的存储帐户。

使用 Azure 资源

选择“编辑”，将工作簿切换到编辑模式。
选择“添加”>“添加指标”。
使用具有存储帐户的订阅。
将“资源类型”更改为 storage account。在“资源”中，选择多个存储帐户。
选择“添加指标”并添加事务指标：
1. 命名空间：Account
2. 指标：Transactions
3. 聚合：Sum
选择“添加指标”，然后添加“成功的 E2E 延迟”指标。
1. 命名空间：Account
2. 指标：Success E2E Latency
3. 聚合：Average
将“大小”设置为 Large。
将“可视化效果”设置为 Map。
在“地图设置”中，进行以下设置：
1. 使用的位置信息：Azure Resource
2. Azure 资源字段：Name
3. 设置大小的依据：microsoft.storage/storageaccounts-Transaction-Transactions
4. 位置聚合：Sum of values
5. 着色类型：Heatmap
6. 着色依据：microsoft.storage/storageaccounts-Transaction-SuccessE2ELatency
7. 颜色聚合：Sum of values
8. 调色板：Green to Red
9. 最小值：0
10. 指标值：microsoft.storage/storageaccounts-Transaction-SuccessE2ELatency
11. 聚合其他指标的依据：Sum of values
12. 选择“自定义格式设置”复选框。
13. 单位：Milliseconds
14. 样式：Decimal
15. 最大小数位数：2

使用国家/地区

选择“编辑”，将工作簿切换到编辑模式。
选择“添加”>“添加查询”。
将“数据源”更改为 Log。
选择“资源类型”为 Application Insights。然后选择具有 pageViews 数据的任何 Application Insights 资源。
使用查询编辑器输入用于分析的 KQL，然后选择“运行查询”。
```
pageViews
| project duration, itemCount, client_CountryOrRegion
| limit 20
```
将“大小”设置为 Large。
将“可视化效果”设置为 Map。
所有设置将自动填充。对于自定义设置，请选择“地图设置”。

使用纬度/位置

选择“编辑”，将工作簿切换到编辑模式。
选择“添加”>“添加查询”。
将“数据源”更改为 JSON。
在查询编辑器中输入 JSON 数据，然后选择“运行查询”。
将“大小”值设置为 Large。
将“可视化效果”设置为 Map。
在“指标设置”下的“地图设置”中，将“指标标签”设置为 displayName。然后选择“保存并关闭”。

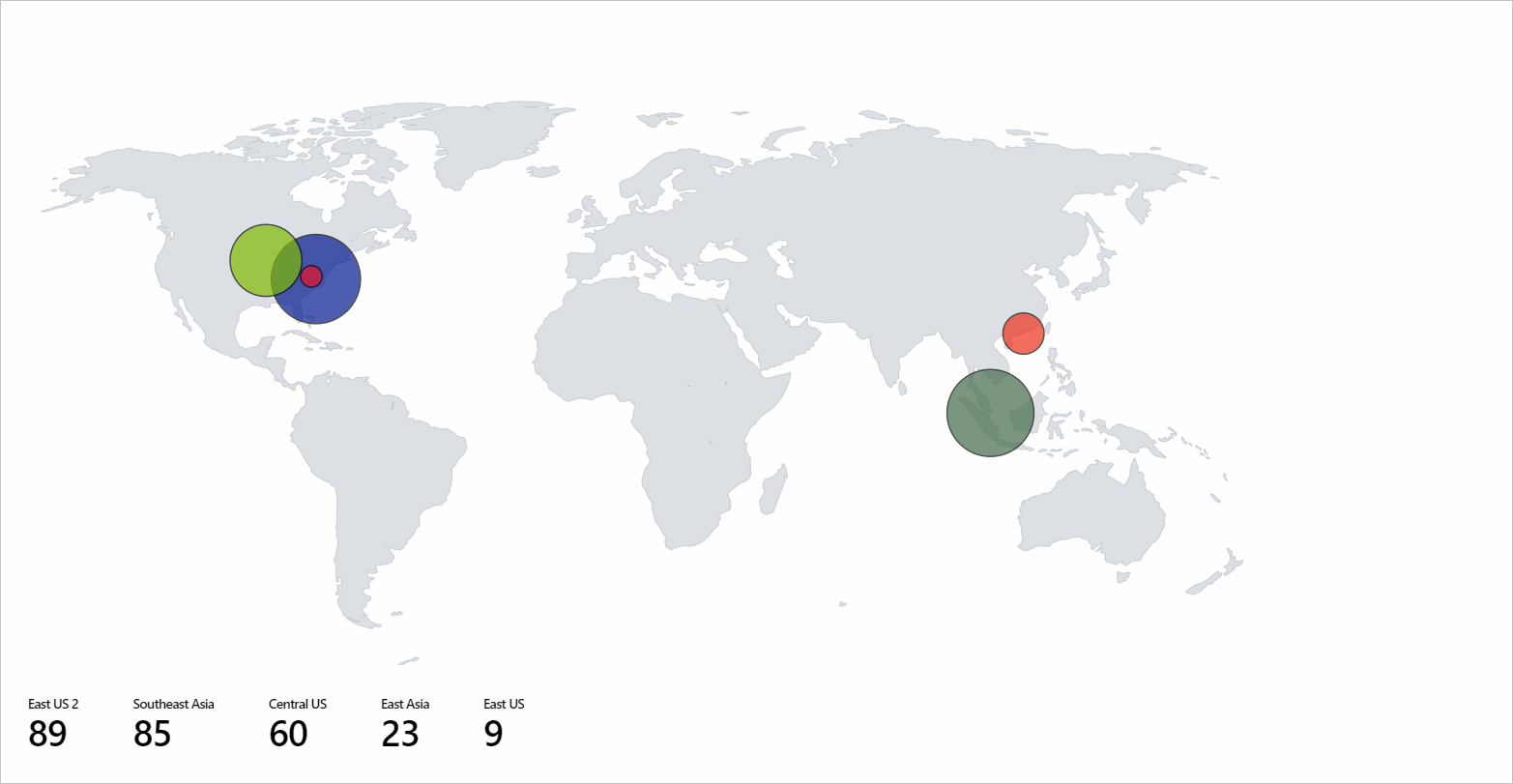

下面的地图可视化效果显示了每个经度和纬度位置的用户，并带有选定的指标标签。

地图设置

地图设置包括布局、颜色和指标。

布局设置

设置	说明
`Location info using`	选择一种方法来获取地图上显示的项的位置。纬度/经度：如果有包含纬度和经度信息的列，请选择此选项。包含纬度和经度数据的每一行将在地图上显示为不同的项。 Azure 位置：如果有包含 Azure 位置（eastus、westeurope、centralindia）信息的列，则请选择此选项。指定该列，它将提取每个 Azure 位置的对应纬度和经度。它将根据指定的聚合将相同的位置行分组在一起，以在地图上显示位置。 Azure 资源：如果有包含 Azure 资源信息（例如 Azure 存储帐户和 Azure Cosmos DB 帐户）的列，则请选择此选项。指定该列，它将提取每个 Azure 资源的对应纬度和经度。它将根据指定的聚合将相同的位置（Azure 位置）行分组在一起，以在地图上显示位置。国家/地区：如果有包含国家/地区名称/代码（US、美国、IN、印度、CN、中国）信息的列，则请选择此选项。指定该列，它将提取每个国家/地区/代码的对应纬度和经度。它将具有相同国家/地区代码/国家/地区名称的行分组在一起，以在地图上显示位置。国家/地区名称和国家/地区代码不会在地图上作为单个实体分组到一起。
`Latitude/Longitude`	如果 `Location Info` 字段值为“纬度/经度”，则可以看到这两个选项。选择在 `Latitude` 字段中和在 `Longitude` 字段中分别具有纬度和经度的列。
`Azure location field`	如果 `Location Info` 字段值为“Azure 位置”，则可以看到此选项。选择包含 Azure 位置信息的列。
`Azure resource field`	如果 `Location Info` 字段值为“Azure 资源”，则可以看到此选项。选择包含 Azure 资源信息的列。
`Country/Region field`	如果 `Location Info` 字段值为“国家/地区”，则可以看到此选项。选择包含国家/地区信息的列。
`Size by`	此选项控制在地图上显示的项的大小。大小取决于用户指定列中的值。目前，圆的半径与列值的平方根成正比。如果选择“无”，则所有圆都将显示默认区域大小。
`Aggregation for location`	此字段指定如何聚合具有相同 Azure 位置/Azure 资源或国家/地区的 `Size by` 列。
`Minimum region size`	此字段指定地图上显示的项的最小半径。当 `Size by` 列的值之间存在很大差异时使用此设置，这会导致较小的项在地图上几乎不可见。
`Maximum region size`	此字段指定地图上显示的项的最大半径。当 `Size by` 列的值非常大且覆盖地图上的大片区域时，将使用此设置。
`Default region size`	此字段指定地图上显示的项的默认半径。当 `Size by` 列为“无”或值为 0 时，将使用默认半径。
`Minimum value`	用于计算区域大小的最小值。如果未指定，则最小值将是聚合后的最小值。
`Maximum value`	用于计算区域大小的最大值。如果未指定，则最大值将是聚合后的最大值。
`Opacity of items on Map`	此字段指定地图上显示的项的透明度。不透明度为 1 意味着不透明。不透明度为 0 意味着项在地图上不可见。如果地图上的项太多，可以将不透明度设置为较低的值，以便所有重叠的项都可见。

颜色设置

着色类型	说明
`None`	所有节点都具有相同的颜色。
`Thresholds`	在此类型中，单元颜色由阈值规则设置，例如 CPU > 90% => 红色，60% > CPU > 90% => 黄色，CPU < 60% => 绿色。 `Color by`：阈值/热度地图逻辑将使用此列的值。 `Aggregation for color`：此字段指定如何聚合具有相同 Azure 位置/Azure 资源或国家/地区的 `Color by` 列。
`Heatmap`	在此类型中，单元根据调色板和 `Color by` 字段进行着色。此类型还将具有与阈值相同的 `Color by` 和 `Aggregation for color` 选项。

指标设置

设置	说明
`Metric Label`	如果 `Location Info` 字段值为“纬度/经度”，则可以看到此选项。使用此功能，可以选取要为地图下方显示的指标显示的标签。
`Metric Value`	此字段指定要在地图下方显示的指标值。
`Create 'Others' group after`	此字段指定创建“其他”组之前的限制。
`Aggregate 'Others' metrics by`	此字段指定用于“其他”组的聚合（如果显示的话）。
`Custom formatting`	使用此字段可以设置数字值的单位、样式和格式设置选项。此设置与网格的自定义格式设置相同。

后续步骤

了解如何在工作簿中创建蜂巢可视化效果。
