เพิ่มการสนับสนุนการดูรายละเอียดแนวลึก

บทความ
10/12/2024

เมื่อวิชวลมีลําดับชั้น คุณสามารถอนุญาตให้ผู้ใช้ใช้คุณลักษณะการดูรายละเอียดแนวลึกของ Power BI เพื่อดูรายละเอียดเพิ่มเติม

อ่านเพิ่มเติมเกี่ยวกับคุณลักษณะการดูรายละเอียดแนวลึกของ Power BI ที่โหมดดูรายละเอียดแนวลึกในบริการของ Power BI เมื่อต้องการอนุญาตให้วิชวลเปิดใช้งานหรือปิดใช้งานคุณลักษณะการดูรายละเอียดแบบไดนามิก ดู ตัวควบคุมการดูรายละเอียดแนวลึกแบบไดนามิก

เปิดใช้งานการสนับสนุนการดูรายละเอียดแนวลึกในวิชวล

เพื่อสนับสนุนการดําเนินการดูรายละเอียดแนวลึกในวิชวลของคุณ ให้เพิ่มเขตข้อมูลใหม่ลงใน capabilities.json ที่มี drill-downชื่อ เขตข้อมูลนี้มีหนึ่งคุณสมบัติที่เรียกว่า roles ที่ประกอบด้วยชื่อของ dataRole ที่คุณต้องการเปิดใช้งานการดําเนินการดูรายละเอียดแนวลึก

    "drilldown": {
        "roles": [
            "category"
        ]
    }

หมายเหตุ

dataRole การดูรายละเอียดแนวลึกต้องเป็นชนิดGrouping max คุณสมบัติ ในเงื่อนไข dataRole ต้องได้รับการตั้งค่าเป็น 1

เมื่อคุณเพิ่มบทบาทลงในเขตข้อมูลการดูรายละเอียดแนวลึก ผู้ใช้สามารถลากหลายเขตข้อมูลลงในบทบาทข้อมูลได้

ตัวอย่างเช่น:

{
    "dataRoles": [
        {
            "displayName": "Category",
            "name": "category",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "drilldown": {
        "roles": [
            "category"
        ]
    },
    "dataViewMappings": [
        {
            "categorical": {
                "categories": {
                    "for": {
                        "in": "category"
                    }
                },
                "values": {
                    "select": [
                        {
                            "bind": {
                                "to": "value"
                            }
                        }
                    ]
                }
            }
        }
    ]
}

สร้างวิชวลที่มีการสนับสนุนการดูรายละเอียดแนวลึก

หากต้องการสร้างวิชวลที่มีการสนับสนุนการดูรายละเอียดแนวลึก ให้เรียกใช้คําสั่งต่อไปนี้:

pbiviz new testDrillDown -t default

หากต้องการสร้างวิชวลตัวอย่างเริ่มต้น ให้ใช้ตัวอย่างด้านบนของ capabilities.json กับวิชวลที่สร้างขึ้นใหม่

สร้างคุณสมบัติ สําหรับ div คอนเทนเนอร์ เพื่อเก็บองค์ประกอบ HTML ของวิชวล:

"use strict";

import "core-js/stable";
import "./../style/visual.less";
// imports

export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement; // <== NEW PROPERTY

    constructor(options: VisualConstructorOptions) {
        // constructor body
        // ...
    }

    public update(options: VisualUpdateOptions) {
        // update method body
        // ...
    }

    /**
     * Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
     * This method is called once each time we open the properties pane or when the user edits any format property.
     */
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

อัปเดตคอนสตรักเตอร์ของวิชวล:


export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.updateCount = 0;

        if (document) {
            const new_p: HTMLElement = document.createElement("p");
            new_p.appendChild(document.createTextNode("Update count:"));
            const new_em: HTMLElement = document.createElement("em");
            this.textNode = document.createTextNode(this.updateCount.toString());
            new_em.appendChild(this.textNode);
            new_p.appendChild(new_em);
            this.div = document.createElement("div"); // <== CREATE DIV ELEMENT
            this.target.appendChild(new_p);
        }
    }
}

หากต้องการสร้าง buttonให้อัปเดต update วิธีการ ของวิชวล:

export class Visual implements IVisual {
    // ...

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

        const dataView: DataView = options.dataViews[0];
        const categoricalDataView: DataViewCategorical = dataView.categorical;

        // don't create elements if no data
        if (!options.dataViews[0].categorical ||
            !options.dataViews[0].categorical.categories) {
            return
        }

        // to display current level of hierarchy
        if (typeof this.textNode !== undefined) {
            this.textNode.textContent = categoricalDataView.categories[categoricalDataView.categories.length - 1].source.displayName.toString();
        }

        // remove old elements
        // for better performance use D3js pattern:
        // https://d3js.org/#enter-exit
        while (this.div.firstChild) {
            this.div.removeChild(this.div.firstChild);
        }

        // create buttons for each category value
        categoricalDataView.categories[categoricalDataView.categories.length - 1].values.forEach( (category: powerbi.PrimitiveValue, index: number) => {
            let button = document.createElement("button");
            button.innerText = category.toString();

            this.div.appendChild(button);
        })

    }
    // ...

ใช้ลักษณะอย่างง่ายใน .\style\visual.less:

button {
    margin: 5px;
    min-width: 50px;
    min-height: 50px;
}

เตรียมข้อมูลตัวอย่างสําหรับการทดสอบวิชวล:

H1	H2	H3	ค่า
ท	A1	A11	1
ท	A1	A12	2
ท	A2	A21	3
ท	A2	A22	4
ท	A3	A31	5
ท	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12

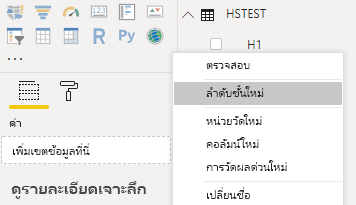

และสร้างลําดับชั้นใน Power BI Desktop:

สกรีนช็อตแสดง Power B I Desktop พร้อมลําดับชั้นใหม่ที่เลือกในเมนูตามบริบท

รวมคอลัมน์หมวดหมู่ทั้งหมด (H1, H2, H3) ไปยังลําดับชั้นใหม่:

สกรีนช็อตแสดงคอลัมน์หมวดหมู่ที่คุณสามารถเพิ่มลงในลําดับชั้นใหม่ได้

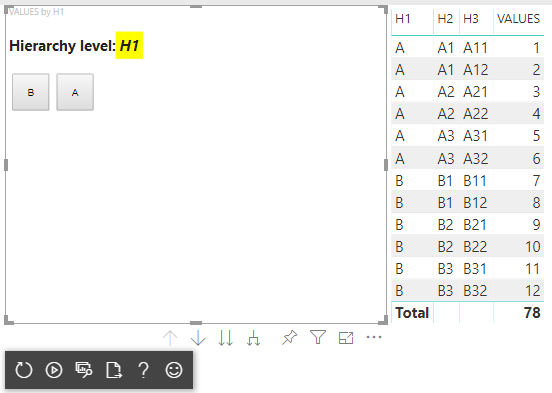

หลังจากขั้นตอนเหล่านั้นคุณควรได้รับวิชวลต่อไปนี้:

วิชวล Dev พร้อมปุ่ม

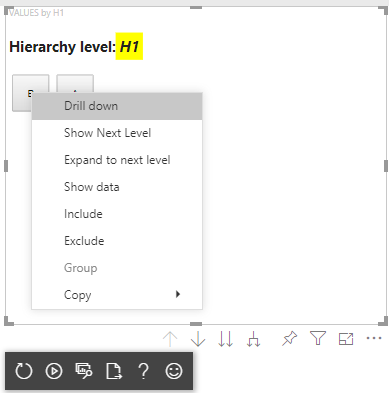

เมื่อต้องเพิ่มเมนูบริบทไปยังปุ่มบนวิชวล:

บันทึก host วัตถุในคุณสมบัติของวิชวลและเรียกใช้ createSelectionManager เมธอด เพื่อสร้างตัวจัดการการเลือกเพื่อแสดงเมนูบริบทโดยใช้ Power BI Visuals API

"use strict";

import "core-js/stable";
import "./../style/visual.less";
// default imports

import IVisualHost = powerbi.extensibility.visual.IVisualHost;
import ISelectionManager = powerbi.extensibility.ISelectionManager;
import ISelectionId = powerbi.visuals.ISelectionId;

export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement;
    private host: IVisualHost; // <== NEW PROPERTY
    private selectionManager: ISelectionManager; // <== NEW PROPERTY

    constructor(options: VisualConstructorOptions) {
        // constructor body
        // save the host in the visuals properties
        this.host = options.host;
        // create selection manager
        this.selectionManager = this.host.createSelectionManager();
        // ...
    }

    public update(options: VisualUpdateOptions) {
        // update method body
        // ...
    }

    // ...
}

เปลี่ยนเนื้อความของ forEach การเรียกกลับฟังก์ชันเป็น:

    categoricalDataView.categories[categoricalDataView.categories.length - 1].values.forEach( (category: powerbi.PrimitiveValue, index: number) => {
        // create selectionID for each category value
        let selectionID: ISelectionId = this.host.createSelectionIdBuilder()
            .withCategory(categoricalDataView.categories[0], index)
            .createSelectionId();

        let button = document.createElement("button");
        button.innerText = category.toString();

        // add event listener to click event
        button.addEventListener("click", (event) => {
            // call select method in the selection manager
            this.selectionManager.select(selectionID);
        });

        button.addEventListener("contextmenu", (event) => {
            // call showContextMenu method to display context menu on the visual
            this.selectionManager.showContextMenu(selectionID, {
                x: event.clientX,
                y: event.clientY
            });
            event.preventDefault();
        });

        this.div.appendChild(button);
    });

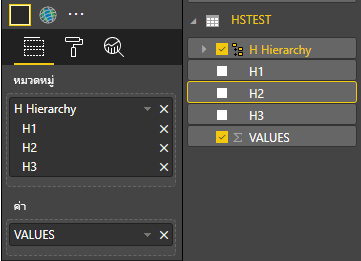

นําข้อมูลไปใช้กับวิชวล:

สกรีนช็อตแสดงลําดับชั้นที่มีการเรียก H2

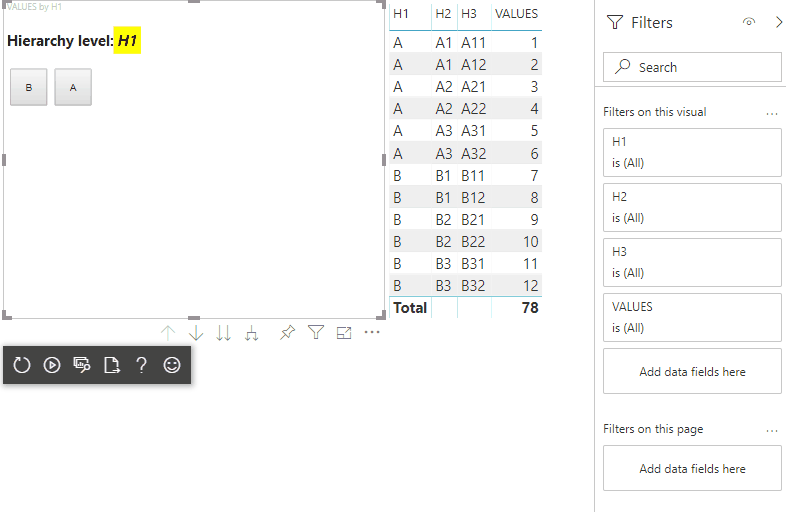

ในขั้นตอนสุดท้าย คุณควรได้รับวิชวลที่มีการเลือกและเมนูบริบท:

ภาพเคลื่อนไหวแสดงการเลือกดูรายละเอียดแนวลึกและการเจาะดูข้อมูลลึกขึ้นจากเมนูบริบทวิชวล

เพิ่มการสนับสนุนการดูรายละเอียดแนวลึกสําหรับการแมปมุมมองข้อมูลแบบเมทริกซ์

หากต้องการทดสอบวิชวลด้วยการแมปมุมมองข้อมูลแบบเมทริกซ์ ก่อนอื่นให้เตรียมข้อมูลตัวอย่าง:

แถวที่ 1	แถวที่ 2	แถวที่ 3	คอลัมน์ 1	คอลัมน์ 2	คอลัมน์ 3	ค่า
R1	R11	R111	C1	C11	C111	1
R1	R11	R112	C1	C11	C112	2
R1	R11	R113	C1	C11	C113	3
R1	R12	R121	C1	C12	C121	4
R1	R12	R122	C1	C12	C122	5
R1	R12	R123	C1	C12	C123	6
R1	R13	R131	C1	C13	C131	7
R1	R13	R132	C1	C13	C132	8
R1	R13	R133	C1	C13	C133	9
R2	R21	R211	C2	C21	C211	10
R2	R21	R212	C2	C21	C212	11
R2	R21	R213	C2	C21	C213	12
R2	R22	R221	C2	C22	C221	13
R2	R22	R222	C2	C22	C222	14
R2	R22	R223	C2	C22	C223	16
R2	R23	R231	C2	C23	C231	17
R2	R23	R232	C2	C23	C232	18
R2	R23	R233	C2	C23	C233	19

จากนั้นใช้การแมปมุมมองข้อมูลต่อไปนี้กับวิชวล:

{
    "dataRoles": [
        {
            "displayName": "Columns",
            "name": "columns",
            "kind": "Grouping"
        },
        {
            "displayName": "Rows",
            "name": "rows",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "drilldown": {
        "roles": [
            "columns",
            "rows"
        ]
    },
    "dataViewMappings": [
        {
            "matrix": {
                "columns": {
                    "for": {
                        "in": "columns"
                    }
                },
                "rows": {
                    "for": {
                        "in": "rows"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ]
}

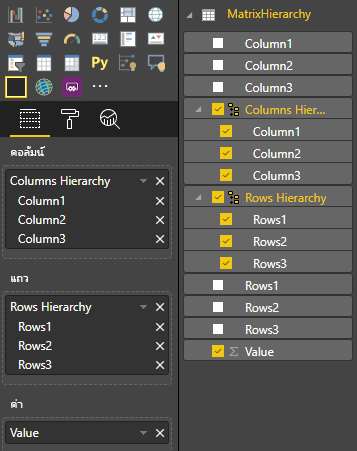

นําข้อมูลไปใช้กับวิชวล:

สกรีนช็อตแสดงลําดับชั้นของเมทริกซ์ที่มีลําดับชั้นคอลัมน์และแถวและสมาชิกที่เลือก

นําเข้าอินเทอร์เฟสที่จําเป็นเพื่อประมวลผลการแมปมุมมองข้อมูลแบบเมทริกซ์:

// ...
import DataViewMatrix = powerbi.DataViewMatrix;
import DataViewMatrixNode = powerbi.DataViewMatrixNode;
import DataViewHierarchyLevel = powerbi.DataViewHierarchyLevel;
// ...

สร้างคุณสมบัติสองรายการสําหรับองค์ประกอบแถวและคอลัมน์สอง divรายการ:

export class Visual implements IVisual {
    // ...
    private rowsDiv: HTMLDivElement;
    private colsDiv: HTMLDivElement;
    // ...
    constructor(options: VisualConstructorOptions) {
        // constructor body
        // ...
        // Create div elements and append to main div of the visual
        this.rowsDiv = document.createElement("div");
        this.target.appendChild(this.rowsDiv);

        this.colsDiv = document.createElement("div");
        this.target.appendChild(this.colsDiv);
    }
    // ...
}

ตรวจสอบข้อมูลก่อนแสดงองค์ประกอบและแสดงระดับลําดับชั้นปัจจุบัน:

export class Visual implements IVisual {
    // ...
    constructor(options: VisualConstructorOptions) {
        // constructor body
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

        const dataView: DataView = options.dataViews[0];
        const matrixDataView: DataViewMatrix = dataView.matrix;

        // if the visual doesn't receive the data no reason to continue rendering
        if (!matrixDataView ||
            !matrixDataView.columns ||
            !matrixDataView.rows ) {
            return
        }

        // to display current level of hierarchy
        if (typeof this.textNode !== undefined) {
            this.textNode.textContent = categoricalDataView.categories[categoricalDataView.categories.length - 1].source.displayName.toString();
        }
        // ...
    }
    // ...
}

สร้างฟังก์ชัน treeWalker สําหรับการท่องไปตามลําดับชั้น:

export class Visual implements IVisual {
    // ...
    public update(options: VisualUpdateOptions) {
        // ...

        // if the visual doesn't receive the data no reason to continue rendering
        if (!matrixDataView ||
            !matrixDataView.columns ||
            !matrixDataView.rows ) {
            return
        }

        const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
            // ...
            if (matrixNode.children) {
                // ...
                // traversing child nodes
                matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
            }
        }

        // traversing rows
        const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
        rowRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.rows.levels, this.rowsDiv));

        // traversing columns
        const colRoot = matrixDataView.columns.root;
        colRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.columns.levels, this.colsDiv));
    }
    // ...
}

สร้างการเลือกสําหรับจุดข้อมูล

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();
    // ...
    if (matrixNode.children) {
        // ...
        // traversing child nodes
        matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
    }
}

สร้าง div สําหรับแต่ละระดับของลําดับชั้น:

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();
    // ...
    if (matrixNode.children) {
        // create div element for level
        const childDiv = document.createElement("div");
        // add to current div
        div.appendChild(childDiv);
        // create paragraph element to display next
        const p = document.createElement("p");
        // display level name on paragraph element
        const level = levels[matrixNode.level];
        p.innerText = level.sources[level.sources.length - 1].displayName;
        // add paragraph element to created child div
        childDiv.appendChild(p);
        // traversing child nodes
        matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
    }
}

สร้าง buttons เพื่อโต้ตอบกับวิชวลและแสดงเมนูบริบทสําหรับจุดข้อมูลเมทริกซ์:

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();

    // create button element
    let button = document.createElement("button");
    // display node value/name of the button's text
    button.innerText = matrixNode.value.toString();

    // add event listener on click
    button.addEventListener("click", (event) => {
        // call select method in the selection manager
        this.selectionManager.select(selectionID);
    });

    // display context menu on click
    button.addEventListener("contextmenu", (event) => {
        // call showContextMenu method to display context menu on the visual
        this.selectionManager.showContextMenu(selectionID, {
            x: event.clientX,
            y: event.clientY
        });
        event.preventDefault();
    });

    div.appendChild(button);

    if (matrixNode.children) {
        // ...
    }
}

ล้าง div องค์ประกอบก่อนที่จะแสดงองค์ประกอบอีกครั้ง:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...
    }

    // remove old elements
    // to better performance use D3js pattern:
    // https://d3js.org/#enter-exit
    while (this.rowsDiv.firstChild) {
        this.rowsDiv.removeChild(this.rowsDiv.firstChild);
    }
    // create label for row elements
    const prow = document.createElement("p");
    prow.innerText = "Rows";
    this.rowsDiv.appendChild(prow);

    while (this.colsDiv.firstChild) {
        this.colsDiv.removeChild(this.colsDiv.firstChild);
    }
    // create label for columns elements
    const pcol = document.createElement("p");
    pcol.innerText = "Columns";
    this.colsDiv.appendChild(pcol);

    // render elements for rows
    const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
    rowRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.rows.levels, this.rowsDiv));

    // render elements for columns
    const colRoot = matrixDataView.columns.root;
    colRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.columns.levels, this.colsDiv));
}

สุดท้าย คุณควรได้รับวิชวลที่มีเมนูบริบท:

ภาพเคลื่อนไหวแสดงเมนูบริบทสําหรับวิชวลพร้อมตัวเลือกในการเจาะลงหรือเจาะขึ้น

แชร์ผ่าน

เพิ่มการสนับสนุนการดูรายละเอียดแนวลึก

เปิดใช้งานการสนับสนุนการดูรายละเอียดแนวลึกในวิชวล

สร้างวิชวลที่มีการสนับสนุนการดูรายละเอียดแนวลึก

เพิ่มเมนูบริบทไปยังองค์ประกอบวิชวล

เพิ่มการสนับสนุนการดูรายละเอียดแนวลึกสําหรับการแมปมุมมองข้อมูลแบบเมทริกซ์

คำติชม

แหล่งทรัพยากรเพิ่มเติม

H1	H2	H3	ค่า
ท	A1	A11	1
ท	A1	A12	2
ท	A2	A21	3
ท	A2	A22	4
ท	A3	A31	5
ท	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12

H1	H2	H3	ค่า
ท	A1	A11	1
ท	A1	A12	2
ท	A2	A21	3
ท	A2	A22	4
ท	A3	A31	5
ท	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12

แชร์ผ่าน

เพิ่มการสนับสนุนการดูรายละเอียดแนวลึก

เปิดใช้งานการสนับสนุนการดูรายละเอียดแนวลึกในวิชวล

สร้างวิชวลที่มีการสนับสนุนการดูรายละเอียดแนวลึก

เพิ่มเมนูบริบทไปยังองค์ประกอบวิชวล

เพิ่มการสนับสนุนการดูรายละเอียดแนวลึกสําหรับการแมปมุมมองข้อมูลแบบเมทริกซ์

เนื้อหาที่เกี่ยวข้อง

คำติชม

แหล่งทรัพยากรเพิ่มเติม

H1	H2	H3	ค่า
ท	A1	A11	1
ท	A1	A12	2
ท	A2	A21	3
ท	A2	A22	4
ท	A3	A31	5
ท	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12
