Självstudie: Konfigurera nätverk för Azure Stack Edge Pro R

  • Artikel

I den här självstudien beskrivs hur du konfigurerar nätverk för din Azure Stack Edge Pro R-enhet med hjälp av det lokala webbgränssnittet.

Anslutningsprocessen kan ta cirka 20 minuter att slutföra.

I den här självstudien lär du dig:

  • Förutsättningar
  • Konfigurera nätverk
  • Konfigurera avancerat nätverk
  • Konfigurera webbproxy
  • Verifiera nätverksinställningar

Förutsättningar

Innan du konfigurerar och konfigurerar din Azure Stack Edge Pro R-enhet kontrollerar du att du:

Konfigurera nätverk

Sidan Kom igång visar de olika inställningar som krävs för att konfigurera och registrera den fysiska enheten med Azure Stack Edge-tjänsten.

Följ de här stegen för att konfigurera nätverket för din enhet.

  1. Gå till sidan Kom igång i enhetens lokala webbgränssnitt.

  2. På panelen Nätverk väljer du Konfigurera för att gå till sidan Nätverk .

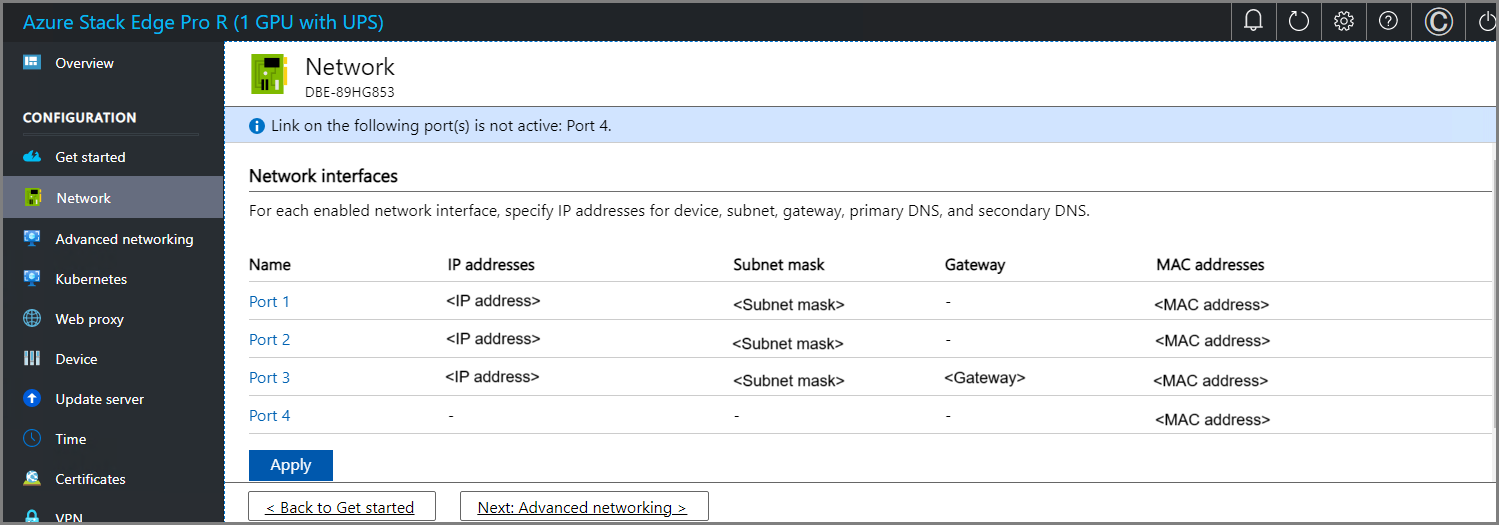

    Det finns fyra nätverksgränssnitt på den fysiska enheten. PORT 1 och PORT 2 är nätverksgränssnitt på 1 Gbit/s. PORT 3 och PORT 4 är alla nätverksgränssnitt på 10/25 Gbit/s. PORT 1 konfigureras automatiskt som en port endast för hantering och PORT 2 till PORT 4 är alla dataportar. Sidan Nätverk visas på följande sätt:

    Sidan

  3. Om du vill ändra nätverksinställningarna väljer du en port och i den högra rutan som visas ändrar du IP-adressen, undernätet, gatewayen, primär DNS och sekundär DNS.

    • Om du väljer Port 1 kan du se att den är förkonfigurerad som statisk.

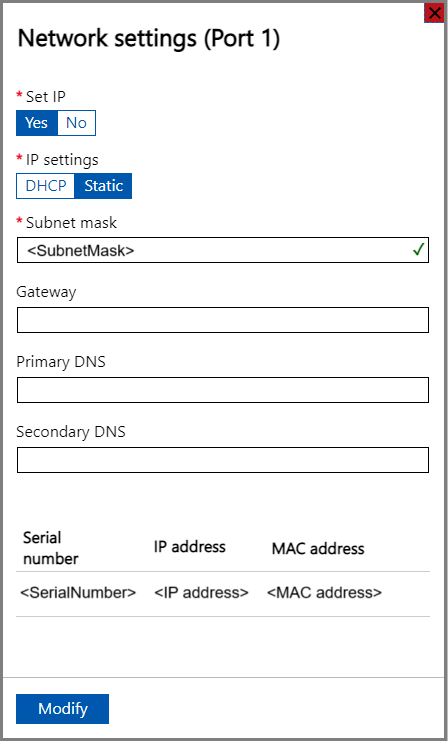

      Lokalt webbgränssnitt

    • Om du väljer Port 2, Port 3 eller Port 4 konfigureras alla dessa portar som DHCP som standard.

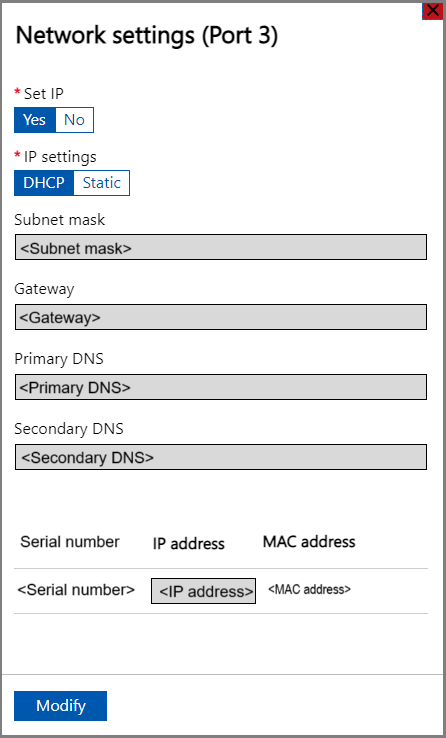

      Lokalt webbgränssnitt

    Tänk på följande när du konfigurerar nätverksinställningarna:

    • Om DHCP har aktiverats i din miljö konfigureras nätverksgränssnitten automatiskt. IP-adress, undernät, gateway och DNS tilldelas automatiskt.
    • Om DHCP inte är aktiverat kan du tilldela statiska IP-adresser om det behövs.
    • Du kan konfigurera nätverksgränssnittet som IPv4.
    • Nätverkskort (NIC) Teamindelning eller länkaggregering stöds inte med Azure Stack Edge.
    • Serienummer för en port motsvarar nodens serienummer.

    Kommentar

    Om du behöver ansluta till enheten från ett externt nätverk läser du Aktivera enhetsåtkomst utanför nätverket för ytterligare nätverksinställningar.

    När enhetsnätverket har konfigurerats uppdateras sidan enligt nedan.

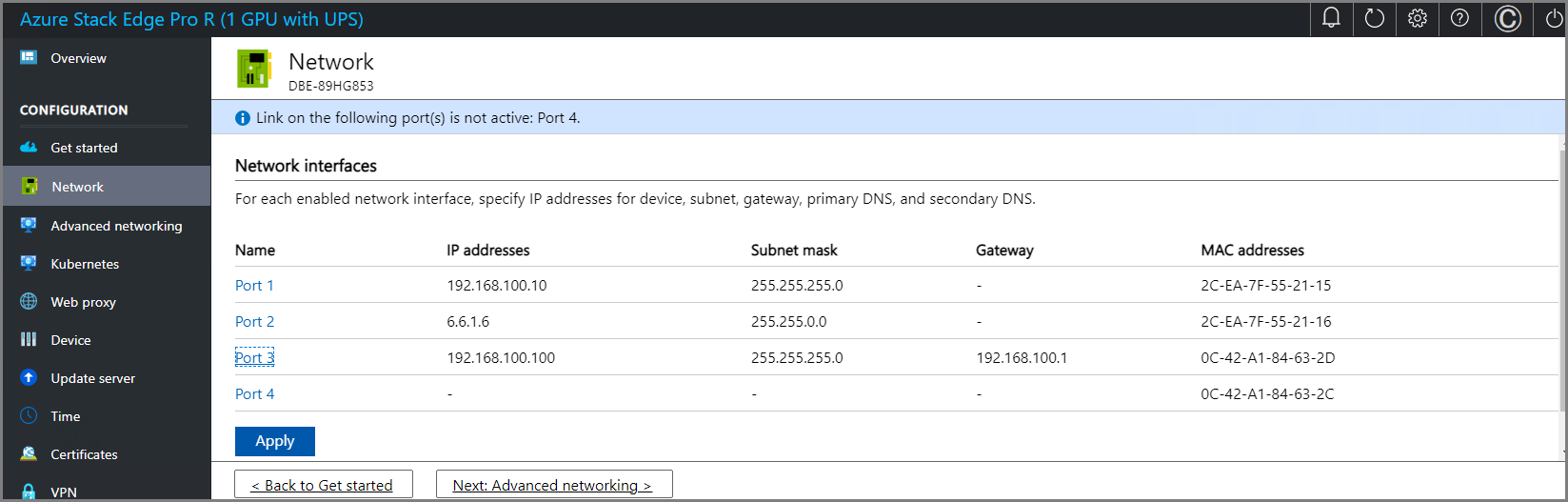

    Sidan

    Kommentar

    Vi rekommenderar att du inte byter nätverksgränssnittets lokala IP-adress från statisk till DCHP om du inte har någon annan IP-adress för att ansluta till enheten. Om du använder ett nätverksgränssnitt och växlar till DHCP finns det inget sätt att fastställa DHCP-adressen. Om du vill ändra till en DHCP-adress väntar du tills enheten har aktiverats med tjänsten och ändrar sedan. Du kan sedan visa IP-adresser för alla kort i enhetsegenskaperna i Azure-portalen för din tjänst.

    När du har konfigurerat och tillämpat nätverksinställningarna väljer du Nästa: Avancerat nätverk för att konfigurera beräkningsnätverket.

Aktivera beräkningsnätverk

Följ de här stegen för att aktivera beräkning och konfigurera beräkningsnätverk.

  1. På sidan Avancerat nätverk väljer du ett nätverksgränssnitt som du vill aktivera för beräkning.

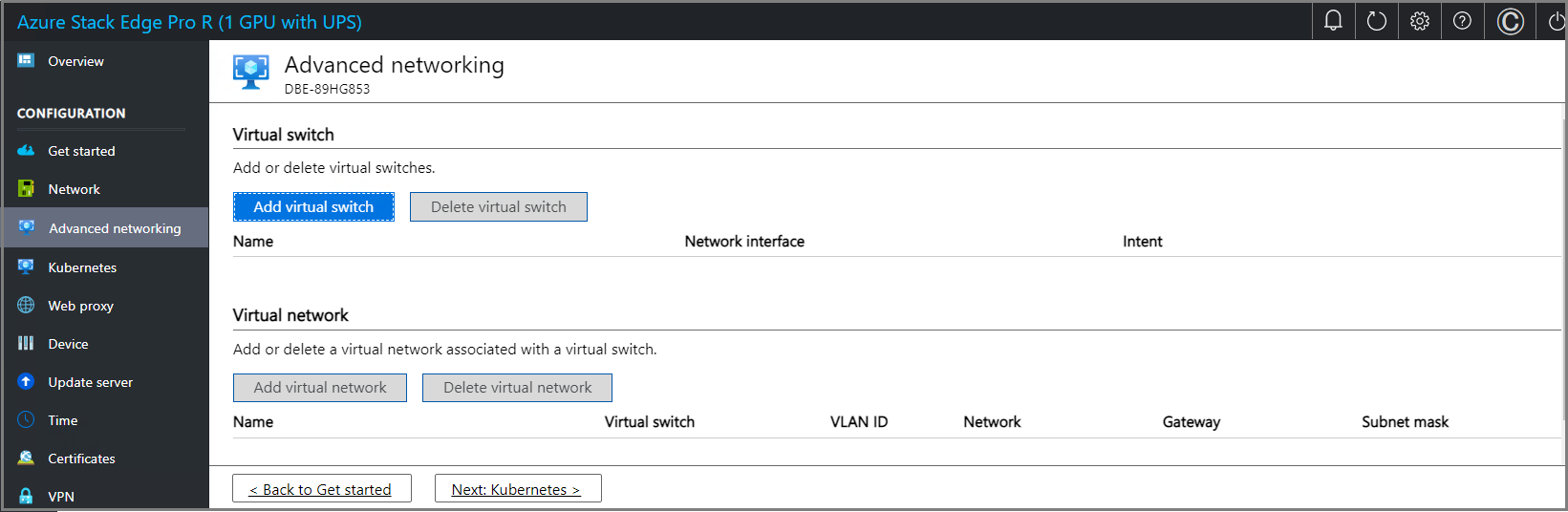

    Beräkningssida i det lokala användargränssnittet 2

Konfigurera virtuella växlar

Följ de här stegen för att lägga till eller ta bort virtuella växlar och virtuella nätverk.

  1. I det lokala användargränssnittet går du till sidan Avancerat nätverk.

  2. I avsnittet Virtuell växel lägger du till eller tar bort virtuella växlar. Välj Lägg till virtuell växel för att skapa en ny växel.

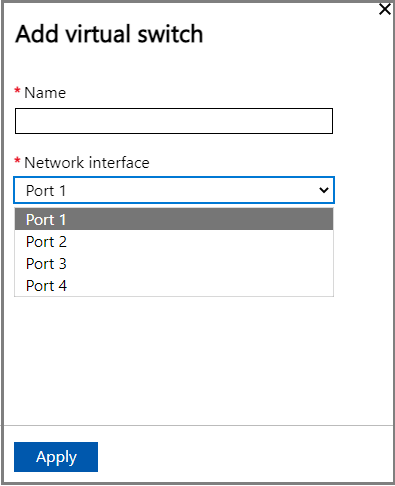

    Lägg till virtuell växelsida i det lokala användargränssnittet 2

  3. På bladet Nätverksinställningar anger du följande om du använder en ny växel:

    1. Ange ett namn för den virtuella växeln.
    2. Välj det nätverksgränssnitt som den virtuella växeln ska skapas på.
    3. Om du distribuerar 5G-arbetsbelastningar anger du Stöd för accelererat nätverk till Ja.
    4. Välj Använd. Du kan se att den angivna virtuella växeln har skapats.

    Skärmbild av sidan Avancerat nätverk med virtuell växel tillagd och aktiverad för beräkning i det lokala användargränssnittet för en nod.

  4. Du kan skapa fler än en växel genom att följa stegen som beskrevs tidigare.

  5. Om du vill ta bort en virtuell växel går du till avsnittet Virtuell växel och väljer Ta bort virtuell växel. När en virtuell växel tas bort tas även de associerade virtuella nätverken bort.

Nu kan du skapa virtuella nätverk och associera med de virtuella växlar som du skapade.

Konfigurera virtuella nätverk

Du kan lägga till eller ta bort virtuella nätverk som är associerade med dina virtuella växlar. Följ dessa steg för att lägga till en virtuell växel:

  1. I det lokala användargränssnittet på sidan Avancerat nätverk går du till avsnittet Virtuellt nätverk och väljer Lägg till virtuellt nätverk.

  2. På bladet Lägg till virtuellt nätverk anger du följande information:

    1. Välj en virtuell växel som du vill skapa ett virtuellt nätverk för.
    2. Ange ett namn för det virtuella nätverket. Namnet du anger måste överensstämma med namngivningsregler och begränsningar för Azure-resurser.
    3. Ange ett VLAN-ID som ett unikt tal i intervallet 1–4 094. Det VLAN-ID som du anger bör finnas i din trunkkonfiguration. Mer information om trunkkonfigurationen för växeln finns i anvisningarna från tillverkaren av den fysiska växeln.
    4. Ange nätmasken och gatewayen för ditt virtuella LAN-nätverk enligt den fysiska nätverkskonfigurationen.
    5. Välj Använd. Ett virtuellt nätverk skapas på den angivna virtuella växeln.

  3. Om du vill ta bort ett virtuellt nätverk går du till avsnittet Virtuellt nätverk , väljer Ta bort virtuellt nätverk och väljer det virtuella nätverk som du vill ta bort.

  4. Välj Nästa: Kubernetes > för att konfigurera dina beräknings-IP-adresser för Kubernetes.

Konfigurera beräknings-IP-adresser

När de virtuella växlarna har skapats kan du aktivera växlarna för Kubernetes-beräkningstrafik.

  1. I det lokala användargränssnittet går du till kubernetes-sidan .

  2. Ange en arbetsbelastning från de angivna alternativen.

    • Om du arbetar med en Privat MEC-lösning i Azure väljer du alternativet för en privat Azure MEC-lösning i din miljö.
    • Om du arbetar med en SAP Digital Manufacturing-lösning eller en annan Microsoft-partnerlösning väljer du alternativet för en SAP Digital Manufacturing for Edge Computing eller en annan Microsoft-partnerlösning i din miljö.
    • För andra arbetsbelastningar väljer du alternativet för andra arbetsbelastningar i din miljö.

    Om du uppmanas att göra det bekräftar du det alternativ som du har angett och väljer sedan Använd.

    Information om hur du använder PowerShell för att ange arbetsbelastningen finns i detaljerade steg i Ändra Kubernetes-arbetsbelastningsprofiler.

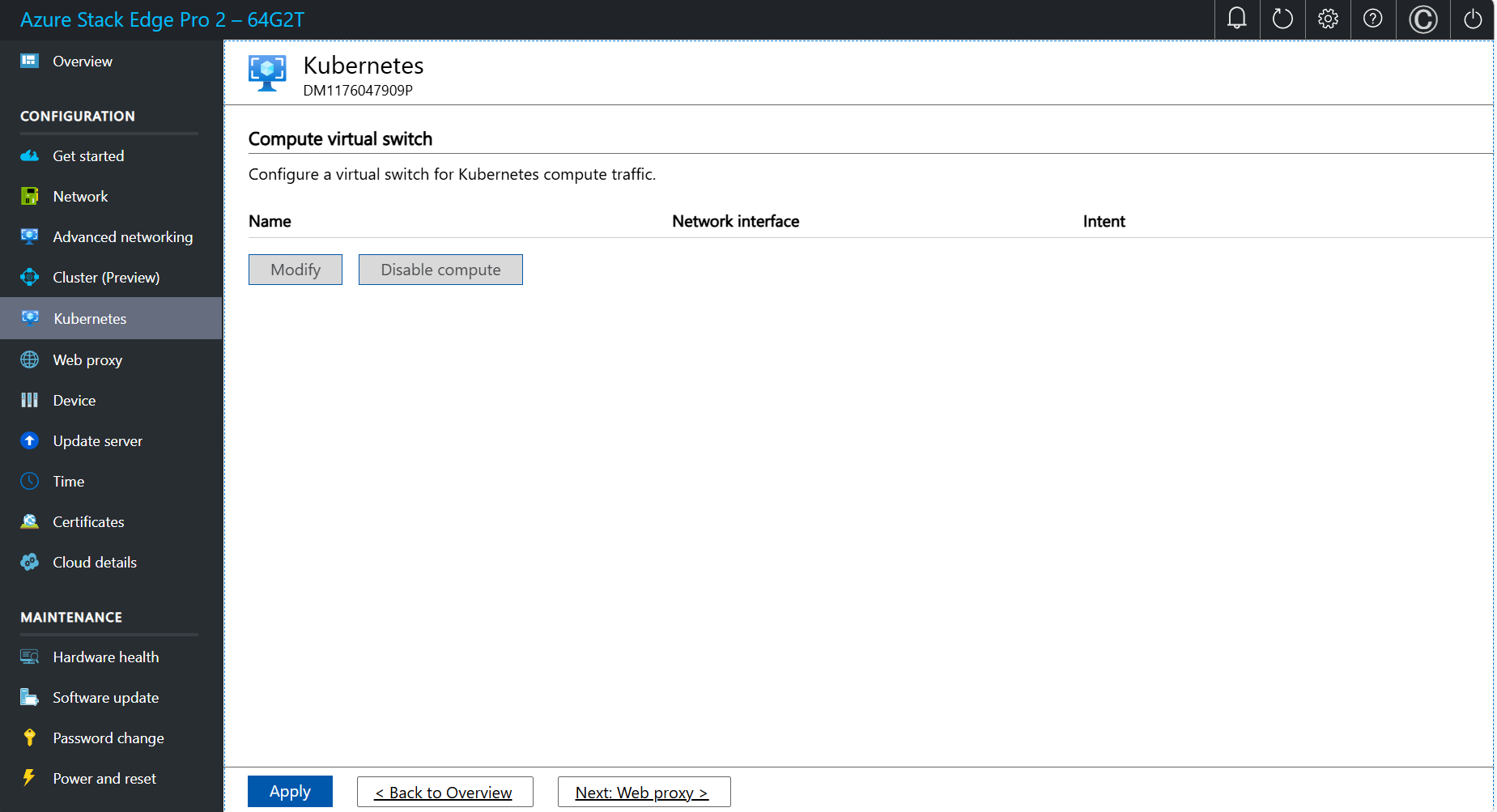

    Skärmbild av alternativen för arbetsbelastningsval på kubernetes-sidan i det lokala användargränssnittet för två noder.

  3. I listrutan väljer du den virtuella växel som du vill aktivera för Kubernetes-beräkningstrafik.

  4. Tilldela Kubernetes-nod-IP-adresser. Dessa statiska IP-adresser gäller för de virtuella Kubernetes-datorerna.

    Om du väljer Azure Private MEC-lösningen eller SAP Digital Manufacturing for Edge Computing eller ett annat arbetsbelastningsalternativ för Microsoft-partner för din miljö måste du ange ett sammanhängande intervall på minst 6 IPv4-adresser (eller mer) för en konfiguration med 1 noder.

    Om du väljer det andra arbetsbelastningsalternativet för en n-nodenhet tillhandahålls ett sammanhängande intervall på minst n+1 IPv4-adresser (eller mer) för den virtuella beräkningsdatorn med hjälp av start- och slut-IP-adresserna. För en enhet med en nod anger du minst 2 kostnadsfria, sammanhängande IPv4-adresser.

    Viktigt!

    • Om du kör andra arbetsbelastningar i din miljö använder Kubernetes på Azure Stack Edge undernätet 172.27.0.0/16 för poddar och 172.28.0.0/16 för tjänsten. Kontrollera att dessa inte används i nätverket. Mer information finns i Ändra Kubernetes-poddar och tjänstundernät.
    • DHCP-läge stöds inte för Kubernetes-nod-IP-adresser.

  5. Tilldela Kubernetes externa tjänst-IP-adresser. Det här är också belastningsutjämnings-IP-adresserna. Dessa sammanhängande IP-adresser är för tjänster som du vill exponera utanför Kubernetes-klustret och du anger det statiska IP-intervallet beroende på antalet tjänster som exponeras.

    Viktigt!

    Vi rekommenderar starkt att du anger minst en IP-adress för Azure Stack Edge Hub-tjänsten för åtkomst till beräkningsmoduler. Tjänstens IP-adresser kan uppdateras senare.

  6. Välj Använd.

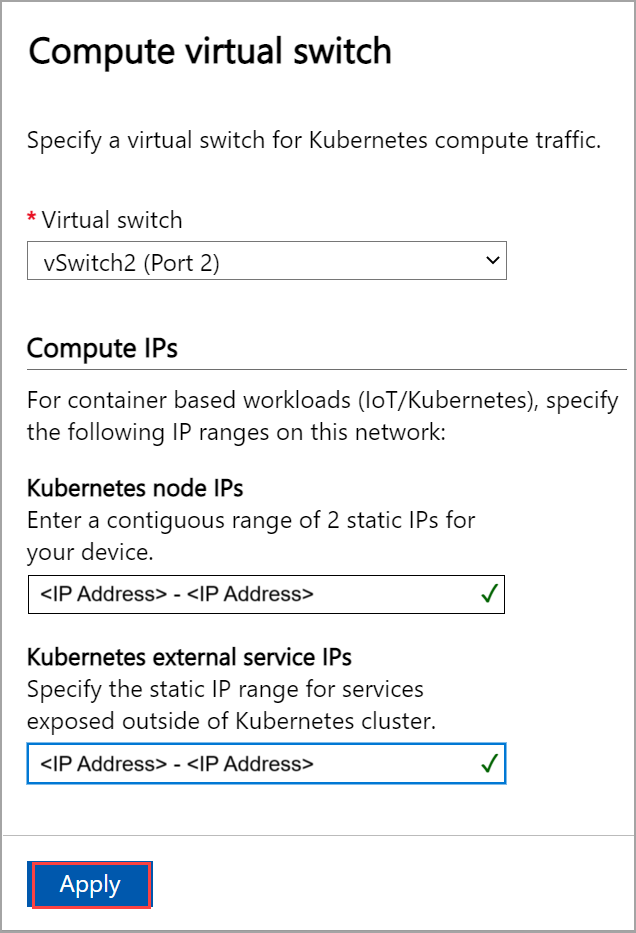

    Skärmbild av sidan Konfigurera beräkning i Avancerat nätverk i det lokala användargränssnittet 2.

  7. Konfigurationen tar några minuter att tillämpa och du kan behöva uppdatera webbläsaren.

  8. Välj Nästa: Webbproxy för att konfigurera webbproxy.

Konfigurera webbproxy

Det här är en valfri konfiguration.

Viktigt!

Pac-filer (Proxy-auto config) stöds inte. En PAC-fil definierar hur webbläsare och andra användaragenter automatiskt kan välja lämplig proxyserver (åtkomstmetod) för att hämta en viss URL. Proxyservrar som försöker fånga upp och läsa all trafik (signera sedan om allt med sin egen certifiering) är inte kompatibla eftersom proxyns certifikat inte är betrott. Normalt fungerar transparenta proxyservrar bra med Azure Stack Edge Pro R. Icke-transparenta webbproxyservrar stöds inte.

  1. På sidan Inställningar för webbproxy utför du följande steg:

    1. I rutan Url för webbproxy anger du URL:en i det här formatet: http://host-IP address or FQDN:Port number. HTTPS-URL:er stöds inte.

    2. Om du vill verifiera och tillämpa de konfigurerade webbproxyinställningarna väljer du Använd.

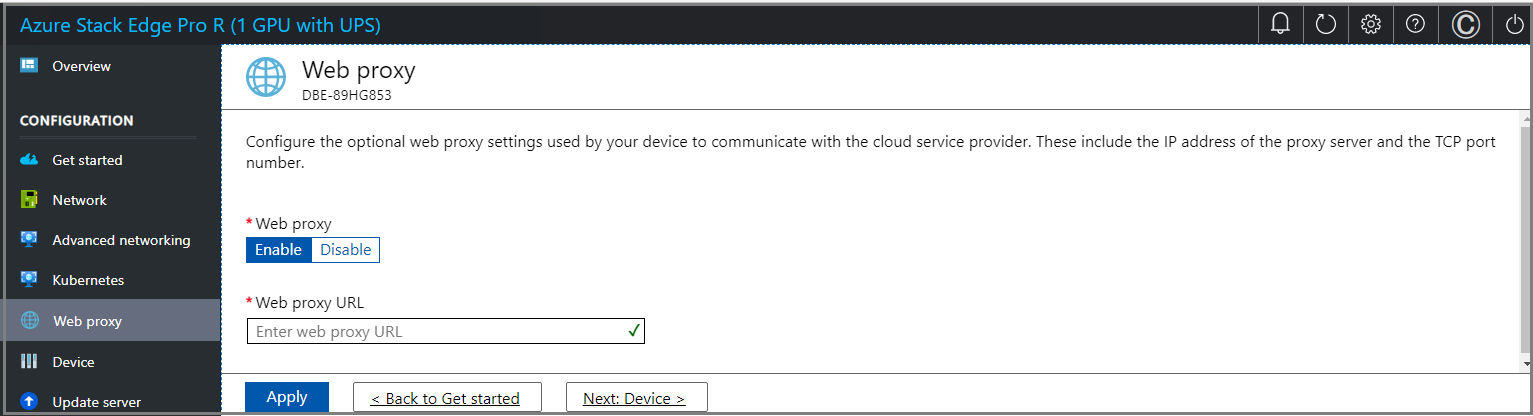

    Lokala webbgränssnittet

  2. När inställningarna har tillämpats väljer du Nästa: Enhet.
