Skapa en virtuell Azure-dator med accelererat nätverk

Den här artikeln beskriver hur du skapar en virtuell Linux- eller Windows-dator (VM) med Accelererat nätverk (AccelNet) aktiverat med hjälp av kommandoradsgränssnittet för Azure CLI.

Förutsättningar

Portal

• Ett Azure-konto med en aktiv prenumeration. Du kan skapa ett konto kostnadsfritt.

PowerShell

• Ett Azure-konto med en aktiv prenumeration. Du kan skapa ett konto kostnadsfritt.

Azure Cloud Shell

Azure är värd för Azure Cloud Shell, en interaktiv gränssnittsmiljö som du kan använda via webbläsaren. Du kan använda antingen Bash eller PowerShell med Cloud Shell för att arbeta med Azure-tjänster. Du kan använda förinstallerade Cloud Shell-kommandon för att köra koden i den här artikeln, utan att behöva installera något i din lokala miljö.

Så här startar du Azure Cloud Shell:

Alternativ	Exempel/länk
Välj Prova i det övre högra hörnet i en kod eller ett kommandoblock. Om du väljer Prova kopieras inte koden eller kommandot automatiskt till Cloud Shell.
Gå till https://shell.azure.com eller Välj knappen Starta Cloud Shell för att öppna Cloud Shell i webbläsaren.
Välj knappen Cloud Shell på menyn längst upp till höger i Azure-portalen.

Så här använder du Azure Cloud Shell:

1. Starta Cloud Shell.

2. Välj knappen Kopiera i ett kodblock (eller kommandoblock) för att kopiera koden eller kommandot.

3. Klistra in koden eller kommandot i Cloud Shell-sessionen genom att välja Ctrl+Skift+V i Windows och Linux, eller genom att välja Cmd+Shift+V på macOS.

4. Välj Retur för att köra koden eller kommandot.

Om du väljer att installera och använda PowerShell lokalt kräver den här artikeln Azure PowerShell-modulen version 1.0.0 eller senare. Kör Get-Module -ListAvailable Az för att hitta den installerade versionen. Om du behöver uppgradera kan du läsa Install Azure PowerShell module (Installera Azure PowerShell-modul). Om du kör PowerShell lokalt måste du också köra Connect-AzAccount för att skapa en anslutning till Azure.

CLI

Om du inte har en Azure-prenumeration skapar du ett kostnadsfritt Azure-konto innan du börjar.

• Använd Bash-miljön i Azure Cloud Shell. Mer information finns i Snabbstart för Bash i Azure Cloud Shell.



• Om du föredrar att köra CLI-referenskommandon lokalt installerar du Azure CLI. Om du kör i Windows eller macOS kan du köra Azure CLI i en Docker-container. Mer information finns i Så här kör du Azure CLI i en Docker-container.

  • Om du använder en lokal installation loggar du in på Azure CLI med hjälp av kommandot az login. Slutför autentiseringsprocessen genom att följa stegen som visas i terminalen. Andra inloggningsalternativ finns i Logga in med Azure CLI.

  • När du uppmanas att installera Azure CLI-tillägget vid första användningen. Mer information om tillägg finns i Använda tillägg med Azure CLI.

  • Kör az version om du vill hitta versionen och de beroende bibliotek som är installerade. Om du vill uppgradera till den senaste versionen kör du az upgrade.

• Den här artikeln kräver version 2.0.28 eller senare av Azure CLI. Om du använder Azure Cloud Shell är den senaste versionen redan installerad.

Skapa ett virtuellt nätverk

Portal

Skapa ett virtuellt nätverk och en Azure Bastion-värd

Följande procedur skapar ett virtuellt nätverk med ett resursundernät, ett Azure Bastion-undernät och en Bastion-värd:

1. I portalen söker du efter och väljer Virtuella nätverk.

2. På sidan Virtuella nätverk väljer du + Skapa.

3. På fliken Grundläggande i Skapa virtuellt nätverk anger du eller väljer följande information:

   Inställning	Värde
   Projektinformation
   Prenumeration	Välj din prenumeration.
   Resursgrupp	Välj Skapa ny. Ange test-rg som namn. Välj OK.
   Instansinformation
   Name	Ange vnet-1.
   Region	Välj USA, östra 2.



4. Välj Nästa för att fortsätta till fliken Säkerhet .

5. I avsnittet Azure Bastion väljer du Aktivera Azure Bastion.

   Bastion använder webbläsaren för att ansluta till virtuella datorer i ditt virtuella nätverk via Secure Shell (SSH) eller Remote Desktop Protocol (RDP) med hjälp av sina privata IP-adresser. De virtuella datorerna behöver inte offentliga IP-adresser, klientprogramvara eller särskild konfiguration. Mer information finns i Vad är Azure Bastion?.

   Kommentar

   Priserna per timme börjar från det ögonblick då Bastion distribueras, oavsett utgående dataanvändning. Mer information finns i Priser och SKU:er. Om du distribuerar Bastion som en del av en självstudie eller ett test rekommenderar vi att du tar bort den här resursen när du har använt den.

6. I Azure Bastion anger eller väljer du följande information:

   Inställning	Värde
   Azure Bastion-värdnamn	Ange bastion.
   Offentlig IP-adress för Azure Bastion	Välj Skapa en offentlig IP-adress. Ange public-ip-bastion i Namn. Välj OK.



7. Välj Nästa för att fortsätta till fliken IP-adresser .

8. I rutan adressutrymme i Undernät väljer du standardundernätet .

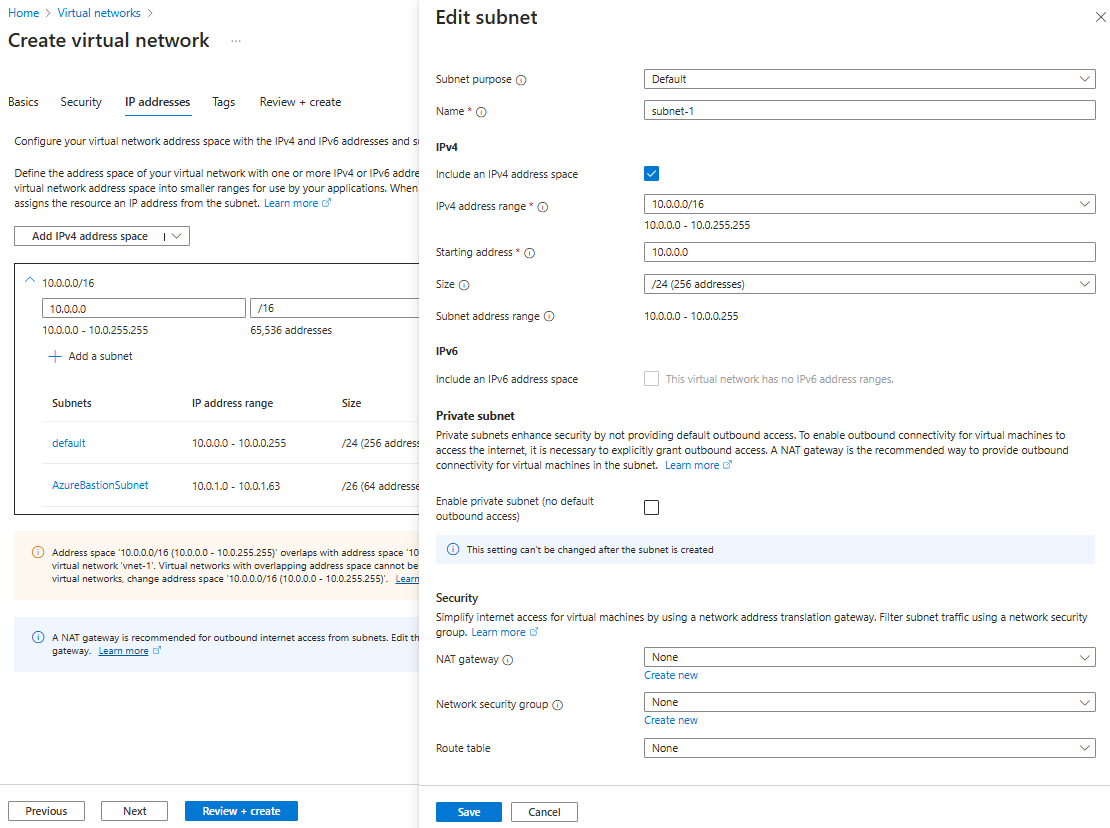

9. I Redigera undernät anger eller väljer du följande information:

   Inställning	Värde
   Undernätssyfte	Låt standardvärdet Standard vara kvar.
   Name	Ange undernät-1.
   IPv4
   IPv4-adressintervall	Låt standardvärdet vara 10.0.0.0/16.
   Startadress	Låt standardvärdet vara 10.0.0.0.
   Storlek	Lämna standardvärdet /24 (256 adresser).



10. Välj Spara.

11. Välj Granska + skapa längst ned i fönstret. När valideringen har godkänts väljer du Skapa.

PowerShell

Innan du skapar ett virtuellt nätverk måste du skapa en resursgrupp för det virtuella nätverket och alla andra resurser som skapas i den här artikeln. Skapa en resursgrupp med New-AzResourceGroup. I följande exempel skapas en resursgrupp med namnet test-rg på platsen eastus .

$resourceGroup = @{
    Name = "test-rg"
    Location = "EastUS2"
}
New-AzResourceGroup @resourceGroup

Skapa ett virtuellt nätverk med hjälp av New-AzVirtualNetwork. I följande exempel skapas ett virtuellt nätverk med namnet vnet-1 med adressprefixet 10.0.0.0/16.

$vnet1 = @{
    ResourceGroupName = "test-rg"
    Location = "EastUS2"
    Name = "vnet-1"
    AddressPrefix = "10.0.0.0/16"
}
$virtualNetwork1 = New-AzVirtualNetwork @vnet1

Skapa en undernätskonfiguration med Add-AzVirtualNetworkSubnetConfig. I följande exempel skapas en undernätskonfiguration med adressprefixet 10.0.0.0/24 :

$subConfig = @{
    Name = "subnet-1"
    AddressPrefix = "10.0.0.0/24"
    VirtualNetwork = $virtualNetwork1
}
$subnetConfig1 = Add-AzVirtualNetworkSubnetConfig @subConfig

Skapa en undernätskonfiguration för Azure Bastion med Add-AzVirtualNetworkSubnetConfig. I följande exempel skapas en undernätskonfiguration med adressprefixet 10.0.1.0/24 :

$subBConfig = @{
    Name = "AzureBastionSubnet"
    AddressPrefix = "10.0.1.0/24"
    VirtualNetwork = $virtualNetwork1
}
$subnetConfig2 = Add-AzVirtualNetworkSubnetConfig @subBConfig

Skriv undernätskonfigurationen till det virtuella nätverket med Set-AzVirtualNetwork, som skapar undernätet:

$virtualNetwork1 | Set-AzVirtualNetwork

Skapa Azure Bastion

Skapa en offentlig IP-adress för Azure Bastion-värden med New-AzPublicIpAddress. I följande exempel skapas en offentlig IP-adress med namnet public-ip-bastion i det virtuella nätverket vnet-1 .

$publicIpParams = @{
    ResourceGroupName = "test-rg"
    Name = "public-ip-bastion"
    Location = "EastUS2"
    AllocationMethod = "Static"
    Sku = "Standard"
}
New-AzPublicIpAddress @publicIpParams

Skapa en Azure Bastion-värd med New-AzBastion. I följande exempel skapas en Azure Bastion-värd med namnet bastion i undernätet AzureBastionSubnet i det virtuella nätverket vnet-1. Azure Bastion används för att ansluta virtuella Azure-datorer på ett säkert sätt utan att exponera dem för det offentliga Internet.

$bastionParams = @{
    ResourceGroupName = "test-rg"
    Name = "bastion"
    VirtualNetworkName = "vnet-1"
    PublicIpAddressName = "public-ip-bastion"
    PublicIpAddressRgName = "test-rg"
    VirtualNetworkRgName = "test-rg"
}
New-AzBastion @bastionParams -AsJob

CLI

1. Använd az group create för att skapa en resursgrupp som innehåller resurserna. Se till att välja en Windows- eller Linux-region som stöds enligt listan i Windows- och Linux-accelererat nätverk.

   export RANDOM_SUFFIX=$(openssl rand -hex 3)
   export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
   export REGION="eastus2"

   az group create \
       --name $RESOURCE_GROUP_NAME \
       --location $REGION


   Resultat:

   {
     "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367",
     "location": "eastus2",
     "managedBy": null,
     "name": "test-rg69e367",
     "properties": {
       "provisioningState": "Succeeded"
     },
     "tags": null,
     "type": "Microsoft.Resources/resourceGroups"
   }


2. Använd az network vnet create för att skapa ett virtuellt nätverk med ett undernät i resursgruppen:

    export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
    export VNET_NAME="vnet-1$RANDOM_SUFFIX"
    export SUBNET_NAME="subnet-1$RANDOM_SUFFIX"
    export VNET_ADDRESS_PREFIX="10.0.0.0/16"
    export SUBNET_ADDRESS_PREFIX="10.0.0.0/24"

    az network vnet create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name $VNET_NAME \
        --address-prefix $VNET_ADDRESS_PREFIX \
        --subnet-name $SUBNET_NAME \
        --subnet-prefix $SUBNET_ADDRESS_PREFIX


   Resultat:

   {
     "newVNet": {
       "addressSpace": {
         "addressPrefixes": [
           "10.0.0.0/16"
         ]
       },
       "enableDdosProtection": false,
       "etag": "W/\"300c6da1-ee4a-47ee-af6e-662d3a0230a1\"",
       "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/virtualNetworks/vnet-169e367",
       "location": "eastus2",
       "name": "vnet-169e367",
       "provisioningState": "Succeeded",
       "resourceGroup": "test-rg69e367",
       "resourceGuid": "3d64254d-70d4-47e3-a129-473d70ea2ab8",
       "subnets": [
         {
           "addressPrefix": "10.0.0.0/24",
           "delegations": [],
           "etag": "W/\"300c6da1-ee4a-47ee-af6e-662d3a0230a1\"",
           "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/virtualNetworks/vnet-169e367/subnets/subnet-169e367",
           "name": "subnet-169e367",
           "privateEndpointNetworkPolicies": "Disabled",
           "privateLinkServiceNetworkPolicies": "Enabled",
           "provisioningState": "Succeeded",
           "resourceGroup": "test-rg69e367",
           "type": "Microsoft.Network/virtualNetworks/subnets"
         }
       ],
       "type": "Microsoft.Network/virtualNetworks",
       "virtualNetworkPeerings": []
     }
   }


3. Skapa Bastion-undernätet med az network vnet subnet create.

   export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
   export VNET_NAME="vnet-1$RANDOM_SUFFIX"
   export SUBNET_NAME="AzureBastionSubnet"
   export SUBNET_ADDRESS_PREFIX="10.0.1.0/24"

   az network vnet subnet create \
       --vnet-name $VNET_NAME \
       --resource-group $RESOURCE_GROUP_NAME \
       --name AzureBastionSubnet \
       --address-prefix $SUBNET_ADDRESS_PREFIX


   Resultat:

   {
     "addressPrefix": "10.0.1.0/24",
     "delegations": [],
     "etag": "W/\"a2863964-0276-453f-a104-b37391e8088b\"",
     "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/virtualNetworks/vnet-169e367/subnets/AzureBastionSubnet",
     "name": "AzureBastionSubnet",
     "privateEndpointNetworkPolicies": "Disabled",
     "privateLinkServiceNetworkPolicies": "Enabled",
     "provisioningState": "Succeeded",
     "resourceGroup": "test-rg69e367",
     "type": "Microsoft.Network/virtualNetworks/subnets"
   }


Skapa Azure Bastion

1. Skapa en offentlig IP-adress för Azure Bastion-värden med az network public-ip create.

   export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
   export PUBLIC_IP_NAME="public-ip-bastion$RANDOM_SUFFIX"
   export LOCATION="eastus2"
   export ALLOCATION_METHOD="Static"
   export SKU="Standard"

   az network public-ip create \
     --resource-group $RESOURCE_GROUP_NAME \
     --name $PUBLIC_IP_NAME \
     --location $LOCATION \
     --allocation-method $ALLOCATION_METHOD \
     --sku $SKU


   Resultat:

   {
     "publicIp": {
       "ddosSettings": {
         "protectionMode": "VirtualNetworkInherited"
       },
       "etag": "W/\"efa750bf-63f9-4c02-9ace-a747fc405d0f\"",
       "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/publicIPAddresses/public-ip-bastion69e367",
       "idleTimeoutInMinutes": 4,
       "ipAddress": "203.0.113.173",
       "ipTags": [],
       "location": "eastus2",
       "name": "public-ip-bastion69e367",
       "provisioningState": "Succeeded",
       "publicIPAddressVersion": "IPv4",
       "publicIPAllocationMethod": "Static",
       "resourceGroup": "test-rg69e367",
       "resourceGuid": "fc809493-80c8-482c-9f5a-9d6442472a99",
       "sku": {
         "name": "Standard",
         "tier": "Regional"
       },
       "type": "Microsoft.Network/publicIPAddresses"
     }
   }


2. Skapa en Azure Bastion-värd med az network bastion create. Azure Bastion används för att ansluta virtuella Azure-datorer på ett säkert sätt utan att exponera dem för det offentliga Internet.

   export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
   export BASTION_NAME="bastion$RANDOM_SUFFIX"
   export VNET_NAME="vnet-1$RANDOM_SUFFIX"
   export PUBLIC_IP_NAME="public-ip-bastion$RANDOM_SUFFIX"
   export LOCATION="eastus2"

   az network bastion create \
     --resource-group $RESOURCE_GROUP_NAME \
     --name $BASTION_NAME \
     --vnet-name $VNET_NAME \
     --public-ip-address $PUBLIC_IP_NAME \
     --location $LOCATION


   Resultat:

   {
     "disableCopyPaste": false,
     "dnsName": "bst-cc1d5c1d-9496-44fa-a8b3-3b2130efa306.bastion.azure.com",
     "enableFileCopy": false,
     "enableIpConnect": false,
     "enableKerberos": false,
     "enableSessionRecording": false,
     "enableShareableLink": false,
     "enableTunneling": false,
     "etag": "W/\"229bd068-160b-4935-b23d-eddce4bb31ed\"",
     "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/bastionHosts/bastion69e367",
     "ipConfigurations": [
       {
         "etag": "W/\"229bd068-160b-4935-b23d-eddce4bb31ed\"",
         "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/bastionHosts/bastion69e367/bastionHostIpConfigurations/bastion_ip_config",
         "name": "bastion_ip_config",
         "privateIPAllocationMethod": "Dynamic",
         "provisioningState": "Succeeded",
         "publicIPAddress": {
           "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/publicIPAddresses/public-ip-bastion69e367",
           "resourceGroup": "test-rg69e367"
         },
         "resourceGroup": "test-rg69e367",
         "subnet": {
           "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/virtualNetworks/vnet-169e367/subnets/AzureBastionSubnet",
           "resourceGroup": "test-rg69e367"
         },
         "type": "Microsoft.Network/bastionHosts/bastionHostIpConfigurations"
       }
     ],
     "location": "eastus2",
     "name": "bastion69e367",
     "provisioningState": "Succeeded",
     "resourceGroup": "test-rg69e367",
     "scaleUnits": 2,
     "sku": {
       "name": "Standard"
     },
     "type": "Microsoft.Network/bastionHosts"
   }


Skapa ett nätverksgränssnitt med accelererat nätverk

Portal

Accelererat nätverk aktiveras i portalen när den virtuella datorn skapas. Skapa en virtuell dator i följande avsnitt.

PowerShell

Använd New-AzNetworkInterface för att skapa ett nätverksgränssnitt (NIC) med accelererat nätverk aktiverat och tilldela den offentliga IP-adressen till nätverkskortet.

$vnetParams = @{
    ResourceGroupName = "test-rg"
    Name = "vnet-1"
    }
$vnet = Get-AzVirtualNetwork @vnetParams

$nicParams = @{
    ResourceGroupName = "test-rg"
    Name = "nic-1"
    Location = "eastus2"
    SubnetId = $vnet.Subnets[0].Id
    EnableAcceleratedNetworking = $true
    }
$nic = New-AzNetworkInterface @nicParams

CLI

1. Använd az network nic create för att skapa ett nätverksgränssnitt (NIC) med accelererat nätverk aktiverat. I följande exempel skapas ett nätverkskort i undernätet för det virtuella nätverket.

    export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
    export NIC_NAME="nic-1$RANDOM_SUFFIX"
    export VNET_NAME="vnet-1$RANDOM_SUFFIX"
    export SUBNET_NAME="subnet-1$RANDOM_SUFFIX"

    az network nic create \
        --resource-group $RESOURCE_GROUP_NAME \
        --name $NIC_NAME \
        --vnet-name $VNET_NAME \
        --subnet $SUBNET_NAME \
        --accelerated-networking true


   Resultat:

   {
     "NewNIC": {
       "auxiliaryMode": "None",
       "auxiliarySku": "None",
       "disableTcpStateTracking": false,
       "dnsSettings": {
         "appliedDnsServers": [],
         "dnsServers": [],
         "internalDomainNameSuffix": "juswipouodrupijji24xb0rkxa.cx.internal.cloudapp.net"
       },
       "enableAcceleratedNetworking": true,
       "enableIPForwarding": false,
       "etag": "W/\"0e24b553-769b-4350-b1aa-ab4cd04100bf\"",
       "hostedWorkloads": [],
       "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/networkInterfaces/nic-169e367",
       "ipConfigurations": [
         {
           "etag": "W/\"0e24b553-769b-4350-b1aa-ab4cd04100bf\"",
           "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/networkInterfaces/nic-169e367/ipConfigurations/ipconfig1",
           "name": "ipconfig1",
           "primary": true,
           "privateIPAddress": "10.0.0.4",
           "privateIPAddressVersion": "IPv4",
           "privateIPAllocationMethod": "Dynamic",
           "provisioningState": "Succeeded",
           "resourceGroup": "test-rg69e367",
           "subnet": {
             "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Network/virtualNetworks/vnet-169e367/subnets/subnet-169e367",
             "resourceGroup": "test-rg69e367"
           },
           "type": "Microsoft.Network/networkInterfaces/ipConfigurations"
         }
       ],
       "location": "eastus2",
       "name": "nic-169e367",
       "nicType": "Standard",
       "provisioningState": "Succeeded",
       "resourceGroup": "test-rg69e367",
       "resourceGuid": "6798a335-bd66-42cc-a92a-bb678d4d146e",
       "tapConfigurations": [],
       "type": "Microsoft.Network/networkInterfaces",
       "vnetEncryptionSupported": false
     }
   }


Skapa en virtuell dator och koppla nätverkskortet

Portal

Skapa en virtuell testdator

Följande procedur skapar en virtuell testdator (VM) med namnet vm-1 i det virtuella nätverket.

1. I portalen söker du efter och väljer Virtuella datorer.

2. I Virtuella datorer väljer du + Skapa och sedan Virtuell Azure-dator.

3. På fliken Grundläggande i Skapa en virtuell dator anger eller väljer du följande information:

   Inställning	Värde
   Projektinformation
   Prenumeration	Välj din prenumeration.
   Resursgrupp	Välj test-rg.
   Instansinformation
   Virtual machine name	Ange vm-1.
   Region	Välj USA, östra 2.
   Tillgängliga alternativ	Välj Ingen infrastrukturredundans krävs.
   Säkerhetstyp	Låt standardvärdet Standard vara kvar.
   Bild	Välj Ubuntu Server 22.04 LTS – x64 Gen2.
   VM-arkitektur	Låt standardvärdet x64 vara kvar.
   Storlek	Välj en storlek.
   Administratörskonto
   Authentication type	Välj Lösenord.
   Username	Ange azureuser.
   Lösenord	Ange ett lösenord.
   Bekräfta lösenord	Ange lösenordet igen.
   Regler för inkommande portar
   Offentliga inkommande portar	Välj Ingen.

4. Välj fliken Nätverk överst på sidan.

5. Ange eller välj följande information på fliken Nätverk :

   Inställning	Värde
   Nätverksgränssnitt
   Virtuellt nätverk	Välj vnet-1.
   Undernät	Välj undernät-1 (10.0.0.0/24).
   Offentlig IP-adress	Välj Ingen.
   Nätverkssäkerhetsgrupp för nätverkskort	Visa avancerad.
   Konfigurera nätverkssäkerhetsgrupp	Välj Skapa ny. Ange nsg-1 som namn. Låt resten vara som standard och välj OK.

6. Låt resten av inställningarna vara som standard och välj Granska + skapa.

7. Granska inställningarna och välj Skapa.

Kommentar

Virtuella datorer i ett virtuellt nätverk med en skyddsvärd behöver inte offentliga IP-adresser. Bastion tillhandahåller den offentliga IP-adressen och de virtuella datorerna använder privata IP-adresser för att kommunicera i nätverket. Du kan ta bort de offentliga IP-adresserna från alla virtuella datorer i bastionens värdbaserade virtuella nätverk. Mer information finns i Koppla bort en offentlig IP-adress från en virtuell Azure-dator.

Kommentar

Azure tillhandahåller en standard-IP för utgående åtkomst för virtuella datorer som antingen inte har tilldelats någon offentlig IP-adress eller som finns i serverdelspoolen för en intern grundläggande Azure-lastbalanserare. Ip-mekanismen för utgående åtkomst har en utgående IP-adress som inte kan konfigureras.

Standard-IP för utgående åtkomst inaktiveras när någon av följande händelser inträffar:

• En offentlig IP-adress tilldelas till den virtuella datorn.
• Den virtuella datorn placeras i serverdelspoolen för en standardlastbalanserare, med eller utan regler för utgående trafik.
• En Azure NAT Gateway-resurs tilldelas till den virtuella datorns undernät.

Virtuella datorer som du skapar med hjälp av vm-skalningsuppsättningar i flexibelt orkestreringsläge har inte standardåtkomst till utgående trafik.

Mer information om utgående anslutningar i Azure finns i Standardutgående åtkomst i Azure och Använda SNAT (Source Network Address Translation) för utgående anslutningar.

PowerShell

Använd Get-Credential för att ange ett användarnamn och lösenord för den virtuella datorn och lagra dem i variabeln $cred .

$cred = Get-Credential

Kommentar

Ett användarnamn krävs för den virtuella datorn. Lösenordet är valfritt och används inte om det anges. SSH-nyckelkonfiguration rekommenderas för virtuella Linux-datorer.

Använd New-AzVMConfig för att definiera en virtuell dator med en VM-storlek som stöder accelererat nätverk, enligt listan i Windows Accelererat nätverk. En lista över alla storlekar och egenskaper för virtuella Windows-datorer finns i Vm-storlekar för Windows.

$vmConfigParams = @{
    VMName = "vm-1"
    VMSize = "Standard_DS4_v2"
    }
$vmConfig = New-AzVMConfig @vmConfigParams

Använd Set-AzVMOperatingSystem och Set-AzVMSourceImage för att skapa resten av vm-konfigurationen. I följande exempel skapas en virtuell Ubuntu Server-dator:

$osParams = @{
    VM = $vmConfig
    ComputerName = "vm-1"
    Credential = $cred
    }
$vmConfig = Set-AzVMOperatingSystem @osParams -Linux -DisablePasswordAuthentication

$imageParams = @{
    VM = $vmConfig
    PublisherName = "Canonical"
    Offer = "ubuntu-24_04-lts"
    Skus = "server"
    Version = "latest"
    }
$vmConfig = Set-AzVMSourceImage @imageParams

Använd Add-AzVMNetworkInterface för att koppla nätverkskortet som du skapade tidigare till den virtuella datorn.

# Get the network interface object
$nicParams = @{
    ResourceGroupName = "test-rg"
    Name = "nic-1"
    }
$nic = Get-AzNetworkInterface @nicParams

$vmConfigParams = @{
    VM = $vmConfig
    Id = $nic.Id
    }
$vmConfig = Add-AzVMNetworkInterface @vmConfigParams

Använd New-AzVM för att skapa den virtuella datorn med accelererat nätverk aktiverat. Kommandot genererar SSH-nycklar för den virtuella datorn för inloggning. Anteckna platsen för den privata nyckeln. Den privata nyckeln behövs i senare steg för att ansluta till den virtuella datorn med Azure Bastion.

$vmParams = @{
    VM = $vmConfig
    ResourceGroupName = "test-rg"
    Location = "eastus2"
    SshKeyName = "ssh-key"
    }
New-AzVM @vmParams -GenerateSshKey

CLI

Använd az vm create för att skapa den virtuella datorn och använd --nics alternativet för att koppla det nätverkskort som du skapade. Se till att du väljer en VM-storlek och distribution som anges i Windows- och Linux-accelererat nätverk. En lista över alla VM-storlekar och egenskaper finns i Storlekar för virtuella datorer i Azure.

I följande exempel skapas en virtuell dator med en storlek som stöder accelererat nätverk, Standard_DS4_v2. Kommandot genererar SSH-nycklar för den virtuella datorn för inloggning. Anteckna platsen för den privata nyckeln. Den privata nyckeln behövs i senare steg för att ansluta till den virtuella datorn med Azure Bastion.

export RESOURCE_GROUP_NAME="test-rg$RANDOM_SUFFIX"
export VM_NAME="vm-1$RANDOM_SUFFIX"
export IMAGE="Ubuntu2204"
export SIZE="Standard_DS4_v2"
export ADMIN_USER="azureuser"
export NIC_NAME="nic-1$RANDOM_SUFFIX"

az vm create \
   --resource-group $RESOURCE_GROUP_NAME \
   --name $VM_NAME \
   --image $IMAGE \
   --size $SIZE \
   --admin-username $ADMIN_USER \
   --generate-ssh-keys \
   --nics $NIC_NAME

Kommentar

Om du vill skapa en virtuell Windows-dator ersätter du --image Ubuntu2204 med --image Win2019Datacenter.

Resultat:

{
    "fqdns": "",
    "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/test-rg69e367/providers/Microsoft.Compute/virtualMachines/vm-169e367",
    "location": "eastus2",
    "macAddress": "60-45-BD-84-F0-D5",
    "powerState": "VM running",
    "privateIpAddress": "10.0.0.4",
    "publicIpAddress": "",
    "resourceGroup": "test-rg69e367",
    "zones": ""
}

Bekräfta att accelererat nätverk är aktiverat

Linux

1. I Azure Portal söker du efter och väljer virtuella datorer.

2. På sidan Virtuella datorer väljer du den nya virtuella datorn.

3. På den virtuella datorns översiktssida väljer du Anslut och sedan Anslut via Bastion.

4. På skärmen Bastion-anslutning ändrar du Autentiseringstyp till Privat SSH-nyckel från lokal fil.

5. Ange användarnamnet som du använde när du skapade den virtuella datorn. I det här exemplet får användaren namnet azureuser och ersätter med det användarnamn som du skapade.

6. I Lokal fil väljer du mappikonen och bläddrar till den privata nyckelfil som genererades när du skapade den virtuella datorn. Den privata nyckelfilen heter id_rsa vanligtvis eller id_rsa.pem.

7. Välj Anslut.

8. Ett nytt webbläsarfönster öppnas med Bastion-anslutningen till den virtuella datorn.

9. Från ett gränssnitt på den virtuella fjärrdatorn anger uname -r du och bekräftar att kernelversionen är en av följande versioner, eller senare:

   • Ubuntu 16.04: 4.11.0-1013.
   • SLES SP3: 4.4.92-6.18.
   • RHEL: 3.10.0-693, 2.6.32-573. RHEL 6.7-6.10 stöds om Mellanox VF version 4.5+ installeras före Linux Integration Services 4.3+.

   Kommentar

   Andra kernelversioner kan stödjas. En uppdaterad lista finns i kompatibilitetstabellerna för varje distribution på virtuella Linux- och FreeBSD-datorer som stöds för Hyper-V och bekräftar att SR-IOV stöds. Mer information finns i viktig information för Linux Integration Services för Hyper-V och Azure. *

10. lspci Använd kommandot för att bekräfta att Mellanox VF-enheten exponeras för den virtuella datorn. De returnerade utdata bör likna följande exempel:

    0000:00:00.0 Host bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX Host bridge (AGP disabled) (rev 03)
    0000:00:07.0 ISA bridge: Intel Corporation 82371AB/EB/MB PIIX4 ISA (rev 01)
    0000:00:07.1 IDE interface: Intel Corporation 82371AB/EB/MB PIIX4 IDE (rev 01)
    0000:00:07.3 Bridge: Intel Corporation 82371AB/EB/MB PIIX4 ACPI (rev 02)
    0000:00:08.0 VGA compatible controller: Microsoft Corporation Hyper-V virtual VGA
    0001:00:02.0 Ethernet controller: Mellanox Technologies MT27500/MT27520 Family [ConnectX-3/ConnectX-3 Pro Virtual Function]


11. ethtool -S eth0 | grep vf_ Använd kommandot för att söka efter aktivitet på den virtuella funktionen (VF). Om accelererat nätverk är aktiverat och aktivt får du utdata som liknar följande exempel:

    vf_rx_packets: 992956
    vf_rx_bytes: 2749784180
    vf_tx_packets: 2656684
    vf_tx_bytes: 1099443970
    vf_tx_dropped: 0


12. Stäng Bastion-anslutningen till den virtuella datorn.

Windows

När du har skapat den virtuella datorn i Azure ansluter du till den virtuella datorn och bekräftar att Ethernet-styrenheten är installerad i Windows.

1. I Azure Portal söker du efter och väljer virtuella datorer.

2. På sidan Virtuella datorer väljer du den nya virtuella datorn.

3. På den virtuella datorns översiktssida väljer du Anslut och sedan Anslut via Bastion.

4. Ange de autentiseringsuppgifter som du använde när du skapade den virtuella datorn och välj sedan Anslut.

5. Ett nytt webbläsarfönster öppnas med Bastion-anslutningen till den virtuella datorn.

6. Högerklicka på Starta på den virtuella fjärrdatorn och välj Enhetshanteraren.

7. I fönstret Enhetshanteraren expanderar du noden Nätverkskort.

8. Kontrollera att Mellanox ConnectX-4 Lx Virtual Ethernet-adaptern visas, enligt följande bild:



   Förekomsten av kortet bekräftar att accelererat nätverk är aktiverat för den virtuella datorn.

9. Kontrollera att paketen flödar över VF-gränssnittet från utdata från följande kommando:

   PS C:\ > Get-NetAdapter | Where-Object InterfaceDescription –like "*Mellanox*Virtual*" | Get-NetAdapterStatistics

   Name                             ReceivedBytes ReceivedUnicastPackets       SentBytes SentUnicastPackets
   ----                             ------------- ----------------------       --------- ------------------
   Ethernet 2                           492447549                 347643         7468446              34991



   Kommentar

   Om Mellanox-adaptern inte startar öppnar du en kommandotolk för administratör på den virtuella fjärrdatorn och anger följande kommando:

   netsh int tcp set global rss = enabled

10. Stäng Bastion-anslutningen till den virtuella datorn.

Nästa steg

• Så här fungerar accelererat nätverk i virtuella Linux- och FreeBSD-datorer

• Närhetsplaceringsgrupper
