Эффект обнаружения пограничных вычислений

  • Статья

Фильтрует содержимое изображения, оставляя линии на краях контрастных разделов изображения.

CLSID для этого эффекта CLSID_D2D1EdgeDetection.

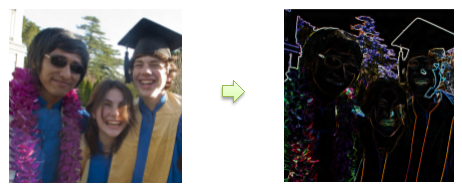

Пример изображения

пример выходных данных эффекта

Пример кода

ComPtr<ID2D1Effect> edgeDetectionEffect;
m_d2dContext->CreateEffect(CLSID_D2D1EdgeDetection, &edgeDetectionEffect);

edgeDetectionEffect->SetInput(0, bitmap);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_STRENGTH, 0.5f);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_BLUR_RADIUS, 0.0f);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_MODE, D2D1_EDGEDETECTION_MODE_SOBEL);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_OVERLAY_EDGES, false);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_ALPHA_MODE, D2D1_ALPHA_MODE_PREMULTIPLIED);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(edgeDetectionEffect.Get());
m_d2dContext->EndDraw();

Свойства эффекта

Свойства для эффекта обнаружения края определяются перечислением D2D1_EDGEDETECTION_PROP.

Требования

Требование Ценность
Минимальный поддерживаемый клиент Windows 10 [классические приложения | Приложения Магазина Windows]
Минимальный поддерживаемый сервер Windows 10 [классические приложения | Приложения Магазина Windows]
Заголовок d2d1effects_2.h
Библиотека d2d1.lib, dxguid.lib
