Работа с областями данных диаграммы

Диаграмма — это область данных, которая отображает графическое представление данных в отчете. Можно добавлять диаграммы различных типов и указывать значения, группы категорий и группы рядов. Также можно изменять стиль диаграммы: указывать различные цвета, символы и трехмерные эффекты. Подробности о различных типах диаграмм и их применимости к разным типам данных см. в подразделе «Выбор типа диаграммы» далее в этом разделе.

Примечание.
Элемент управления «Диаграмма», который используется в службах Reporting Services, лицензирован компанией Dundas Software. Дополнительные сведения о доступных возможностях диаграмм, предлагаемых компанией Dundas Software, см. на веб-узле www.dundas.com.

Данные диаграммы

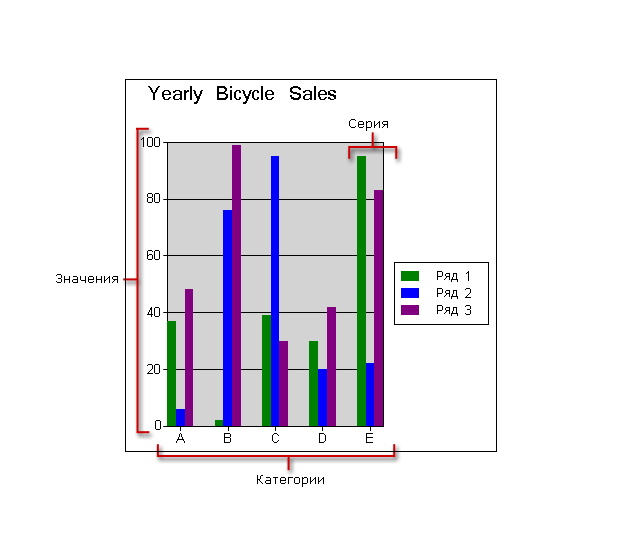

Данные диаграмм в службах Reporting Services сгруппированы в три области: значения, группы категорий и группы рядов.

При щелчке диаграммы конструктор отчетов раскрывает три зоны перетаскивания, по одной на каждую область. Можно перетаскивать поля из списка полей на эти зоны перетаскивания.

Области диаграммы аналогичны группам в матрице. Значения диаграммы, также называемые рядами значений или статическими рядами, аналогичны группе статических строк или столбцов в матрице. Группа категорий диаграммы аналогична группе динамических столбцов матрицы. Группа рядов диаграммы аналогична группе динамических строк матрицы.

Значения

При определении диаграммы следует добавить, по меньшей мере, один ряд значений. Значения определяют размер элемента диаграммы для каждой группы категорий. Например, значения определяют высоту столбца в гистограмме и размер сегмента в круговой диаграмме.

Ряды значений являются статическими. Если определяется один ряд значений и не задаются группы рядов, то один элемент диаграммы отображается для каждой группы категорий. Например, одна гистограмма с одним рядом значений отображает один столбец для каждой группы категорий. Если определяется несколько значений, диаграмма отображает элемент диаграммы для каждого ряда значений. Если предусмотрено несколько рядов значений, условное обозначение диаграммы отображает имя каждого из них.

В большинстве диаграмм данные группируются по категориям. В этом случае в диаграмме необходимо использовать статистическое выражение или функцию. Статистическое выражение не требуется, если не выполняется группирование данных, поскольку предусмотрено одно значение категорий для каждого значения в наборе данных. Тем не менее при использовании групп рядов статистическое выражение обязательно.

Категории

Используйте категории для группирования данных. Они предоставляют метки для элементов диаграммы. Например, на гистограмме метки категорий размещаются на оси x по одной на каждый набор столбцов.

Категории можно вкладывать. Если определено несколько категорий, каждая из них вкладывается в другую категорию. Например, на гистограмме, на которой выводятся продукты по моделям, первая группа категорий будет моделью, а вторая — продуктом. Гистограмма отобразит группирование продуктов по моделям на горизонтальной оси.

Группы рядов

Группы рядов необязательны. Можно определить группу рядов для добавления нового измерения данных в отчет. Например, на гистограмме, отображающей продажи по продуктам, можно добавить группу рядов для вывода продаж по годам для каждого продукта. Метки групп рядов помещаются в условные обозначения диаграммы.

Группы рядов являются динамическими. В диаграмме, использующей группы рядов, элемент диаграммы отображается для каждой группы рядов по каждой категории.

Выбор типа диаграммы

Службы Reporting Services поддерживают следующие типы диаграмм: гистограмма, линейчатая, линия, круговая, точечная, пузырьковая, с областями, кольцевая и биржевая.

Подраздел	Описание
Гистограммы	Описывает гистограммы. На гистограммах данные выводятся в виде набора вертикальных столбцов. Включает сведения о гибридных диаграммах с гистограммами и графиками.
Линейчатые диаграммы	Описывает линейчатые диаграммы. На линейчатых диаграммах данные выводятся в виде набора горизонтальных линий.
Графики	Описывает графики. На графиках данные выводятся в виде набора точек, соединенных линией.
Круговые диаграммы	Описывает круговую диаграмму. На круговых диаграммах данные выводятся в виде процентов от целого.
Координатные диаграммы (точечные)	Описывает диаграммы XY (точечные). XY диаграммы отображают данные как набор точек в пространстве.
Пузырьковые диаграммы	Описывает пузырьковые диаграммы. Пузырьковые диаграммы отображают набор символов, положение и размер которых основан на данных в диаграмме.
Диаграммы с областями	Описывает диаграммы с областями. На диаграммах с областями данные выводятся в виде набора точек, соединенных линией, с областями, закрашенными ниже этой линии.
Кольцевые диаграммы	Описывает кольцевые диаграммы. На кольцевых диаграммах данные выводятся в виде процентов от целого.
Биржевые диаграммы	Описывает биржевые диаграммы. Биржевые диаграммы отображают данные как набор строк с маркерами высоких и низких значений, а также значений для закрытия и открытия торгов.

Внешние ресурсы

Сведения о диаграммах в службах SQL Server Reporting Services

См. также

Задачи

Как добавить данные к диаграмме (конструктор отчетов)
Как добавить, переместить или удалить диаграмму (конструктор отчетов)
Как связать область данных с набором данных (конструктор отчетов)
Как задать стиль элемента диаграммы (конструктор отчетов)

Основные понятия

Работа с областями данных
Работа с областями данных диаграммы
