Vista de diagrama

  • Artigo

A vista de diagrama oferece uma forma visual de preparar dados no editor do Power Query. Com essa interface, você pode facilmente criar consultas e visualizar o processo de preparação de dados. A vista de diagrama simplifica a experiência de introdução à disputa de dados. Ele acelera o processo de preparação de dados e ajuda você a entender rapidamente o fluxo de dados, tanto a "visão geral" de como as consultas estão relacionadas quanto a "visão detalhada" das etapas específicas de preparação de dados em uma consulta.

Este artigo fornece uma visão geral dos recursos fornecidos pelo modo de exibição de diagrama.

Captura de ecrã da interface do Power Query com três consultas apresentadas na vista de diagrama.

Esse recurso é habilitado selecionando Modo de exibição de diagrama na guia Exibir na faixa de opções. Também pode ativar a vista de diagrama selecionando o ícone de vista de diagrama no lado inferior direito do editor do Power Query. Com o modo de exibição de diagrama habilitado, o painel de etapas e o painel de consultas são recolhidos.

Captura de ecrã da opção de vista de diagrama dentro do separador Ver no friso do Power Query.

Captura de ecrã do ícone da vista de diagrama na parte inferior direita do editor do Power Query.

Nota

Atualmente, a vista de diagrama só está disponível no Power Query Online.

Criação de consultas usando o modo de exibição de diagrama

O modo de exibição de diagrama fornece uma interface visual para criar, exibir ou modificar suas consultas. No modo de exibição de diagrama, você pode se conectar a muitos tipos diferentes de fontes de dados usando a experiência obter dados.

O modo de exibição de diagrama também é conectado à Visualização de Dados e à faixa de opções para que você possa selecionar colunas na Visualização de Dados.

Você pode adicionar uma nova etapa dentro de uma consulta, após a etapa selecionada no momento, selecionando o + botão e, em seguida, procurar a transformação ou escolher o item no menu de atalho. Esses itens são as mesmas transformações que você encontra na faixa de opções do editor do Power Query.

Captura de ecrã a mostrar um exemplo de utilização do ícone de adição numa consulta para adicionar um novo passo na consulta.

Quando você pesquisa e seleciona a transformação no menu de atalho, a etapa é adicionada à consulta.

Captura de ecrã da transformação Remover duplicados adicionada através da utilização do ícone de adição na consulta quando na vista de diagrama.

Nota

Para saber mais sobre como criar consultas no Editor de consultas utilizando o friso do editor do Power Query ou a pré-visualização de dados, aceda a Guia de início rápido do Power Query.

Ações de nível de consulta

Você pode executar duas ações rápidas em uma consulta: expandir/recolher uma consulta e destacar consultas relacionadas. Essas ações rápidas aparecem em uma consulta selecionada ativa ou ao passar o mouse sobre uma consulta.

Captura de ecrã dos botões de ação rápida numa consulta, conforme mostrado na vista de diagrama.

Você pode executar mais ações de nível de consulta, como duplicar, referência e assim por diante, selecionando o menu de contexto do nível de consulta (os três pontos verticais). Você também pode clicar com o botão direito do mouse na consulta e acessar o mesmo menu de contexto.

Captura de tela do menu contextual da consulta com mais ações de nível de consulta fornecidas.

Expandir ou recolher consulta

Para expandir ou recolher uma consulta, clique com o botão direito do rato na consulta e selecione Expandir/Recolher no menu de contexto da consulta. Você também pode clicar duas vezes na consulta para expandir ou recolher uma consulta.

Captura de tela enfatizando o botão de recolhimento no menu de contexto da consulta.

Para exibir todas as consultas relacionadas a uma determinada consulta, clique com o botão direito do mouse em uma consulta e selecione Realçar consultas relacionadas. Você também pode selecionar o botão Realçar consultas relacionadas no canto superior direito de uma consulta.

Captura de tela destacando o botão de consultas relacionadas na parte superior da consulta Principais clientes dos EUA e dentro do menu de contexto.

Por exemplo, se você selecionar o botão realçar consultas relacionadas na consulta Principais clientes dos EUA, as consultas Clientes e Pedidos serão realçadas.

Captura de ecrã com as consultas relacionadas realçadas para a consulta Principais Clientes dos EUA dentro da vista de diagrama.

Excluir consulta

Para excluir uma consulta, clique com o botão direito do mouse em uma consulta e selecione Excluir no menu de contexto. Outro pop-up pede que você confirme a exclusão.

Captura de tela da opção de exclusão dentro do menu contextual da consulta enfatizada.

Renomear consulta

Para renomear uma consulta, clique com o botão direito do mouse em uma consulta e selecione Renomear no menu de contexto.

Captura de tela da opção renomear dentro do menu contextual de consulta enfatizada.

Ativar carregamento

Para garantir que os resultados fornecidos pela consulta estejam disponíveis para uso downstream, como a criação de relatórios, por padrão , Enable load é definido como true. Caso necessite de desativar a carga para uma determinada consulta, clique com o botão direito do rato numa consulta e selecione Ativar carregamento. As consultas em que Ativar carregamento está definido como false são exibidas com um contorno cinza.

Captura de tela da opção ativar carregamento dentro do menu contextual de consulta enfatizada.

Duplicar

Para criar uma cópia de uma determinada consulta, clique com o botão direito do rato na consulta e selecione Duplicar. Uma nova consulta duplicada aparece no modo de exibição de diagrama.

Captura de tela da opção duplicada dentro do menu contextual de consulta enfatizada.

Referência

A referência a uma consulta cria uma nova consulta. A nova consulta usa as etapas da consulta anterior sem ter que duplicar a consulta. Além disso, quaisquer alterações na consulta original são transferidas para a consulta referenciada. Para fazer referência a uma consulta, clique com o botão direito do rato na consulta e selecione Referência.

Captura de tela da opção de referência dentro do menu contextual de consulta enfatizada.

Mover para grupo

Você pode criar pastas e mover as consultas para essas pastas para fins organizacionais. Essas pastas são chamadas de grupos. Para mover uma determinada consulta para um grupo de Consulta, clique com o botão direito do rato numa consulta e selecione Mover para grupo. Você pode optar por mover as consultas para um grupo existente ou criar um novo grupo de consultas.

Captura de tela da opção mover para grupo dentro do menu contextual de consulta enfatizado.

Você pode exibir os grupos de consulta acima da caixa de consulta no modo de exibição de diagrama.

Captura de ecrã do ícone e da etiqueta que especifica o grupo para o qual a consulta é movida.

Criar função

Quando precisar de aplicar o mesmo conjunto de transformações em consultas ou valores diferentes, a criação de funções personalizadas do Power Query pode ser valiosa. Para saber mais sobre funções personalizadas, vá para Usando funções personalizadas. Para converter uma consulta em uma função reutilizável, clique com o botão direito do mouse em uma determinada consulta e selecione Criar função.

Captura de tela da opção criar função dentro do menu contextual de consulta enfatizada.

Converter em parâmetro

Um parâmetro fornece a flexibilidade para alterar dinamicamente a saída de suas consultas dependendo de seu valor e promove a reutilização. Para converter um valor não estruturado, como data, texto, número e assim por diante, clique com o botão direito do mouse na consulta e selecione Converter em parâmetro.

Opção Converter em parâmetro dentro do menu contextual da consulta.

Nota

Para saber mais sobre parâmetros, aceda a Parâmetros do Power Query.

Editor avançado

Com o editor avançado, pode ver o código que o editor do Power Query está a criar em cada passo. Para exibir o código de uma determinada consulta, clique com o botão direito do mouse na consulta e selecione Editor avançado.

Captura de tela da opção de editor avançado dentro do menu contextual de consulta enfatizado.

Nota

Para saber mais sobre o código utilizado no editor avançado, aceda a Especificação da linguagem M do Power Query.

Editar nome e descrição da consulta

Para editar o nome de uma consulta ou adicionar uma descrição, clique com o botão direito do rato numa consulta e selecione Propriedades.

Captura de tela da opção de propriedades dentro do menu contextual de consulta enfatizada.

Esta ação abre uma caixa de diálogo onde pode editar o nome da consulta ou adicionar ou modificar a descrição da consulta.

Captura de ecrã da janela de propriedades de consulta para a consulta Principais Funcionários por Clientes com uma Descrição personalizada.

As consultas com uma descrição de consulta têm um acessório (ícone i). Você pode exibir a descrição da consulta passando o mouse perto do nome da consulta.

Captura de tela do ícone de acessibilidade ou ***i*** ao lado do nome da consulta que, quando pairada, exibe a descrição da consulta.

Acrescentar consultas/Acrescentar consultas como novo

Para acrescentar ou executar uma UNIÃO de consultas, clique com o botão direito do mouse em uma consulta e selecione Acrescentar consultas. Esta ação exibe a caixa de diálogo Acrescentar onde você pode adicionar mais tabelas à consulta atual. Acrescentar consultas como novo também exibe a caixa de diálogo Acrescentar , mas permite acrescentar várias tabelas em uma nova consulta.

Captura de tela das opções de consultas de acréscimo dentro do menu contextual de consulta enfatizado.

Nota

Para saber mais sobre como acrescentar consultas no Power Query, aceda a Acrescentar consultas.

Mesclar consultas/Mesclar consultas como novas

Para mesclar ou INGRESSAR consultas, clique com o botão direito do mouse em uma consulta e selecione Mesclar consultas. Esta ação exibe a caixa de diálogo Mesclar , com a consulta selecionada como a tabela esquerda da operação de mesclagem. Mesclar consultas como novas também exibe a caixa de diálogo Mesclar , mas permite mesclar duas tabelas em uma nova consulta.

Captura de tela das opções de consultas de mesclagem dentro do menu contextual de consulta enfatizado.

Nota

Para saber mais sobre como mesclar consultas no Power Query, vá para Visão geral de mesclar consultas.

Ações de nível de etapa

Ao clicar com o botão direito do mouse em uma etapa, você pode executar ações no nível da etapa, como Editar configurações, Renomear e assim por diante.

Captura de tela das ações de nível de etapa exibidas no menu contextual depois de clicar com o botão direito do mouse em uma etapa.

Editar configurações

Para editar as configurações de nível de etapa, clique com o botão direito do mouse na etapa e escolha Editar configurações. Ou, você pode clicar duas vezes na etapa (que tem configurações de etapa) e ir diretamente para a caixa de diálogo de configurações. Na caixa de diálogo configurações, você pode exibir ou alterar as configurações de nível de etapa. Por exemplo, a imagem a seguir mostra a caixa de diálogo de configurações para a etapa Dividir coluna .

Captura de tela da caixa de diálogo de configurações para a etapa Dividir coluna de uma consulta.

Etapa de renomeação

Para renomear uma etapa, clique com o botão direito do mouse na etapa e selecione Renomear. Esta ação abre a caixa de diálogo Propriedades da etapa. Introduza o nome que pretende e, em seguida, selecione OK.

Captura de tela da opção renomear dentro do menu contextual de nível de etapa depois de clicar com o botão direito do mouse em uma etapa.

Etapa de exclusão

Para excluir uma etapa, clique com o botão direito do mouse na etapa e selecione Excluir. Para excluir uma série de etapas até o final, clique com o botão direito do mouse na etapa e selecione Excluir até o fim.

Captura de tela das opções Excluir e Excluir até o final dentro do menu contextual de nível de etapa depois de clicar com o botão direito do mouse em uma etapa.

Mover antes/Mover depois

Para mover uma etapa uma posição antes, clique com o botão direito do mouse em uma etapa e selecione Mover antes. Para mover um passo uma posição depois, clique com o botão direito do rato num passo e selecione Mover após.

Captura de ecrã das opções Mover antes e Mover depois dentro do menu contextual ao nível do passo depois de clicar com o botão direito do rato num passo.

Extrato anterior

Para extrair todas as etapas anteriores para uma nova consulta, clique com o botão direito do mouse na primeira etapa que você não deseja incluir na consulta e selecione Extrair anterior.

Captura de tela da opção Extrair anterior dentro do menu contextual de nível de etapa depois de clicar com o botão direito do mouse em uma etapa.

Editar nome e descrição da etapa

Para adicionar descrições de etapas, clique com o botão direito do mouse em uma etapa de uma consulta e escolha Propriedades.

Captura de tela da opção Propriedades dentro do menu contextual de nível de etapa depois de clicar com o botão direito do mouse em uma etapa.

Esta ação abre uma caixa de diálogo onde você pode adicionar a descrição da etapa. Esta descrição de etapa é útil quando você volta para a mesma consulta depois de alguns dias ou quando compartilha suas consultas ou fluxos de dados com outros usuários.

Captura de ecrã da janela de propriedades do passo com o nome 'Linhas filtradas' e uma descrição onde se lê 'Filtrar por EUA'.

Ao passar o mouse sobre cada etapa, você pode exibir uma chamada que mostra o rótulo da etapa, o nome da etapa e as descrições da etapa (que foram adicionadas).

GIF animado mostrando as descrições no nível da etapa para as etapas com os nomes 'Escolher colunas' e 'Filtrar linhas' na consulta Clientes.

Ao selecionar cada etapa, você pode ver a visualização de dados correspondente para essa etapa.

Expandir e recolher consultas

Para garantir que você possa exibir suas consultas na exibição de diagrama, você pode recolher as que você não está trabalhando ativamente e expandir as que lhe interessam. Expanda ou recolha consultas selecionando o botão Expandir/Recolher no canto superior direito de uma consulta. Como alternativa, clicar duas vezes em uma consulta expandida recolhe a consulta e vice-versa.

Captura de ecrã do botão Fechar no canto superior direito da consulta na vista de diagrama.

Você também pode expandir ou recolher uma consulta selecionando as ações de nível de consulta no menu de contexto da consulta.

Captura de ecrã da opção Fechar dentro do menu de contexto da consulta depois de clicar com o botão direito do rato na consulta.

Para expandir todas ou recolher todas as consultas, selecione o botão Expandir tudo/Fechar tudo ao lado das opções de layout no painel de exibição de diagrama.

Captura de ecrã do botão Expandir tudo/recolher todas as consultas no canto inferior direito do painel de vista do diagrama.

Você também pode clicar com o botão direito do mouse em qualquer espaço vazio no painel de exibição de diagrama para exibir um menu de contexto para expandir todas ou recolher todas as consultas.

Captura de tela do menu Contextual que mostra as opções Expandir tudo e Fechar todas as consultas.

No modo recolhido, você pode examinar rapidamente as etapas na consulta passando o mouse sobre o número de etapas na consulta. Você pode selecionar essas etapas para navegar até essa etapa específica dentro da consulta.

Texto explicativo mostrando as etapas disponíveis na consulta Clientes depois de passar o mouse sobre o rótulo do número de etapas na consulta.

Opções de layout

Há cinco opções de layout disponíveis na visualização de diagrama: zoom out, zoom in, minimapa, tela cheia, ajuste para visualização e redefinição.

Reduzir e aumentar o zoom

Com esta opção, pode ajustar o nível de zoom e reduzir ou aumentar o zoom para ver todas as consultas na vista de diagrama.

Botão Reduzir ou ampliar disponível no canto inferior direito do painel de exibição de diagrama.

Mini-mapa

Com esta opção, pode ativar ou desativar o minimapa da vista de diagrama. Mais informações: Mostrar mini-mapa

Botão Minimapa disponível no canto inferior direito do painel de visualização do diagrama.

Ecrã inteiro

Com esta opção, você pode visualizar todas as consultas e seus relacionamentos através do modo de tela cheia. O painel de exibição de diagrama se expande para tela inteira e o painel de visualização de dados, o painel de consultas e o painel de etapas permanecem recolhidos.

Botão de ecrã inteiro disponível no canto inferior direito do painel de vista do diagrama.

Ajustar à vista

Com essa opção, você pode ajustar o nível de zoom para que todas as consultas e seus relacionamentos possam ser totalmente visualizados na visualização de diagrama.

Botão Ajustar para visualização, disponível no canto inferior direito do painel de visualização do diagrama.

Reset

Com essa opção, você pode redefinir o nível de zoom de volta para 100% e também redefinir o painel para o canto superior esquerdo.

Botão Redefinir disponível no canto inferior direito do painel de exibição de diagrama.

Exibir relações de consulta

Para visualizar todas as consultas relacionadas a uma determinada consulta, selecione o botão Realçar consultas relacionadas. Por exemplo, ao selecionar o botão Realçar consultas relacionadas na consulta Principais Clientes dos EUA, as consultas Clientes e Pedidos são realçadas.

Captura de ecrã das consultas realçadas relacionadas com os Principais Clientes dos EUA (Encomendas e Clientes) depois de selecionar o botão Realçar consultas relacionadas.

Você também pode selecionar o dongle à esquerda de uma determinada consulta para ver as consultas referenciadas diretas e indiretas.

Captura de ecrã das consultas realçadas relacionadas com os Principais Clientes dos EUA depois de selecionar o pequeno dongle na consulta Principais Clientes dos EUA.

Da mesma forma, você pode selecionar o dongle certo para visualizar consultas dependentes diretas e indiretas.

Captura de tela do texto explicativo que exibe as consultas dependentes diretas e indiretas depois de selecionar o dongle direito da consulta Clientes.

Você também pode passar o mouse sobre o ícone de link abaixo de uma etapa para exibir um texto explicativo que mostra as relações de consulta.

As consultas referenciadas são listadas em um texto explicativo depois de passar o mouse sobre o ícone de link abaixo de uma etapa.

Configurações do modo de exibição de diagrama

Há duas maneiras de modificar as configurações de exibição de diagrama. A primeira maneira é selecionar a metade inferior do botão Modo de Exibição de Diagrama dentro da guia Exibir na faixa de opções.

A captura de ecrã mostra as definições da vista de diagrama depois de abrir a partir do botão de vista de diagrama no friso Ver.

A segunda maneira de modificar as configurações de exibição de diagrama é clicar com o botão direito do mouse sobre uma parte em branco do plano de fundo da exibição de diagrama.

A captura de tela exibe a configuração de exibição de diagrama depois de clicar com o botão direito do mouse sobre a parte em branco do plano de fundo.

Rótulos e nomes de etapas

A vista de diagrama mostra etiquetas de passos por predefinição.

Captura de ecrã das etiquetas de Passo apresentadas na vista de diagrama.

Você pode alterar as configurações de exibição de diagrama para mostrar nomes de etapas para corresponder às etapas aplicadas no painel de configurações de consulta.

Captura de ecrã das definições da vista de Diagrama no separador Ver com Mostrar nomes de passos realçados.

Os nomes das etapas agora são exibidos na exibição de diagrama.

Os nomes das etapas são exibidos no modo de exibição de diagrama.

Ao selecionar Realce automático de consultas relacionadas nas configurações de exibição de diagrama, as consultas relacionadas são sempre realçadas para que você possa ver visualmente melhor as dependências de consulta.

Captura de ecrã da vista Diagrama a mostrar um realce azul claro para consultas relacionadas entre si.

Vista compacta

Quando você tem consultas com várias etapas, pode ser difícil rolar horizontalmente para visualizar todas as suas etapas dentro do visor.

Captura de ecrã da vista Diagrama que mostra uma consulta com muitos passos, exigindo um baixo nível de zoom para visualizar todos os passos.

Para resolver esse problema, o modo de exibição de diagrama oferece o modo de exibição compacto, que compacta as etapas de cima para baixo em vez da esquerda para a direita. Essa exibição pode ser especialmente útil quando você tem consultas com várias etapas, para que o maior número possível de consultas seja exibido dentro do visor.

Captura de ecrã da vista Diagrama a mostrar uma consulta na vista compacta, em que os passos são apresentados de cima para baixo em vez da esquerda para a direita.

Para habilitar esse modo de exibição, navegue até as configurações do modo de exibição de diagrama e selecione Modo de exibição compacto dentro da guia Exibir na faixa de opções.

Configurações de exibição de diagrama com seleção de exibição compacta em uma caixa vermelha.

Mostrar mini-mapa

Quando o número de consultas começar a estourar a exibição de diagrama, você poderá usar as barras de rolagem na parte inferior e direita da exibição de diagrama para percorrer as consultas. Um outro método de rolagem é usar o controle de minimapa de exibição de diagrama. O controle de minimapa permite que você acompanhe o "mapa" geral do fluxo de dados e navegue rapidamente, enquanto observa uma área específica do mapa na área de exibição do diagrama principal.

Para abrir o minimapa, selecione Mostrar minimapa no menu de visualização de diagrama ou selecione o botão minimapa nas opções de layout.

Captura de ecrã das definições da vista de diagrama com a seleção de vista compacta realçada.

Clique com o botão direito do rato e mantenha premido o retângulo no minimapa e, em seguida, mova o retângulo para se mover na vista de diagrama.

Mostrar animações

Quando o item de menu Mostrar animações é selecionado, as transições dos tamanhos e posições das consultas são animadas. Essas transições são mais fáceis de ver ao recolher ou expandir as consultas ou ao alterar as dependências das consultas existentes. Quando limpas, as transições são imediatas. As animações são ativadas por padrão.

Animação mostrando a diferença entre Mostrar animações sendo selecionadas ou sendo desmarcadas.

Maximizar a visualização de dados

Talvez você queira ver mais dados na visualização de dados para entender e analisar os dados. Para fazer isso, expanda a visualização de dados para que a quantidade de dados anterior seja exibida na visualização de dados sem sair da exibição de diagrama.

Captura de ecrã da pré-visualização de dados com as setas Expandir e Contrair para cima e para baixo no canto superior esquerdo realçadas.

Expandir ou recolher todas as consultas

Por padrão, as consultas no modo de exibição de diagrama são recolhidas. Há opções para expandir ou recolher cada consulta em uma única seleção.

Captura de ecrã a mostrar um botão e uma dica de ferramenta para expandir todas as consultas no canto inferior direito da vista de diagrama.

Você também pode expandir ou recolher consultas relacionadas no menu de contexto no nível da consulta.

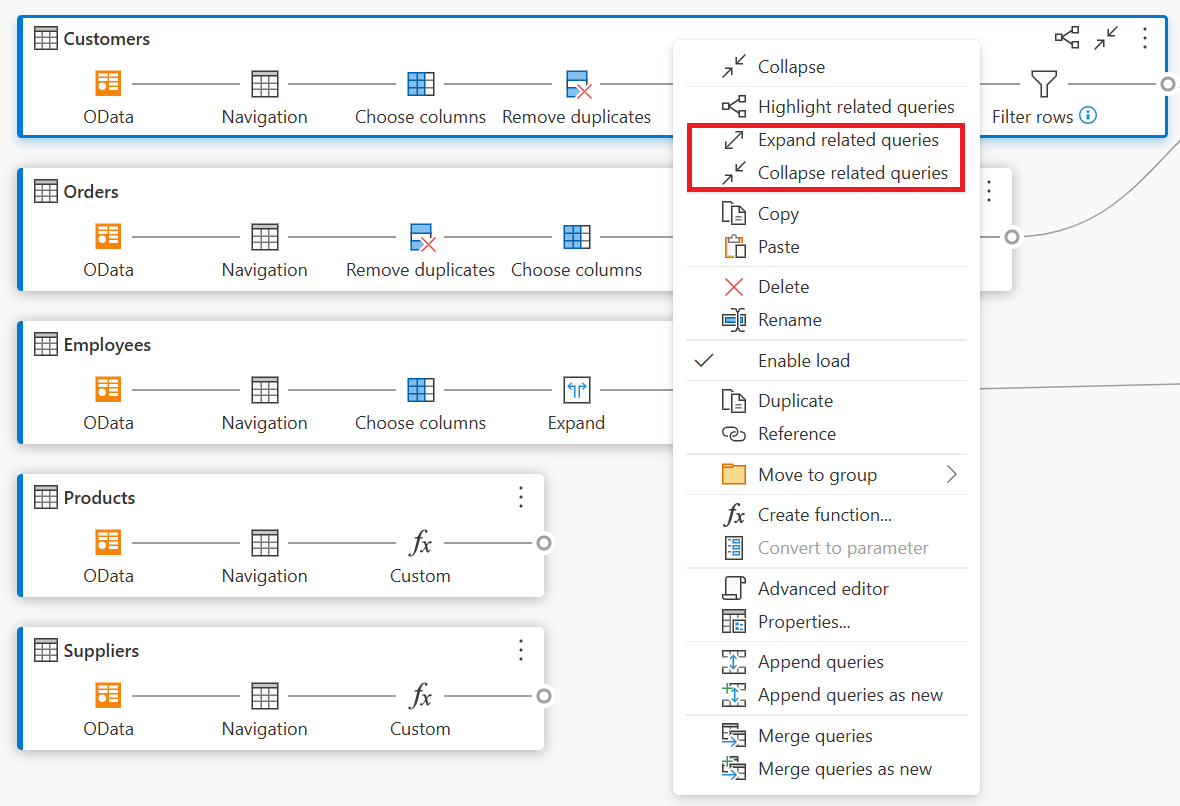

Captura de ecrã do menu de contexto ao nível de consulta da vista de diagrama com as consultas relacionadas Expandir ou Recolher enfatizadas.

Consultas de seleção múltipla

Você seleciona várias consultas dentro da exibição de diagrama mantendo pressionada a tecla Ctrl e selecionando consultas. Depois de selecionar várias vezes, clicar com o botão direito do mouse mostra um menu de contexto que permite executar operações como mesclar, acrescentar, mover para agrupar, expandir e recolher e muito mais.

Captura de ecrã da vista de diagrama com duas consultas multi-seleccionadas e um menu de contexto a apresentar operações diferentes.

Renomeação em linha

Você pode clicar duas vezes no nome da consulta para renomeá-la.

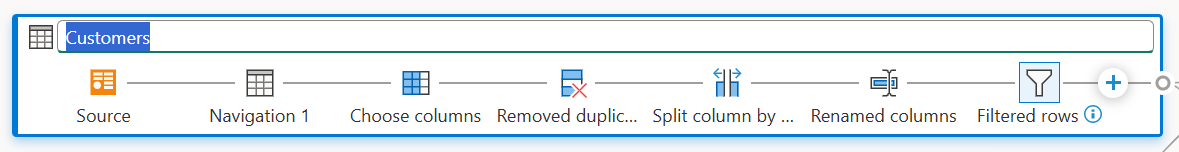

Captura de ecrã da vista de diagrama que mostra como clicar duas vezes no nome da consulta torna o nome editável.

Clicar duas vezes no nome da etapa permite renomeá-la, desde que a configuração da exibição de diagrama esteja mostrando os nomes das etapas.

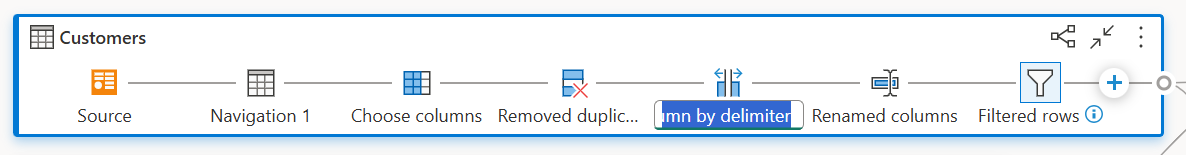

Captura de ecrã da vista de diagrama que mostra como clicar duas vezes no nome do passo torna o nome editável.

Quando os rótulos de etapa são exibidos no modo de exibição de diagrama, clicar duas vezes no rótulo de etapa mostra a caixa de diálogo para renomear o nome da etapa e fornecer uma descrição.

Captura de ecrã da vista de diagrama que mostra um modal onde as propriedades do passo e a descrição podem ser editadas.

Acessibilidade

A vista de diagrama suporta funcionalidades de acessibilidade como navegação por teclado, modo de alto contraste e suporte de leitor de ecrã. A tabela a seguir descreve os atalhos de teclado disponíveis no modo de exibição de diagrama. Para saber mais sobre os atalhos de teclado disponíveis no Power Query Online, aceda a atalhos de teclado no Power Query.

Ação Atalho de teclado
Expandir consulta selecionada Ctrl+Tecla de seta para a direita
Fechar consulta selecionada Ctrl+Tecla de seta para a esquerda
Mover o foco do nível de consulta para o nível de etapa Alt+Tecla de seta para baixo
Mover o foco do nível de etapa para o nível de consulta Esc
Expandir todas as consultas Ctrl+Shift+Tecla de seta para a direita
Fechar todas as consultas Ctrl+Shift+Tecla de seta para a esquerda
Inserir nova etapa usando o botão + (após a etapa selecionada) Ctrl+Alt+N
Destacar consultas relacionadas Ctrl+Alt+R
Selecionar todas as consultas Ctrl+A
Copiar consultas Ctrl+C
Colar consultas Ctrl+V
