Configurar o Azure Site Recovery para as VMs da Solução VMware no Azure

Este tutorial descreve como habilitar a replicação de máquinas virtuais (VMs) do Solução VMware no Azure para recuperação de desastres no Azure usando o serviço Azure Site Recovery.

Este é o terceiro tutorial em uma série que mostra como configurar a recuperação de desastres para o Azure para VMs da Solução VMware no Azure. No tutorial anterior, você preparou o ambiente da Solução VMware no Azure para a recuperação de desastres no Azure.

Neste tutorial, você aprenderá a:

  • Configure as definições de replicação de origem e um servidor de configuração do Azure Site Recovery em uma nuvem privada da Solução VMware no Azure.
  • Defina as configurações de destino de replicação.
  • Criar uma política de replicação.
  • Habilitar a replicação de uma VM do VMware vSphere.

Observação

Os tutoriais mostram o caminho de implantação mais simples para um cenário. Eles usam as opções padrão sempre que possível, e não mostram todas as configurações e caminhos possíveis.

Pré-requisitos

Antes de começar, conclua os tutoriais anteriores. Confirme a conclusão dessas tarefas:

  1. Configure o Azure para recuperação de desastres no Azure.
  2. Prepare sua implantação da Solução VMware no Azure para a recuperação de desastres no Azure.

Verifique também se você atende a todos os pré-requisitos da configuração bem-sucedida de um servidor de configuração.

Considerações

Este tutorial mostra como replicar uma única VM. Se estiver implantando várias VMs, você deve usar a ferramenta Planejador de Implantações.

Neste tutorial, o Site Recovery baixa e instala automaticamente o MySQL no servidor de configuração. Se preferir, você pode configurá-lo manualmente.

Selecionar uma meta de proteção

  1. Em Cofres dos Serviços de Recuperação, selecione o nome do cofre. Este tutorial utiliza ContosoVMVault.
  2. Em Introdução, selecione Site Recovery. Depois selecione Preparar Infraestrutura.
  3. Em Objetivo de proteção>Onde os seus computadores estão localizados, selecione local.
  4. Em Para qual deseja replicar os seus computadores, selecione Para o Azure.
  5. Em Os seus computadores estão virtualizados? , selecione Sim, com o Hipervisor do VMware vSphere. Depois, selecione OK.

Configurar o ambiente de origem

Em seu ambiente de origem, é necessário um computador local único e altamente disponível para hospedar esses componentes locais do Site Recovery:

  • Servidor de configuração: esse servidor coordena as comunicações entre a nuvem privada da Solução VMware no Azure e o Azure. Ele também gerencia a replicação de dados.

  • Servidor de processo: esse servidor atua como um gateway de replicação. Ele executa essas tarefas:

    • Recebe dados de replicação, otimiza os dados (com cache, compactação e criptografia) e envia os dados para uma conta de armazenamento em cache no Microsoft Azure.
    • Instala o agente do Serviço de Mobilidade nas VMs que você deseja replicar.
    • Executa a descoberta automática de VMs da Solução VMware no Azure.
  • Servidor de destino primário: esse servidor lida com os dados de replicação durante o failback do Azure.

Todos esses componentes são instalados juntos em um computador único da Solução VMware no Azure, que é conhecido como servidor de configuração. Por padrão, para a recuperação de desastres da Solução VMware no Azure, você deve configurar o servidor de configuração como uma VM VMware vSphere altamente disponível. Para isso, faça o download de um modelo preparado de Open Virtualization Application (OVA) com base no Open Virtualization Format (OVF). Em seguida, você importa o modelo para o VMware vCenter Server para criar a VM.

A versão mais recente do servidor de configuração está disponível no portal. Você também pode baixá-la diretamente do Centro de Download da Microsoft.

Se não for possível utilizar um modelo OVA para configurar uma VM, você poderá configurar o servidor de configuração manualmente.

A licença fornecida com o modelo OVA é uma licença de avaliação válida por 180 dias. O Windows em execução na VM precisa ser ativado com a licença necessária.

Baixe o modelo

  1. No cofre, vá para Preparar infraestrutura>Origem.
  2. Em Preparar origem, selecione +Servidor de configuração.
  3. Em Adicionar Servidor, verifique se o Servidor de configuração para VMware aparece em Tipo de servidor.
  4. Baixe o modelo de OVA para o servidor de configuração.

Importar o modelo para a VMware

  1. Entre no VMware vCenter Server utilizando o cliente VMware vSphere.

  2. No menu Arquivo, selecione Implantar Modelo OVF para iniciar o assistente para Implantar Modelo OVF.

  3. Na página Selecionar um modelo OVF, insira o local do arquivo OVF baixado.

    Screenshot of the first page of the wizard for deploying an OVF template in the VMware vSphere client.

  4. Nas páginas Selecionar nome e pasta e Selecionar um recurso de computação, aceite as configurações padrão.

  5. Na página Detalhes da revisão, selecione Avançar.

  6. Na página Selecionar armazenamento, para obter o melhor desempenho, selecione Provisionamento Espesso com Zeragem Antecipada em Selecionar formato de disco virtual.

  7. Na página Pronto para concluir, para configurar a VM com as definições padrão, selecione Ligar após a implantação>Concluir.

    Dica

    Por padrão, o modelo contém um único adaptador de rede. Se você desejar adicionar um adaptador, desmarque Ligar após a implantação antes de selecionar Concluir. Você pode adicionar adaptadores após a implantação.

Adicione um adaptador de rede

Se você desejar adicionar um adaptador de rede ao servidor de configuração, adicione-o antes de registrar o servidor no vault. Você não pode adicionar adaptadores após o registro.

  1. No inventário vSphere Cliente, clique com o botão direito na VM e selecione Editar configurações.
  2. Em Hardware, selecione Adicionar>Adaptador Ethernet. Em seguida, selecione Avançar.
  3. Selecione um tipo de adaptador e uma rede.
  4. Para conectar o adaptador quando a VM for ligada, selecione Conectar ao ligar.
  5. Selecione Avançar>Concluir. Depois, selecione OK.

Registrar o servidor de configuração

Depois de configurar o servidor de configuração, registre-o no vault:

  1. No console do cliente VMware vSphere, ative a VM.

  2. A VM é iniciada em uma experiência de instalação do Windows Server 2016. Aceite o contrato de licença e insira uma senha de administrador.

  3. Após a conclusão da instalação, entre na VM como administrador.

    Na primeira vez que você entra, a ferramenta de configuração do Azure Site Recovery é iniciada em alguns segundos.

  4. Insira um nome que seja usado para registrar o servidor de configuração no Azure Site Recovery. Em seguida, selecione Avançar.

  5. A ferramenta verifica se a VM pode se conectar ao Azure. Depois que a conexão for estabelecida, selecione Entrar para fazer logon na sua assinatura do Azure. As credenciais devem ter acesso ao cofre no qual você deseja registrar o servidor de configuração. Verifique se as funções necessárias estão atribuídas a esse usuário.

    A ferramenta executa algumas tarefas de configuração e, em seguida, é reiniciada.

  6. Entre novamente no computador. Em alguns segundos, o assistente Gerenciamento da configuração do servidor será iniciado automaticamente.

Definir as configurações e adicionar o servidor VMware vCenter Server

Conclua a definição e o registro do servidor de configuração:

  1. No assistente Gerenciamento do Servidor de Configuração, selecione Configurar conectividade.

    Nas listas suspensas, selecione primeiro o adaptador de rede que o servidor de processo interno usa para descobrir e efetuar a instalação push do serviço de mobilidade nos computadores de origem. Em seguida, selecione o adaptador que o servidor de configuração utiliza para conectividade com o Azure. Quando terminar, selecione Salvar.

    Não é possível alterar essa configuração depois de ela ter sido definida.

  2. Em Selecionar cofre de Serviços de Recuperação, selecione sua assinatura do Azure e o grupo de recursos e o cofre relevantes.

  3. Em Instalar software de terceiros, aceite o contrato de licença. Selecione Baixar e Instalar para instalar o MySQL Server. Se você colocou o MySQL no caminho, pode pular esta etapa. Saiba mais sobre a instalação do MySQL.

  4. Em Validar configuração do dispositivo, aguarde até que os pré-requisitos sejam verificados antes de continuar.

  5. Em Configurar o vCenter Server/vSphere ESXi server:

    1. Insira o nome do domínio totalmente qualificado (FQDN) ou o endereço IP do VMware vCenter server que contém as VMs que você deseja replicar.
    2. Insira a porta na qual o servidor está escutando.
    3. Insira um nome amigável que será utilizado para o VMware vCenter server no vault.
  6. Use as credenciais de usuário que o servidor de configuração usará para se conectar ao VMware vCenter server.

    Certifique-se de que o nome de usuário e a senha estejam corretos. Certifique-se também de que o usuário faça parte do grupo Administradores da máquina virtual a ser protegida. O Azure Site Recovery usa essas credenciais para descobrir automaticamente as VMs do VMware vSphere que estão disponíveis para replicação.

    Selecione Adicionar e depois Continuar.

  7. Em Configurar credenciais da máquina virtual, insira o nome de usuário e a senha que serão usados para instalar automaticamente o serviço Mobilidade nas máquinas virtuais quando a replicação for habilitada.

    • No Windows, a conta precisa de privilégios de administrador local nos computadores que você deseja replicar.
    • Para o Linux, forneça detalhes para a conta raiz.
  8. Selecione Finalizar configuração.

  9. Após o término do registro, abra o portal do Azure e verifique se o servidor de configuração e o servidor VMware estão listados em Cofre dos Serviços de Recuperação>Gerenciar>Infraestrutura do Site Recovery>Servidores de Configuração.

Depois que o servidor de configuração é registrado, o Site Recovery se conecta ao VMware vCenter server utilizando as definições especificadas e descobre as VMs.

Observação

Pode levar 15 minutos ou mais para que o nome da conta apareça no portal. Para fazer a atualização imediatamente, selecione Servidores de Configuração, selecione o nome do servidor e, em seguida, selecione Atualizar Servidor.

Configurar o ambiente de origem

Selecione e verifique os recursos de destino:

  1. Selecione Preparar infraestrutura>Destino.

  2. Selecione a assinatura do Azure que você deseja usar. O exemplo neste tutorial utiliza um modelo do Azure Resource Manager.

    O Azure Site Recovery verifica se você tem uma ou mais redes virtuais. Você deve ter essas redes depois de configurar os componentes do Azure no primeiro tutorial desta série de tutoriais.

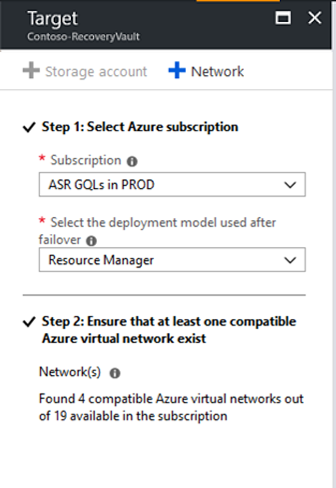

    Screenshot of the pane for selecting and verifying a target virtual network.

Criar uma política de replicação

  1. Abra o Portal do Azure. Pesquise e, em seguida, selecione cofres dos Serviços de Recuperação.

  2. Selecione o cofre dos Serviços de Recuperação (ContosoVMVault neste tutorial).

  3. Para criar uma política de replicação, selecione Infraestrutura do Site Recovery>Políticas de Replicação>+Política de Replicação.

  4. No painel Criar política de replicação, em Nome, insira o nome da política (VMwareRepPolicy neste tutorial).

  5. Para Limite de RPO em minutos, utilize o padrão de 60 minutos. Esse valor define a frequência em que são criados os pontos de recuperação. Um alerta será gerado se a replicação contínua exceder esse limite.

  6. Em Retenção do ponto de recuperação em horas, especifique por quanto tempo cada ponto de recuperação é retido (24 horas neste tutorial). VMs replicadas podem ser recuperadas em qualquer ponto em uma janela de retenção.

  7. Em Frequência de instantâneos consistentes com aplicativos em minutos, especifique a frequência com que os instantâneos consistentes com aplicativos são criados. Este tutorial utiliza o padrão de 60 minutos. Selecione OK para criar a política.

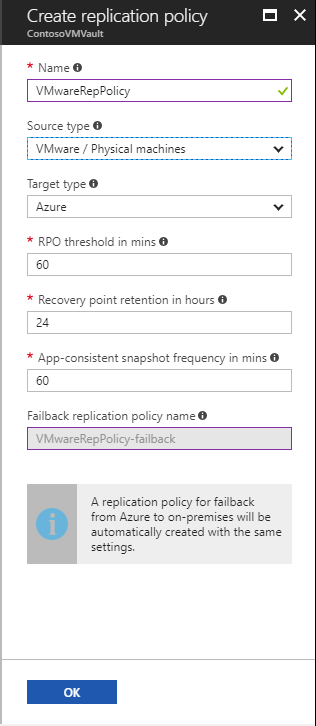

    Screenshot of the options for creating a replication policy.

A política é associada automaticamente ao servidor de configuração. Por padrão, uma política de correspondência é criada automaticamente para failback. Por exemplo, se a política de replicação for rep-policy, a política de failback será rep-policy-failback. Essa política não é usada até que você inicie um failback a partir do Azure.

Observação

Nos cenários VMware vSphere para Azure, o instantâneo consistente com falhas é obtido em intervalos de 5 minutos.

Habilitar a replicação

Habilite a replicação para VMs conforme demonstrado a seguir:

  1. Selecione Replicar aplicativo>Origem.

  2. Em Origem, selecione Local e, em seguida, selecione o servidor de configuração em Local de origem.

  3. Em Tipo de máquina, selecione Máquinas Virtuais.

  4. Em Hipervisor do vCenter/vSphere, selecione o vCenter Server que gerencia o host.

  5. Selecione o servidor de processos (instalado por padrão na VM do servidor de configuração). Depois, selecione OK.

    Aparece o status de integridade de cada servidor de processo, com base nos limites recomendados e em outros parâmetros. Escolha um servidor de processo íntegro. Você não pode escolher um servidor de processos crítico. Você pode solucionar problemas e resolver os erros ou configurar um servidor de processo de expansão.

  6. Em Destino, selecione a assinatura e o grupo de recursos em que deseja criar as VMs com failover. Este tutorial utiliza o modelo de implantação do Resource Manager.

  7. Selecione a rede e a sub-rede do Azure às quais conectar as VMs do Azure quando elas forem criadas após o failover.

  8. Selecione Configurar agora para computadores selecionados para aplicar a configuração de rede a todas as VMs nas quais você habilitar a replicação. Selecione Configurar mais tarde para selecionar a rede do Azure por computador.

  9. Em Máquinas Virtuais>Selecionar máquinas virtuais, selecione cada computador que você deseja replicar. Você pode selecionar apenas os computadores para os quais a replicação pode ser habilitada. Em seguida, selecione OK.

    Se não for possível exibir ou selecionar uma máquina virtual específica, solucione o problema.

  10. Em Propriedades>Configurar propriedades, selecione a conta que o servidor de processos utilizará para instalar automaticamente o serviço Mobilidade no computador.

  11. Em Configurações de replicação>Definir configurações de replicação, verifique se a política de replicação correta está selecionada.

  12. Selecione Habilitar Replicação. O Site Recovery instala o serviço de Mobilidade quando a replicação é habilitada para uma VM.

  13. Acompanhe o andamento do trabalho Habilitar Proteção em Configurações>Trabalhos>Trabalhos de Recuperação do Site. Depois que o trabalho Finalizar Proteção for executado e uma geração de ponto de recuperação for concluída, o computador estará pronto para failover.

    Pode levar 15 minutos ou mais para que as alterações entrem em vigor e apareçam no portal.

  14. Para monitorar as VMs que você deve adicionar, verifique o último tempo de descoberta das VMs em Servidores de Configuração>Último Contato em. Para adicionar VMs sem esperar pela descoberta agendada, realce o servidor de configuração (não o selecione) e selecione Atualizar.

Próxima etapa

Depois que você habilitar a replicação, execute uma simulação de recuperação de desastre para verificar se tudo está funcionando como esperado.
