Replikowanie maszyn wirtualnych platformy Azure z systemem Miejsca do magazynowania Direct do innego regionu
W tym artykule opisano sposób włączania odzyskiwania po awarii maszyn wirtualnych platformy Azure z bezpośrednimi miejscami do magazynowania.
Uwaga
Tylko punkty odzyskiwania spójne na poziomie awarii są obsługiwane w przypadku klastrów bezpośrednich miejsc do magazynowania.
Bezpośrednie miejsca do magazynowania (S2D) to magazyn zdefiniowany programowo, który umożliwia tworzenie klastrów gościa na platformie Azure. Klaster gościa na platformie Microsoft Azure to klaster trybu failover składający się z maszyn wirtualnych IaaS. Umożliwia ona przełączanie hostowanych obciążeń maszyn wirtualnych w tryb failover w klastrach gościa, osiągnięcie wyższej dostępności dla aplikacji niż jedna maszyna wirtualna platformy Azure może zapewnić. Jest to przydatne w scenariuszach, w których maszyna wirtualna hostuje krytyczną aplikację, na przykład SQL lub skalowalny w poziomie serwer plików.
Odzyskiwanie po awarii z bezpośrednimi miejscami do magazynowania
W typowym scenariuszu może istnieć klaster gościa maszyn wirtualnych na platformie Azure w celu uzyskania większej odporności aplikacji, takiej jak skalowanie w poziomie serwera plików. Chociaż może to zapewnić wyższą dostępność aplikacji, chcesz chronić te aplikacje przy użyciu usługi Site Recovery w przypadku awarii na dowolnym poziomie regionu. Usługa Site Recovery replikuje dane z jednego regionu do innego regionu świadczenia usługi Azure i wywołuje klaster w regionie odzyskiwania po awarii w przypadku przejścia w tryb failover.
Na poniższym diagramie przedstawiono dwuwęźle klaster trybu failover maszyny wirtualnej platformy Azure korzystający z bezpośrednich miejsc do magazynowania.
- Dwie maszyny wirtualne platformy Azure w klastrze trybu failover systemu Windows i każda maszyna wirtualna ma co najmniej dwa dyski danych.
- Funkcja Bezpośrednie miejsca do magazynowania synchronizuje dane na dysku danych i przedstawia zsynchronizowany magazyn jako pulę magazynów.
- Pula magazynów jest przedstawiana jako udostępniony wolumin klastra (CSV) do klastra trybu failover.
- Klaster trybu failover używa woluminu CSV dla dysków danych.
Zagadnienia dotyczące odzyskiwania po awarii
- Podczas konfigurowania monitora chmury dla klastra zachowaj monitor w regionie odzyskiwania po awarii.
- Jeśli przejdziesz w tryb failover maszyn wirtualnych do podsieci w regionie odzyskiwania po awarii, który różni się od regionu źródłowego, adres IP klastra musi zostać zmieniony po przejściu w tryb failover. Aby zmienić adres IP klastra, należy użyć skryptu planu odzyskiwania usługi Site Recovery .
Włączanie usługi Site Recovery dla klastra S2D:
W magazynie usługi Recovery Services wybierz pozycję +replikuj

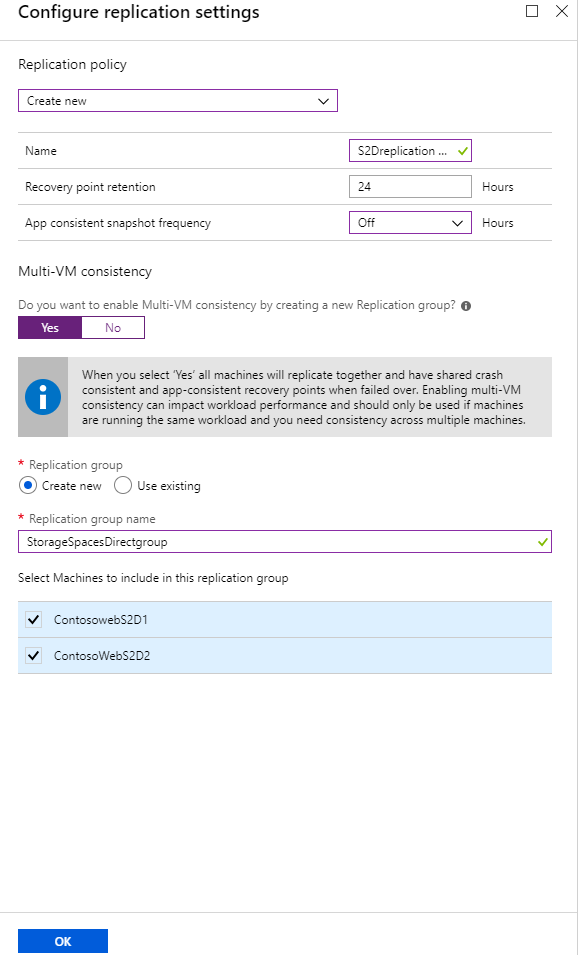

Wybierz wszystkie węzły w klastrze i ustaw je jako część grupy spójności z wieloma maszynami wirtualnymi
Wybierz zasady replikacji z wyłączoną spójnością aplikacji* (dostępna jest tylko obsługa spójności awaryjnej)
Włączanie replikacji

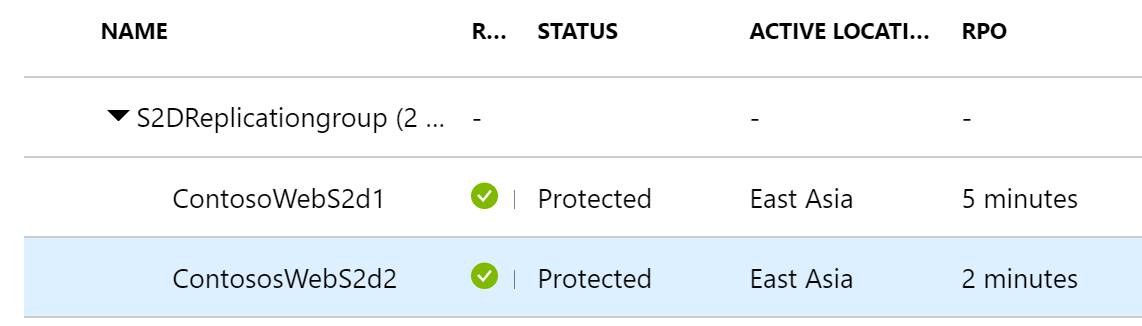

Przejdź do zreplikowanych elementów i zobaczysz stan maszyny wirtualnej.
Obie maszyny wirtualne są chronione i są również wyświetlane jako część grupy spójności z wieloma maszynami wirtualnymi.
Tworzenie planu odzyskiwania
Plan odzyskiwania obsługuje sekwencjonowanie różnych warstw w aplikacji wielowarstwowej podczas pracy w trybie failover. Sekwencjonowanie pomaga zachować spójność aplikacji. Podczas tworzenia planu odzyskiwania dla wielowarstwowej aplikacji internetowej wykonaj kroki opisane w temacie Tworzenie planu odzyskiwania przy użyciu usługi Site Recovery.
Dodawanie maszyn wirtualnych do grup trybu failover

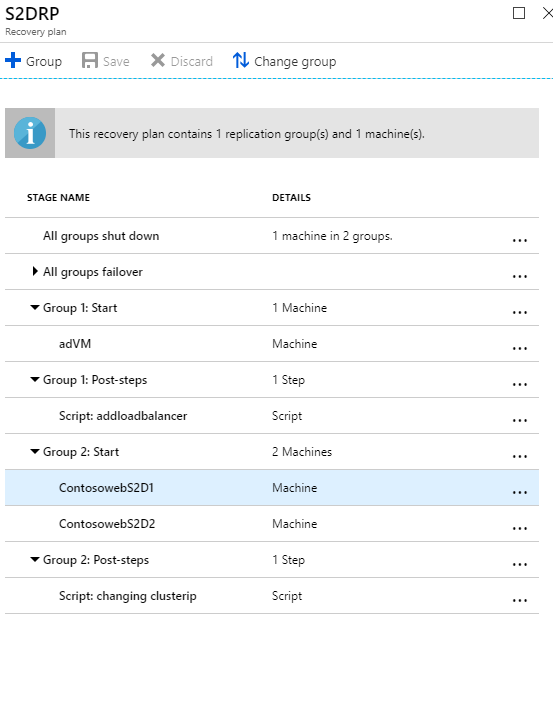

- Utwórz plan odzyskiwania, dodając maszyny wirtualne.
- Wybierz pozycję Dostosuj , aby zgrupować maszyny wirtualne. Domyślnie wszystkie maszyny wirtualne są częścią elementu
Group 1.
Dodawanie skryptów do planu odzyskiwania
Aby aplikacje działały poprawnie, może być konieczne wykonywanie niektórych operacji na maszynach wirtualnych platformy Azure po przejściu w tryb failover lub podczas testu pracy w trybie failover. Niektóre operacje po przejściu w tryb failover można zautomatyzować. Na przykład w tym miejscu dołączamy moduł równoważenia obciążenia i zmieniamy adres IP klastra.
Tryb failover maszyn wirtualnych
Oba węzły maszyn wirtualnych muszą zostać przełączone w tryb failover przy użyciu planu odzyskiwania usługi Site Recovery.
Wykonywanie testu przejścia w tryb failover
- W witrynie Azure Portal wybierz magazyn usługi Recovery Services.
- Wybierz utworzony plan odzyskiwania.
- Wybierz pozycję Test pracy w trybie failover.
- Aby rozpocząć testowy proces pracy w trybie failover, wybierz punkt odzyskiwania i sieć wirtualną platformy Azure.
- Po uruchomieniu środowiska pomocniczego należy przeprowadzić walidację.
- Po zakończeniu walidacji, aby wyczyścić środowisko trybu failover, wybierz pozycję Wyczyść test pracy w trybie failover.
Aby uzyskać więcej informacji, zobacz Testowanie trybu failover na platformie Azure w usłudze Site Recovery.
Uruchom tryb failover
- W witrynie Azure Portal wybierz magazyn usługi Recovery Services.
- Wybierz plan odzyskiwania utworzony dla aplikacji SAP.
- Wybierz pozycję Tryb failover.
- Aby rozpocząć proces pracy w trybie failover, wybierz punkt odzyskiwania.
Aby uzyskać więcej informacji, zobacz Tryb failover w usłudze Site Recovery.
Następne kroki
- Dowiedz się więcej na temat uruchamiania powrotu po awarii.
