Dodawanie warstwy odwołania
Warstwy referencyjne umożliwiają ulepszenie wizualizacji przestrzennych przez zastąpienie pomocniczego zestawu danych przestrzennych na mapie w celu zapewnienia większego kontekstu. Usługa Power BI hostuje ten zestaw danych w różnych formatach, w tym:
- Pliki GeoJSON z
.jsonrozszerzeniem lub.geojson - Pliki WKT (dobrze znany tekst) z
.wktrozszerzeniem - Pliki KML (Keyhole Markup Language) z
.kmlrozszerzeniem - Pliki SHP (Shapefile) z
.shprozszerzeniem - Pliki CSV (wartości rozdzielone przecinkami) z
.csvrozszerzeniem. Wizualizacja usługi Power BI w usłudze Azure Maps analizuje kolumnę zawierającą ciągi WKT (dobrze znany tekst) z arkusza.
Dodawanie zestawu danych przestrzennych jako warstwy referencyjnej

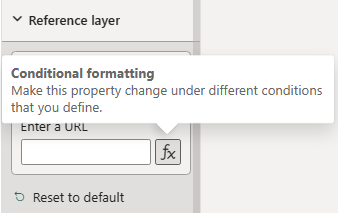

Istnieją dwie opcje dodawania zestawu danych przestrzennych jako warstwy referencyjnej. Możesz odwołać się do pliku hostowanego, podając adres URL lub wybierając plik do przekazania.
Aby przekazać zestaw danych przestrzennych jako warstwę referencyjną:
Przejdź do okienka Format .
Rozwiń sekcję Warstwa referencyjna.
Wybierz pozycję Przekaż plik z listy rozwijanej Typ .
Wybierz przycisk Przeglądaj. Zostanie otwarte okno dialogowe wyboru pliku umożliwiające wybranie pliku z
.jsonrozszerzeniem , ,.geojson.wkt,.kml,.shplub.csv.
Po dodaniu pliku do warstwy referencyjnej nazwa pliku zostanie wyświetlona w polu Przeglądaj . Dodano przycisk "X", który usuwa dane z wizualizacji i usuwa skojarzony plik z usługi Power BI po wybraniu.

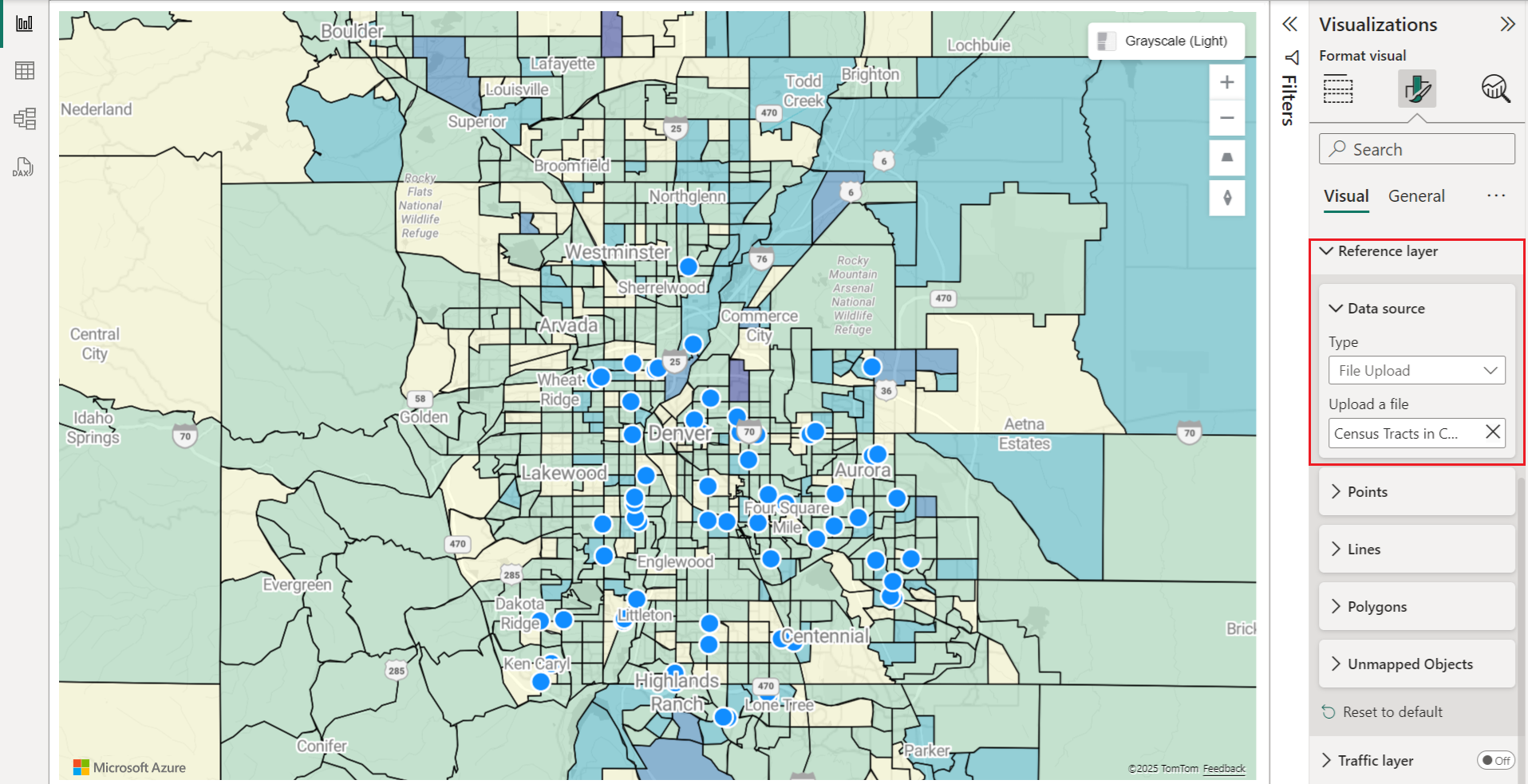

Poniższa mapa przedstawia 2016 dróg spisowych dla Kolorado. Obszary są kolorowane na podstawie populacji przy użyciu warstwy referencyjnej.
Poniżej przedstawiono wszystkie ustawienia w okienku Format , które są dostępne w sekcji Warstwa referencyjna.
| Ustawienie | opis |
|---|---|
| Dane warstwy referencyjnej | Plik danych do przekazania do wizualizacji jako innej warstwy na mapie. Wybranie pozycji Przeglądaj spowoduje wyświetlenie listy plików z .jsonrozszerzeniem , , .geojson.wkt, .kml, .shplub .csv pliku, które można otworzyć. |
Stylowanie danych w warstwie referencyjnej
Właściwości można dodać do każdej funkcji w pliku GeoJSON, aby dostosować styl. Ta funkcja używa prostej funkcji warstwy danych w zestawie SDK internetowym usługi Azure Maps. Aby uzyskać więcej informacji, zobacz ten dokument dotyczący obsługiwanych właściwości stylu. Obrazy ikon niestandardowych nie są obsługiwane w wizualizacji usługi Power BI usługi Azure Maps jako środek ostrożności.
Poniżej przedstawiono przykłady pokazujące, jak ustawić właściwość funkcji color punktu na redwartość .
GeoJSON
{
"type": "Feature",
"geometry": {
"type": "Point",
"coordinates": [-122.13284, 47.63699]
},
"properties": {
"color": "red"
}
}
WKT
POINT(-122.13284 47.63699)
KmL
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Placemark>
<Point>
<coordinates>-122.13284,47.63699</coordinates>
</Point>
<Style>
<IconStyle>
<color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
</IconStyle>
</Style>
</Placemark>
</kml>

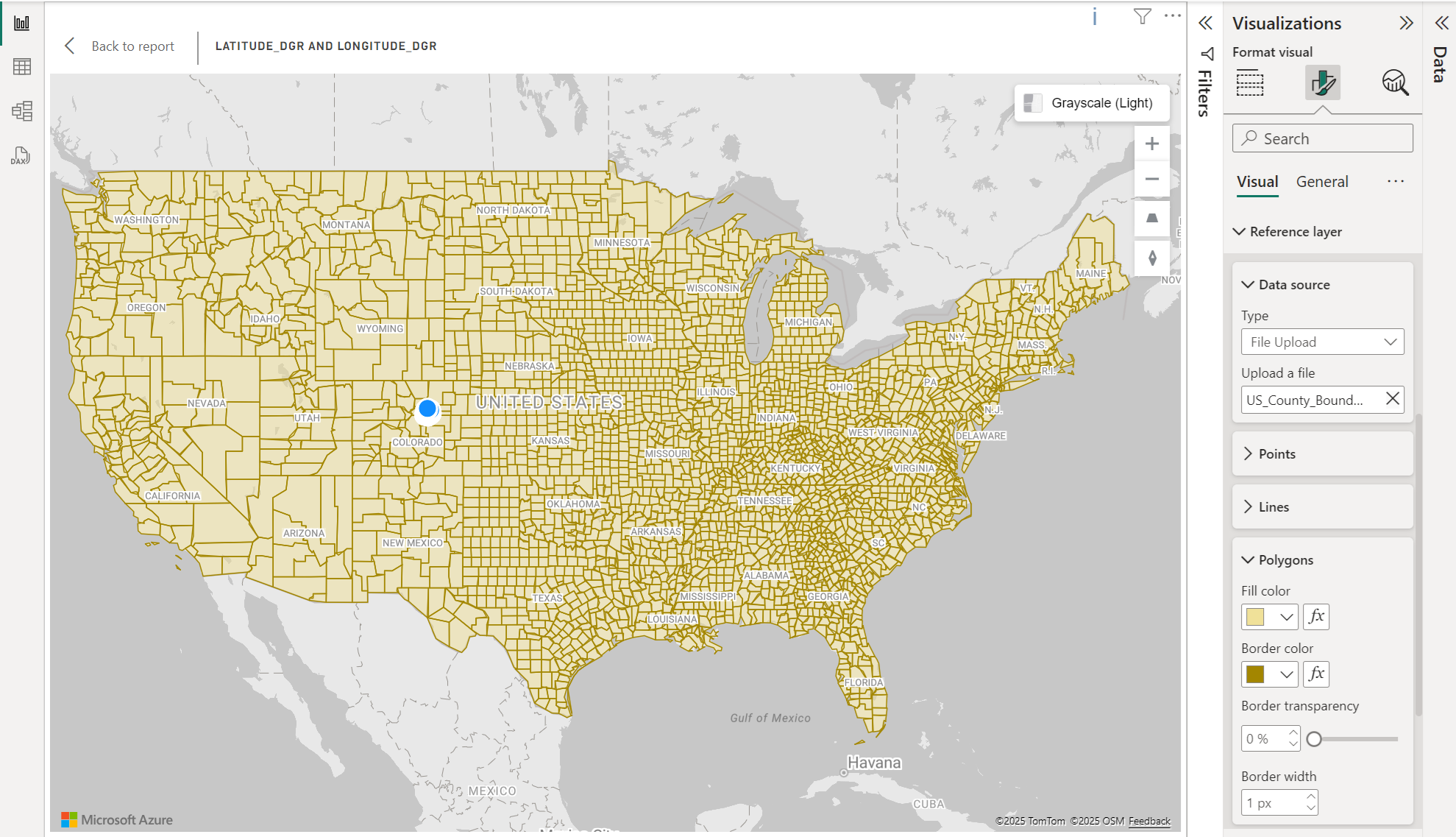

Styl niestandardowy dla warstwy referencyjnej za pomocą okienka formatowania
Styl niestandardowy warstwy referencyjnej za pomocą funkcji okienka formatowania w usłudze Azure Maps umożliwia personalizowanie wyglądu warstw referencyjnych. Możesz zdefiniować kolor, szerokość obramowania i przezroczystość punktów, linii i wielokątów bezpośrednio w interfejsie wizualnym usługi Power BI usługi Azure Maps, aby zwiększyć czytelność wizualną i wpływ danych geoprzestrzennych.
Włączanie stylów niestandardowych
Aby użyć niestandardowych opcji stylów dla warstw referencyjnych, wykonaj następujące kroki:
- Przekazywanie plików geoprzestrzennych: zacznij od przekazania obsługiwanych plików geoprzestrzennych (GeoJSON, KML, WKT, CSV lub Shapefile) do usługi Azure Maps jako warstwy referencyjnej.
- Ustawienia formatu dostępu: przejdź do bloku Warstwa referencyjna w ustawieniach wizualizacji usługi Power BI w usłudze Azure Maps.
- Dostosowywanie stylów: służy do dostosowywania wyglądu warstwy referencyjnej przez ustawienie koloru wypełnienia, koloru obramowania, szerokości obramowania i przezroczystości dla punktów, linii i wielokątów.
Uwaga
Jeśli pliki geoprzestrzenne (GeoJSON, KML) zawierają wstępnie zdefiniowane właściwości stylu, usługa Power BI korzysta z tych stylów, a nie ustawień skonfigurowanych w okienku formatowania. Przed przekazaniem upewnij się, że pliki są stylowane zgodnie z wymaganiami, jeśli zamierzasz używać zdefiniowanych w nich właściwości niestandardowych.
Konfiguracja stylu
| Nazwa ustawienia | opis | Wartości ustawienia |
|---|---|---|
| Kolor wypełnienia | Kolor wypełnienia punktów i wielokątów. | Ustaw kolory dla innej kategorii danych lub gradientu dla danych liczbowych. |
| Kolor obramowania | Kolor punktów, linii i konturów wielokątów. | Selektor kolorów |
| Szerokość obramowania | Szerokość obramowania w pikselach. Ustawienie domyślne: 3 pikseli | Szerokość 1–20 pikseli |
| Przezroczystość obramowania | Przejrzystość granic. Wartość domyślna: 0% | Przezroczystość 0–100% |

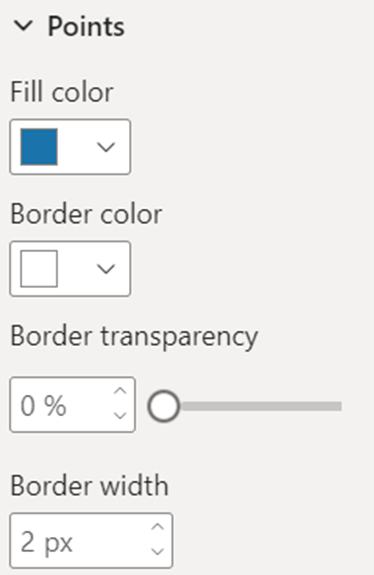

Sekcja Punkty okienka wizualizacji formatu:

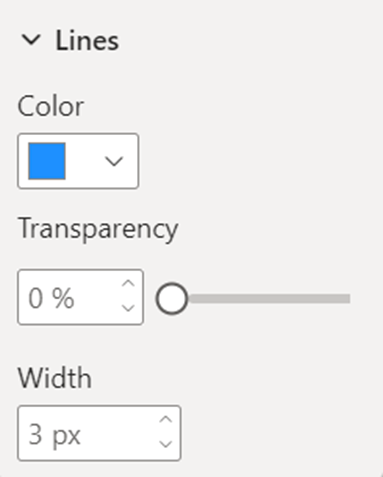

Sekcja Linie okienka wizualizacji formatowania:

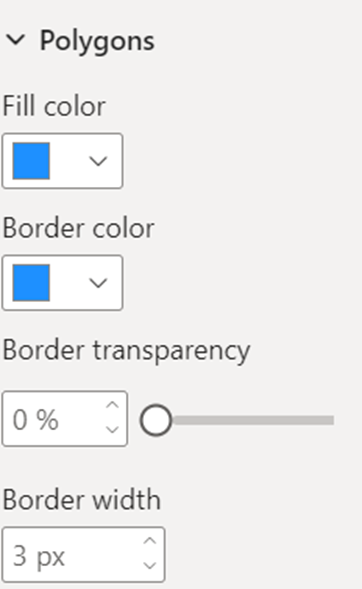

Sekcja Wielokąty okienka wizualizacji formatu:

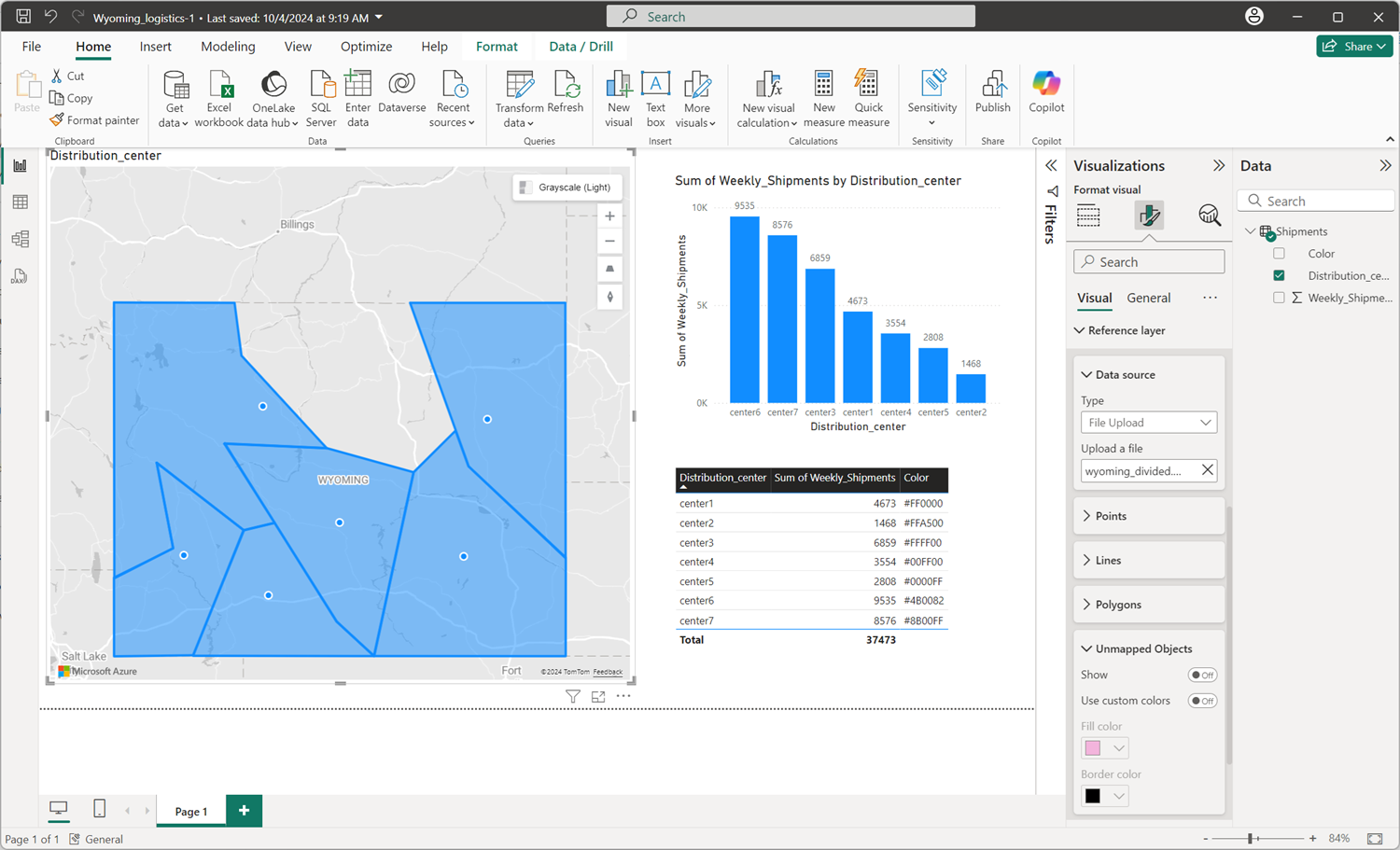

Warstwa referencyjna powiązana z danymi
Powiązana z danymi warstwa referencyjna umożliwia skojarzenie danych z określonymi kształtami w warstwie referencyjnej na podstawie typowych atrybutów.

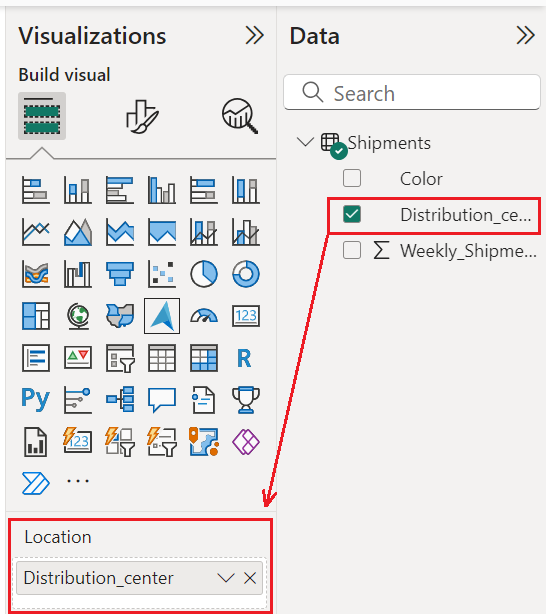

Aby użyć warstwy referencyjnej powiązanej z danymi, przeciągnij kolumnę zawierającą unikatowe identyfikatory (mogą to być dane lokalizacji lub nie) do pola Lokalizacja wizualizacji usługi Azure Maps.
Usługa Azure Maps dopasuje te identyfikatory z odpowiednimi właściwościami w przekazanym pliku przestrzennym, automatycznie łącząc dane z kształtami na mapie.
W scenariuszach z wieloma właściwościami usługa Azure Maps identyfikuje wspólną właściwość w każdym kształcie i porównuje jej wartość z wybraną kolumną danych w polu Lokalizacja. Następnie używa właściwości, która ma największą liczbę dopasowań z wybraną kolumną danych.

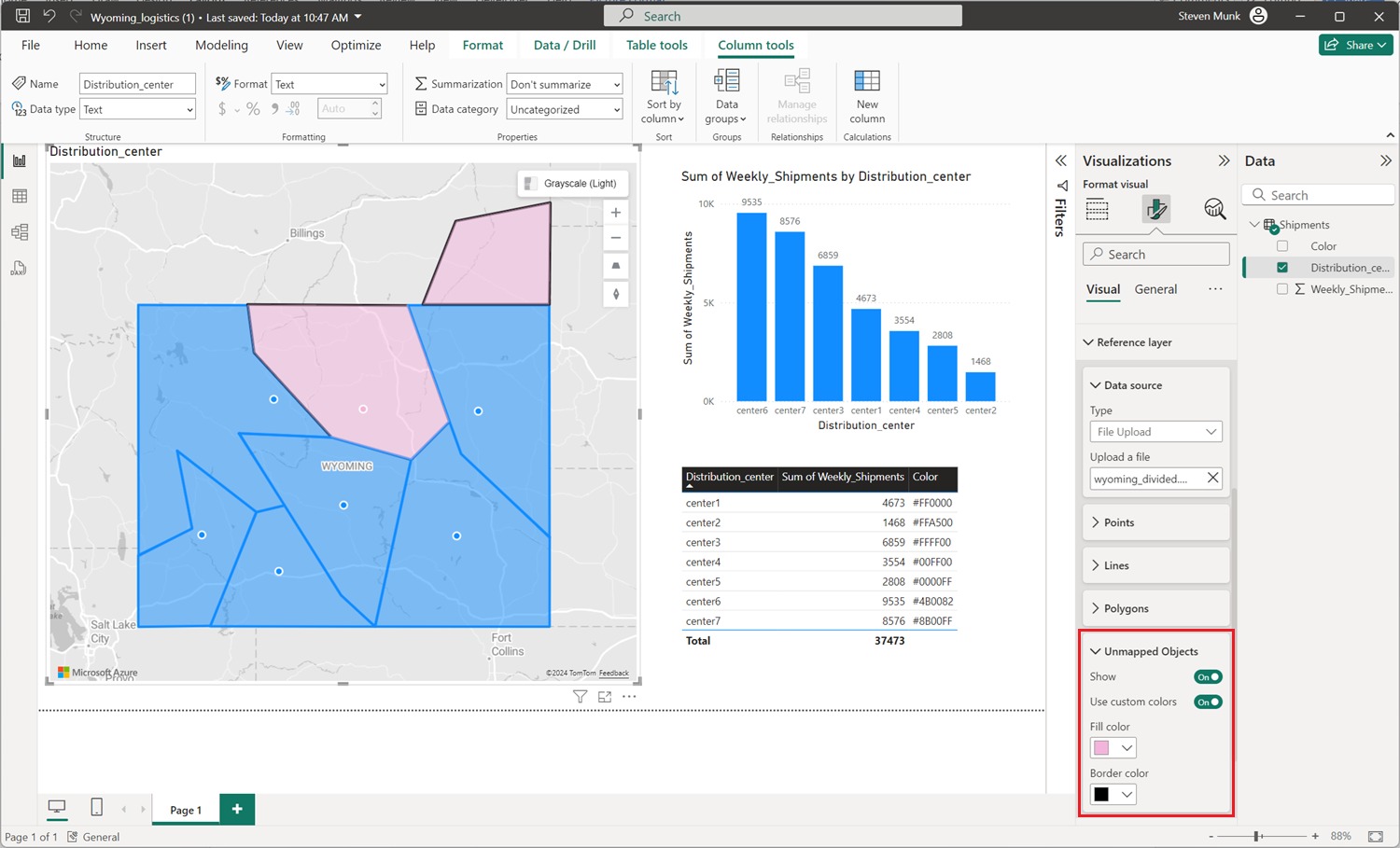

Jeśli co najmniej jeden kształt w warstwie referencyjnej nie może być automatycznie mapowany na dowolny punkt danych, możesz zarządzać tymi niezamapowanych obiektów, wykonując następujące kroki:
- Wybierz kartę Formatowanie wizualizacji w okienku Wizualizacje .
- Wybierz pozycję Warstwa referencyjna.
- Wybierz pozycję Obiekty niezamapowane.
- Wybierz przełącznik Pokaż, aby włączyć/wyłączyć przełącznik. Wyróżnia kształty, które nie są mapowane na żadne punkty danych.
Opcjonalnie wybierz przełącznik Użyj kolorów niestandardowych, aby włączyć/wyłączyć niestandardowe kolory wypełnienia i obramowania dla niezamapowanych obiektów, aby były wizualnie odrębne na mapie.

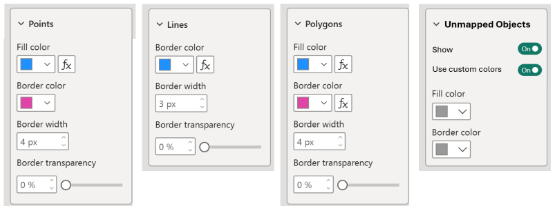

Formatowanie warunkowe
Formatowanie warunkowe można zastosować do danych w celu dynamicznego zmieniania wyglądu kształtów na mapie na podstawie podanych danych. Na przykład kolory gradientu mogą wizualizować różne wartości danych, takie jak gęstość populacji, wydajność sprzedaży lub inne metryki. Jest to zaawansowane narzędzie do łączenia danych przestrzennych i biznesowych w celu tworzenia interaktywnych i wizualnie atrakcyjnych raportów.
Istnieje kilka sposobów ustawiania kolorów na kształty. W poniższej tabeli przedstawiono używane priorytety:
| Priorytet | Lokalizacja źródłowa | opis |
|---|---|---|
| 1 | Styl ustawień w plikach przestrzennych | Kolor i styl zgodnie z definicją w pliku przestrzennym |
| 2 | Niezamapowane kolory obiektów | Kolory niestandardowe używane, gdy geometria nie jest powiązana z danymi |
| 3 | Kolory legendy | Kolory dostarczane przez legendę/serię |
| 100 | Kolory formatowania warunkowego | Kolory dostarczane przez formatowanie warunkowe |
| 5 | Niestandardowe kolory formatowania | Niestandardowe style zdefiniowane przez użytkownika w opcjach warstwy referencyjnej w okienku formatowania |
| 6 | Kolory domyślne | Domyślne kolory zdefiniowane w wizualizacji usługi Azure Maps |
Napiwek
Wizualizacja usługi Power BI w usłudze Azure Maps może wykonywać geokodowanie tylko na prawidłowych danych lokalizacji, takich jak współrzędne geograficzne, adresy lub nazwy miejsc. Jeśli nie zostaną przekazane prawidłowe dane lokalizacji, warstwy danych, które zależą od lokalizacji geokodowanych, takich jak mapy cieplne lub warstwy bąbelkowe, nie są wyświetlane na mapie.
Warstwa referencyjna powiązana z danymi jest wyświetlana na mapie, o ile kolumna danych zawiera unikatowe identyfikatory pasujące do właściwości w pliku przestrzennym, ale aby zapewnić poprawne wyniki, kolumna danych musi zawierać prawidłowe informacje geograficzne.
Następne kroki
Dodaj więcej kontekstu do mapy:
