第 21 章の概要: 変換
Note
この本は 2016 年春に発行されて以降、改訂されていません。 多くの情報はまだ価値がありますが、一部の資料は古くなっており、トピックの中にはまったく正しくないものまたは不完全なものもあります。
Xamarin.Forms ビューは、通常は Layout または Layout<View> の派生クラスであるその親によって決定された場所とサイズで、画面に表示されます。 "変換" は、該当の場所、サイズ、または向きさえも変更できる Xamarin.Forms の機能です。
Xamarin.Forms では、次の 3 種類の基本的な変換をサポートしています。
- 移動 — 要素を水平方向または垂直方向にシフトする
- スケーリング — 要素のサイズを変更する
- 回転 — 点または軸に従って要素を回転させる
Xamarin.Forms では、スケーリングは等方性であり、幅と高さに均一に影響を及ぼします。 回転は、画面の 2 次元平面と 3 次元空間の両方でサポートされています。 傾斜 (ほぼ垂直の) 変換および汎用化されたマトリックス変換はありません。
変換は、VisualElement クラスで定義された double 型の 8 つのプロパティによってサポートされています。
これらのプロパティはすべて、バインド可能なプロパティによってサポートされています。 また、データ バインディングとスタイル設定のターゲットにすることができます。 「第 22 章: アニメーション」では、これらのプロパティをアニメーション化する方法を示していますが、この章のいくつかのサンプルでは、Xamarin.Formsタイマーを使ってアニメーション化する方法を示しています。
変換のプロパティは、要素のレンダリング方法のみに影響を与え、要素がレイアウト内で認識される方法に影響を与えることは "ありません"。
移動による変換
TranslationX および TranslationY プロパティに 0 以外の値を設定すると、水平または垂直に要素がシフトされます。
TranslationDemo プログラムでは、Frame の TranslationX および TranslationY プロパティを制御する 2 つの Slider 要素を利用して、これらのプロパティを試すことができます。 また、変換によって、該当の Frame のすべての子も影響を受けます。
テキストの文字飾り

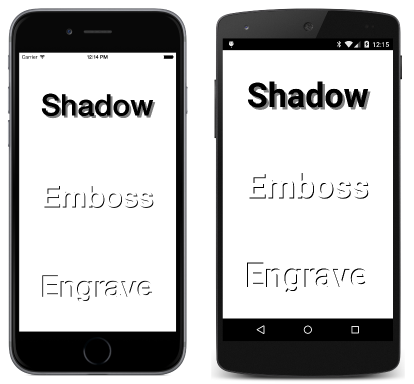

移動プロパティの 1 つの一般的な用途は、テキストのレンダリングをわずかにオフセットすることです。 このことは、以下のように、TextOffsets サンプルに示されています。
BlockText サンプルに示されているように、もう 1 つのエフェクトは、Label の複数のコピーを 3 次元ブロックのようにレンダリングすることです。
ジャンプとアニメーション
ButtonJump サンプルでは、移動を使ってタップされるたびに Button を動かしますが、その主な目的は、Button ではボタンがレンダリングされた場所でユーザー入力を受け取ることを示すことです。
ButtonGlide サンプルもよく似ていますが、タイマーを使用してある点から別の点へ Button をアニメーション化します。
スケールによる変換
Scale 変換では、レンダリングされる要素のサイズを拡大縮小できます。 既定値は 1です。 値 0 を指定すると、要素は非表示になります。 負の値を指定すると、要素は 180 度回転して表示されます。 Scale プロパティは、要素の Width または Height プロパティには影響を与えません。 それらの値は同じままです。
SimpleScaleDemo サンプルを使用して、Scale プロパティを試すことができます。
ButtonScaler サンプルでは、Button の Scale プロパティのアニメーション化と FontSize プロパティのアニメーション化の相違点を示しています。 FontSize プロパティは、Button がレイアウト内で認識される方法に影響を与えますが、Scale プロパティは影響を与えません。
ScaleToSize サンプルでは、Label 要素に適用される Scale プロパティを計算して、引き続きページ内に収めたまま、可能な限り拡大します。
スケールの固定
前の 3 つのサンプルでスケーリングされた要素のサイズはすべて、要素の中心を基準にして拡大または縮小されています。 言い換えると、要素は、全方向で同じサイズに拡大または縮小されます。 スケーリング時には、要素の中心にある点だけが同じ場所に保持されます。
スケーリングの中心を変更するには、AnchorX および AnchorY プロパティを設定します。 これらのプロパティは、要素自体に対して相対的です。 AnchorX では、値 0 は要素の左側を表し、1 は右側を表します。 同様に、AnchorY では、0 が一番上、1 が一番下になります。 どちらのプロパティも、既定値は中央である 0.5 です。
AnchoredScaleDemo サンプルでは、AnchorX および AnchorY プロパティと共に、Scale プロパティを試すことができます。
iOS では、AnchorX および AnchorY プロパティの既定値以外の値を使用しても、通常は、スマートフォンの向きの変化には対応できません。
回転による変換
Rotation プロパティは角度で指定され、AnchorX および AnchorY によって定義された要素の点を中心とする時計回りの回転を指示します。 PlaneRotationDemo では、これら 3 つのプロパティを試すことができます。
回転したテキストの文字飾り
BoxViewCircle サンプルでは、64 個の回転された小さなBoxView 要素を使用して円を描画するために必要な計算を示しています。
RotatedText サンプルでは、スポークのように見せるために、回転された同じテキスト文字列を含む複数の Label 要素を表示しています。
CircularText サンプルでは、テキスト文字列が円の中で折り返して見えるように表示しています。
アナログ時計
Xamarin.FormsBook.Toolkit ライブラリには、時計の針の角度を計算する AnalogClockViewModel クラスがあります。 クラスでは、ViewModel でのプラットフォームの依存関係を回避するために、新しい DateTime 値の検索にタイマーではなく Task.Delay が使用されます。
また、Xamarin.FormsBook.Toolkit には、IValueConverter を実装して 1 秒の角度を最も近い秒に丸めて提示する SecondTickConverter クラスもあります。
MinimalBoxViewClock では、3 つの回転する BoxView 要素を使用して、アナログ時計を描画します。

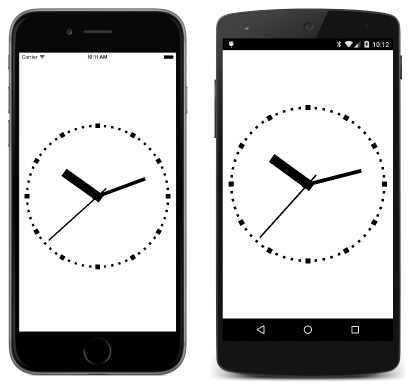

BoxViewClock では 、時計の文字盤上の目盛りや、端からわずかな距離を回転して進む秒針など、より拡張されたグラフックスのために BoxView が使用されます。
加えて、Xamarin.FormsBook.Toolkit の SecondBackEaseConverter クラスでは、先へ進む前にわずかに引き戻してから適切な位置に移動するように、秒針を表示します。
垂直のスライダーになるか
VerticalSliders サンプルでは、Slider 要素が 90 度回転されても機能できることを示しています。 ただし、回転されたこれらの Slider 要素は、レイアウトでは引き続き水平に表示されるので、配置するのは難しいです。
3 次元のような回転
RotationX プロパティでは、要素の上端と下端がビューアーとの間で移動して見えるように、3 次元の X 軸を中心に要素を回転して表示します。 同様に、RotationY プロパティでは、要素の左端と右端がビューアーとの間で移動して見えるように、3 次元の Y 軸を中心に要素を回転して見せています。
AnchorX プロパティは RotationY に影響を与えますが、RotationX には影響を与えません。 AnchorY プロパティは RotationX に影響を与えますが、RotationY には影響を与えません。 ThreeDeeRotationDemo サンプルを試して、これらのプロパティの相互作用を確認できます。
Xamarin.Forms によって暗黙的に示される 3 次元の座標系は、左手に対応しています。 左手の人差し指で X 座標の正の方向 (右) を指し、中指で Y 座標の負の方向を (下) を指すと、親指は Z 座標の正の方向 (画面外) を指します。
また、3 つの軸のいずれかに対して、左手の親指で値の正の方向を指すと、残りの指の曲がり方によって、正の回転角度に対する回転方向が示されます。
