Configurare indirizzi VIP SLB tramite modelli di servizio VMM
Software Defined Networking (SDN) può usare il bilanciamento del carico software (SLB) per distribuire uniformemente il traffico di rete tra carichi di lavoro gestiti da provider di servizi e tenant.
System Center Virtual Machine Manager (VMM) supporta la configurazione di indirizzi VIP SLB durante la distribuzione di applicazioni multilivello usando i modelli di servizio e supporta anche il bilanciamento del carico pubblico e interno.
Operazioni preliminari
Accertarsi di aver soddisfatto i prerequisiti seguenti:
- Controller di rete SDN distribuito.
- Servizio di bilanciamento del carico software SDN distribuito.
Procedura per creare indirizzi VIP SLB
Seguire questa procedura:
Specificare l'affinità con le reti logiche.

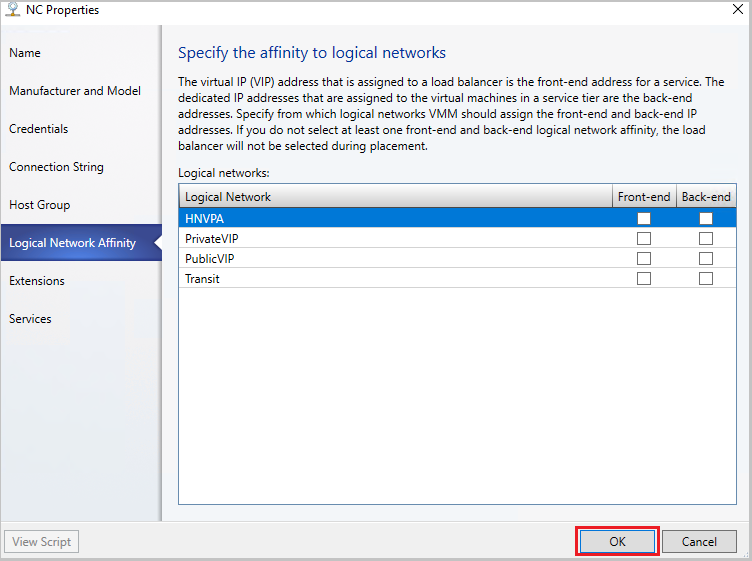

Nella console VMM, selezionare la pagina Fabric>Network Service>Network Controller>Properties>Logical Network Affinity.
Specificare le reti front-end e back-end disponibili per il bilanciamento del carico e selezionare OK.
Creare un modello VIP.
Nella console VMM selezionare Fabric>Crea modello VIP.

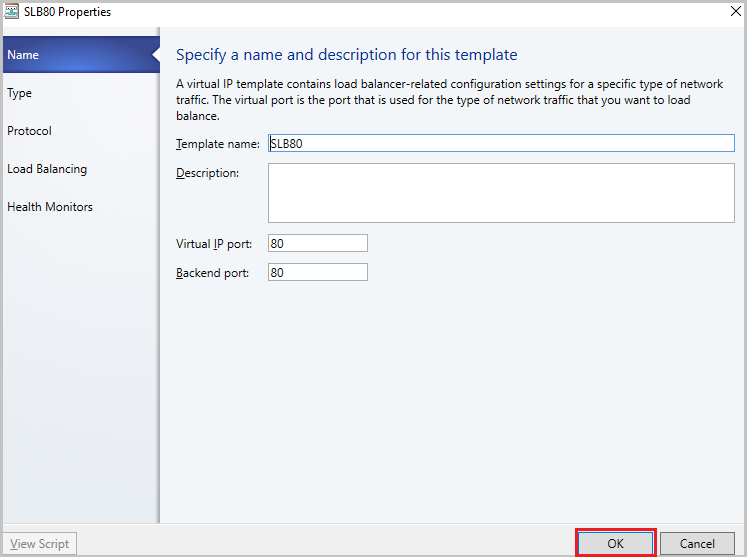

Nel Wizard del modello VIP di Load Balancer>, Nome, specificare il nome e la descrizione del modello.
Nella porta IP virtuale specificare la porta che verrà usata per il tipo di traffico di rete da bilanciare.
Nella porta back-end, specificare la porta su cui il server back-end è in ascolto delle richieste.
In Tipo, in Specificare un tipo di modello selezionare Specifico. Selezionare Microsoft dal menu a discesa Produttore e Microsoft Network Controller dal menu a discesa Modello.
Selezionare Avanti.

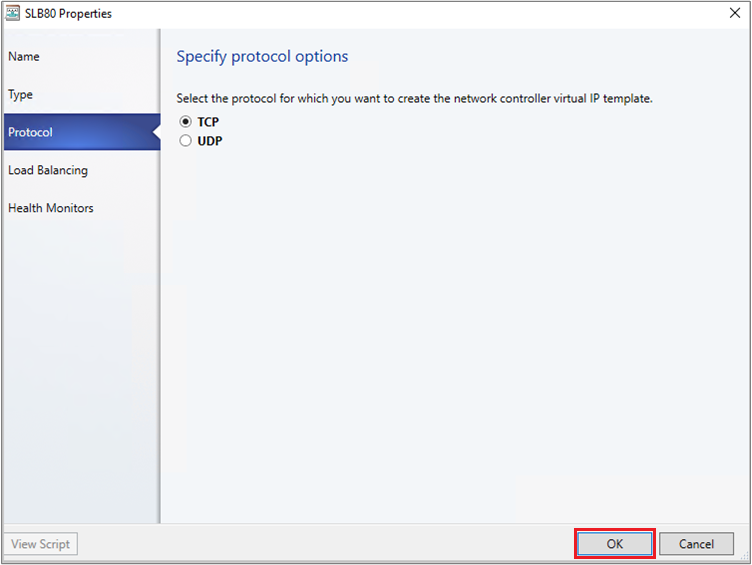

In Protocollo specificare le opzioni del protocollo. Seleziona OK.

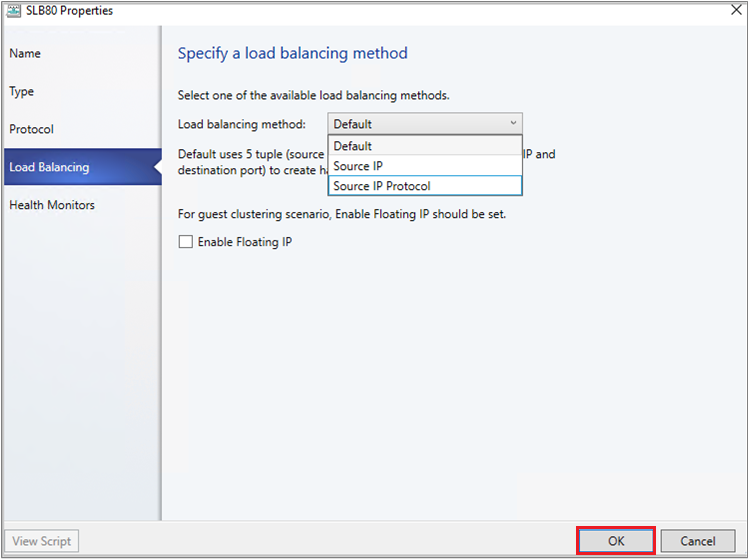

In Metodo di bilanciamento del carico selezionare il metodo e selezionare OK.

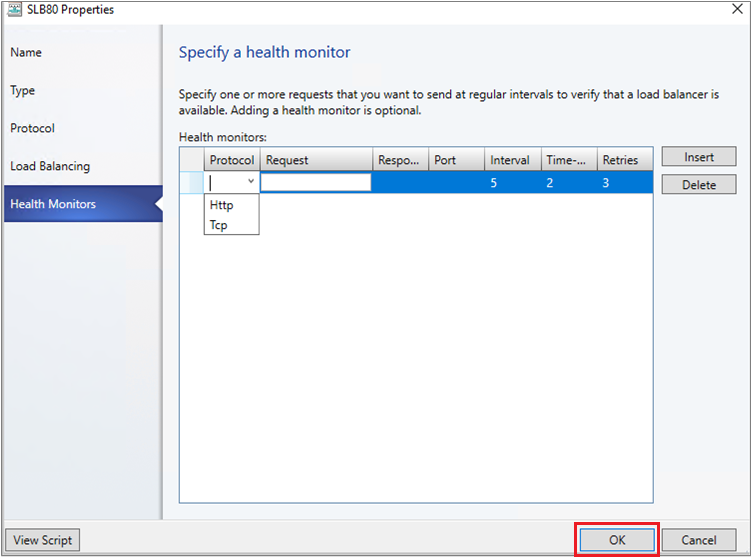

In Monitor di integrità, è possibile specificare facoltativamente che una verifica deve essere eseguita sul bilanciatore del carico a intervalli regolari. Per inserire un monitor di salute, specificare il protocollo e la richiesta. Ad esempio, l'immissione del comando GET effettua una richiesta HTTP GET per la home page del servizio di bilanciamento del carico e controlla la risposta dell'intestazione. È anche possibile modificare il tipo di risposta, l'intervallo di monitoraggio, il timeout e i tentativi.
Nota
Il timeout deve essere minore dell'intervallo.
- In Riepilogo confermare le impostazioni e selezionare Fine per creare il modello VIP.
Configurare l'indirizzo VIP SLB durante la distribuzione del servizio
- Se il modello di servizio non è aperto, selezionare Libreria>Modelli>Modelli di Servizio e aprirlo.
- Selezionare Azioni>Apri finestra di progettazione.
- In Progettazione modelli di servizio, selezionare il gruppo Componenti modello di servizio>, quindi Aggiungi bilanciamento del carico.
- Selezionare l'oggetto di bilanciamento del carico. Verrà identificato con il nome del modello VIP.
- Selezionare Strumento>Connettore. Selezionare la connessione server associata al modello e quindi selezionare un oggetto NIC per connettere il servizio di bilanciamento del carico all'adattatore. Nelle proprietà della scheda di interfaccia di rete controllare i tipi di indirizzo e verificare che l'indirizzo MAC sia statico.
Nota
La connessione server deve essere connessa all'interfaccia di rete back-end del servizio. L'interfaccia di rete back-end può essere connessa a una rete VM connessa o a una rete VM virtualizzata.
Con il connettore abilitato, selezionare la connessione client associata al servizio di bilanciamento del carico e quindi selezionare un oggetto di rete logica.
Nota
La connessione del client deve essere collegata a una rete front-end del bilanciatore di carico. Può trattarsi di una rete VM pubblica o di una rete VM virtualizzata di rete. Per gli scenari di bilanciamento del carico interno viene usata una rete VM virtualizzata.
Salvare il modello di servizio in Salvataggio e convalida del>.

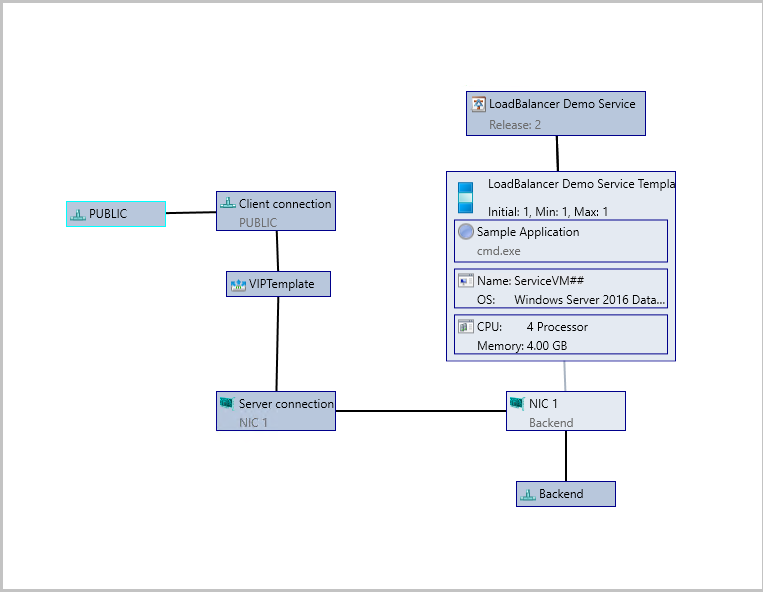

Esempio 1: Configurazione del servizio con la rete VM pubblica come front-end. Qui la rete back-end può essere una rete VM connessa o di rete virtualizzata.

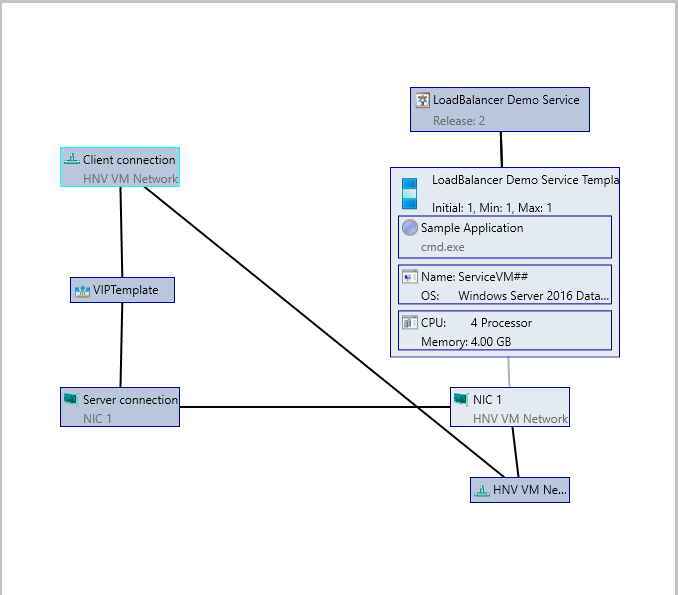

Esempio 2: Configurazione del servizio con front-end e back-end connessi alla rete virtualizzata VM rete VM HNV. Questo scenario viene usato per il bilanciamento del carico interno.
Configurare il VIP per l'accesso utente
Quando il servizio viene distribuito, VMM seleziona automaticamente un indirizzo VIP dall'intervallo riservato nel pool di indirizzi IP statici e lo assegna al livello di servizio con carico bilanciato. Per consentire agli utenti di connettersi al servizio, dopo la distribuzione del servizio, è necessario determinare l'indirizzo VIP e configurare una voce DNS per tale servizio.
- Dopo aver distribuito il servizio, selezionare Fabric>Networking>Load Balancers.
- Selezionare Mostrare>Servizio>Informazioni sul Servizio di Bilanciamento del Carico per Servizi ed espandere il servizio per vedere quale indirizzo VIP è assegnato.
- Se gli utenti usano il nome DNS per accedere al servizio, richiedere all'amministratore DNS di creare manualmente una voce DNS per l'indirizzo VIP. La voce deve essere il nome che gli utenti dovranno specificare per connettersi al servizio. Ad esempio, servicename.contosol.com.
