Esercitazione: Visualizzare e analizzare gli eventi da Gemelli digitali di Azure usando Time Series Insights

Importante

È stata rilasciata una nuova versione del servizio Gemelli digitali di Azure. Alla luce delle funzionalità espanse del nuovo servizio, il servizio Gemelli digitali di Azure originale (descritto in questo set di documentazione) è stato ritirato.

Per visualizzare la documentazione per il nuovo servizio, visitare la documentazione attiva di Gemelli digitali di Azure.

Dopo aver distribuito l'istanza di Gemelli digitali di Azure, avere effettuato il provisioning degli spazi e avere implementato una funzione personalizzata per il monitoraggio di condizioni specifiche, è possibile visualizzare gli eventi e i dati provenienti dagli spazi per identificare tendenze e anomalie.

Nella prima esercitazione è stato configurato il grafico spaziale di un edificio immaginario, con una stanza contenente sensori relativi a movimento, anidride carbonica e temperatura. Nella seconda esercitazione è stato effettuato il provisioning del grafico e di una funzione definita dall'utente. La funzione monitora i valori dei sensori e attiva le notifiche per condizioni appropriate, ovvero se la stanza è vuota e la temperatura e i livelli di anidride carbonica sono normali.

Questa esercitazione illustra come integrare le notifiche e i dati provenienti dall'installazione di Gemelli digitali di Azure on Azure Time Series Insights. È quindi possibile visualizzare i valori dei sensori nel tempo. È possibile cercare le tendenze, ad esempio la stanza più usata e l'orario di maggiore affollamento durante la giornata. È anche possibile rilevare le anomalie, ad esempio la stanza con aria più viziata o la più calda oppure un'area dell'edificio che invia valori di temperatura costantemente elevati, che indicano un guasto nell'impianto di condizionamento dell'aria.

In questa esercitazione verranno illustrate le procedure per:

• Trasmettere dati con Hub eventi di Azure
• Eseguire analisi con Time Series Insights

Prerequisiti

Questa esercitazione presuppone che siano già state effettuate le attività di configurazione e provisioning dell'installazione di Gemelli digitali di Azure. Prima di procedere, assicurarsi di avere:

• Un account Azure.
• Un'istanza di Gemelli digitali in esecuzione.
• Gli esempi C# di Gemelli digitali scaricati ed estratti nel computer di lavoro.
• .NET Core SDK versione 2.1.403 o successiva nel computer di sviluppo per eseguire l'esempio. Eseguire dotnet --version per verificare se è installata la versione corretta.

Suggerimento

Se si esegue il provisioning di una nuova istanza, usare un nome istanza di Gemelli digitali univoco.

Trasmettere dati con Hub eventi

Usare il servizio Hub eventi per creare una pipeline per lo streaming dei dati. Questa sezione illustra come creare l'hub eventi da usare come connettore tra Gemelli digitali di Azure e le istanze di Time Series Insights.

Creare un hub eventi

1. Accedere al portale di Azure.

2. Nel riquadro a sinistra selezionare Crea risorsa.

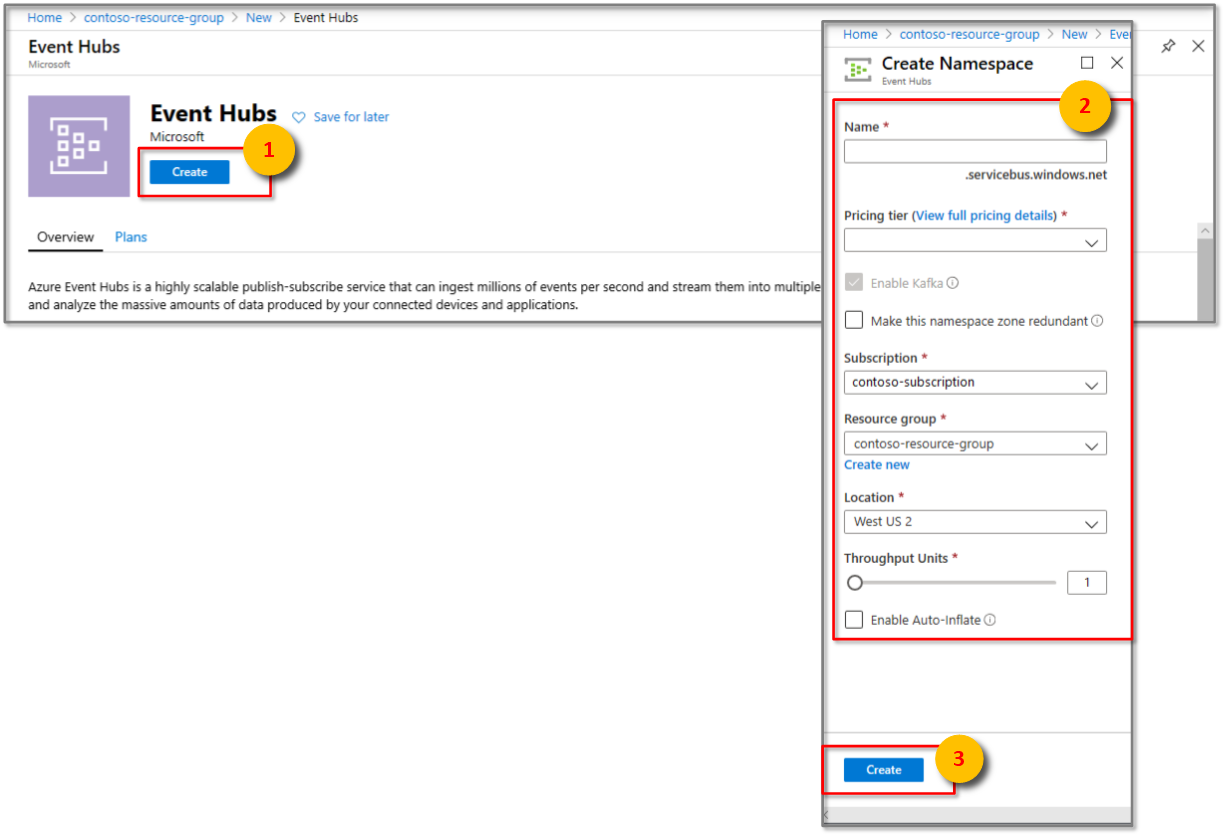

3. Cercare e selezionare Hub eventi. Selezionare Crea.



4. In Nome immettere un nome per lo spazio dei nomi di Hub eventi. Scegliere Standard per Piano tariffario e indicare Sottoscrizione, Gruppo di risorse usato per l'istanza di Gemelli digitali e Località. Selezionare Crea.

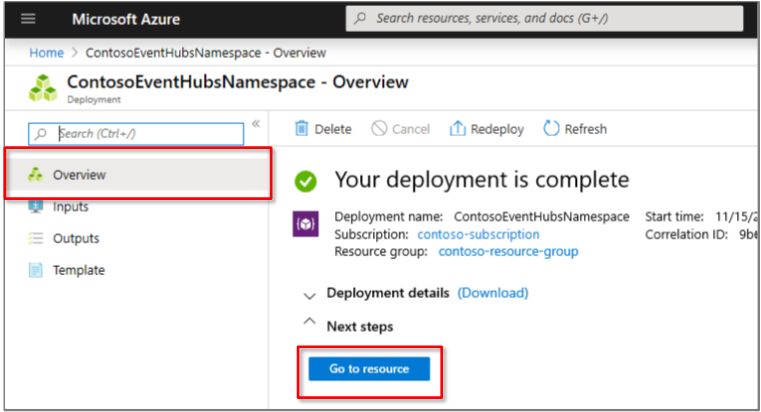

5. Nella distribuzione dello spazio dei nomi di Hub eventi, selezionare il riquadro Panoramica, quindi selezionare Vai alla risorsa.

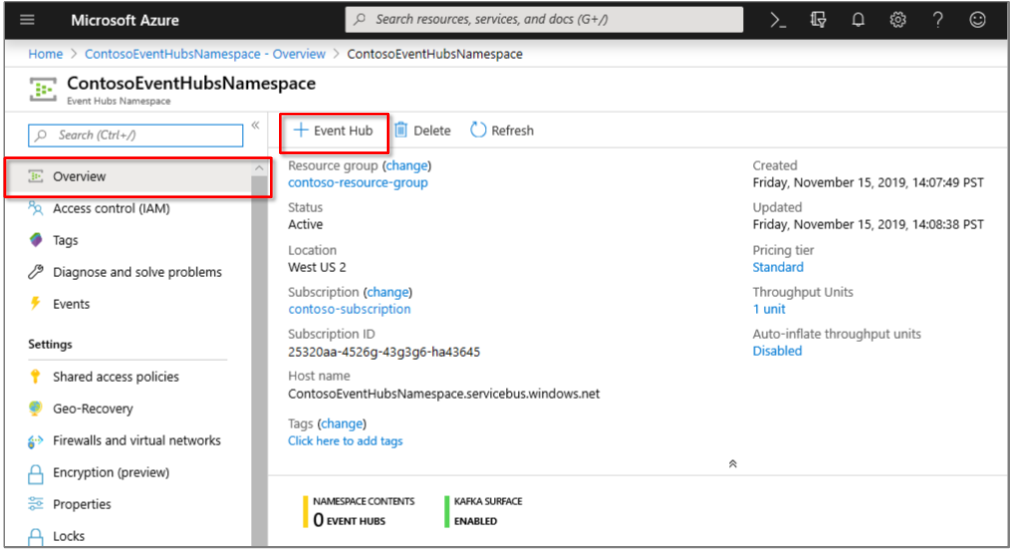

6. Nel riquadro Panoramica dello spazio dei nomi di Hub eventi selezionare il pulsante Hub eventi nella parte superiore.

7. In Nome immettere un nome per l'hub eventi e selezionare Crea.

   Una volta completata la distribuzione, l'hub eventi sarà presente nel riquadro Hub eventi dello spazio dei nomi di Hub eventi con lo stato Attivo. Selezionare l'hub eventi per aprire il relativo riquadro Panoramica.

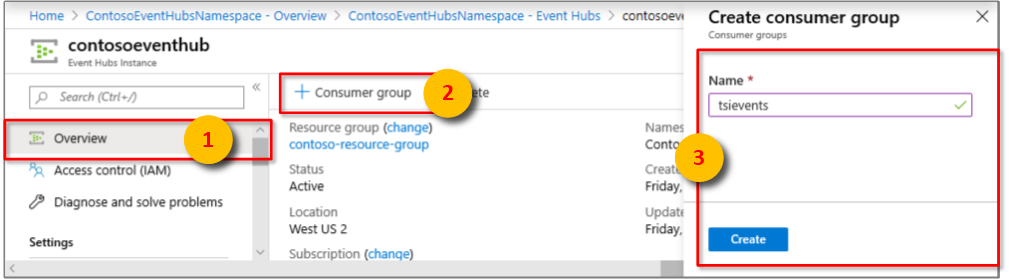

8. Selezionare il pulsante Gruppo di consumer nella parte superiore e immettere un nome, ad esempio tsievents per il gruppo di consumer. Selezionare Crea.



   Una volta creato, il gruppo di consumer verrà visualizzato nell'elenco nella parte inferiore del riquadro Panoramica dell'hub eventi.

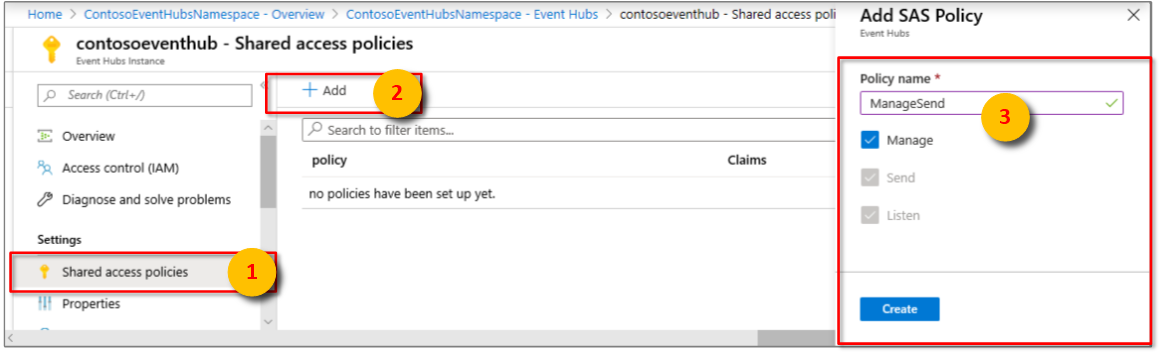

9. Aprire il riquadro Criteri di accesso condivisi per l'hub eventi e selezionare il pulsante Aggiungi. Immettere ManageSend come nome del criterio, assicurarsi che tutte le caselle di controllo siano selezionate e selezionare Crea.



   Suggerimento

   Verificare che si stia creando un criterio di firma di accesso condiviso per l'istanza dell'hub eventi invece che per lo spazio dei nomi.

10. Aprire i criteri ManageSend creati e copiare i valori per La stringa di connessione, chiave primaria e Stringadi connessione, chiave secondaria in un file temporaneo. Questi valori saranno necessari per creare un endpoint per l'hub eventi nella sezione successiva.

Creare un endpoint per l'hub eventi

1. Nella finestra di comando assicurarsi di trovarsi nella cartella occupancy-quickstart\src dell'esempio di Gemelli digitali di Azure.

2. Aprire il file actions\createEndpoints.yaml nell'editor. Sostituire i contenuti con quanto segue:

   - type: EventHub
     eventTypes:
     - SensorChange
     - SpaceChange
     - TopologyOperation
     - UdfCustom
     connectionString: Primary_connection_string_for_your_event_hub
     secondaryConnectionString: Secondary_connection_string_for_your_event_hub
     path: Name_of_your_Event_Hub
   - type: EventHub
     eventTypes:
     - DeviceMessage
     connectionString: Primary_connection_string_for_your_event_hub
     secondaryConnectionString: Secondary_connection_string_for_your_event_hub
     path: Name_of_your_Event_Hub


3. Sostituire i segnaposto Primary_connection_string_for_your_event_hub con il valore della stringa di connessione, chiave primaria per l'hub eventi. Assicurarsi che il formato della stringa di connessione sia il seguente:

   Endpoint=sb://nameOfYourEventHubNamespace.servicebus.windows.net/;SharedAccessKeyName=ManageSend;SharedAccessKey=yourShareAccessKey1GUID;EntityPath=nameOfYourEventHub


4. Sostituire i segnaposto Secondary_connection_string_for_your_event_hub con il valore della stringa di connessione, chiave secondaria per l'hub eventi. Assicurarsi che il formato della stringa di connessione sia il seguente:

   Endpoint=sb://nameOfYourEventHubNamespace.servicebus.windows.net/;SharedAccessKeyName=ManageSend;SharedAccessKey=yourShareAccessKey2GUID;EntityPath=nameOfYourEventHub


5. Sostituire i segnaposto Name_of_your_Event_Hub con il nome dell'hub eventi.

   Importante

   Immettere tutti i valori senza virgolette. Verificare che sia presente almeno uno spazio dopo i due punti nel file YAML. È anche possibile convalidare i contenuti del file YAML usando qualsiasi validator YAML online, come questo strumento.

6. Salvare e chiudere il file. Immettere il comando seguente nella finestra di comando e accedere con il proprio account Azure, quando richiesto.

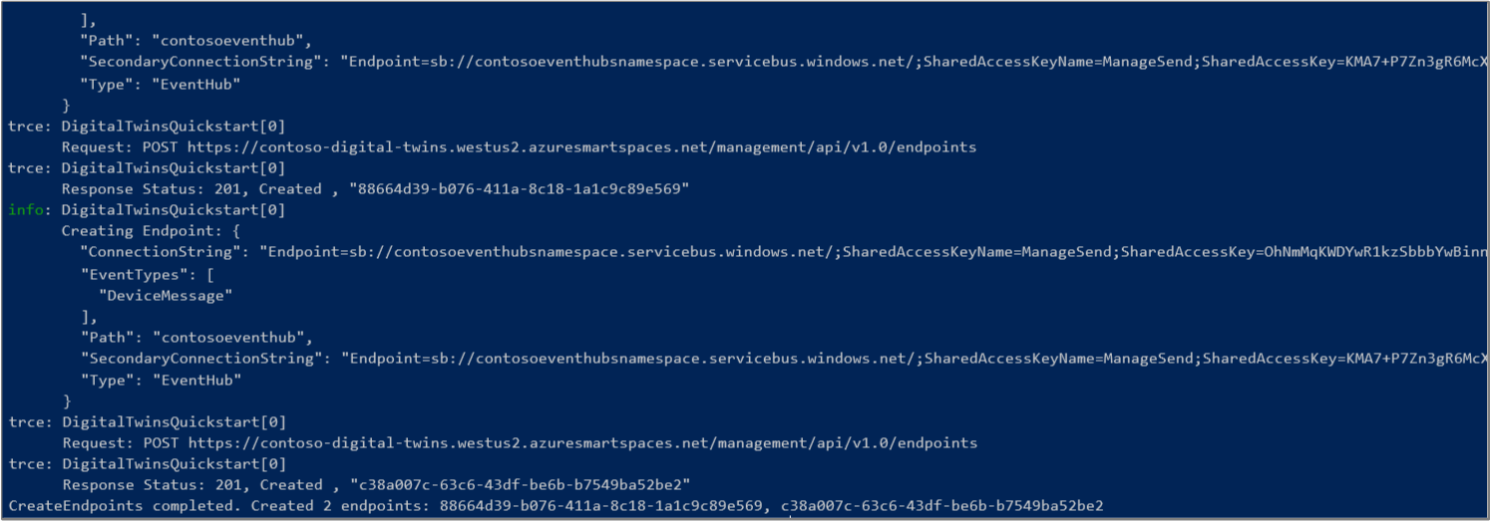

   dotnet run CreateEndpoints


   Vengono creati due endpoint per l'hub eventi.



Eseguire analisi con Time Series Insights

1. Nel riquadro sinistro del portale di Azure selezionare Crea una risorsa.

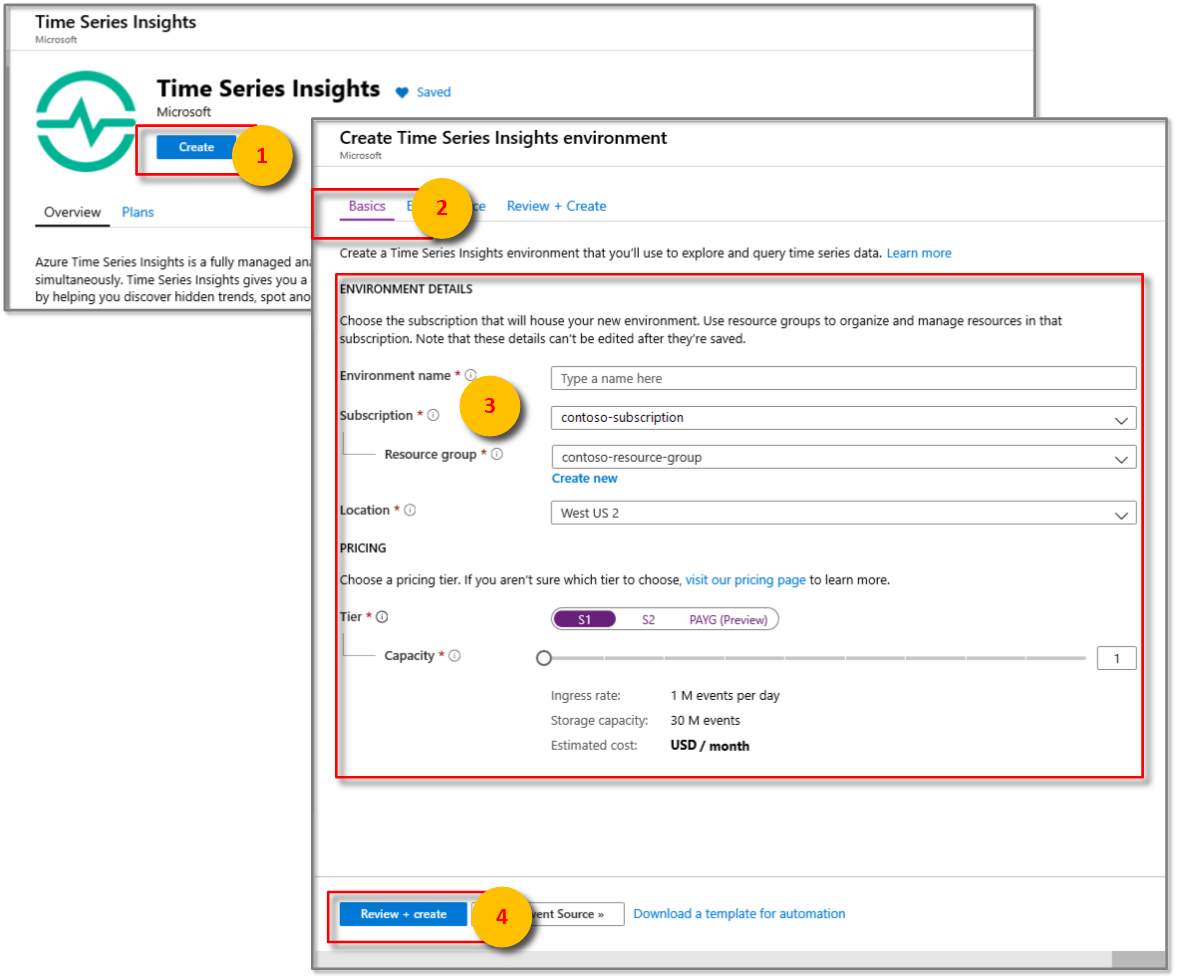

2. Cercare e selezionare una risorsa Time Series Insights con disponibilità generale (GA). Selezionare Crea.

3. In Nome immettere un nome per l'istanza di Time Series Insights e quindi selezionare un'opzione in Sottoscrizione. In Gruppo di risorse selezionare il gruppo di risorse usato per l'istanza di Gemelli digitali e quindi selezionare un'opzione in Località. Selezionare Avanti: pulsante Origine eventi o scheda Origine evento .

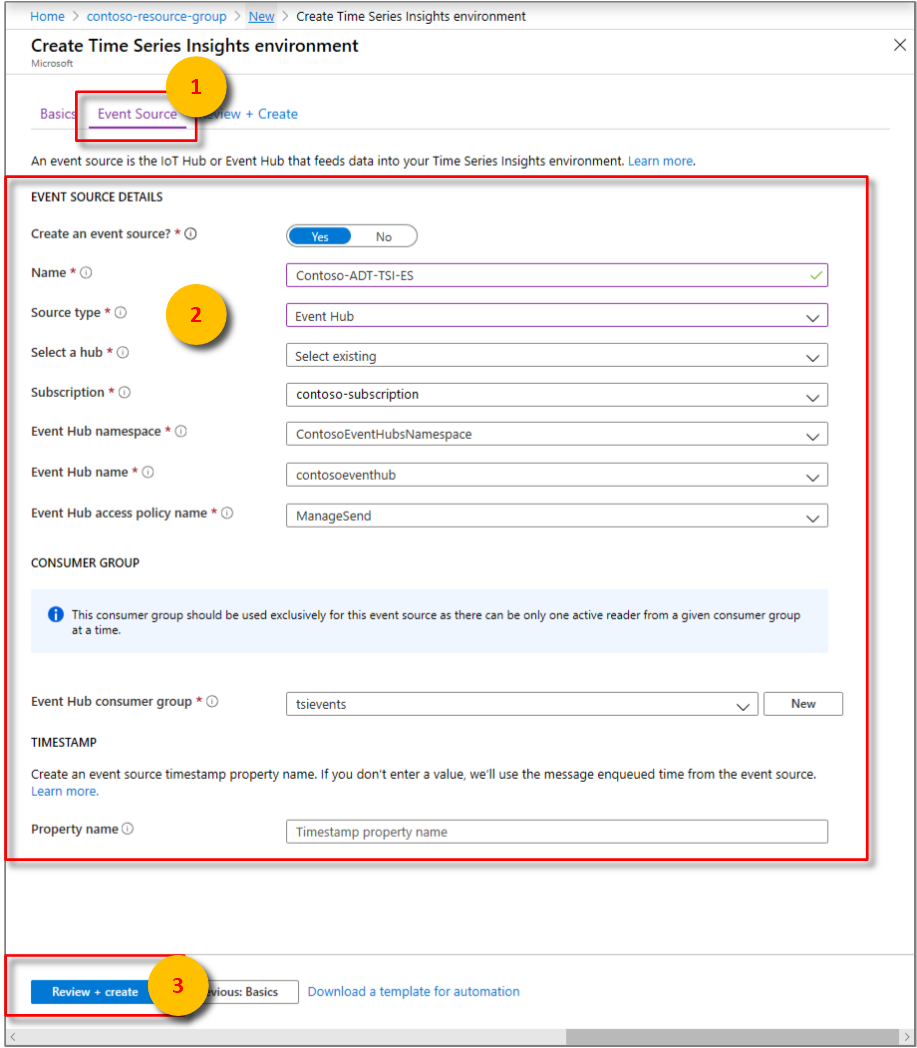

4. Nella scheda Origine evento immettere un Nome, selezionare Hub eventi per Tipo di origine e assicurarsi che gli altri valori siano selezionati correttamente per fare riferimento all'hub eventi creato. Selezionare ManageSend per Nome criterio di accesso Hub eventi e quindi selezionare il gruppo di consumer creato nella sezione precedente per Gruppo di consumer dell'Hub eventi. Selezionare Rivedi e crea.



5. Nel riquadro Rivedi e crea riquadro, esaminare le informazioni immesse e selezionare Crea.

6. Nel riquadro di distribuzione selezionare la risorsa Time Series Insights creata. Si aprirà il riquadro Panoramica per l'ambiente Time Series Insights.

7. Selezionare il pulsante Vai all'ambiente nella parte superiore. Se viene visualizzato un avviso di accesso ai dati, aprire il riquadro Criteri di accesso ai dati per l'istanza di Time Series Insights, selezionare Aggiungi, selezionare Collaboratore come ruolo e selezionare l'utente appropriato.

8. Il pulsante Vai all'ambiente consente di visualizzare lo strumento di esplorazione di Time Series Insights. Se non viene visualizzato alcun evento, simulare eventi dei dispositivi passando al progetto device-connectivity dell'esempio di Gemelli digitali ed eseguendo dotnet run.

9. Dopo che alcuni eventi simulati sono stati generati, tornare allo strumento di esplorazione di Time Series Insights e selezionare il pulsante di aggiornamento nella parte superiore. Verranno visualizzati i grafici analitici creati per i dati dei sensori simulati.



10. Nello strumento di esplorazione di Time Series Insights è quindi possibile generare grafici e mappe termiche per diversi eventi e dati relativi a stanze, sensori e altre risorse. A sinistra, usare le caselle di riepilogo a discesa MISURA e DIVIDI PER in modo da creare le visualizzazioni personalizzate.

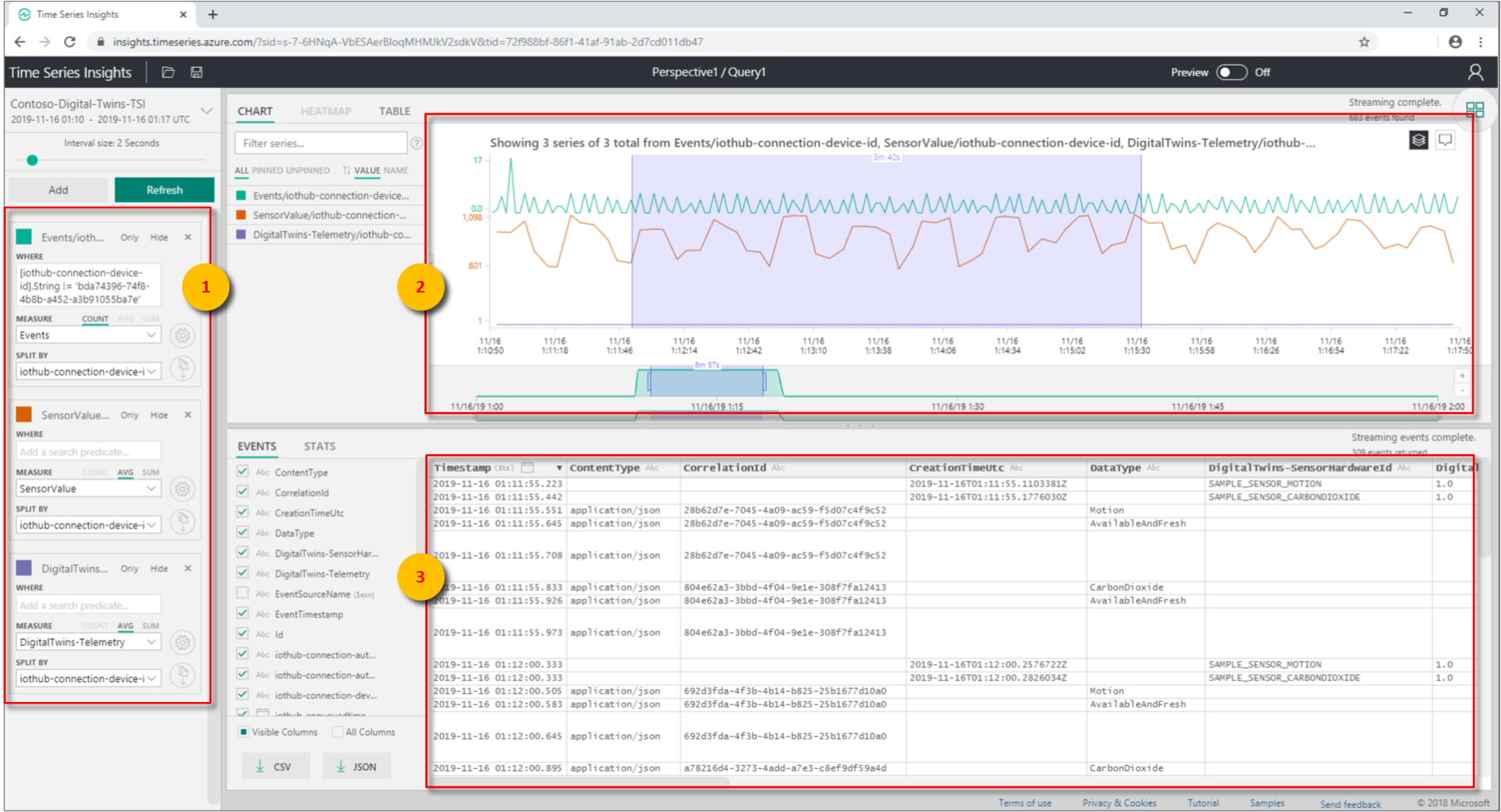

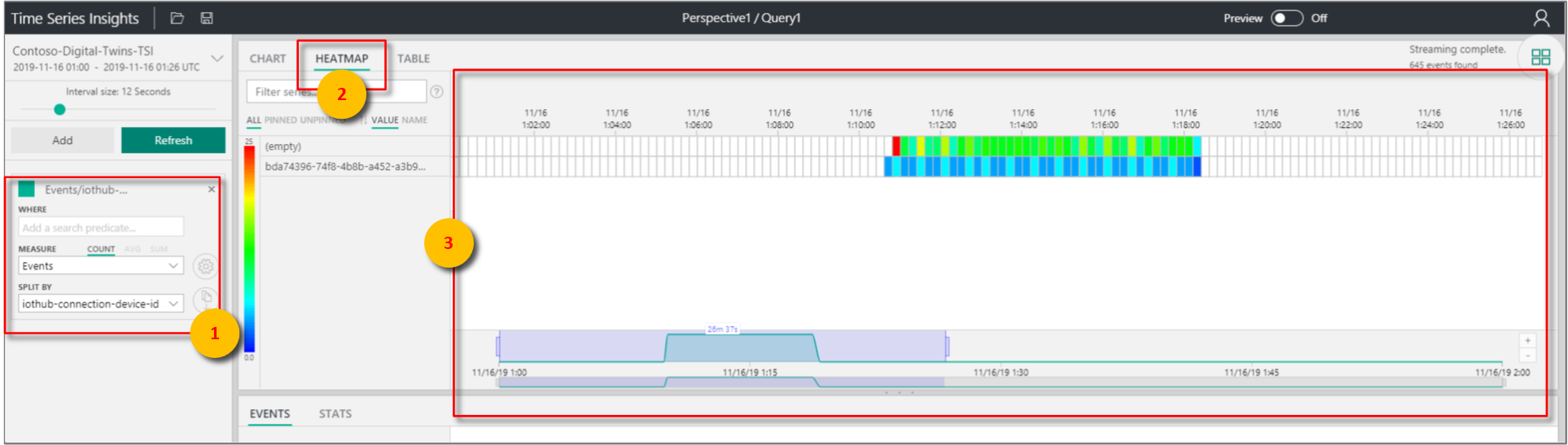

    Selezionare, ad esempio, Eventi per MISURA e DigitalTwins-SensorHardwareId per DIVIDI PER in modo da generare una mappa termica per ognuno dei sensori. La mappa termica sarà simile all'immagine seguente:



Pulire le risorse

Se si non si vuole esplorare ulteriormente Gemelli digitali di Azure, è possibile eliminare le risorse create in questa esercitazione:

1. Nel portale di Azure selezionare Tutte le risorse nel menu a sinistra, selezionare il gruppo di risorse di Gemelli digitali e quindi fare clic su Elimina.

   Suggerimento

   Se si sono riscontrati problemi durante l'eliminazione dell'istanza di Gemelli digitali, è stato reso disponibile un aggiornamento del servizio con la correzione. Riprovare a eliminare l'istanza.

2. Se necessario, eliminare le applicazioni di esempio nel computer di lavoro.

Passaggi successivi

Passare all'articolo successivo per altre informazioni sui grafici di intelligenza spaziale e sui modelli a oggetti in Gemelli digitali di Azure.

Informazioni sui modelli a oggetti di Gemelli digitali e sul grafico di intelligenza spaziale
