Passaggio 2: creare lo schema di richiesta di scorte

Tempo di completamento: 7 minuti

Obiettivo: In questo passaggio si definisce lo schema del messaggio di rifornimento dell'inventario. Il sistema di magazzino invia il messaggio per la richiesta di rifornimento dell'inventario. Questo è uno dei due schemi che devono essere creati per questo progetto.

Scopo: XML non solo strutture e identifica le informazioni con codici di markup standardizzati, ma ha anche la possibilità di usare gli schemi. Uno schema è un documento XML che opera come un dizionario e viene utilizzato come riferimento da altri documenti XML. Il codice dello schema definisce l'ortografia degli elementi XML e il tipo di dati racchiusi da tali elementi. Tramite gli schemi un programma riesce facilmente a elaborare i documenti XML e si assicura la correttezza della struttura e del tipo di informazioni.

Prerequisiti

Prendere nota dei requisiti seguenti prima di iniziare questo passaggio:

• Prima di iniziare questo passaggio, è necessario completare il passaggio 1: Creare il progetto EAISchemas.

Procedure

Nel passaggio 1: Creare il progetto EAISchemas è stato creato un nuovo progetto di Visual Studio. Se si chiude la finestra di Visual Studio, è possibile usare la procedura seguente per aprire il progetto. In alternativa è possibile ignorare la procedura per aprire il progetto Visual Studio.

Per aprire il progetto Visual Studio

1. Avviare Microsoft Visual Studio.

2. In Visual Studio scegliere Apri dal menu File e quindi fare clic su Progetto/Soluzione.

3. Nella finestra di dialogo Apri progetto passare al file di soluzione C:\BTSTutorials\EAISolution\EAISolution.sln e quindi fare clic su Apri.

   Nella seguente procedura viene aggiunto un nuovo file di schema al progetto per il messaggio di rifornimento dell'inventario.

Per aggiungere un nuovo schema al progetto.

1. In Esplora soluzioni fare clic con il pulsante destro del mouse sul progetto EAISchemas, scegliere Aggiungi e quindi fare clic su Nuovo elemento.

2. Nella finestra di dialogo Aggiungi nuovo elemento - EAISchemas eseguire le operazioni seguenti:

   Usare	Per
   Modelli installati	Fare clic su File di schema, quindi su Schema.
   Nome	Digitare Request.xsd.

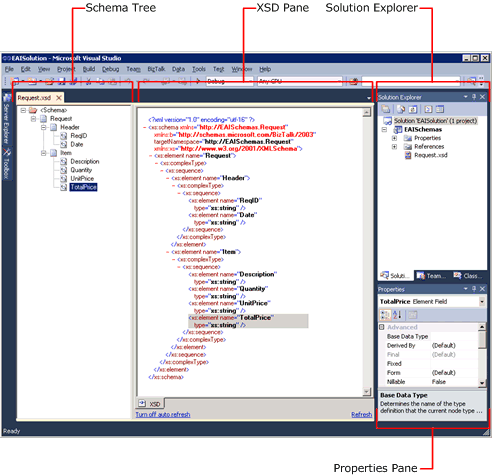

3. Fare clic su Aggiungi. Vengono visualizzati l'albero dello schema e il riquadro XSD. Questa area di Visual Studio viene definita Editor BizTalk. Inoltre, il nuovo schema viene visualizzato in Esplora soluzioni sotto il progetto EAISchemas.



Per aggiungere elementi allo schema

1. Nell'albero dello schema fare clic sul nodo Radice .

2. Nel riquadro Proprietà modificare il valore della proprietà Nome nodo in Requeste quindi premere INVIO.

3. Nell'albero dello schema fare clic con il pulsante destro del mouse sul nodo Richiesta , scegliere Inserisci nodo schema e quindi fare clic su Record figlio.

4. Digitare Header come nuovo nome per il record figlio e quindi premere INVIO.

5. Ripetere il passaggio 3 e 4 per creare un secondo record figlio per il nodo Richiesta e denominarlo Items.

6. Nell'albero dello schema fare clic con il pulsante destro del mouse sul nodo Intestazione , scegliere Inserisci nodo schema e quindi fare clic su Elemento campo figlio.

7. Digitare ReqID come nuovo nome per l'elemento e quindi premere INVIO.

8. Ripetere il passaggio 6 e 7 per creare un secondo elemento campo figlio per il nodo Intestazione e denominarlo OrderDate.

9. Ripetere il passaggio 6 e 7 per creare un terzo elemento campo figlio per il nodo Header e denominarlo GrandTotal.

10. Nell'albero dello schema fare clic con il pulsante destro del mouse sul nodo Elementi , scegliere Inserisci nodo schemi e quindi fare clic su Record figlio.

11. Digitare Item come nuovo nome per il record figlio e quindi premere INVIO.

12. Nell'albero dello schema fare clic con il pulsante destro del mouse sul nodo Elemento e aggiungere gli elementi del campo figlio seguenti:

    • Description

    • Quantity

    • UnitPrice

      L'aspetto del file Request.xsd dovrebbe essere simile alla figura seguente.



    Quando si aggiungono nodi a uno schema, l'Editor BizTalk fornisce un set di valori predefiniti per le proprietà. È necessario configurare tali valori in base ai requisiti.

Per configurare gli elementi

1. Nell'albero dello schema fare clic su OrderDate per selezionarlo.

2. Nel riquadro Proprietà modificare Tipo di dati in xs:dateTime.

3. Ripetere il passaggio 1 e 2 per configurare le seguenti proprietà:

   Elemento	Proprietà	Valore
   GrandTotal	Tipo di dati	Xs:decimal
   Item	Max Occurs	Unbounded
   Item	Min Si verifica	1
   Quantity	Tipo di dati	xs:unsignedInt

   Uno schema può disporre di molti elementi, ma l'applicazione può richiedere di utilizzarne solo una parte per l'elaborazione dei dati. Per risparmiare risorse del computer, BizTalk Server non legge automaticamente ogni elemento dello schema. Se si desidera che BizTalk Server legga i dati da un elemento specifico, è necessario identificare l'elemento tramite l'Editor BizTalk per alzarne di livello le proprietà.

   L'orchestrazione che verrà creata nella lezione 2: Definire il processo aziendale si baserà sul campo GrandTotal per instradare i messaggi. Di conseguenza è necessario alzare di livello il campo GrandTotal.

Per alzare di livello un elemento

1. Nell'albero dello schema fare clic con il pulsante destro del mouse su GrandTotal, scegliere Alza di livello e quindi fare clic su Promozioni rapide.

2. Fare clic su OK per confermare l'aggiunta di uno schema di proprietà.

3. Scegliere Salva tutti dal menu File.

Riepilogo delle operazioni eseguite

In questo passaggio è stato definito lo schema del messaggio di rifornimento dell'inventario del magazzino.

Passaggi successivi

Definire lo schema del messaggio di rifiuto della richiesta.
