Configurare DHCP per la soluzione Azure VMware

  • Articolo

Le applicazioni e i carichi di lavoro in esecuzione in un ambiente cloud privato richiedono la risoluzione dei nomi e i servizi DHCP per la ricerca e le assegnazioni di indirizzi IP. Per fornire questi servizi, è necessaria un'infrastruttura DHCP e DNS corretta. È possibile configurare una macchina virtuale per fornire questi servizi nell'ambiente cloud privato.

Usare il servizio DHCP predefinito nel data center NSX-t o usare un server DHCP locale nel cloud privato invece di instradare la trasmissione del traffico DHCP tramite la rete WAN all'ambiente locale.

Importante

Se si annuncia una route predefinita alla soluzione Azure VMware, è necessario consentire al server d'inoltro DNS di raggiungere i server DNS configurati, i quali devono supportare la risoluzione dei nomi pubblici.

Questo articolo illustra come usare NSX Manager per configurare DHCP per soluzione Azure VMware in uno dei modi seguenti:

Suggerimento

Per configurare DHCP usando una visualizzazione semplificata delle operazioni NSX, vedere Configurare DHCP per soluzione Azure VMware.

Importante

Per i cloud creati il 1° luglio 2021 o dopo il 1° luglio 2021, è necessario usare la visualizzazione semplificata delle operazioni NSX per configurare DHCP nel gateway di livello 1 predefinito nell'ambiente.

DHCP non funziona per le macchine virtuali (VM) nella rete estesa VMware HCX L2 quando il server DHCP si trova nel data center locale. NSX, per impostazione predefinita, impedisce a tutte le richieste DHCP di attraversare l'estensione L2. Per la soluzione, vedere la procedura Configure DHCP on L2 stretched VMware HCX networks (Configurare DHCP in reti VMware HCX estese).

Usare il portale di Azure per creare un server DHCP o un inoltro

È possibile creare un server DHCP o un inoltro direttamente da soluzione Azure VMware nella portale di Azure. Il server DHCP o l'inoltro si connette al gateway di livello 1 creato durante la distribuzione soluzione Azure VMware. Tutti i segmenti in cui sono stati specificati intervalli DHCP fanno parte di questo DHCP. Dopo aver creato un server DHCP o un inoltro DHCP, è necessario definire una subnet o un intervallo a livello di segmento per utilizzarlo.

  1. Nel cloud privato soluzione Azure VMware, in Rete del carico di lavoro selezionare Aggiungi DHCP>.

  2. Selezionare Server DHCP o Inoltro DHCP e quindi specificare un nome per il server o l'inoltro e tre indirizzi IP.

    Nota

    Per l'inoltro DHCP, è necessario un solo indirizzo IP per una configurazione corretta.

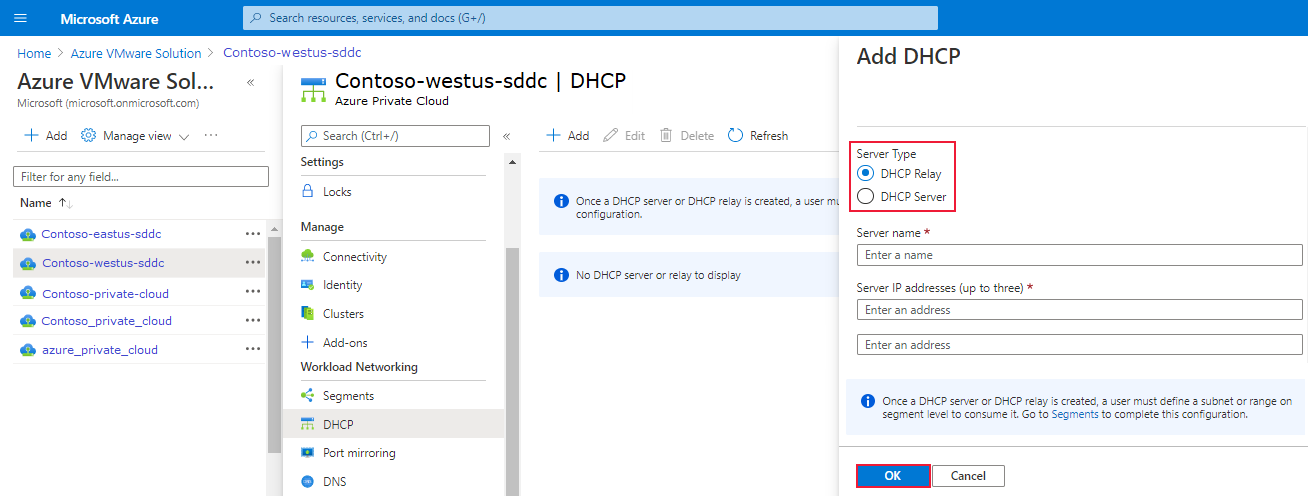

    Screenshot che mostra come aggiungere un server DHCP o un inoltro DHCP in soluzione Azure VMware.

  3. Completare la configurazione DHCP specificando gli intervalli DHCP nei segmenti logici e quindi selezionare OK.

Usare NSX per ospitare il server DHCP

Se si vuole usare NSX per ospitare il server DHCP, creare un server DHCP e un servizio di inoltro. Aggiungere quindi un segmento di rete e specificare l'intervallo di indirizzi IP DHCP.

Creare un server DHCP

  1. In NSX Manager selezionare Rete>DHCP, quindi selezionare Aggiungi profilo DHCP.

  2. Selezionare Aggiungi profilo DHCP, immettere un nome e selezionare Salva.

    Nota

    Non è necessario un indirizzo IP, quindi se non viene immesso nessuno, NSX Manager ne imposta uno.

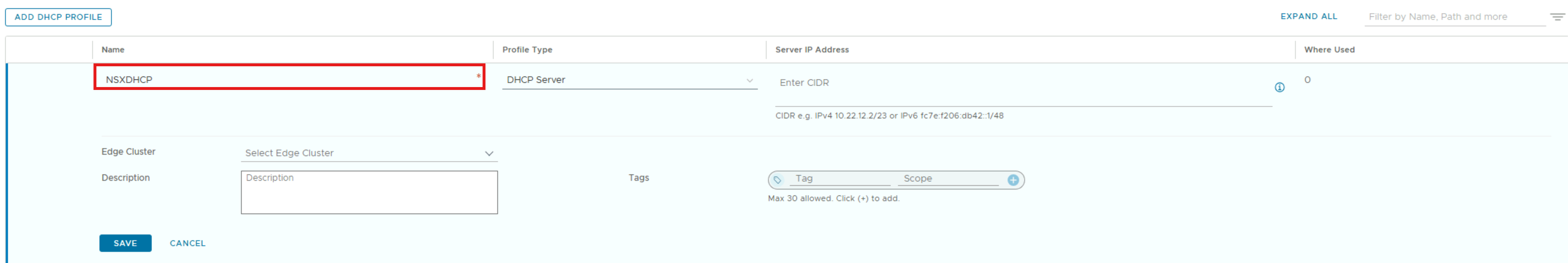

    Screenshot che mostra come aggiungere un profilo DHCP in NSX Manager.

  3. In Gateway di livello 1 di rete>selezionare il gateway in cui sono connessi i segmenti necessari per DHCP. Modificare il gateway di livello 1 facendo clic sui tre puntini di sospensione e scegliendo Modifica.

  4. Selezionare Imposta configurazione DHCP, selezionare Server DHCP e quindi selezionare il profilo server DHCP creato in precedenza. Selezionare Salva, quindi Chiudi modifica.

    Screenshot che mostra come modificare il gateway di livello 1 NSX per l'uso di un server DHCP.

  5. Passare a Segmenti di rete>e trovare il segmento in cui è necessario DHCP. Selezionare Modifica e quindi Imposta configurazione DHCP.

  6. Selezionare Server DHCP gateway per Tipo DHCP, aggiungere un intervallo DHCP e selezionare Applica.

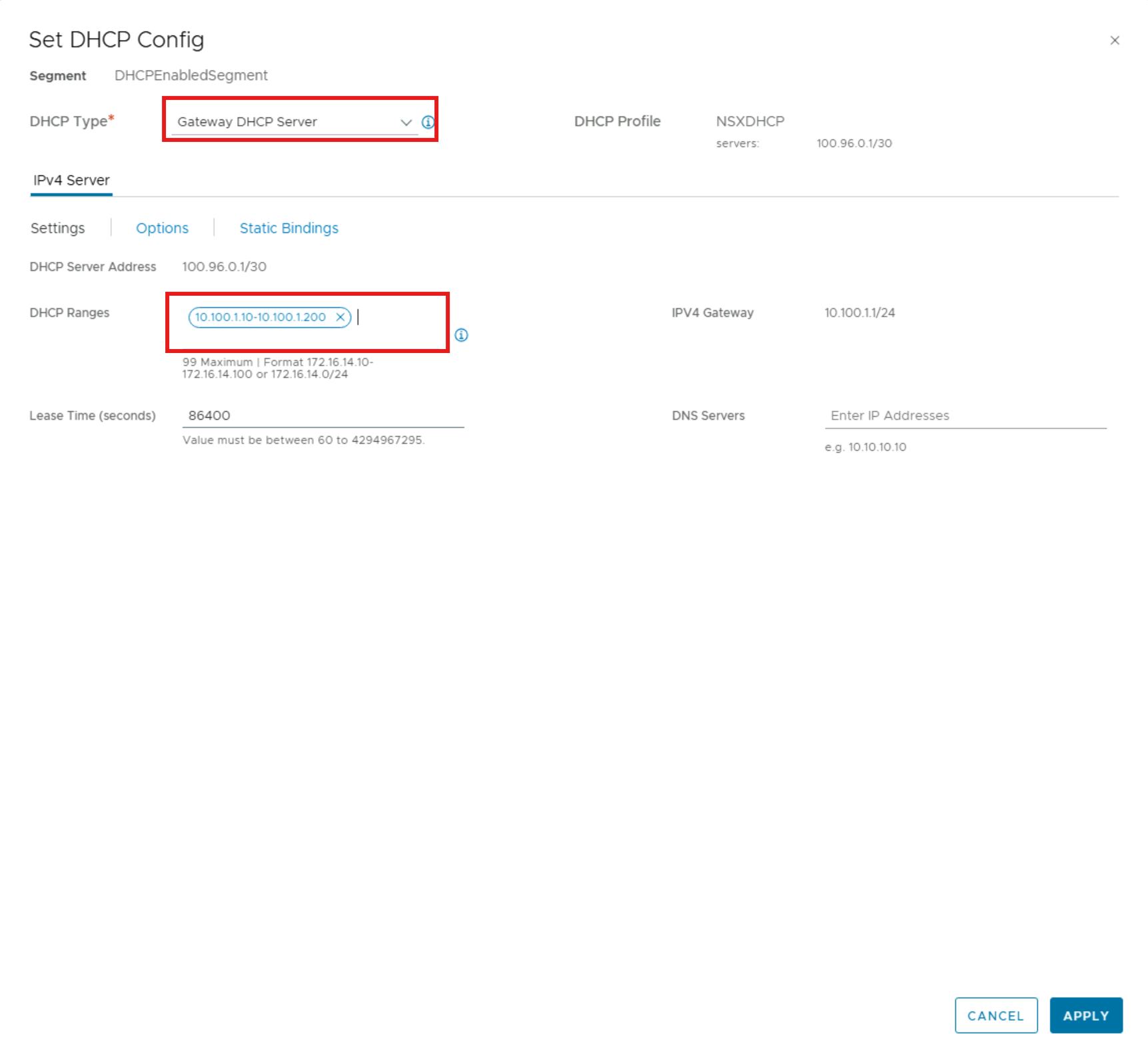

    Screenshot che mostra come aggiungere una subnet al gateway di livello 1 NSX per l'uso di un server DHCP.

Aggiungere un segmento di rete

  1. In NSX Manager selezionare Segmenti di rete>e quindi Aggiungi segmento.

    Screenshot che mostra come aggiungere un nuovo segmento in NSX Manager.

  2. Immetti un nome per il segmento.

  3. Selezionare il gateway di livello 1 (TNTxx-T1) come gateway connesso e lasciare Il tipo come flessibile.

  4. Selezionare la zona di trasporto sovrimpressione preconfigurata (TNTxx-OVERLAY-TZ) e quindi selezionare Imposta subnet.

    Screenshot che mostra i dettagli dei segmenti per l'aggiunta di un nuovo segmento di rete NSX.

  5. Immettere l'indirizzo IP del gateway e quindi selezionare Aggiungi.

    Importante

    L'indirizzo IP deve essere incluso in un blocco di indirizzi RFC1918 non sovrapposto, che consente di connettersi alle macchine virtuali nel nuovo segmento.

    Screenshot che mostra l'indirizzo IP del gateway per il nuovo segmento.

  6. Selezionare Apply (Applica) e quindi Save (Salva).

  7. Selezionare No per rifiutare l'opzione per continuare a configurare il segmento.

Specificare l'intervallo di indirizzi IP DHCP

Quando si crea un inoltro a un server DHCP, è necessario specificare l'intervallo di indirizzi IP DHCP.

Nota

L'intervallo di indirizzi IP non deve sovrapporsi all'intervallo IP usato in altre reti virtuali presenti nella sottoscrizione e nelle reti locali.

  1. In NSX Manager selezionare Segmenti di rete>.

  2. Selezionare i puntini di sospensione verticali nel nome del segmento e selezionare Modifica.

  3. Selezionare Imposta subnet per specificare l'indirizzo IP DHCP per la subnet.

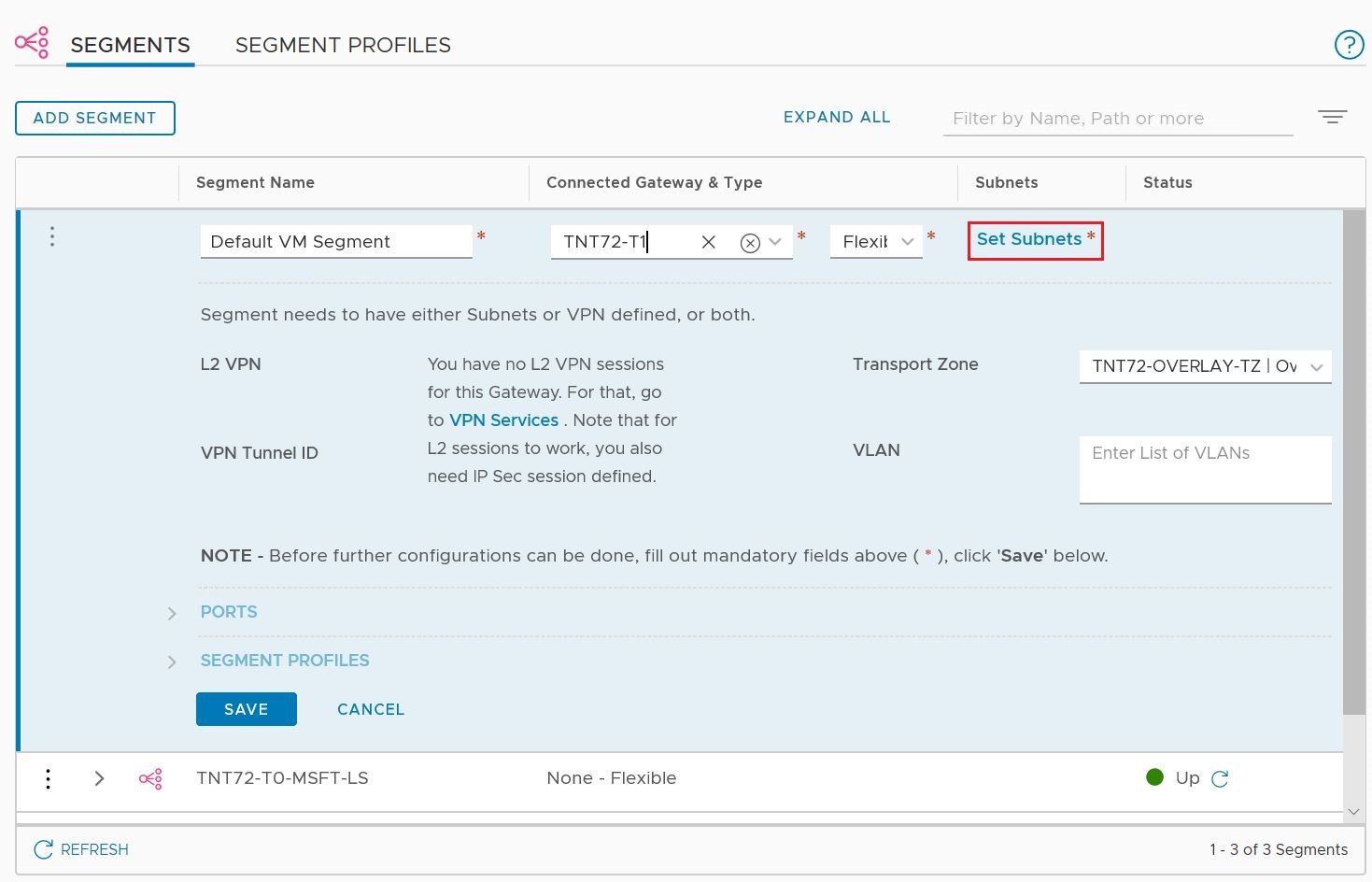

    Screenshot che mostra come impostare le subnet per specificare l'indirizzo IP DHCP per l'uso di un server DHCP.

  4. Modificare l'indirizzo IP del gateway, se necessario, e immettere l'indirizzo IP dell'intervallo DHCP.

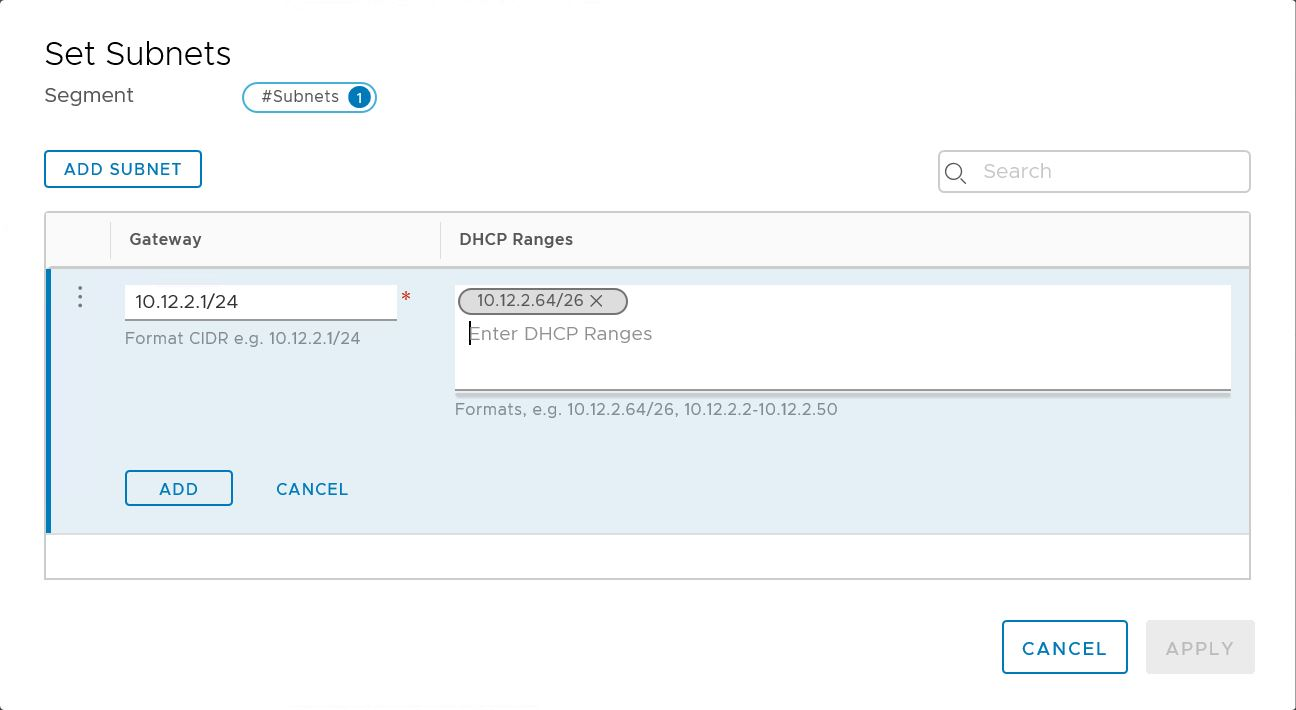

    Screenshot che mostra l'indirizzo IP del gateway e gli intervalli DHCP per l'uso di un server DHCP.

  5. Selezionare Applica e quindi Salva. Al segmento viene assegnato un pool di server DHCP.

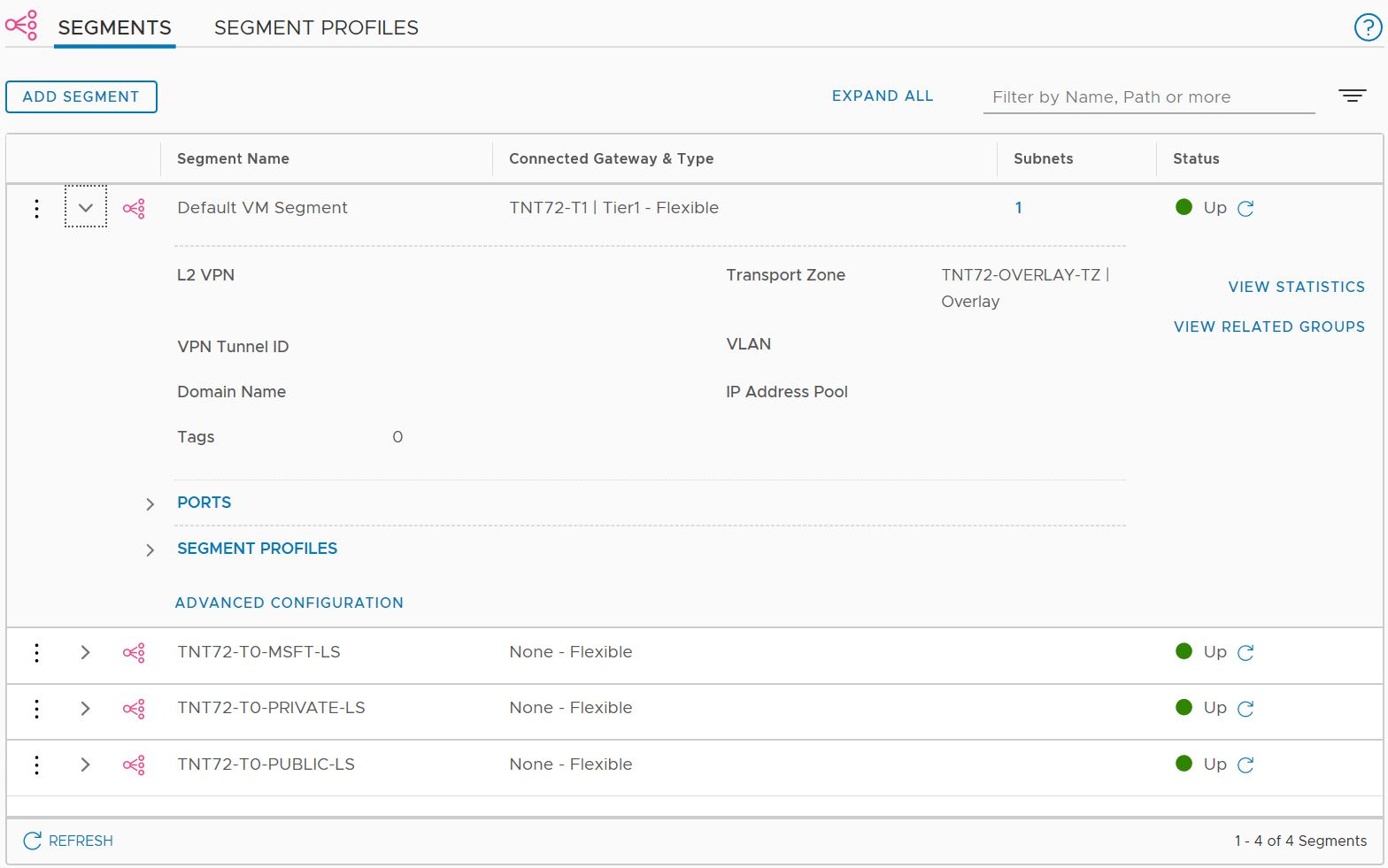

    Screenshot che mostra che il pool di server DHCP assegnato al segmento per l'uso di un server DHCP.

Usare un server DHCP esterno di terze parti

Se si vuole usare un server DHCP esterno di terze parti, creare un servizio di inoltro DHCP in NSX Manager. È necessario specificare l'intervallo di indirizzi IP DHCP.

Importante

Per i cloud creati il 1° luglio 2021 o dopo il 1° luglio 2021, è necessario usare la visualizzazione semplificata delle operazioni NSX per configurare DHCP nel gateway di livello 1 predefinito nell'ambiente.

Creare un servizio di inoltro DHCP

Usare un inoltro DHCP per qualsiasi servizio DHCP non basato su NSX. Ad esempio, una macchina virtuale che esegue DHCP in soluzione Azure VMware, IaaS di Azure o in locale.

  1. In NSX Manager selezionare Rete>DHCP e quindi selezionare Aggiungi server.

  2. Selezionare Inoltro DHCP per Tipo di server, specificare il nome del server e l'indirizzo IP e selezionare Salva.

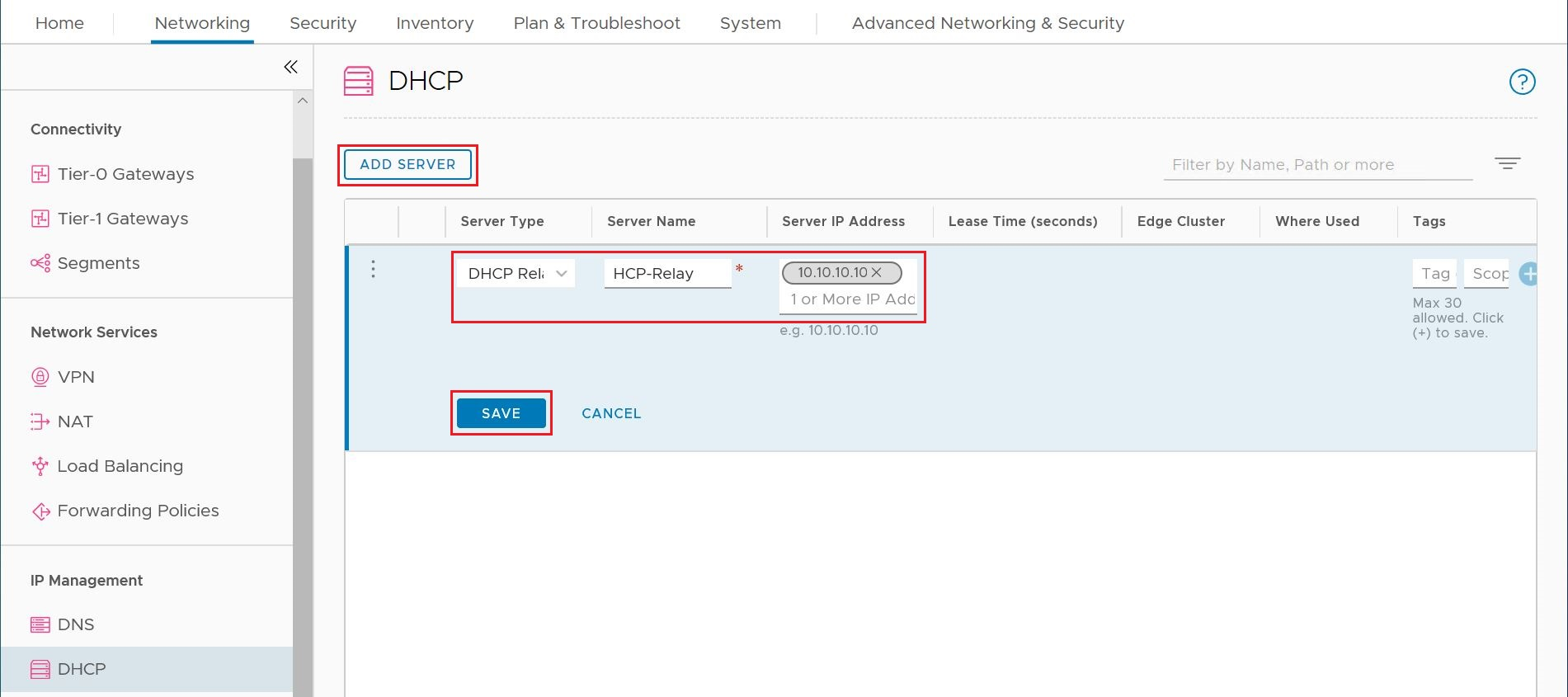

    Screenshot che mostra come creare un servizio di inoltro DHCP in NSX Manager.

  3. Selezionare Gateway di livello 1, selezionare i puntini di sospensione verticali nel gateway di livello 1 e quindi selezionare Modifica.

    Screenshot che mostra come modificare il gateway di livello 1 NSX.

  4. Selezionare Nessun set di allocazione IP per definire l'allocazione degli indirizzi IP.

    Screenshot che mostra come aggiungere una subnet al gateway di livello 1 NSX.

  5. In Tipo selezionare Server DHCP.

  6. Per il server DHCP selezionare Inoltro DHCP e quindi selezionare Salva.

  7. Selezionare di nuovo Salva e quindi chiudi modifica.

Specificare l'intervallo di indirizzi IP DHCP

Quando si crea un inoltro a un server DHCP, è necessario specificare l'intervallo di indirizzi IP DHCP.

Nota

L'intervallo di indirizzi IP non deve sovrapporsi all'intervallo IP usato in altre reti virtuali presenti nella sottoscrizione e nelle reti locali.

  1. In NSX Manager selezionare Segmenti di rete>.

  2. Selezionare i puntini di sospensione verticali nel nome del segmento e selezionare Modifica.

  3. Selezionare Imposta subnet per specificare l'indirizzo IP DHCP per la subnet.

    Screenshot che mostra come impostare le subnet per specificare l'indirizzo IP DHCP.

  4. Modificare l'indirizzo IP del gateway, se necessario, e immettere l'indirizzo IP dell'intervallo DHCP.

    Screenshot che mostra l'indirizzo IP del gateway e gli intervalli DHCP.

  5. Selezionare Applica e quindi Salva. Al segmento viene assegnato un pool di server DHCP.

    Screenshot che mostra che il pool di server DHCP assegnato al segmento.

Passaggi successivi

Per inviare richieste DHCP dalle macchine virtuali soluzione Azure VMware a un server DHCP non NSX, vedere la procedura Configurare DHCP in reti VMware HCX estese per L2.
