Esercitazione: Aggiungere asset OPC UA al cluster operazioni IoT di Azure
In questa esercitazione si aggiungono manualmente asset OPC UA al cluster operazioni IoT di Azure. Questi asset pubblicano messaggi nel broker MQTT nel cluster Operazioni di Azure IoT. In genere, un utente OT completa questi passaggi.
Un asset è un dispositivo fisico o un'entità logica che rappresenta un dispositivo, un computer, un sistema o un processo. Ad esempio, un asset fisico può essere una pompa, un motore, un serbatoio o una linea di produzione. Un asset logico definito può avere proprietà, trasmettere dati di telemetria o generare eventi.
I server OPC UA sono applicazioni software che comunicano con gli asset. Tag OPC UA sono punti dati esposti dai server OPC UA. I tag OPC UA possono fornire dati in tempo reale o cronologici sullo stato, le prestazioni, la qualità o la condizione degli asset.
In questa esercitazione si usa l'interfaccia utente Web dell'esperienza operativa per creare gli asset. È anche possibile usare l'Interfaccia della riga di comando di Azure per completare alcune di queste attività.
Prerequisiti
Istanza di Operazioni IoT di Azure distribuite in un cluster Kubernetes. Per creare un'istanza di , usare una delle operazioni seguenti per distribuire le operazioni di Azure IoT:
- Guida introduttiva: Eseguire operazioni IoT di Azure in GitHub Codespaces con K3s fornisce istruzioni semplici per distribuire un'istanza di Operazioni IoT di Azure che è possibile usare per le esercitazioni.
- La panoramica della distribuzione fornisce istruzioni dettagliate per distribuire un'istanza di Operazioni IoT di Azure in Windows usando servizio Azure Kubernetes Edge Essentials o Ubuntu usando K3s.
Per accedere all'interfaccia utente Web dell'esperienza operativa, è necessario un account MICROSOFT Entra ID con almeno autorizzazioni di collaboratore per il gruppo di risorse che contiene l'istanza di Kubernetes - Azure Arc . Per altre informazioni, vedere Interfaccia utente Web dell'esperienza operativa.
Se non diversamente specificato, è possibile eseguire i comandi della console in questa esercitazione in un ambiente Bash o PowerShell.
Quale problema risolveremo?
I dati esposti dai server OPC UA possono avere una struttura complessa e possono essere difficili da comprendere. Le operazioni di Azure IoT consentono di modellare gli asset OPC UA come tag, eventi e proprietà. Questa modellazione semplifica la comprensione dei dati e l'uso nei processi downstream, ad esempio il broker MQTT e i flussi di dati.
Distribuire il simulatore OPC PLC
Questa esercitazione usa il simulatore OPC PLC per generare dati di esempio. Per distribuire il simulatore OPC PLC, eseguire il comando seguente:
kubectl apply -f https://raw.githubusercontent.com/Azure-Samples/explore-iot-operations/main/samples/quickstarts/opc-plc-deployment.yaml
Il frammento di codice seguente mostra il file YAML applicato:
apiVersion: apps/v1
kind: Deployment
metadata:
name: opc-plc-000000
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
spec:
replicas: 1
selector:
matchLabels:
app.kubernetes.io/component: opcplc-000000
template:
metadata:
labels:
app.kubernetes.io/component: opcplc-000000
spec:
containers:
- name: opc-plc
image: mcr.microsoft.com/iotedge/opc-plc:latest
args:
- "--ph=opcplc-000000"
- "--cdn=opcplc-000000"
- "--ut"
- "--sn=25"
- "--sr=10"
- "--fn=2000"
- "--veryfastrate=1000"
- "--gn=5"
- "--pn=50000"
- "--maxsessioncount=100"
- "--maxsubscriptioncount=100"
- "--maxqueuedrequestcount=2000"
- "--ses"
- "--alm"
- "--at=FlatDirectory"
- "--drurs"
- "--ll-debug"
- "--nodesfile"
- "/app/config/nodesfile.json"
ports:
- containerPort: 50000
volumeMounts:
- name: opc-plc-default-application-cert
mountPath: /app/pki/own
- name: opc-plc-trust-list
mountPath: /app/pki/trusted
- name: config-volume
mountPath: /app/config
volumes:
- name: opc-plc-default-application-cert
secret:
secretName: opc-plc-default-application-cert
- name: opc-plc-trust-list
secret:
secretName: opc-plc-trust-list
- name: config-volume
configMap:
name: opc-plc-config
serviceAccountName: opcplc-000000-service-account
---
apiVersion: v1
kind: ConfigMap
metadata:
name: opc-plc-config
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
data:
nodesfile.json: |
{
"Folder": "MyTelemetry",
"NodeList": [
{
"NodeId": "ns=3;s=FastUInt100",
"Name": "Fryer Temperature",
"DataType": "Double",
"ValueRank": -1,
"AccessLevel": "CurrentReadOrWrite",
"Description": "Fryer Temperature with spikes",
"Anomaly": "Spike",
"MinValue": 150.0,
"MaxValue": 200.0
}
]
}
---
apiVersion: v1
kind: Service
metadata:
name: opcplc-000000
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
spec:
type: ClusterIP
selector:
app.kubernetes.io/component: opcplc-000000
ports:
- port: 50000
protocol: TCP
targetPort: 50000
---
apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
name: opc-plc-self-signed-issuer
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
spec:
selfSigned: {}
---
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
name: opc-plc-default-application-cert
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
spec:
secretName: opc-plc-default-application-cert
duration: 2160h # 90d
renewBefore: 360h # 15d
issuerRef:
name: opc-plc-self-signed-issuer
kind: Issuer
commonName: OpcPlc
dnsNames:
- opcplc-000000
- opcplc-000000.azure-iot-operations.svc.cluster.local
- opcplc-000000.azure-iot-operations
uris:
- urn:OpcPlc:opcplc-000000
usages:
- digital signature
- key encipherment
- data encipherment
- server auth
- client auth
privateKey:
algorithm: RSA
size: 2048
encodeUsagesInRequest: true
isCA: false
---
apiVersion: v1
kind: Secret
metadata:
name: opc-plc-trust-list
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
data: {}
---
apiVersion: batch/v1
kind: Job
metadata:
name: opcplc-000000-execute-mutual-trust
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
spec:
backoffLimit: 1
template:
spec:
containers:
- name: kubectl
image: mcr.microsoft.com/oss/kubernetes/kubectl:v1.27.1
imagePullPolicy: Always
command: ["/bin/sh"]
args: ["/scripts/execute-commands.sh"]
volumeMounts:
- name: scripts
mountPath: /scripts
readOnly: true
restartPolicy: Never
serviceAccountName: opcplc-000000-service-account
volumes:
- name: scripts
configMap:
name: opcplc-000000-execute-commands-script
---
apiVersion: v1
kind: ConfigMap
metadata:
name: opcplc-000000-execute-commands-script
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
data:
execute-commands.sh: |
#!/bin/sh
# wait 20 seconds for the resources to be created
sleep 20
# Extract the OPC UA connector application instance certificate and add it to the OPC PLC trust list
cert=$(kubectl -n azure-iot-operations get secret aio-opc-opcuabroker-default-application-cert -o jsonpath='{.data.tls\.crt}' | base64 -d)
data=$(kubectl create secret generic temp --from-literal=opcuabroker.crt="$cert" --dry-run=client -o jsonpath='{.data}')
kubectl patch secret opc-plc-trust-list -n azure-iot-operations -p "{\"data\": $data}"
# Extract the OPC PLC application instance certificate and add it to the OPC UA connector trust list
cert=$(kubectl -n azure-iot-operations get secret opc-plc-default-application-cert -o jsonpath='{.data.tls\.crt}' | base64 -d)
data=$(kubectl create secret generic temp --from-literal=opcplc-000000.crt="$cert" --dry-run=client -o jsonpath='{.data}')
kubectl patch secret aio-opc-ua-broker-trust-list -n azure-iot-operations -p "{\"data\": $data}"
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: opcplc-000000-service-account
namespace: azure-iot-operations
labels:
app.kubernetes.io/component: opcplc-000000
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
name: opc-plc-000000-secret-access-role
namespace: azure-iot-operations
rules:
- apiGroups: [""]
resources: ["secrets"]
verbs: ["get", "patch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
name: opc-plc-000000-secret-access-rolebinding
namespace: azure-iot-operations
subjects:
- kind: ServiceAccount
name: opcplc-000000-service-account
namespace: azure-iot-operations
roleRef:
kind: Role
name: opc-plc-000000-secret-access-role
apiGroup: rbac.authorization.k8s.io
Attenzione
Questa configurazione non è sicura. Non usare questa configurazione in un ambiente di produzione.
Accedere all'esperienza operativa
Per creare degli endpoint dell’asset, asset e sottoscrivere tag ed eventi OPC UA, usare l'esperienza operativa.
Passare all'esperienza operativa nel browser e accedere con le credenziali di Microsoft Entra ID.

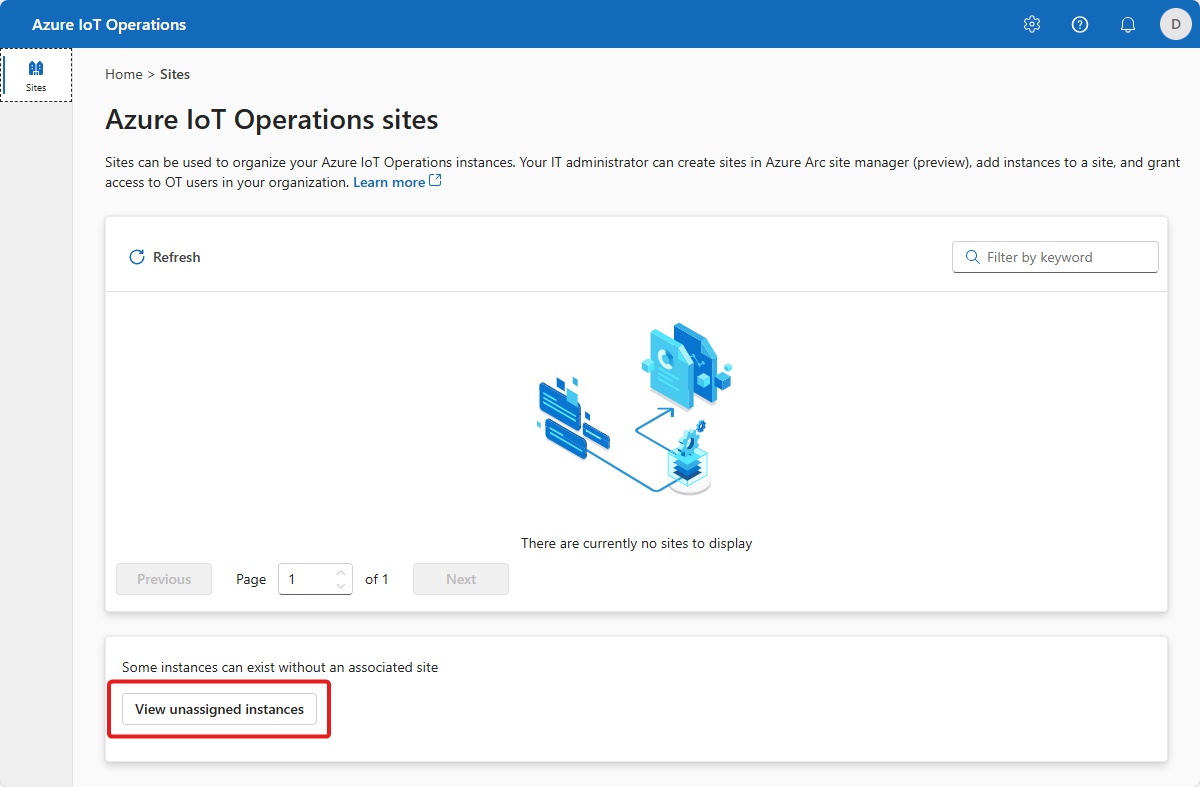

Selezionare il sito
Un sito è una raccolta di istanze di Operazioni IoT di Azure. I siti raggruppano in genere le istanze in base alla posizione fisica e semplificano l'individuazione e la gestione degli asset da parte degli utenti OT. Un amministratore IT crea siti e assegna le istanze di Operazioni di Azure IoT. Poiché si usa una nuova distribuzione, non sono ancora presenti siti. È possibile trovare il cluster creato in precedenza selezionando Visualizza istanze non firmate. Nell'esperienza operativa un'istanza rappresenta un cluster in cui sono state distribuite le Operazioni di Azure IoT.

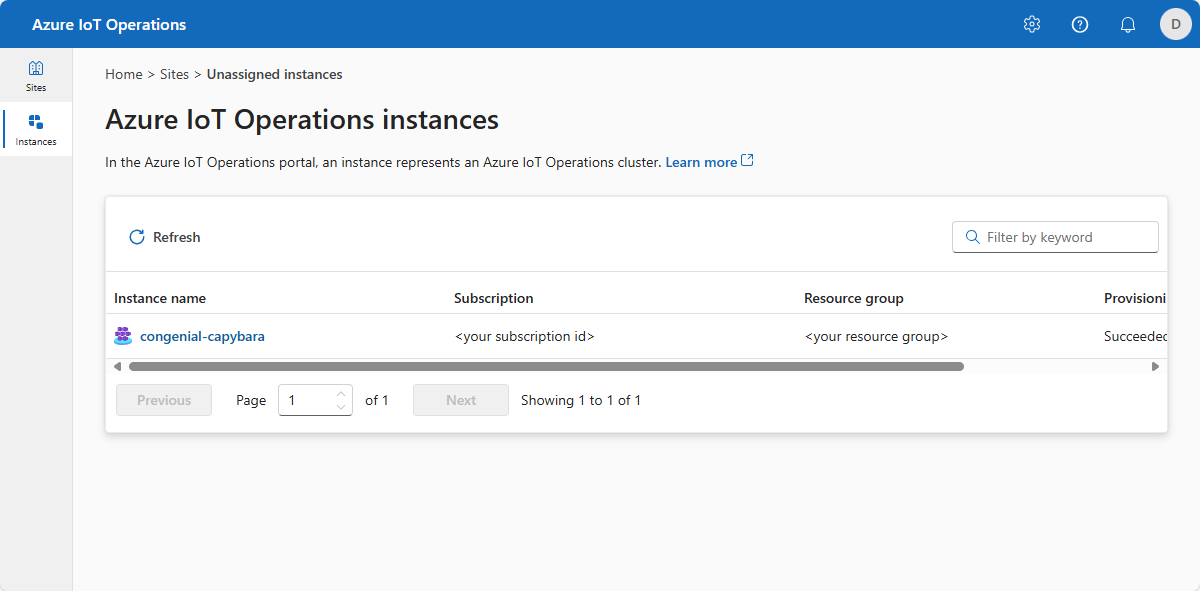

Selezionare l'istanza
Selezionare l'istanza in cui sono state distribuite le operazioni di Azure IoT nell'esercitazione precedente:
Suggerimento
Se non vengono visualizzate istanze, potrebbe non trovarsi nel tenant di Microsoft Entra ID corretto. È possibile modificare il tenant dal menu in alto a destra nel portale.
Aggiungere un endpoint di asset
Quando sono state distribuite le Operazioni di Azure IoT nell'articolo precedente, è stato incluso un simulatore OPC PLC predefinito. In questo passaggio si aggiunge un endpoint dell’asset che consente di connettersi al simulatore OPC PLC.
Per aggiungere un endpoint di asset:

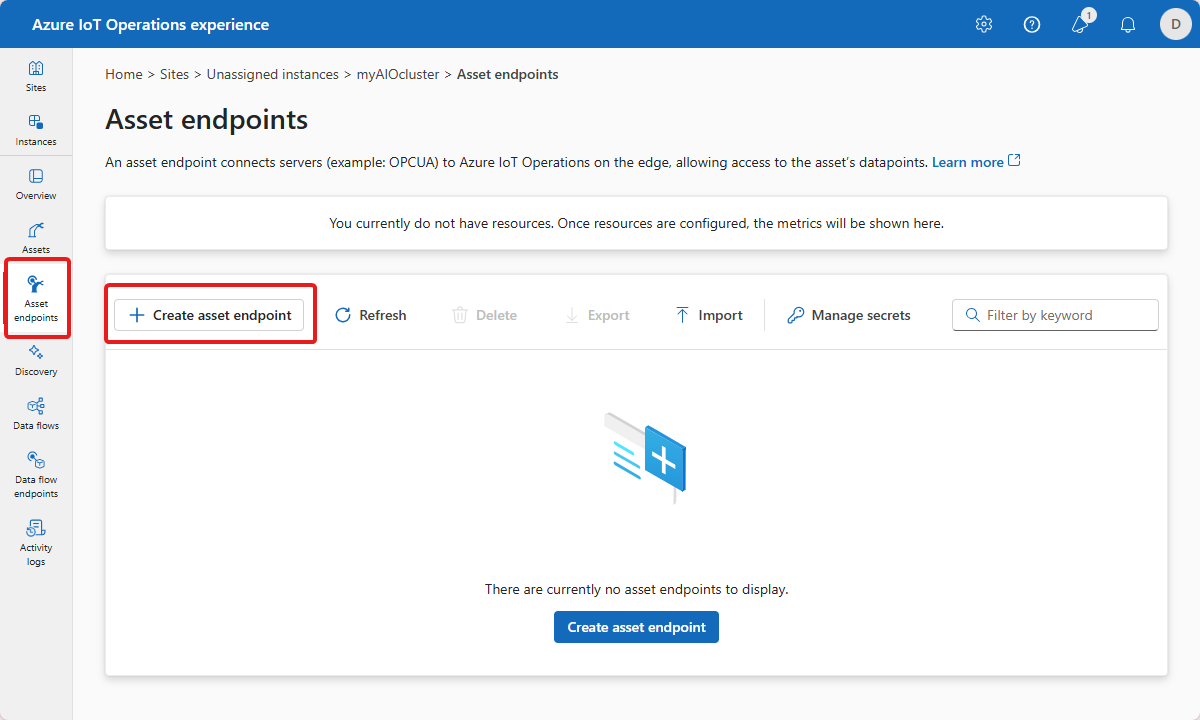

Selezionare Endpoint asset e quindi Crea endpoint asset:
Immettere le informazioni sull'endpoint seguenti:
Campo valore Nome endpoint dell’asset opc-ua-connector-0Server URL di OPC UA opc.tcp://opcplc-000000:50000Modalità di autenticazione utente AnonymousPer salvare la definizione, selezionare Crea.
Questa configurazione distribuisce un nuovo endpoint dell’asset denominato
opc-ua-connector-0nel cluster. È possibile usarekubectlper visualizzare gli endpoint degli asset:kubectl get assetendpointprofile -n azure-iot-operations
Gestire le risorse
Dopo aver selezionato l'istanza nell'esperienza operativa, viene visualizzato l'elenco disponibile di asset nella pagina Asset. Se non sono ancora presenti asset, questo elenco è vuoto:
Creazione di un cespite

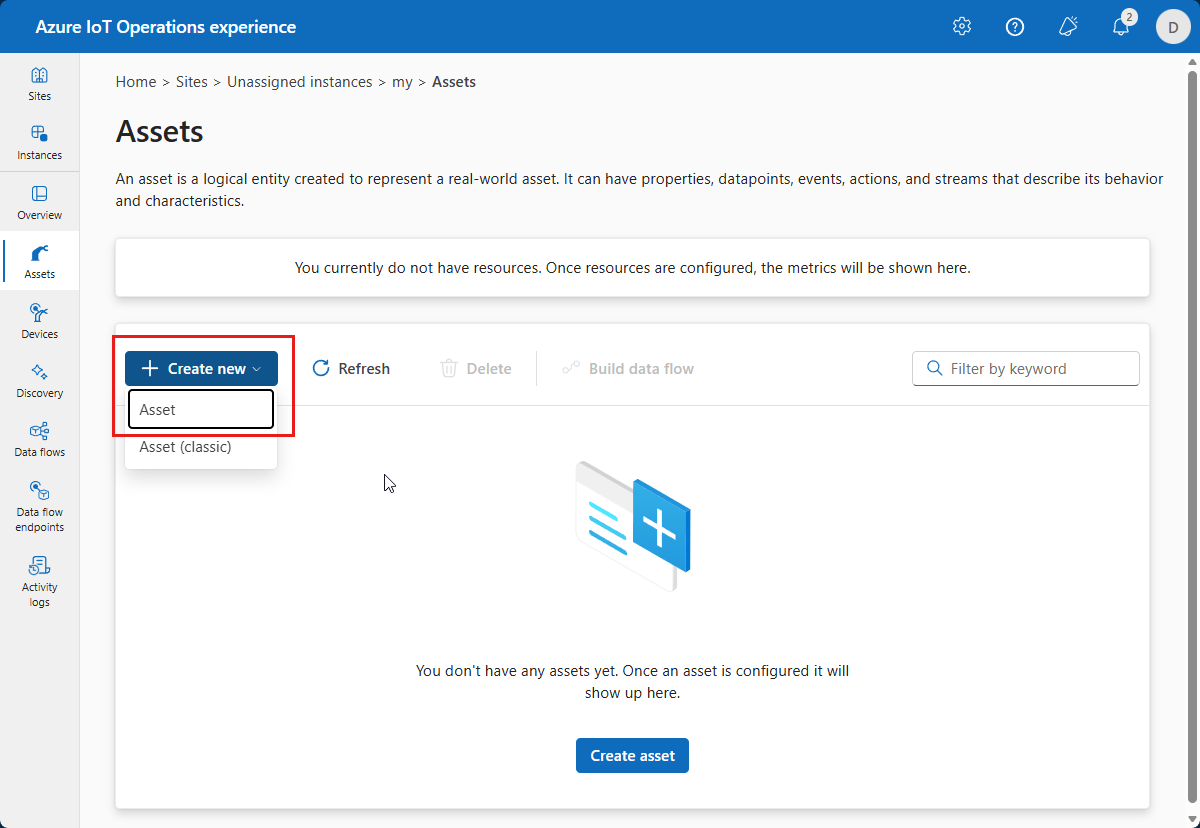

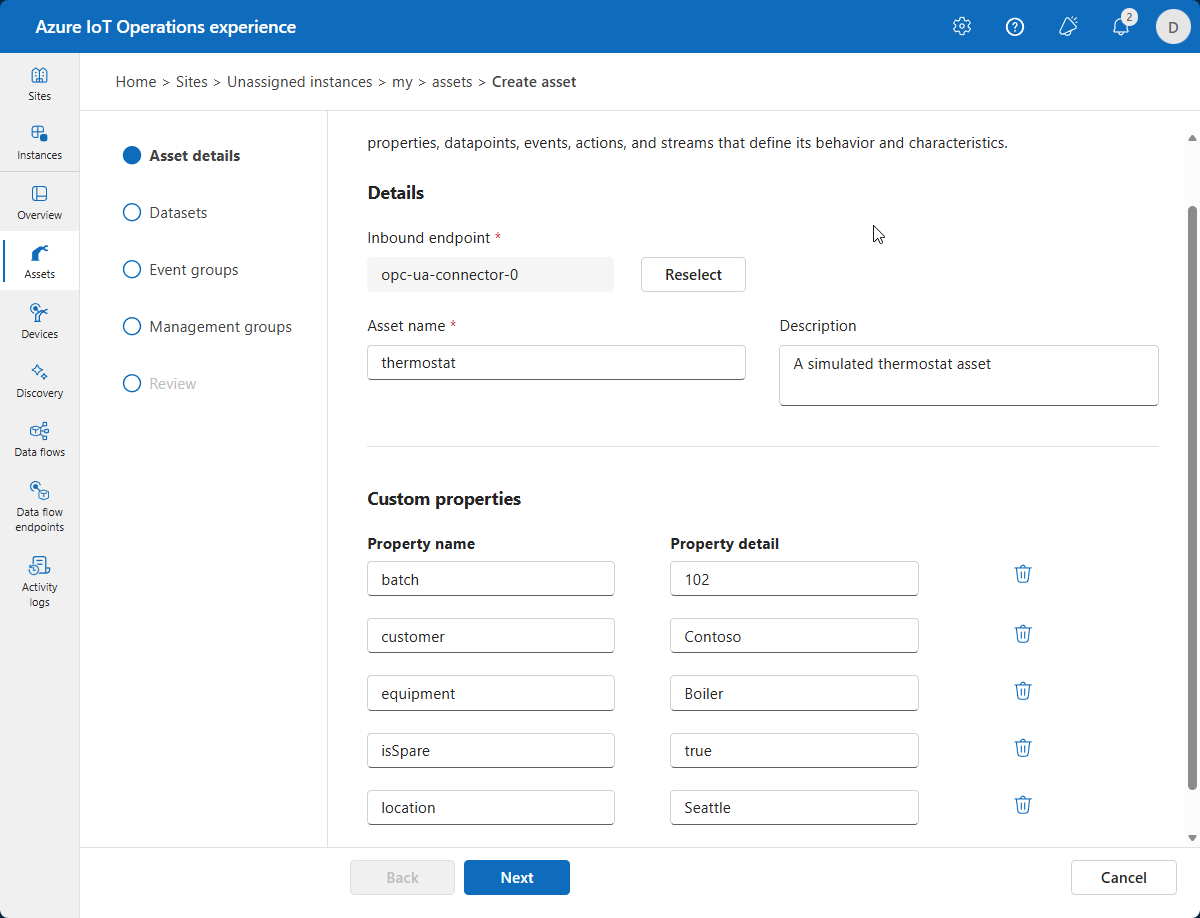

Per creare un asset, selezionare Crea asset. Immettere quindi le informazioni seguenti sull'asset:
| Campo | valore |
|---|---|
| Endpoint dell’asset | opc-ua-connector-0 |
| Nome del cespite | thermostat |
| Descrizione | A simulated thermostat asset |
| Argomento MQTT predefinito | azure-iot-operations/data/thermostat |
Rimuovere le proprietà personalizzate esistenti e aggiungere le proprietà personalizzate seguenti. Prestare attenzione a usare i nomi di proprietà esatti, come modello di Power BI in una query successiva dell'esercitazione:
| Nome della proprietà | Dettagli proprietà |
|---|---|
| batch | 102 |
| Cliente | Contoso |
| equipaggiamento | Caldaia |
| isSpare | true |
| location | Seattle |
Selezionare Avanti per passare alla pagina Aggiungi tag.
Creare tag OPC UA
Aggiungere due tag OPC UA nella pagina Aggiungi tag. Per aggiungere ogni tag, selezionare Aggiungi tag o CSV e quindi selezionare Aggiungi tag. Immettere i dettagli del tag illustrati nella tabella seguente:
| ID nodo | Nome tag | Modalità di osservabilità |
|---|---|---|
| ns=3;s=FastUInt10 | temperatura | None |
| ns=3;s=FastUInt100 | Tag 10 | None |
La Modalità Osservabilità è uno dei valori seguenti: None, Gauge, Counter, Histogram o Log.
È possibile selezionare Gestisci impostazioni predefinite per modificare l'intervallo di campionamento predefinito e le dimensioni della coda per ogni tag.
Selezionare Avanti per passare alla pagina Aggiungi eventi e quindi Avanti per passare alla pagina Revisione.

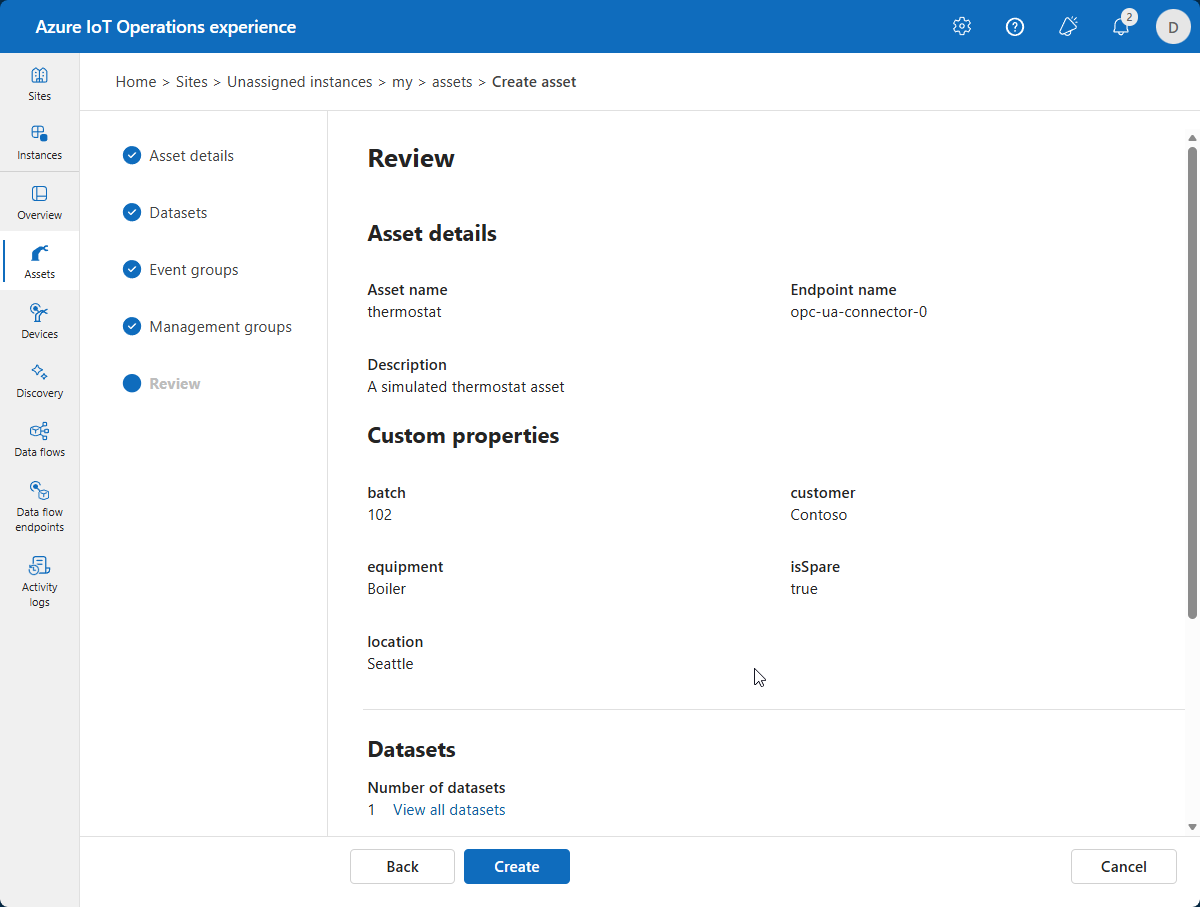

Revisione
Esaminare i dettagli dell'asset e del tag e apportare eventuali modifiche necessarie prima di selezionare Crea:
Questa configurazione distribuisce un nuovo asset chiamato thermostat nel cluster. È possibile usare kubectl per visualizzare gli asset:
kubectl get assets -n azure-iot-operations
Visualizzare le risorse nel portale di Azure

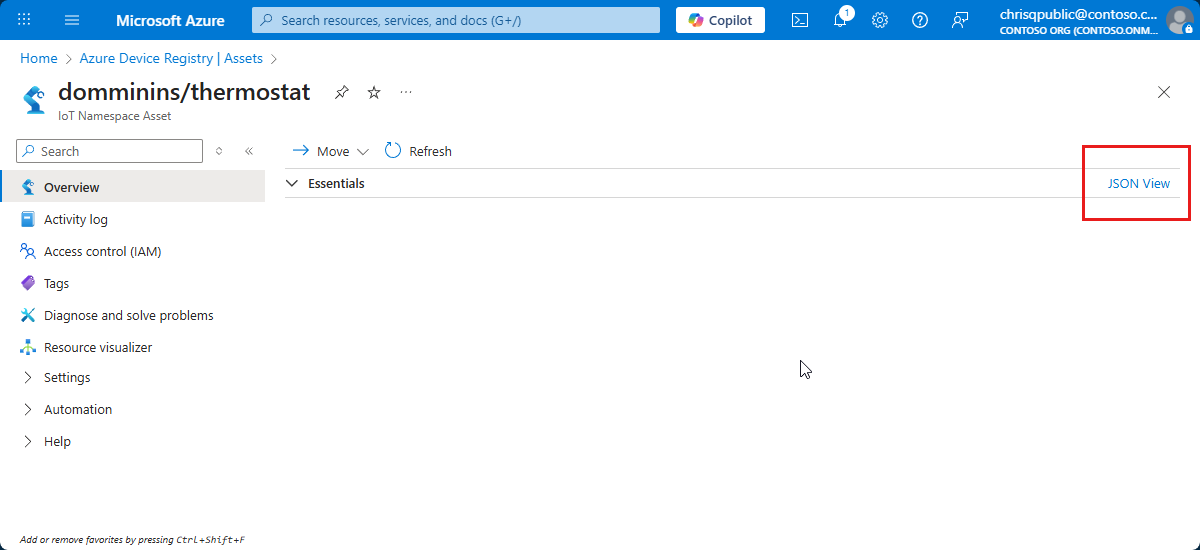

Per visualizzare l'endpoint dell'asset e l'asset creati nella portale di Azure, passare al gruppo di risorse che contiene l'istanza di Operazioni IoT di Azure. È possibile visualizzare l'asset termostato nel gruppo di risorse Operazioni IoT di Azure. Se si seleziona Mostra tipi nascosti, è anche possibile visualizzare l'endpoint dell'asset:
Il portale consente di visualizzare i dettagli dell'asset. Selezionare Visualizzazione JSON per altri dettagli:
Verificare che i dati vengano trasmessi
Verificare che i dati vengano trasmessi al broker MQTT usando lo strumento mosquitto_sub. In questo esempio si esegue lo strumento mosquitto_sub all'interno del cluster Kubernetes:
Eseguire il comando seguente per distribuire un pod che include gli strumenti mosquitto_pub e mosquitto_sub utili per interagire con il broker MQTT nel cluster:
kubectl apply -f https://raw.githubusercontent.com/Azure-Samples/explore-iot-operations/main/samples/quickstarts/mqtt-client.yamlIl frammento di codice seguente mostra il file YAML applicato:
# Important: do not use in production environments # Create a service account apiVersion: v1 kind: ServiceAccount metadata: name: mqtt-client namespace: azure-iot-operations --- # Creates a pod with mosquitto-clients and mqttui utilities in your cluster apiVersion: v1 kind: Pod metadata: name: mqtt-client # The namespace must match the IoT MQ BrokerListener's namespace # Otherwise use the long hostname: aio-broker.azure-iot-operations.svc.cluster.local namespace: azure-iot-operations spec: # Use the "mqtt-client" service account which comes with default deployment # Otherwise create it with `kubectl create serviceaccount mqtt-client -n azure-iot-operations` serviceAccountName: mqtt-client containers: # Install mosquitto and mqttui utilities on Alpine linux - image: alpine name: mqtt-client command: ["sh", "-c"] args: ["apk add mosquitto-clients mqttui && sleep infinity"] resources: limits: cpu: 500m memory: 200Mi requests: cpu: 100m memory: 100Mi volumeMounts: - name: broker-sat mountPath: /var/run/secrets/tokens - name: trust-bundle mountPath: /var/run/certs volumes: - name: broker-sat projected: sources: - serviceAccountToken: path: broker-sat audience: aio-internal # Must match audience in BrokerAuthentication expirationSeconds: 86400 - name: trust-bundle configMap: name: azure-iot-operations-aio-ca-trust-bundle # Default root CA certAttenzione
Questa configurazione non è sicura. Non usare questa configurazione in un ambiente di produzione.
Quando il pod mqtt-client è in esecuzione, eseguire il comando seguente per creare un ambiente shell nel pod creato:
kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- shNella shell Bash nel pod mqtt-client eseguire il comando seguente per connettersi al broker MQTT usando lo strumento mosquitto_sub sottoscritto all'argomento
data/thermostat:mosquitto_sub --host aio-broker --port 18883 --topic "azure-iot-operations/data/#" -v --debug --cafile /var/run/certs/ca.crt -D CONNECT authentication-method 'K8S-SAT' -D CONNECT authentication-data $(cat /var/run/secrets/tokens/broker-sat)Questo comando continua a essere eseguito e visualizza i messaggi quando arrivano nell'argomento
data/thermostatfinché non si preme CTRL+C per arrestarlo. Per uscire dall'ambiente della shell, digitareexit.
Per verificare che l'asset del termostato aggiunto stia pubblicando i dati, visualizzare i dati di telemetria nell'argomento azure-iot-operations/data:
Client $server-generated/05a22b94-c5a2-4666-9c62-837431ca6f7e received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (152 bytes))
{"temperature":{"SourceTimestamp":"2024-07-29T15:02:17.1858435Z","Value":4558},"Tag 10":{"SourceTimestamp":"2024-07-29T15:02:17.1858869Z","Value":4558}}
Client $server-generated/05a22b94-c5a2-4666-9c62-837431ca6f7e received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (152 bytes))
{"temperature":{"SourceTimestamp":"2024-07-29T15:02:18.1838125Z","Value":4559},"Tag 10":{"SourceTimestamp":"2024-07-29T15:02:18.1838523Z","Value":4559}}
Client $server-generated/05a22b94-c5a2-4666-9c62-837431ca6f7e received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (152 bytes))
{"temperature":{"SourceTimestamp":"2024-07-29T15:02:19.1834363Z","Value":4560},"Tag 10":{"SourceTimestamp":"2024-07-29T15:02:19.1834879Z","Value":4560}}
Client $server-generated/05a22b94-c5a2-4666-9c62-837431ca6f7e received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (152 bytes))
{"temperature":{"SourceTimestamp":"2024-07-29T15:02:20.1861251Z","Value":4561},"Tag 10":{"SourceTimestamp":"2024-07-29T15:02:20.1861709Z","Value":4561}}
Client $server-generated/05a22b94-c5a2-4666-9c62-837431ca6f7e received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (152 bytes))
{"temperature":{"SourceTimestamp":"2024-07-29T15:02:21.1856798Z","Value":4562},"Tag 10":{"SourceTimestamp":"2024-07-29T15:02:21.1857211Z","Value":4562}}
Se non è presente alcun flusso di dati, riavviare il pod aio-opc-opc.tcp-1:
Trovare il nome del pod
aio-opc-opc.tcp-1usando il comando seguente:kubectl get pods -n azure-iot-operationsIl nome del pod è simile a
aio-opc-opc.tcp-1-849dd78866-vhmz6.Riavviare il pod
aio-opc-opc.tcp-1usando un comando simile all'esempio seguente. Usare il nome del podaio-opc-opc.tcp-1del passaggio precedente:kubectl delete pod aio-opc-opc.tcp-1-849dd78866-vhmz6 -n azure-iot-operations
I tag di esempio aggiunti nell'esercitazione precedente generano messaggi dall'asset simili all'esempio seguente:
{
"temperature": {
"SourceTimestamp": "2024-08-02T13:52:15.1969959Z",
"Value": 2696
},
"Tag 10": {
"SourceTimestamp": "2024-08-02T13:52:15.1970198Z",
"Value": 2696
}
}
Come abbiamo risolto il problema?
In questa esercitazione è stato aggiunto un endpoint di asset e quindi sono stati definiti un asset e tag. Gli asset e i tag modellano i dati del server OPC UA per semplificare l'uso dei dati in un broker MQTT e in altri processi downstream. Usare l'asset termostato definito nell'esercitazione successiva.
Pulire le risorse
Se si continua con l'esercitazione successiva, mantenere tutte le risorse.
Se si vuole rimuovere la distribuzione di Operazioni IoT di Azure ma mantenere il cluster, usare il comando az iot ops delete :
az iot ops delete --cluster $CLUSTER_NAME --resource-group $RESOURCE_GROUP
Per eliminare tutte le risorse create per questa guida introduttiva, eliminare il cluster Kubernetes in cui sono state distribuite le operazioni IoT di Azure e quindi rimuovere il gruppo di risorse di Azure che conteneva il cluster.
Se per questi argomenti della guida introduttiva è stato usato Codespaces, eliminare Codespace da GitHub.
Passaggio successivo
Esercitazione: Inviare dati di telemetria degli asset al cloud usando un flusso di dati.
