Requisitos previos de pruebas de LAN inalámbrica (802.11)
En este tema se describe el proceso usado para probar un dispositivo LAN inalámbrico (WLAN) para asegurarse de que funciona correctamente con Windows. Estos procedimientos usan el Kit para controladores de Microsoft Windows (WDK) y el Kit de laboratorio de hardware de Windows (Windows HLK). Para cumplir con el Programa de certificación de hardware de Windows para WLAN, debe ejecutar todas las pruebas que Windows HLK identifica como necesarias para el dispositivo. También se recomienda trabajar en las pruebas en orden por los siguientes niveles: "Básico", "Funcional", "Confiabilidad" y "Certificación".
Nota:
Para que un controlador supere las pruebas y obtenga la certificación de hardware de Windows, debe usar la versión más reciente del WDK para compilar el controlador.
Nota:
Las pruebas de Windows HLK para WLAN que usan puntos de acceso basados en software se admiten exclusivamente mediante NIC WLAN Atheros específicas. Los clientes de Windows HLK que prueban controladores WLAN deben usar un adaptador WLAN instalado en la máquina del controlador de AP para completar sus envíos. Solo se han probado específicamente dos dispositivos en el momento de la versión de Windows 8.1: Dlink DWA-552 y Dlink DWA-556. Es posible que otros modelos hayan funcionado en el pasado y puedan seguir funcionando, pero no se puede garantizar. Si tiene alguna pregunta al respecto, póngase en contacto con nosotros en wlanndt@microsoft.com.
Las pruebas que se van a ejecutar dependen de las funcionalidades del dispositivo o sistema que está probando. Las pruebas tardan aproximadamente entre 36 y 40 horas en ejecutarse. Estos tiempos representan resultados totalmente superados. Los errores en cualquier prueba o reinicio debido a bloqueos agregan tiempo adicional a las pruebas. Estos tiempos pueden variar según la plataforma y el rendimiento de las máquinas individuales que se usan en las pruebas.
Configuración de Windows HLK para pruebas de dispositivos WLAN
Una configuración de Windows HLK para las pruebas de dispositivos WLAN consta de los siguientes componentes:
Un equipo que ejecute Windows HLK Studio. A través de esta aplicación, puede controlar y configurar el controlador de Windows HLK para enviar trabajos a los clientes de Windows HLK en el grupo de sistemas de Windows HLK. Todos los requisitos para un envío de Windows HLK para WLAN se aplican cuando se configura el trabajo de ejecución de pruebas de Windows HLK.
Un equipo del controlador de Windows HLK. Este equipo debe ejecutar Windows Server. Para obtener más información, consulte Requisitos previos de Windows HLK. (En muchos casos, este equipo puede ser el mismo que ejecuta Windows HLK Studio). Este componente reserva clientes de Windows HLK en el grupo de sistemas para un trabajo de prueba. En la Figura 1 Configuración de WLAN, la máquina de controlador de Windows HLK y Windows HLK Studio se representan como una máquina.
Un dispositivo sometido a prueba (DUT), que es un equipo que ejecuta el sistema operativo y la arquitectura deseados para los que está buscando la certificación y en el que está instalado el dispositivo para la certificación. Debe instalar el cliente de Windows HLK en esta máquina.
Un dispositivo de soporte técnico bajo prueba (SUT), que es un equipo que ejecuta la misma versión y arquitectura de procesador de Windows que el DUT. El SUT también debe tener instalado el mismo dispositivo WLAN y ejecutar la misma versión del controlador que el DUT.
Un controlador de AP, que es una máquina que ejecuta la misma arquitectura de procesador de Windows que el DUT y SUT. Esta máquina debe tener instalados adaptadores WLAN compatibles (se recomienda Dlink DWA-552) y dos adaptadores Ethernet, uno de los cuales debe ser capaz de alcanzar 1 Gbps. Debe instalar el cliente de Windows HLK en esta máquina.
Dos enrutadores ASUS RT-N66U o ASUS RT-AC66U o dos enrutadores Aruba 515 o 535 AP. Consulte la Figura 1 Configuración de WLAN para obtener detalles de configuración y disposición física de los enrutadores.
Un enrutador/punto de acceso compatible con 802.11AC. Consulte la Figura 1 Configuración de WLAN para obtener detalles de configuración y disposiciones físicas. El enrutador 802.11AC debe admitir al menos el mismo número de antenas, flujos espaciales y rendimiento máximo que el DUT. El uso de un enrutador 802.11AC que no admite suficiente rendimiento producirá un error en las pruebas de rendimiento 802.11. Puede usar la banda de 2,4 Ghz del enrutador 802.11AC como AP para las pruebas Wlan L1 y fundamentales del dispositivo. Debe configurarlo con WPA2 Personal y un cifrado AES. Los valores predeterminados de estas pruebas usan un ssid de kitstestssid y una contraseña de password.
Un punto de acceso compatible con 802.11w. Este elemento no cambia de las versiones anteriores de Windows HLK para WLAN y se puede usar el punto de acceso usado anteriormente.
Un punto de acceso compatible con 6 GHz. Una red debe configurarse en la banda de 6 GHz solo para evitar la conexión en otra banda durante las pruebas. Este punto de acceso no es necesario si el DUT no es un dispositivo compatible con 6 GHz.
Un punto de acceso compatible con Wi-Fi 7 y funcionamiento multienlace. Debe configurarse con una red Wi-Fi 7 MLO WPA3 que pueda establecer al menos dos enlaces. Normalmente puede ser el mismo punto de acceso físico que el AP compatible con 6 GHz mencionado anteriormente. Este punto de acceso no es necesario si el DUT no admite 802.11be.
Nota:
Windows Vista y versiones anteriores de Windows están en desuso y no se admiten para ningún rol en la configuración de prueba.

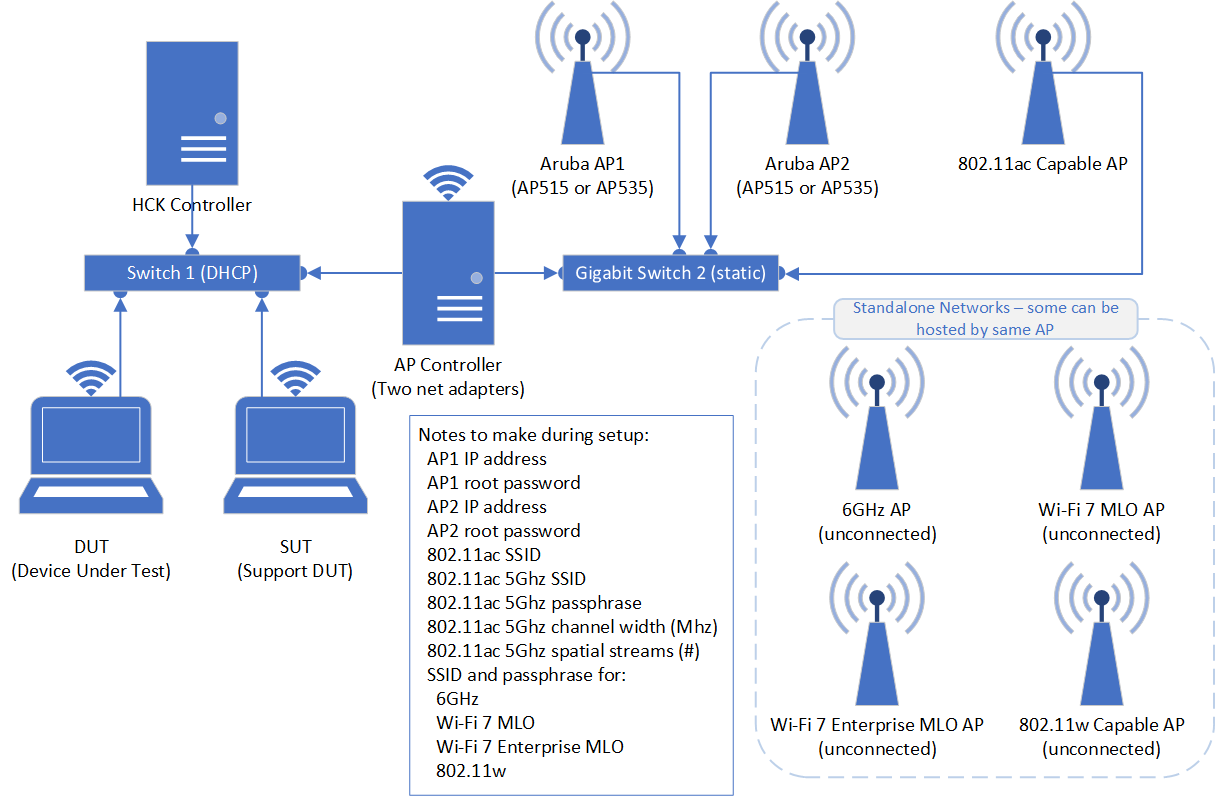

La Figura 1 Configuración de WLAN muestra la configuración de WLAN:
Preparación para las pruebas de LAN inalámbrica (802.11)
Preparación para RT-N66U o RT-AC66U (AP1 y AP2):
Actualmente, estos dispositivos no admiten 802.11ax, WPA3 ni abierto mejorado. Use los dispositivos Aruba que se describen a continuación para probar estas características.
Asegúrese de que usa la versión de firmware 3.0.0.4.376 o anterior. Puede que las nuevas unidades tengan una versión de firmware compatible lista para usar. (Se recomienda mantener una copia del firmware en funcionamiento disponible).
Debe configurar previamente AP1 y AP2 antes de conectarlos. Puede usar el controlador de AP o una máquina independiente para realizar la configuración. Durante este proceso, asegúrese de que el equipo está conectado solo a los puertos LAN del enrutador mediante la red Ethernet.
Al configurar una nueva API por primera vez, se recomienda omitir el Asistente para configuración en los AP; para ello, vaya directamente a: http://192.168.1.1/index.asp .
Los puertos WAN/Internet en AP1 y AP2 deben configurarse en la sección WAN de Configuración avanzada mediante un tipo de conexión de IP estática. La dirección IP estática usada debe estar en la subred del conmutador gigabit 2. (Por ejemplo: 192.168.100.0/255.255.255.0) El conmutador 1 y el conmutador 2 deben usar subredes IP independientes y no superpuestas.
La página de configuración de WAN requiere que se rellenen los campos Puerta de enlace predeterminada, Servidor DNS 1 y Servidor DNS 2. Para facilitar la configuración, se recomienda introducir la dirección IP estática de Nic 2 en el controlador de AP (que debe estar en el mismo intervalo de subredes que la configuración de IP de WAN).
Debe deshabilitar el firewall en la sección Firewall de Configuración avanzada.
Debe habilitar Telnet en la pestaña Sistema de la sección Administración de Configuración avanzada en AP1 y AP2.
Para fines de depuración desde el controlador de AP, se recomienda encarecidamente habilitar el acceso web desde WAN en la pestaña Sistema de la sección Administración de Configuración avanzada en AP1 y AP2.
Importante
Cuando las pruebas se ejecutan por primera vez, deshabilitan todos los puertos LAN en ambos enrutadores ASUS. Se espera que esto sea así. Si desea conectarse a los AP para comprobar la configuración durante las pruebas, use el controlador de AP y conéctese a través del puerto WAN mediante la dirección IP estática aprovisionada. Las pruebas habilitan los puertos LAN de cada AP según sea necesario durante las pruebas. Si necesita conectarse a un puerto LAN para realizar pruebas, detenga la ejecución de las pruebas y apague y encienda manualmente el AP. Esto vuelve a habilitar los puertos LAN hasta que se inicie la prueba siguiente.
Puede solucionar problemas de la capacidad de las pruebas para conectarse a los AP mediante Telnet.exe para conectarse a ambos enrutadores en la dirección IP WAN desde el controlador de AP. Si no puede conectarse a ninguno de los AP desde el controlador de AP mediante la dirección IP WAN, el nombre de usuario de admin y la contraseña que configuró (la contraseña predeterminada es admin), las pruebas no se pueden conectar y producirán errores.
Estos pasos de preparación no se aplican al enrutador de 802.11 AC en la configuración. Para el enrutador 802.11AC, configúrelo para que coincida con el ancho de banda máximo y las secuencias espaciales que admite el dispositivo.
Preparación de Aruba (AP1 y AP2):
Los AP de Aruba admitidos actualmente son 515 y 535 que ejecutan ArubaOS Instant 8.5.0.0.
En una instalación normal, los AP de Aruba se configuran en un "enjambre" con un AP designado como controlador y los demás clientes. En este caso, los cambios de configuración de AP se aplican al controlador y (finalmente) se exportan a los clientes adecuados. Como el sistema del controlador de AP configura cada AP de forma independiente, esta configuración de controlador/cliente no funcionará para las pruebas de HLK para WLAN. En su lugar, los AP deben convertirse del modo Administrado a Independiente.
Asignación del AP a una dirección IP estática
Para configurar un nuevo AP de Aruba independiente, desconéctelo de la red, conecte el cable USB en un PC y...
Use Administrador de dispositivos para determinar en qué puerto COM se conecta el AP.
Inicie PuTTY, seleccione Serie y escriba el puerto COM.
Apague y encienda el AP
Antes de que se inicie el arranque, hay una pausa de 2 segundos para pulsar Retorno y detener el arranque.
Una vez que el arranque se ha detenido, se encuentra en una sesión de terminal en modo de comando especial. Úselo para asignar una dirección IP estática:
apboot> factory_reset (opcional)
apboot> setenv ipaddr 192.168.s.n (use la subred del conmutador de Gigbit 2)
apboot> setenv netmask 255.255.255.0
apboot> setenv gatewayip 192.168.s.cc (la dirección IP del controlador de AP)
apboot> saveenv
apboot> printenv
apboot> boot (tarda unos 3 minutos)
Conversión a Aruba Instant OS
El modo independiente solo es compatible con el sistema operativo Aruba Instant. Al iniciar sesión en la web en un sistema operativo no de Instant, verá la página Aprovisionamiento de punto de acceso para forzar la actualización:
Inicie sesión en la interfaz web. El inicio de sesión predeterminado es admin/admin o admin/serial#.
Vaya a la nueva imagen del sistema operativo. (Debe ser única en el equipo local).
Seleccione Guardar y Actualizar ahora.
Inmediatamente después de la actualización correcta, se reiniciará el AP.
Activación de Telnet y conversión al modo independiente
Una vez que el AP esté ejecutando Instant, realice los pasos de configuración finales:
Inicie sesión en la interfaz web. El inicio de sesión predeterminado es admin/admin o, si el AP se acaba de actualizar, admin/serial#.
Si el AP se acaba de actualizar, verá una página de Restablecer contraseña predeterminada. Escriba la nueva contraseña, haga clic en Aceptar y vuelva a iniciar sesión con la nueva contraseña.
Habilite el acceso a Terminal (telnet):
Configuración>Sistema>Mostrar opciones avanzadas>General>Terminal Server
Establezca la dirección IP estática (solo es necesario si la dirección IP cambia).
Configuración>Puntos de acceso> Seleccionar MAC de AP >Editar (lápiz) >Especificar estáticamente
Convertir a independiente:
Mantenimiento>Convertir
Convertir uno o más puntos de acceso a> AP independiente
Punto de acceso para convertir> Seleccione MAC de AP en la lista desplegable (normalmente es la única)
Convertir¿Desea continuar?> Aceptar
Configuración y preparación de la topología:
Cada línea de la Figura 1. Configuración de WLAN representa un cable Ethernet conectado.
(Solo ASUS) AP1 y AP2 deben estar conectados al conmutador de Gigabit 2 mediante el puerto WAN/Internet.
(Solo ASUS) Se requiere el cable Ethernet entre los puertos LAN en AP1 y AP2. La conexión puede estar entre cualquier puerto LAN de AP1 a cualquier puerto LAN en AP2.
El controlador de AP requiere dos adaptadores LAN. Un adaptador LAN (Nic 1) se conecta al conmutador de Gigabit 1 y el segundo adaptador LAN (Nic 2) se conecta al conmutador de Gigabit 2. Nic 2 debe ser un adaptador gigabit y no puede ser un adaptador Ethernet USB. Este adaptador se usa para medir el rendimiento de 802.11AC. La dirección IP de Nic 1 debe asignarse mediante DHCP. La dirección IP de Nic 2 debe asignarse estáticamente. Este método de asignación permite a las pruebas identificar los adaptadores.
No use el mismo espacio de direcciones IP para el conmutador de Gigabit 1 y el conmutador de Gigabit 2. Deben contener máscaras de IP/subred que no se superpongan. Además, debe usar DHCP para la asignación de direcciones en el conmutador de Gigabit 1 (puede ser la misma red que suele usar para otras pruebas ed HLK) y el intervalo IP para el conmutador de Gigabit 1 no debe estar en el intervalo de 192.168.x.x. Se recomienda usar 192.168.100.* para el direccionamiento en el conmutador Gigabit 2.
El DUT, SUT, controlador de AP y controlador de HLK necesitan conexiones LAN cableadas al conmutador de Gigabit 1. No puede ser el mismo conmutador que el conmutador de Gigabit 2. Un servicio DHCP debe proporcionar direcciones IP en el conmutador de Gigabit 1. Si el Nic 1 del controlador de AP no tiene asignada una dirección IP mediante DHCP, se producirá un error en las pruebas.
Cada dirección IP estática conectada al conmutador de Gigabit 2 debe ser única.
Figura 1. Programa de instalación de WLAN incluye algunas notas a tener en cuenta sobre direcciones IP, SSID, contraseñas, etc. Estos valores se le pedirán durante la ejecución de las pruebas.
Ambos adaptadores inalámbricos instalados en el DUT y SUT deben ser totalmente compatibles con Wifi-Direct. Se recomienda usar el mismo adaptador y controlador en DUT y SUT.
Para los dispositivos que admiten 802.11AC, tanto el DUT como el SUT deben contener el mismo adaptador inalámbrico y controlador.
Configuración del controlador de AP:
El controlador de AP necesita tener un adaptador WLAN para poder superar todas las pruebas de HLK para WLAN.
El controlador de AP requiere 2 adaptadores Ethernet. Uno de ellos debe admitir velocidades de gigabit.
El adaptador Ethernet que está conectado al conmutador 2 debe ser un adaptador Ethernet gigabit. Este requisito garantiza pruebas de rendimiento sin restricciones.
La arquitectura del sistema operativo del controlador de AP debe coincidir con la arquitectura del sistema operativo del DUT (32 bits para x86, 64 bits para AMD64).
El controlador de AP no requiere una arquitectura de procesador único. Este detalle se ajusta mediante la automatización de pruebas.
Configuración del grupo de HLK:
Después de configurar la topología de prueba, prepare los sistemas de prueba para las pruebas de dispositivos WLAN mediante los pasos siguientes:
Establezca las siguientes configuraciones de máquina mediante las instrucciones de configuración anteriores:
Un dispositivo de prueba en el DUT
Un dispositivo de prueba en el SUT
Un adaptador WLAN en el controlador de AP
Dos adaptadores Ethernet en el controlador de AP
Controlador de Windows HLK Studio y Windows HLK
En función del sistema operativo para el que está probando el dispositivo, instalar el sistema operativo se basa en los clientes de Windows HLK (tres equipos de prueba, es decir, DUT, SUT y equipo del controlador de AP), como se describe en la sección anterior.
Instale la máquina del controlador de HLK y HLK Studio en la máquina de Windows Server. Para obtener más información, consulte Paso 2: Instalación del cliente en los sistemas de prueba.
Instale los clientes HLK en tres equipos de prueba DUT, SUT y controlador de AP. Para obtener más información, consulte la Guía paso a paso de la certificación de hardware de Windows.
En el controlador de Windows HLK, haga clic en Inicio, Todos los programas, Kits de Windows, Kit de certificación de hardware y Windows HLK Studio.
Haga clic en Configuración y, a continuación, haga clic en Administración de máquinas.
Haga clic en Crear grupo de máquinas.
Escriba el nombre del grupo de máquinas en el campo Nuevo grupo y pulse Entrar. El nuevo grupo de máquinas debe aparecer como un nodo en $ (raíz).
Seleccione el grupo predeterminado. Las máquinas cliente de Windows HLK deben aparecer en la lista de Máquinas.
Mantenga pulsada la tecla CTRL y haga clic en cada una de las tres máquinas definidas para seleccionar las tres máquinas.
Arrastre las tres máquinas seleccionadas al grupo de máquinas recién creado.
En el nuevo grupo de máquinas, haga clic con el botón derecho en las tres máquinas. Haga clic en Cambiar estado de máquina y, a continuación, haga clic en Restablecer. Las máquinas cambiarán del estado No listo al estado inicializando y, a continuación, al estado Listo. Durante el proceso de inicialización, los dispositivos de la máquina se enumeran y catalogan. Es importante que todos los dispositivos se hayan instalado en este punto.
Puede configurar grupos adicionales en un controlador de Windows HLK replicando toda la topología y reiniciando con el paso 4.
Si usa una máquina de depuración con cada topología (en el caso de varias topologías), puede instalar copias independientes de Windows HLK Studio en máquinas adicionales para que más de un evaluador pueda compartir el mismo controlador. Use proyectos independientes para cada topología o grupo y use solo una topología por grupo.
Ejecución de pruebas de LAN inalámbrica (802.11) para la certificación
En el procedimiento siguiente se muestra cómo ejecutar las pruebas de dispositivos WLAN:
Abra Windows HLK Studio.
En la pestaña Proyecto, haga clic en Crear proyecto y asigne un nombre al proyecto.
Haga clic en la pestaña Selección.
Seleccione el nuevo grupo de máquinas en la lista desplegable de la parte superior izquierda y haga clic en Administrador de dispositivos. La lista se rellena con los nombres de todos los dispositivos instalados en las máquinas de ese grupo.
En la lista, busque el controlador WLAN que se está probando y marque la casilla situada junto a él.
Nota:
Puede haber más de un controlador WLAN en la lista. Asegúrese de comprobar el que está en el DUT. El nombre de la máquina aparece en la columna derecha.
Haga clic en la pestaña Pruebas. De forma predeterminada, se mostrarán todas las pruebas de certificación disponibles aplicables al dispositivo seleccionado.
Para filtrar la lista mostrada, haga clic en Ver por y seleccione opciones adicionales, como Básica, Funcional o Confiabilidad.
Solo se requieren pruebas de Certificación para el proceso de certificación; sin embargo, la ejecución de pruebas básicas y funcionales proporciona un conjunto específico de pruebas importantes desde el punto de vista funcional.
Seleccione la prueba que va a ejecutar marcando la casilla situada a su izquierda. Haga clic en Ejecutar selección. Se le pedirá que agregue parámetros adicionales. (También puede marcar la casilla situada junto a varias pruebas).
No todos los parámetros se usan para todas las pruebas. Solo se muestran los parámetros necesarios para las pruebas seleccionadas. Para ver descripciones detalladas de los parámetros, mantenga el puntero del mouse sobre el nombre del parámetro. Muchos de los parámetros se obtendrán de las notas de topología mencionadas anteriormente. Si pulsa la tecla F1 mientras hay seleccionada una prueba, se muestra información detallada sobre esa prueba y sus parámetros.
La sección Conjunto de máquinas siempre está presente para las pruebas funcionales y de confiabilidad. En esta sección se representan los recursos de máquina necesarios para ejecutar las pruebas. Debe gestionar todos los símbolos "!" antes de hacer clic en Aceptar.
Seleccione el nombre de la primera prueba de la lista (si hay más de una).
En el menú Rol, seleccione Cliente: la máquina DUT ya debe estar seleccionada y atenuada.
En el menú Rol, seleccione Soporte y marque la casilla situada junto a la máquina SUT.
En el menú Rol, seleccione Ap y marque la casilla situada junto a la máquina de AP.
Haga clic en Aceptar para programar. Puede supervisar el progreso detallado de las pruebas en Windows HLK Manager o simplemente ver como se muestra cada resultado de la prueba en la columna Estado.
Visualización de los resultados y los archivos de registro
Los resultados y los registros se pueden ver a través de Windows HLK Manager o Windows HLK Studio.
En Windows HLK Manager, haga clic en Exploradores y, a continuación, haga clic en Monitor de trabajos.
Cuando las máquinas cliente completen trabajos de prueba, puede recopilar información del marco Estado de ejecución del trabajo haciendo clic con el botón derecho en un trabajo para consultar los errores, informes de trabajos o informes de resultados. También puede hacer clic en Examinar registros de trabajos para acceder a los resultados de las pruebas.
En HLK Studio, haga clic en la pestaña Resultados. Consulte la columna Estado para supervisar los resultados de cada prueba. Puede elegir cada columna para ordenar los resultados. Si se supera una prueba, verá una marca de verificación verde; si se produce un error, verá una X roja. Para obtener información más detallada sobre cómo visualizar los registros, consulte Paso 7: Visualización de los resultados de las pruebas y los archivos de registro.
Creación de un paquete
Después de superar todas las pruebas necesarias, está listo para crear un paquete de envío .hlkx para la certificación.
Windows HLK Studio admite la creación de paquetes, por lo que no es necesario usar una herramienta de envío independiente. La característica de creación de paquetes le permite agregar los archivos de recursos necesarios para completar la certificación. Para obtener instrucciones detalladas sobre cómo crear un paquete, consulte Paso 8: Creación de un paquete de envío.
Notas y solución de problemas del firmware RT-N66U
Las pruebas están diseñadas para funcionar con los AP RT-N66U vB1 que tienen al menos la versión de firmware 3.0.0.4.376. La adquisición de nuevos dispositivos RT-N66U podría cumplir este requisito sin necesidad de actualizar el firmware. Si los dispositivos adquiridos cumplen este requisito, puede empezar a realizar pruebas en cuanto complete las instrucciones de configuración descritas en este tema. Los dispositivos que vienen con una versión posterior del firmware podrían ser compatibles. Baje a la versión 3.0.0.4.376 solo en caso de problemas confirmados o comunicación de Microsoft.
Se recomienda encarecidamente guardar una copia de seguridad del software necesario para recuperar los AP, así como algunas versiones de firmware. Asegúrese de tener copias de seguridad de lo siguiente:
Utilidad de restauración de firmware de ASUS
Versión del firmware de ASUS RT-N66U B1 3.0.0.4.376 (si está disponible)
Versión actual o más reciente del firmware de ASUS RT-N66U B1
Puede descargar estos elementos de la siguiente manera:
Vaya al sitio oficial de soporte técnico global de Asus y haga clic en Acceder al centro de descargas.
Escriba RT-N66U y haga clic en Buscar.
Haga clic en RT-N66U (Ver.B1) (o versión aplicable que coincida con su versión).
Junto a SO:, seleccione Windows 10 en el menú desplegable del sistema operativo. Compare la arquitectura con la del equipo que usa para las actualizaciones de los AP.
Haga clic en + situado junto a Utilidades y descargue la utilidad de restauración de firmware más reciente disponible.
Haga clic en + situado junto a Firmware y descargue la Versión del firmware de ASUS RT-N66U B1 3.0.0.4.376.
También puede descargar el firmware más reciente disponible para usarlo en otro momento.
Solución de problemas de firmware de AP
Advertencia
La aplicación de nuevo firmware a los dispositivos de consumidor puede a veces, aunque rara vez, causar daños permanentes. Debes leer el manual del dispositivo que viene con su enrutador y tener cuidado al instalar un nuevo firmware en un dispositivo. Los pasos detallados, especialmente sobre el restablecimiento 30-30-30, son necesarios antes de instalar.
La forma más fiable de instalar firmware en un dispositivo RT-N66U es mediante la Utilidad de restauración de firmware. También puede actualizar el firmware mediante la interfaz web. Consulte el manual del dispositivo para obtener instrucciones. Para actualizar el firmware mediante la herramienta de restauración, se requieren los pasos siguientes. (Estos pasos también se pueden encontrar en el manual, en Restauración del firmware.
Quite la alimentación del dispositivo.
Mantenga pulsado el botón Restablecer en el dispositivo.
Encienda o conecte el dispositivo manteniendo pulsado el botón de restablecimiento durante 8 segundos.
Suelte el botón de restablecimiento cuando el LED de alimentación haya comenzado a parpadear encendiéndose y apagándose.
Conectar un equipo a uno de los puertos LAN del dispositivo (no conecte ningún otro puerto durante este proceso).
Cambie la dirección IP del equipo a 192.168.1.4 con una máscara de subred de 255.255.255.0 y ninguna dirección de puerta de enlace.
Inicie la utilidad de restauración del firmware de Asus.
En la utilidad de restauración de firmware, busque la imagen de firmware que descargó (versión 3.0.0.4.376 o anterior).
Haga clic en el botón Upload .
Si la carga se realiza correctamente, aparecerán varias barras de progreso. La primera barra de progreso muestra la carga de la imagen en el dispositivo; las barras de progreso adicionales muestran el proceso de actualización general.
No use el dispositivo, no pulse ningún botón ni quite la alimentación mientras se actualiza el dispositivo. Le recomendamos que lo deje trabajar durante 15 minutos.
Una vez que la actualización se haya realizado correctamente, puede quitar la dirección IP estática del equipo y acceder al servidor web de dispositivos en http://192.168.1.1/index.asp para comprobar si la actualización se ha realizado correctamente.
Importante
Cada vez que actualice el firmware, después de que el dispositivo haya terminado la actualización y se haya reiniciado, debe restablecer la configuración de NVRAM realizando un restablecimiento 30-30-30. Estos son los pasos para hacerlo:
Cuando el dispositivo esté encendido y en ejecución, mantenga pulsado el botón WPS durante 30 segundos.
Mientras continúa manteniendo pulsado el botón WPS, desconecte el dispositivo y déjelo desconectado durante 30 segundos.
Mientras continúa manteniendo pulsado el botón WPS, vuelva a conectar el dispositivo y espere 30 segundos más (90 segundos en total).
Suelte el botón WPS. Esto hará que todos los LED parpadeen encendiéndose y apagándose de nuevo. El dispositivo se reinicia y pasa por un prolongado proceso de configuración interna y de nuevo vuelve a ser funcional.
Después de reiniciar el enrutador para responder a las solicitudes web, puede continuar con los pasos de preparación documentados anteriormente a partir de aquí: http://192.168.1.1/index.asp .
Si un dispositivo deja de funcionar por cualquier motivo, o específicamente debido a un intento anterior de instalar un firmware que no era compatible, pruebe primero con las siguientes instrucciones antes de sustituir el dispositivo:
Con el dispositivo encendido, realice las instrucciones de restablecimiento 30-30-30 enumeradas anteriormente con una modificación:
Una vez transcurridos los 90 segundos de mantener pulsado el botón WPS y quitar/volver a aplicar la alimentación, en cuanto todos los LED del dispositivo se enciendan y luego se apaguen, quite inmediatamente la alimentación lo antes posible.
Antes de conectar el dispositivo de nuevo, mantenga pulsado el botón de restablecimiento (no wps) y, a continuación, continúe conectando el dispositivo. Mantenga pulsado el botón de restablecimiento durante al menos 8 segundos, pero no más de 10.
El LED de alimentación debe parpadear lentamente. Si no es así, repita las instrucciones anteriores.
Siga las instrucciones de restauración de firmware enumeradas anteriormente para restaurar el firmware predeterminado o el firmware recién descargado.
