Liniendiagramm

Gilt für: ✅Microsoft Fabric✅Azure Data Explorer

Bei visuellen Elementen vom Typ „Liniendiagramm“ handelt es sich um den einfachsten Diagrammtyp. Die erste Spalte der Abfrage muss numerisch sein und wird als x-Achse verwendet. Andere numerische Spalten werden als y-Achsen verwendet. In Liniendiagrammen werden Veränderungen für kurze und lange Zeiträume nachverfolgt. Bei kleineren Veränderungen sind Liniendiagramme besser geeignet als Balkendiagramme.

Hinweis

Diese Visualisierung kann nur im Kontext des Renderoperators verwendet werden.

Syntax

T|renderlinechart [with(propertyName=propertyValue [, ...] ] )

Erfahren Sie mehr über Syntaxkonventionen.

Parameter

Name	Type	Erforderlich	Beschreibung
T	string	✔️	Eingabetabellenname.
propertyName, propertyValue	string		Eine durch Trennzeichen getrennte Liste von Schlüsselwert-Eigenschaftspaaren. Siehe unterstützte Eigenschaften.

Unterstützte Eigenschaften

Alle Eigenschaften sind optional.

PropertyName	PropertyValue
accumulate	Gibt an, ob der Wert der einzelnen Measures allen Vorgängern (true oder false) hinzugefügt wird.
legend	Gibt an, ob eine Legende angezeigt werden soll (visible oder hidden).
series	Durch Trennzeichen getrennte Liste von Spalten, deren kombinierte Werte pro Datensatz die Reihen definieren, zu denen der Datensatz gehört.
ymin	Der Minimalwert, der auf der Y-Achse angezeigt werden soll.
ymax	Der Maximalwert, der auf der Y-Achse angezeigt werden soll.
title	Der Titel der Visualisierung (vom Typ string).
xaxis	Skalierungsart der x-Achse (linear oder log).
xcolumn	Gibt an, welche Spalte im Ergebnis für die x-Achse verwendet wird.
xtitle	Der Titel der x-Achse (vom Typ string).
yaxis	Skalierungsart der y-Achse (linear oder log).
ycolumns	Durch Trennzeichen getrennte Liste von Spalten, die aus den Werten bestehen, die pro Wert der x-Spalte bereitgestellt werden.
ysplit	So teilen Sie die Visualisierung in mehrere Y-Achsenwerte auf. Weitere Informationen finden Sie unter ysplit "Property".
ytitle	Der Titel der y-Achse (vom Typ string).

ysplit-Eigenschaft

Diese Visualisierung unterstützt das Aufteilen in mehrere Y-Achsenwerte:

ysplit	Beschreibung
none	Für alle Reihendaten wird eine einzelne y-Achse angezeigt. (Standardwert)
axes	Es wird ein einzelnes Diagramm mit mehreren y-Achsen angezeigt (eine Achse pro Reihe).
panels	Für jeden ycolumn Wert wird ein Diagramm gerendert. Maximal fünf Panels.

Beispiele

Das Beispiel in diesem Abschnitt zeigt, wie Sie die Syntax verwenden, um Ihnen bei den ersten Schritten zu helfen.

In den Beispielen in diesem Artikel werden öffentlich verfügbare Tabellen verwendet, z. B. die Tabelle StormEvents in der Wetteranalyse Beispieldaten.

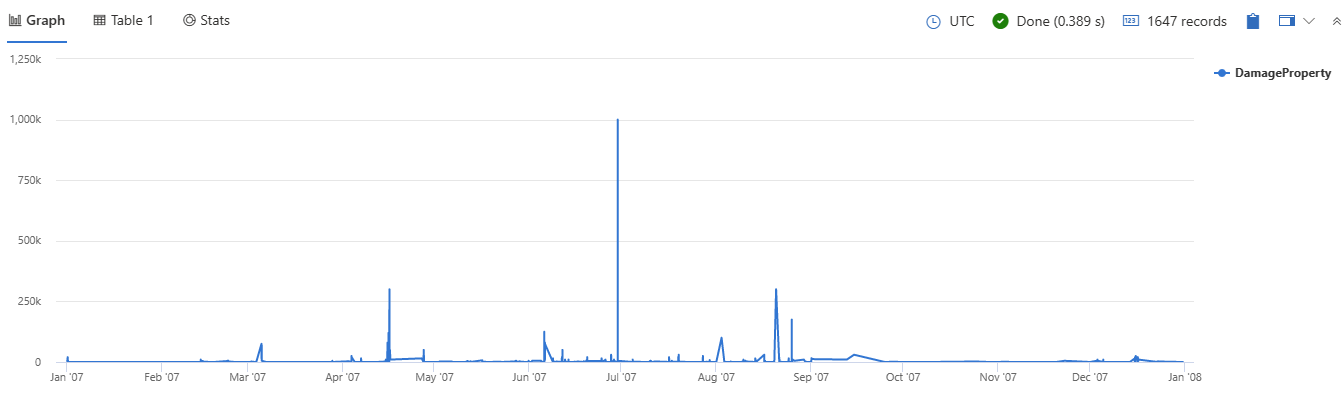

Rendern eines Liniendiagramms

Diese Abfrage ruft Sturmereignisse in Virginia ab, konzentriert sich auf die Startzeit und den Sachschaden und zeigt diese Informationen dann in einem Liniendiagramm an.

StormEvents
| where State=="VIRGINIA"
| project StartTime, DamageProperty
| render linechart

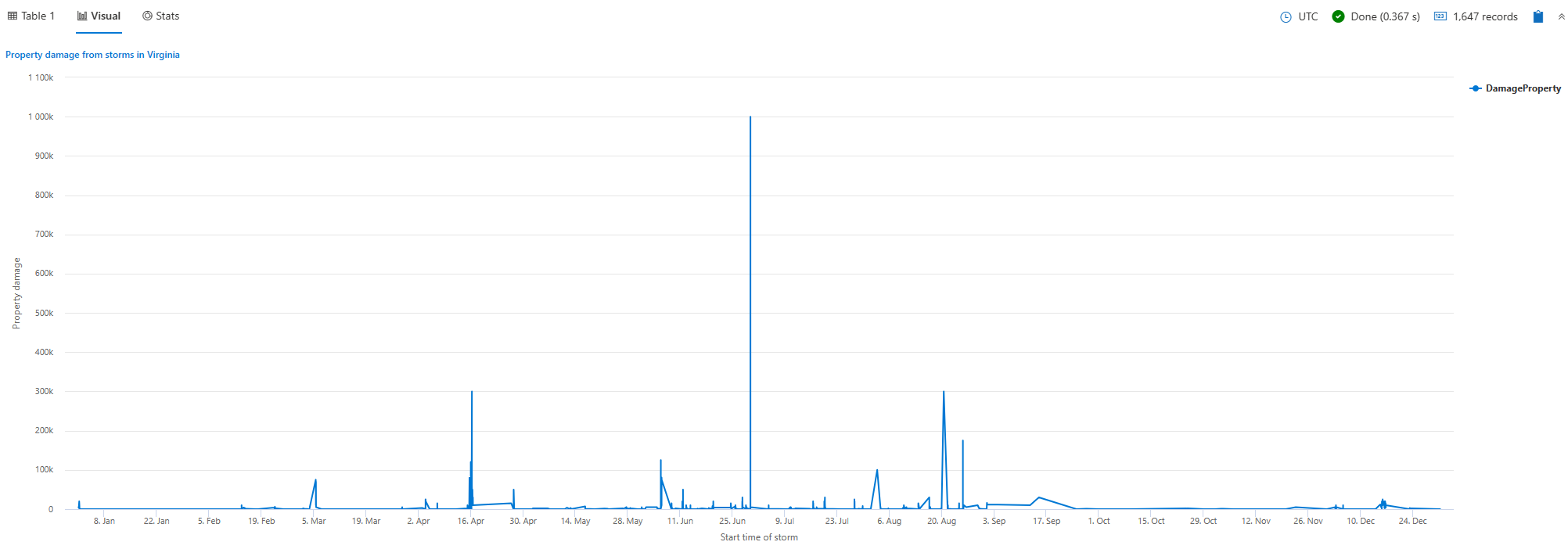

Beschriften eines Liniendiagramms

Diese Abfrage ruft Sturmereignisse in Virginia ab, konzentriert sich auf die Startzeit und den Sachschaden und zeigt diese Informationen dann in einem Liniendiagramm mit angegebenen Titeln an, um klarheit und präsentationsstärker zu sein.

StormEvents
| where State=="VIRGINIA"
| project StartTime, DamageProperty
| render linechart
    with (
    title="Property damage from storms in Virginia",
    xtitle="Start time of storm",
    ytitle="Property damage"
    )

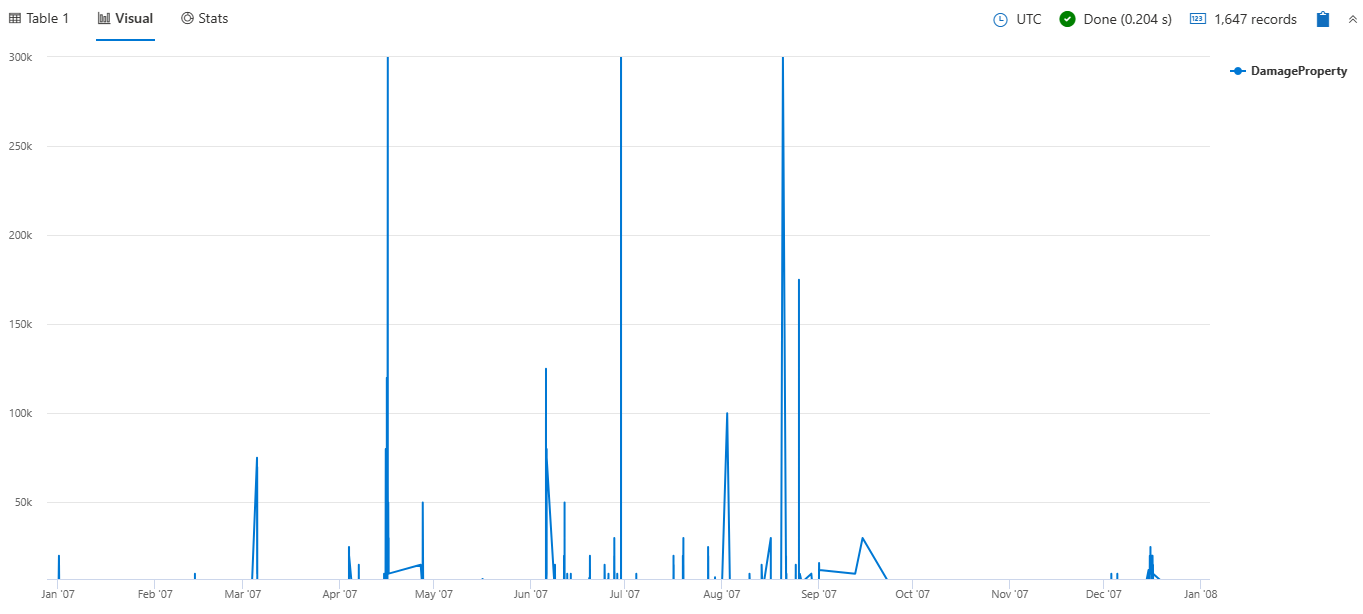

Auf der Y-Achse angezeigte Grenzwerte

Diese Abfrage ruft Sturmereignisse in Virginia ab, konzentriert sich auf die Startzeit und den Sachschaden und zeigt diese Informationen dann in einem Liniendiagramm mit angegebenen y-Achsen-Grenzwerten an, um die Daten besser zu visualisieren.

StormEvents
| where State=="VIRGINIA"
| project StartTime, DamageProperty
| render linechart with (ymin=7000, ymax=300000)

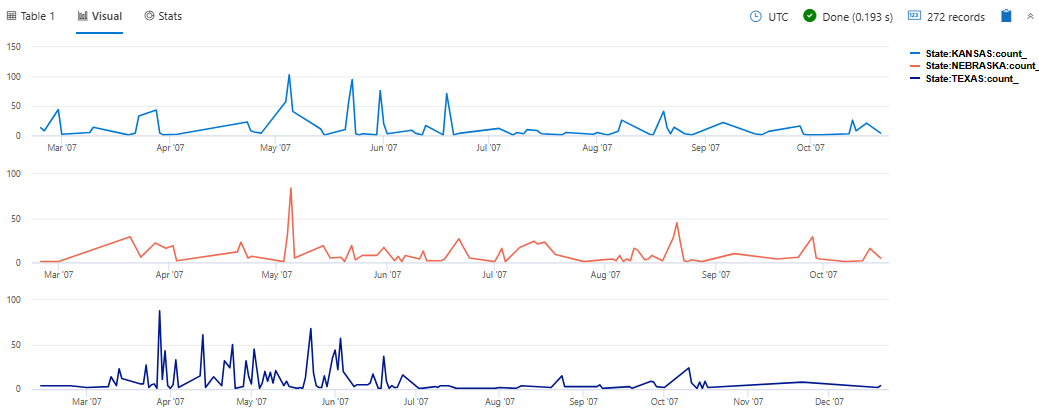

Anzeigen mehrerer y-Achsen

Diese Abfrage ruft Hagelereignisse in Texas, Nebraska und Kansas ab. Es zählt die Anzahl der Hagelereignisse pro Tag für jeden Zustand und zeigt diese Informationen dann in einem Liniendiagramm mit separaten Panels für jeden Zustand an.

StormEvents
| where State in ("TEXAS", "NEBRASKA", "KANSAS") and EventType == "Hail"
| summarize count() by State, bin(StartTime, 1d)
| render linechart with (ysplit=panels)
