Flächendiagramm

Gilt für: ✅Microsoft Fabric✅

Visuelle Elemente vom Typ „Flächendiagramm“ zeigen eine Zeitreihenbeziehung. Die erste Spalte der Abfrage muss numerisch sein und wird als x-Achse verwendet. Andere numerische Spalten werden als y-Achsen verwendet. Anders als bei Liniendiagrammen wird bei Flächendiagrammen auch das Volumen visuell dargestellt. Flächendiagramme eignen sich ideal für die Angabe der Änderung zwischen verschiedenen Datasets.

Hinweis

Diese Visualisierung kann nur im Kontext des Renderoperators verwendet werden.

Syntax

T|renderareachart [with(propertyName=propertyValue [, ...]])

Erfahren Sie mehr über Syntaxkonventionen.

Parameter

Name	Type	Erforderlich	Beschreibung
T	string	✔️	Eingabetabellenname.
propertyName, propertyValue	string		Eine durch Trennzeichen getrennte Liste von Schlüsselwert-Eigenschaftspaaren. Siehe unterstützte Eigenschaften.

Unterstützte Eigenschaften

Alle Eigenschaften sind optional.

PropertyName	PropertyValue
accumulate	Gibt an, ob der Wert jedes Measures allen seinen Vorgängern hinzugefügt wird. (true oder false)
kind	Weitere Erläuterung der Visualisierungsart. Weitere Informationen finden Sie unter kind "Property".
legend	Gibt an, ob eine Legende angezeigt werden soll (visible oder hidden).
series	Durch Trennzeichen getrennte Liste von Spalten, deren kombinierte Werte pro Datensatz die Reihen definieren, zu denen der Datensatz gehört.
ymin	Der Minimalwert, der auf der Y-Achse angezeigt werden soll.
ymax	Der Maximalwert, der auf der Y-Achse angezeigt werden soll.
title	Der Titel der Visualisierung (vom Typ string).
xaxis	Skalierungsart der x-Achse (linear oder log).
xcolumn	Gibt an, welche Spalte im Ergebnis für die x-Achse verwendet wird.
xtitle	Der Titel der x-Achse (vom Typ string).
yaxis	Skalierungsart der y-Achse (linear oder log).
ycolumns	Durch Trennzeichen getrennte Liste von Spalten, die aus den Werten bestehen, die pro Wert der x-Spalte bereitgestellt werden.
ysplit	So teilen Sie die Y-Achsenwerte für mehrere Visualisierungen auf.
ytitle	Der Titel der y-Achse (vom Typ string).

ysplit-Eigenschaft

Diese Visualisierung unterstützt das Aufteilen in mehrere Y-Achsenwerte:

ysplit	Beschreibung
none	Für alle Datenreihen wird eine einzelne Y-Achse angezeigt. (Standard)
axes	Ein einzelnes Diagramm wird mit mehreren Y-Achsen (eine pro Datenreihe) angezeigt.
panels	Für jeden ycolumn Wert wird ein Diagramm gerendert. Maximal fünf Panels.

kind-Eigenschaft

Diese Visualisierung kann weiter ausgearbeitet werden, indem die kind Eigenschaft bereitgestellt wird. Die unterstützten Werte dieser Eigenschaft sind:

Wert vom Typ kind	Beschreibung
default	Jeder „Bereich“ steht für sich selbst.
unstacked	Wie in default.
stacked	Stapelt „Bereiche“ auf der rechten Seite.
stacked100	Stapelt „Bereiche“ auf der rechten Seite und streckt diese auf die gleiche Breite wie die anderen.

Beispiele

Das Beispiel in diesem Abschnitt zeigt, wie Sie die Syntax verwenden, um Ihnen bei den ersten Schritten zu helfen.

In den Beispielen in diesem Artikel werden öffentlich verfügbare Tabellen verwendet, z. B. die Tabelle StormEvents in der Wetteranalyse Beispieldaten.

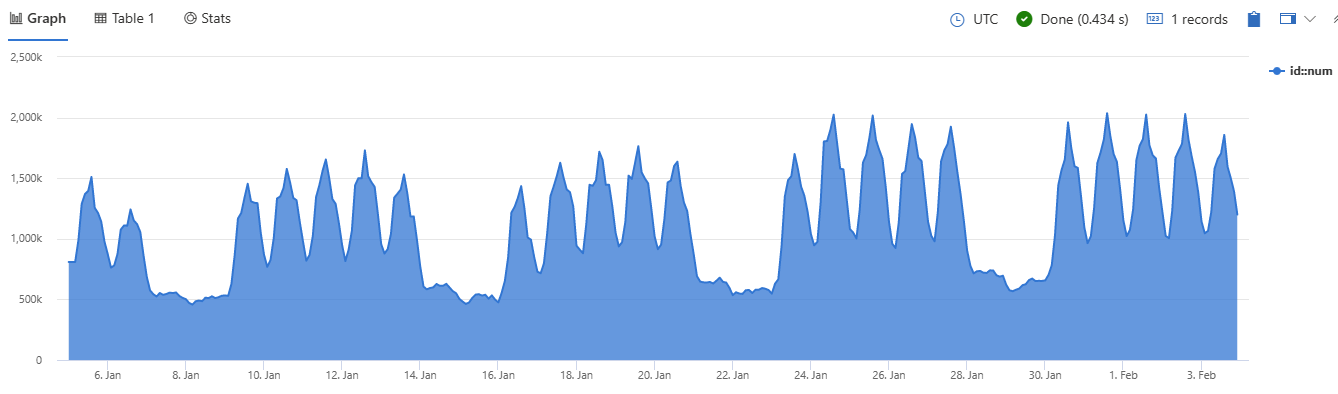

Einfaches Flächendiagramm

Das folgende Beispiel zeigt eine einfache Flächendiagrammvisualisierung.

demo_series3
| render areachart

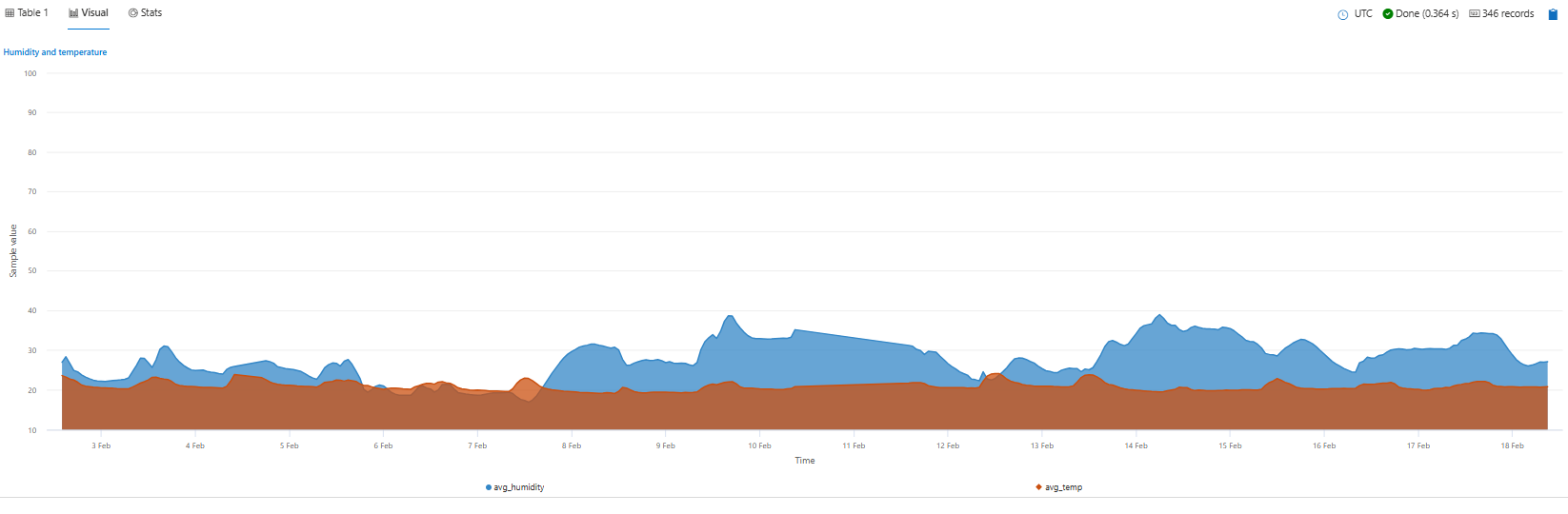

Flächendiagramm mit Eigenschaften

Das folgende Beispiel zeigt ein Flächendiagramm mit mehreren Eigenschafteneinstellungen.

OccupancyDetection
| summarize avg_temp= avg(Temperature), avg_humidity= avg(Humidity) by bin(Timestamp, 1h)
| render areachart
    with (
        kind = unstacked,
        legend = visible,
        ytitle ="Sample value",
        ymin = 10,
        ymax =100,
        xtitle = "Time",
        title ="Humidity and temperature"
    )

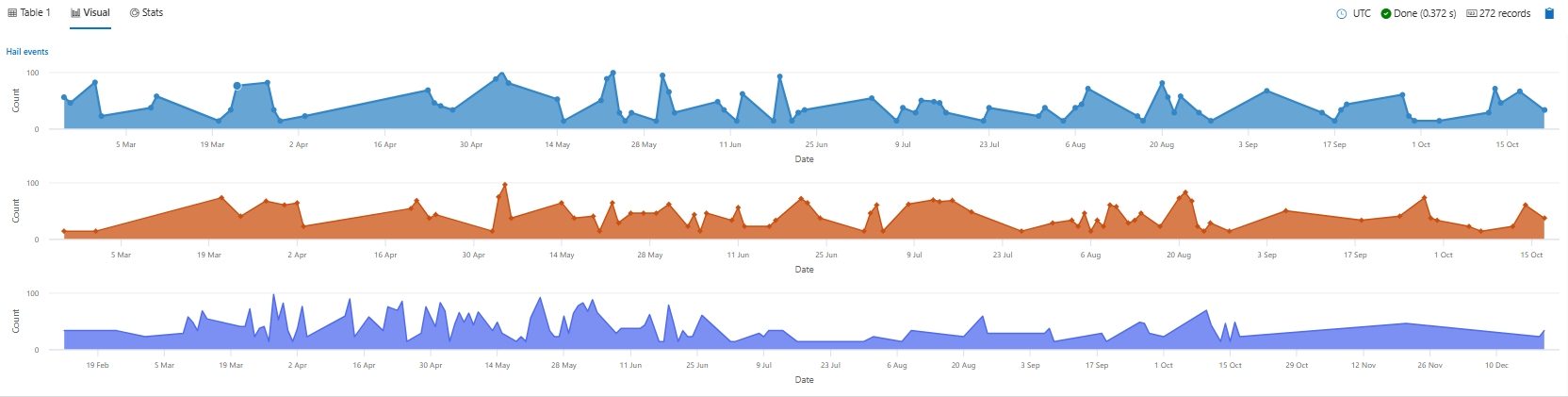

Flächendiagramm mit geteilten Bereichen

Das folgende Beispiel zeigt ein Flächendiagramm mit geteilten Panels. In diesem Beispiel wird die eigenschaft ysplit auf panelsfestgelegt.

StormEvents
| where State in ("TEXAS", "NEBRASKA", "KANSAS") and EventType == "Hail"
| summarize count=count() by State, bin(StartTime, 1d)
| render areachart
    with (
        ysplit= panels,
        legend = visible,
        ycolumns=count,
        yaxis =log,
        ytitle ="Count",
        ymin = 0,
        ymax =100,
        xaxis = linear,
        xcolumn = StartTime,
        xtitle = "Date",
        title ="Hail events"
    )
