Schritt 3: Hinzufügen von Ports zur Orchestrierung

Dauer: 10 Minuten

Ziel: In diesem Schritt fügen Sie der EAIProcess-Orchestrierung drei Ports hinzu und konfigurieren sie.

Zweck: Ports geben an, wie Ihre Orchestrierung Nachrichten an andere Geschäftsprozesse sendet und von diesen empfängt. Jeder Port besitzt einen Typ, eine Richtung und eine Bindung. Diese bestimmen gemeinsam Kommunikationsrichtung, Kommunikationsmuster, den Speicherort, von dem die Nachricht gesendet oder an dem sie empfangen wird, und auf welche Weise die Kommunikation stattfindet. Die drei von Ihnen in diesem Schritt erstellten und konfigurierten Ports erfüllen folgende Rollen:

• ReceiveRequestPort empfängt Meldungen zur Bestandsauffüllung vom Lager.

• SendToERP leitet die Anforderungsmeldungen an das ERP-System weiter.

• SendDeclinePort sendet Nachrichten zur Anforderungsrückmeldung zurück an das Warehouse.

  Weitere Informationen finden Sie unter Verwenden von Ports in Orchestrierungen.

Voraussetzungen

Folgende Voraussetzungen müssen erfüllt sein, bevor Sie mit diesem Arbeitsschritt beginnen:

• Bevor Sie mit diesem Schritt beginnen, müssen Sie Schritt 2: Definieren des Geschäftsprozesses abschließen.

Prozeduren

So erstellen und konfigurieren Sie ReceiveRequestPort

1. Doppelklicken Sie in Projektmappen-Explorer auf EAIProcess.odx.

2. Ziehen Sie in Orchestrierung Designer aus der Orchestrierungs-Toolbox das Port-Shape auf die linke Portoberfläche, parallel zum ReceiveRequest-Shape. Der Portkonfigurations-Assistent wird automatisch gestartet.

3. Klicken Sie auf der Seite Willkommen beim Portkonfigurations-Assistenten auf Weiter.

4. Gehen Sie auf der Seite Porteigenschaften wie folgt vor, und klicken Sie dann auf Weiter.

   Option	Aufgabe
   Name	Geben Sie ReceiveRequestPort ein.

5. Führen Sie auf der Seite Porttyp auswählen die folgenden Schritte aus, und klicken Sie dann auf Weiter.

   Option	Aufgabe
   Wählen Sie den Porttyp aus, der für diesen Port verwendet werden soll	Wählen Sie die Option Neuen Porttyp erstellen aus.
   Porttypname:	Geben Sie ReceiveRequestPortType ein.
   Kommunikationsmuster	Wählen Sie Unidirektionale Option aus.
   Zugriffsbeschränkungen	Wählen Sie Intern – auf dieses Projekt beschränkt aus.

6. Führen Sie auf der Seite Portbindung die folgenden Schritte aus, und klicken Sie dann auf Weiter.

   Option	Aufgabe
   Portleitung der Kommunikation	Wählen Sie Ich erhalte immer Nachrichten an diesem Port aus.
   Portbindung	Wählen Sie später angeben aus.

7. Klicken Sie auf der Seite Portierungs-Assistent abschließen auf Fertig stellen.

So erstellen und konfigurieren Sie SendDeclinePort

1. Ziehen Sie aus der Orchestrierungs-Toolbox das Shape Port auf die linke Portoberfläche, parallel zum Shape SendRequestDecline .

2. Verwenden Sie die Informationen in der folgenden Tabelle, um den SendDeclinePort-Sendeport zu erstellen.

   Eigenschaft	Wert
   Name	Geben Sie SendDeclinePort ein.
   Wählen Sie den Porttyp aus, der für diesen Port verwendet werden soll	Wählen Sie Neuen Porttyp erstellen aus.
   Porttypname	Geben Sie SendDeclinePortType ein.
   Kommunikationsmuster	Wählen Sie Unidirektionale Option aus.
   Zugriffsbeschränkungen	Wählen Sie Intern – auf dieses Projekt beschränkt aus.
   Portleitung der Kommunikation	Wählen Sie in der Dropdownliste Ich werde immer Nachrichten an diesem Port senden aus.
   Portbindungen	Wählen Sie in der Dropdownliste Später angeben aus.

So erstellen und konfigurieren Sie SendToERPPort

1. Ziehen Sie aus der Orchestrierungs-Toolbox das Port-Shape auf die rechte Seite port surface, parallel zum SendToERP-Shape .

2. Verwenden Sie die Informationen in der folgenden Tabelle, um den Portkonfigurations-Assistenten für den SendToERP-Sendeport abzuschließen.

   Eigenschaft	Wert
   Name	Geben Sie SendToERPPort ein.
   Wählen Sie den Porttyp aus, der für diesen Port verwendet werden soll	Wählen Sie Neuen Porttyp erstellen aus.
   Porttypname	Geben Sie SendToERPPortType ein.
   Kommunikationsmuster	Wählen Sie die Unidirektionale Option aus.
   Zugriffsbeschränkungen	Wählen Sie die Option Intern – auf dieses Projekt beschränkt aus.
   Portleitung der Kommunikation	Wählen Sie in der Dropdownliste Ich werde immer Nachrichten an diesem Port senden aus.
   Portbindung	Wählen Sie in der Dropdownliste Später angeben aus.

So verbinden Sie die Ports mit den Formen „Aktion“

• Ziehen Sie im Orchestrierungs-Designer auf der Entwurfsoberfläche den grünen pfeilförmigen Ziehpunkt für jeden Port auf den entsprechenden grünen Ziehpunkt der Form "Aktion":

  Verbinden dieses Ports	Mit dieser Form "Aktion"
  ReceiveReqPort	Receive_Request
  SendDeclinePort	Send_ReqDenied
  SendToERP	Send_ReqToERP

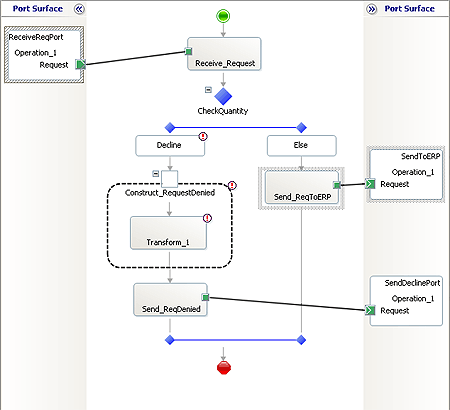

  In der folgenden Abbildung ist die EAIProcess-Orchestrierung mit allen verbundenen Ports dargestellt.



Abgeschlossene Aufgaben

In diesem Schritt haben Sie der EAIProcess-Orchestrierung drei Ports hinzugefügt und diese konfiguriert.

Nächste Schritte

Sie erstellen das Projekt in Schritt 4: Erstellen des EAIOrchestration-Projekts.
