Scénář kvality produktu (Preview)

[Tento článek je předběžná dokumentace a může být změněna.]

Ve scénáři kvalita produktu se nastaví senzor pro měření kvality produktové šarže v dílně. Pokud měření spadá mimo definovanou prahovou hodnotu pro produkt, na řídicím panelu se zobrazí upozornění. Senzor například měří vlhkost potravinářského produktu, který vychází z výrobní linky. Pokud je měření mimo povolenou minimální nebo maximální hodnotu vlhkosti pro produkt, je vygenerováno upozornění.

Závislosti scénáře

Scénář Kvalita produktu má tyto závislosti:

• Aby byla výstraha aktivována, musí být na mapovaném stroji spuštěna výrobní zakázka a stroj musí vyrábět produkt s atributem mapované dávky.
• Signál představující atribut dávky musí být odeslán do služby IoT Hub se zadaným jedinečným názvem vlastnosti.

Příprava ukázkových dat pro scénář kvality produktu

Pokud chcete použít ukázkový systém k testování scénáře kvalita produktu, použijte systém, kde jsou ukázková data nainstalována, vyberte právnickou osobu USMF (společnost) a připravte další ukázková data, jak je popsáno v této části. Pokud používáte vlastní senzory a data, můžete tuto část přeskočit.

V této sekci nastavíte ukázková data, abyste mohli používat vydaný produkt P0111 (Kompozitní pouzdro) se scénářem kvalita produktu. V tomto scénáři systém sleduje, zda hodnota atributu dávky měřená senzorem je mimo definovanou prahovou hodnotu pro atribut dávky, který je přidružen k produktu.

Nastavení simulátoru senzoru

Pokud si chcete tento scénář vyzkoušet bez použití fyzického senzoru, můžete nastavit simulátor pro generování požadovaných signálů. Další informace viz Nastavení simulovaného senzoru pro testování.

Přiřazení atributu dávky a zdroje k produktu P0111

Chcete-li k produktu P0111 (Kompozitní pouzdro) přiřadit atribut dávky, postupujte podle těchto kroků a ověřte, že zdroj 3118 (Stroj na řezání pěny) se k tomu používá.

1. Přejděte na Řízení informací o produktech > Produkty > Uvolněné produkty.

2. Najděte a vyberte produkt, kde je pole Číslo položky nastaveno na P0111.

3. Na podokně Akce, na kartě Správa skladu ve skupině Atributy dávky vyberte tlačítko Specifika produktu.

4. Na stránce Specifika produktu vyberte Nový k vytvoření atributu šarže specifického pro produkt.

5. V záhlaví nastavte následující pole:

   • Kód atributu – Vyberte rozsah atributů, které budete sledovat (Tabulka, Skupina nebo Vše). Pro tento scénář vyberte Tabulka, protože budete vždy sledovat jeden atribut.
   • Vztah atributu– Vyberte atribut, jehož hodnotu budete používat ve scénáři kvality produktu. Pro tento příklad vyberte Koncentrace, což je atribut, který je součástí standardních ukázkových dat.

6. Na pevné záložce Hodnoty v polích Minimum a Maximum definujte rozsah přijatelných hodnot, které musí atribut hlásit, aby prošel kontrolou kvality. Pokud senzor hlásí hodnotu mimo tento rozsah, systém to identifikuje jako porušení kvality. Ostatní pole na této pevné záložce nejsou pro scénář kvalita produktu relevantní. Výchozí hodnoty, které aktuálně vidíte, pocházejí z ukázkových dat. Proto je nechte tak, jak jsou, a zavřete stránku Specifika produktu pro návrat na stránku Zveřejněné údaje o produktu pro položku P0111.

7. V podokně akcí na kartě Analyzovat ve skupině Zobrazit zvolte Trasa.

8. Na stránce Trasa, na kartě Přehled ve spodní části stránky vyberte řádek, na kterém je pole Č. oper. nastaveno na 30.

9. Na kartě Požadavky na zdroje ve spodní části stránky zkontrolujte, že zdroj 3118 (Stroj na řezání pěny) je přiřazen k operaci.

Vytvoření a uvolnění výrobní zakázky pro produkt P0111

Chcete-li vytvořit a uvolnit výrobní zakázku pro produkt P0111, postupujte podle těchto kroků.

1. Přejděte na Řízení výroby > Výrobní zakázky > Všechny výrobní zakázky.

2. Na stránce Všechny výrobní objednávky v podokně Akce vyberte Nová dávková objednávka.

3. V dialogovém okně Vytvořit dávku nastavte následující hodnoty:

   • Číslo položky:P0111
   • Množství: 10

4. Vyberte Vytvořit pro vytvoření zakázky a přejdete zpět na stránku Všechny výrobní zakázky.

5. Použijte pole Filtr pro vyhledávání výrobních zakázek, kde je pole Číslo položky nastaveno na P0111. Poté najděte a vyberte výrobní zakázku, kterou jste právě vytvořili.

6. V podokně akcí na kartě Výrobní objednávka ve skupině Proces zvolte Odhad.

7. V dialogovém okně Odhad vyberte OK a spusťte odhad.

8. V podokně akcí na kartě Výrobní objednávka ve skupině Proces zvolte Uvolnit.

9. V dialogovém okně Uvolnit si poznamenejte číslo dávkového příkazu, který jste právě vytvořili.

10. Výběrem OK objednávku uvolníte.

Konfigurace rozhraní pro provádění výrobního provozu

Pokud jste tak ještě neučinili, nakonfigurujte rozhraní provádění produkční dílny tak, aby zobrazovalo úlohy, které jsou přiřazeny ke zdroji 3118 (Stroj na řezání pěny). Pokyny naleznete v následujících částech:

• Konfigurace rozhraní pro provádění výrobního provozu
• Povolit možnost vyhledávání v rozhraní pro provádění výrobního provozu

Spuštění první úlohy v dávkovém příkazu

Chcete-li zahájit první úlohu v dávkovém pořadí, postupujte podle těchto kroků.

1. Přejděte do nabídky Řízení výroby > Provádění výroby > Provádění výrobního provozu.
2. V poli ID oznámení zadejte 123. Pak vyberte Přihlásit se.
3. Pokud se zobrazí výzva k zadání důvodu nepřítomnosti, vyberte jednu z karet nepřítomnosti a poté vyberte OK.
4. Do pole Vyhledávání zadejte číslo dávkového příkazu, které jste si předtím poznamenali. Poté vyberte klíč Vrátit.
5. Vyberte objednávku a poté vyberte Spustit úlohu.
6. V dialogovém okně Spustit úlohu vyberte Spustit.

Nastavení scénáře kvality produktu

Chcete-li nastavit scénář kvality produktu v Supply Chain Management, postupujte takto.

1. Přejděte na Řízení výroby > Nastavení > Sensor Data Intelligence > Scénáře.

2. V poli scénáře Kvalita produktu vyberte Konfigurovat a otevřete průvodce nastavením pro tento scénář.

3. Na stránce Senzory přidejte senzor do mřížky výběrem možnosti Nový. Poté pro něj nastavte následující pole:

   • ID senzoru– Zadejte ID senzoru, který používáte. (Pokud používáte Raspberry PI Azure IoT Online Simulator a nastavili jste ho podle popisu v části Nastavení simulovaného senzoru pro testování, zadejte Kvalita.)
   • Popis senzoru– Zadejte popis senzoru.

4. Opakujte předchozí krok pro každý senzor, který teď chcete přidat. Kdykoli se můžete vrátit a přidat další senzory.

5. Zvolte Další.

6. Na stránce Mapování obchodních záznamů v části Senzory vyberte záznam pro jeden ze senzorů, které jste právě přidali.

7. V části Mapování obchodního záznamu vyberte Nový pro přidání řádku do mřížky.

8. Na novém řádku by pole Typ obchodního záznamu mělo být automaticky nastaveno na Resources(WrkCtrTable). Nastavte pole Obchodní záznam na zdroj, který používáte ke sledování vybraného senzoru. (Pokud používáte ukázková data, která jste vytvořili dříve v tomto článku, nastavte ho na 3118, Stroj na řezání pěny.)

9. Ihned poté, co vyberete typ obchodního záznamu pro řádek, který jste přidali v předchozím kroku, se do mřížky automaticky přidá druhý řádek. Na tomto řádku je třeba pole Typ obchodního záznamu nastavit na Batch attributes(PdsBatchAttrib). Nastavte pole Obchodní záznam na atribut dávky, který používáte ke sledování vybraného senzoru. (Pokud používáte ukázková data, která jste vytvořili dříve v tomto článku, nastavte ho na Koncentrace, procento koncentrace.)

10. Zvolte Další.

11. Na stránce Aktivovat senzory v mřížce vyberte senzor, který jste přidali, a poté vyberte Aktivovat. Pro každý aktivovaný senzor v mřížce se objeví zaškrtnutí ve sloupci Aktivní.

12. Vyberte Dokončit.

Práce se scénářem kvality produktu

Zobrazení údajů o kvalitě produktu na stránce stavu zdrojů

Na stránce Stav zdroje mohou nadřízení sledovat časovou osu signálu kvality produktu, který je přijímán ze senzorů, které jsou mapovány na každý strojový zdroj. Pro nakonfigurování časové osy postupujte takto.

1. Přejděte na Řízení výroby > Provádění výroby > Stav prostředku.

2. V dialogovém okně Konfigurovat nastavte následující pole:

   • Zdroj – Vyberte prostředky, které chcete monitorovat. (Pokud pracujete s ukázkovými daty, vyberte 3118.)
   • Časová řada 1 – Vyberte záznam (klíč metriky), který má pro svůj název následující formát: ProductQuality:<JobId>:<AttributeName>
   • Zobrazovaný název – Zadejte hodnoty atributů dávky.

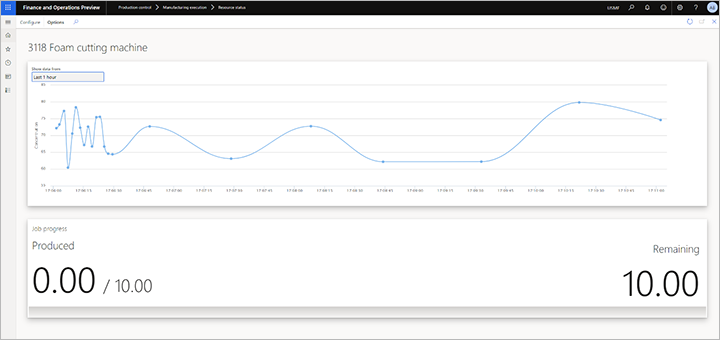

Následující obrázek ukazuje příklad údajů o kvalitě produktu na stránce Stav zdroje, když je hodnota v rozsahu přijatelných hodnot.

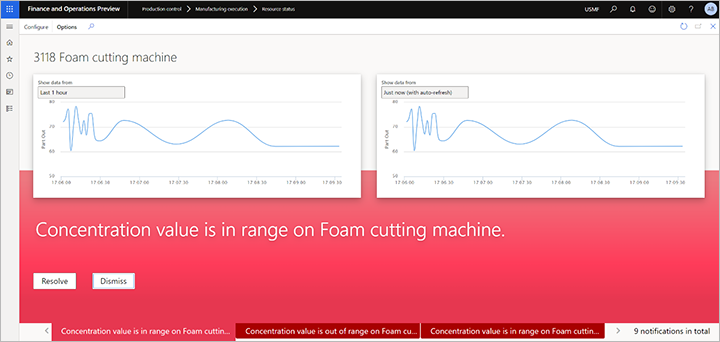

Následující obrázek ukazuje příklad údajů o kvalitě produktu, když je zjištěna hodnota mimo rozsah.

Zobrazení údajů o kvalitě produktu na stránce Oznámení

Na stránce Oznámení mohou nadřízení zobrazit oznámení, která jsou generována, když senzor změří hodnotu atributu dávky, která spadá mimo definovanou prahovou hodnotu pro atribut dávky. Každé oznámení poskytuje přehled o produkční úloze, která je postižena výpadkem, a dává možnost přeřadit postiženou úlohu k jinému zdroji.

K otevření stránky Oznámení přejděte na Řízení výroby > Dotazy a sestavy > Sensor Data Intelligence > Oznámení.

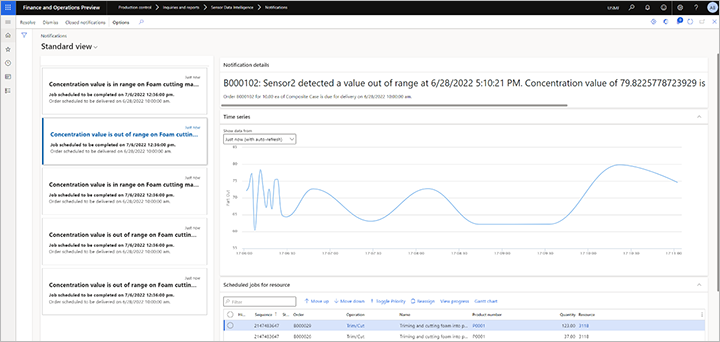

Následující obrázek znázorňuje příklad stránky s oznámením kvality produktu.
