Scénář stavu stroje (Preview)

[Tento článek je předběžná dokumentace a může být změněna.]

Scénář stavu stroje vám umožňuje používat data ze senzorů ke sledování dostupnosti vašeho zařízení. Pokud nastavíte senzor, který odešle signál, když produkční úloha na strojovém zdroji vytvoří výstup, ale během zadaného intervalu není přijat žádný signál senzoru, na řídicím panelu se zobrazí upozornění.

Závislosti scénáře

Scénář stav stroje má tyto závislosti:

• Oznámení může být aktivováno, pouze pokud je na mapovaném stroji spuštěna úloha.
• Signál, který představuje signál part-out, musí být odeslán do centra IoT.

Příprava ukázkových dat pro scénář stavu stroje

Pokud chcete použít ukázkový systém k testování scénáře stav stroje, použijte systém, kde jsou ukázková data nainstalována, vyberte právnickou osobu USMF (společnost) a připravte další ukázková data, jak je popsáno v této části. Pokud používáte vlastní senzory a data, můžete tuto část přeskočit.

Nastavení simulátoru senzoru

Pokud si chcete tento scénář vyzkoušet bez použití fyzického senzoru, můžete nastavit simulátor pro generování požadovaných signálů. Další informace viz Nastavení simulovaného senzoru pro testování.

Ověřte, zda je pro produkt P0111 použit prostředek 3118

Bude naplánována a uvolněna výrobní zakázka. Proto je produkční úloha uvolněna do zdroje 3118 (Stroj na řezání pěny). K ověření, že se prostředek 3118 používá pro produkt P0111 ve vašich ukázkových datech, postupujte takto.

1. Přejděte na Řízení informací o produktech > Produkty > Uvolněné produkty.
2. Najděte a vyberte produkt, kde je pole Číslo položky nastaveno na P0111.
3. V podokně akcí na kartě Analyzovat ve skupině Zobrazit zvolte Trasa.
4. Na stránce Trasa, na kartě Přehled ve spodní části stránky vyberte řádek, na kterém je pole Č. oper. nastaveno na 30.
5. Na kartě Požadavky na zdroje ve spodní části stránky zkontrolujte, že zdroj 3118 (Stroj na řezání pěny) je přiřazen k operaci.

Vytvoření a uvolnění výrobní zakázky pro produkt P0111

Chcete-li vytvořit a uvolnit výrobní zakázku pro produkt P0111, postupujte podle těchto kroků.

1. Přejděte na Řízení výroby > Výrobní zakázky > Všechny výrobní zakázky.

2. Na stránce Všechny výrobní objednávky v podokně Akce vyberte Nová dávková objednávka.

3. V dialogovém okně Vytvořit dávku nastavte následující hodnoty:

   • Číslo položky:P0111
   • Množství: 10

4. Vyberte Vytvořit pro vytvoření zakázky a přejdete zpět na stránku Všechny výrobní zakázky.

5. Použijte pole Filtr pro vyhledávání výrobních zakázek, kde je pole Číslo položky nastaveno na P0111. Poté najděte a vyberte výrobní zakázku, kterou jste právě vytvořili.

6. V podokně akcí na kartě Výrobní objednávka ve skupině Proces zvolte Odhad.

7. V dialogovém okně Odhad vyberte OK a spusťte odhad.

8. V podokně akcí na kartě Výrobní objednávka ve skupině Proces zvolte Uvolnit.

9. V dialogovém okně Uvolnit si poznamenejte číslo dávkového příkazu, který jste právě vytvořili.

10. Výběrem OK objednávku uvolníte.

Konfigurace rozhraní pro provádění výrobního provozu

Ke spuštění úlohy, která byla naplánována a uvolněna pro číslo položky P0111 v předchozí části, použijete rozhraní provádění výrobní dílny. Konfiguraci rozhraní pro provádění výrobního provozu provedete následovně.

1. Přejděte do nabídky Řízení výroby > Provádění výroby > Provádění výrobního provozu.
2. Pokud jste rozhraní ještě nenastavili, zobrazí se přihlašovací stránka. Zadejte své přihlašovací údaje.
3. Na úvodní stránce vyberte Konfigurovat k otevření průvodce Konfigurace zařízení.
4. Na stránce Konfigurace zařízení – Krok 1 – Vybrat konfiguraci vyberte konfiguraci Výchozí.
5. Zvolte Další.
6. Na stránce Konfigurace zařízení – Krok 2 – Definovat výrobní dílnu nastavte pole Prostředek na 3118.
7. Vyberte OK.

Aktivace možnosti hledání pro rozhraní ke spuštění výrobního provozu

Chcete-li usnadnit nalezení produkční úlohy pro výrobní zakázku, která byla vydána dříve, povolte pomocí těchto kroků možnost vyhledávání v rozhraní provádění produkční dílny.

1. Přejděte do nabídky Řízení výroby > Nastavení > Provádění výroby > Konfigurace provádění výrobního provozu.
2. Vyberte konfiguraci Výchozí.
3. V podokně akcí vyberte Upravit.
4. Na pevné záložce Obecné nastavte možnost Aktivovat vyhledávání na Ano.
5. Zavřete stránku.

Spuštění první úlohy v dávkovém příkazu

Chcete-li spustit úlohu naplánovanou na prostředek 3118, postupujte podle těchto kroků.

1. Přejděte do nabídky Řízení výroby > Provádění výroby > Provádění výrobního provozu.
2. V poli ID oznámení zadejte 123. Pak vyberte Přihlásit se.
3. Pokud se zobrazí výzva k zadání důvodu nepřítomnosti, vyberte jednu z karet nepřítomnosti a poté vyberte OK.
4. Do pole Vyhledávání zadejte číslo dávkového příkazu, které jste si předtím poznamenali. Poté vyberte klíč Vrátit.
5. Vyberte objednávku a poté vyberte Spustit úlohu.
6. V dialogovém okně Spustit úlohu vyberte Spustit.

Nastavení scénáře stavu stroje

Chcete-li nastavit scénář stav stroje v Supply Chain Management, postupujte takto.

1. Přejděte na Řízení výroby > Nastavení > Sensor Data Intelligence > Scénáře.

2. V poli scénáře Stav stroje vyberte Konfigurovat a otevřete průvodce nastavením pro tento scénář.

3. Na stránce Senzory přidejte senzor do mřížky výběrem možnosti Nový. Poté pro něj nastavte následující pole:

   • ID senzoru– Zadejte ID senzoru, který používáte. (Pokud používáte Raspberry PI Azure IoT Online Simulator a nastavili jste ho podle popisu v části Nastavení simulovaného senzoru pro testování, zadejte MachineStatus.)
   • Popis senzoru– Zadejte popis senzoru.

4. Opakujte předchozí krok pro každý senzor, který teď chcete přidat. Kdykoli se můžete vrátit a přidat další senzory.

5. Zvolte Další.

6. Na stránce Mapování obchodních záznamů v části Senzory vyberte záznam pro jeden ze senzorů, které jste právě přidali.

7. V části Mapování obchodního záznamu vyberte Nový pro přidání řádku do mřížky.

8. Na novém řádku nastavte pole Obchodní záznam na zdroj, který používáte ke sledování vybraného senzoru. (Pokud používáte ukázková data, která jste vytvořili dříve v tomto článku, nastavte ho na 3118, Stroj na řezání pěny.)

9. Zvolte Další.

10. Na stránce Mezní hodnota stavu stroje definujte, jak dlouho po posledním signálu part-out by systém měl odeslat oznámení o stavu stroje. Existují dva způsoby, jak mezní hodnotu definovat:

    • Výchozí prahová hodnota (minuty) – Toto pole nastavte pro definování výchozí prahové hodnoty. Hodnota se pak použije na všechny zdroje, kde je pole Mezní hodnota pro zjištění, že stroj nereaguje (minuty) je nastaveno na dvě minuty nebo méně. Minimální hodnota je 2 (minuty).
    • Prahová hodnota pro určení, že stroj nereaguje (minuty) – Pro každý prostředek v mřížce, pro který nechcete použít výchozí prahovou hodnotu, zadejte do tohoto pole hodnotu přepsání. Prostředky, které jsou nastaveny na použití mezní hodnoty dvou minut nebo méně, budou používat nastavení Výchozí mezní hodnota (minuty).

    Poznámka

    Obvykle budete používat signál part-out pro sledování stavu stroje. Proto byste měli ověřit, že práh pro každý prostředek stroje je delší, než stroj potřebuje k výrobě každé součásti.

11. Zvolte Další.

12. Na stránce Aktivovat senzory v mřížce vyberte senzor, který jste přidali, a poté vyberte Aktivovat. Pro každý aktivovaný senzor v mřížce se objeví zaškrtnutí ve sloupci Aktivní.

13. Vyberte Dokončit.

Práce se scénářem stavu stroje

Poté, co nainstalujete senzory a nakonfigurujete scénář, můžete zobrazit události stavu stroje v Supply Chain Management. Tato část popisuje, kde a jak tyto informace zobrazit.

Zobrazení stavu stroje na stránce stavu zdrojů

Na stránce Stav zdroje mohou nadřízení sledovat časovou osu signálu part-out, který je přijímán ze senzorů, které jsou mapovány na každý strojový zdroj. Pro nakonfigurování časové osy postupujte takto.

1. Přejděte na Řízení výroby > Provádění výroby > Stav prostředku.

2. V dialogovém okně Konfigurovat nastavte následující pole:

   • Zdroj – Vyberte prostředky, které chcete monitorovat. (Pokud pracujete s ukázkovými daty, vyberte 3118.)
   • Časová řada 1 – Vyberte záznam (klíč metriky), který má pro svůj název následující formát: MachineReportingStatus:<Sensor>
   • Zobrazovaný název – Zadejte signál Parts out.

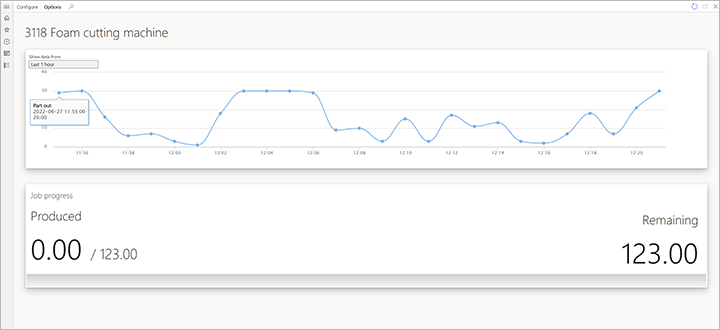

Následující obrázek ukazuje příklad údajů o stavu stroje na stránce Stav zdroje při standardním provozu.

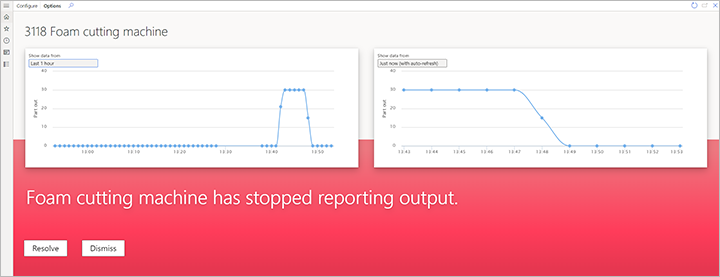

Následující obrázek ukazuje příklad údajů o stavu stroje při zjištění prostoje.

Zobrazení stavu stroje na stránce Oznámení

Na stránce Oznámení mohou nadřízení zobrazit oznámení, která jsou generována, když od posledního vydání signálu part-out senzorem uplynulo příliš mnoho času. Každé oznámení poskytuje přehled o produkční úloze, která je postižena výpadkem, a dává možnost přeřadit postiženou úlohu k jinému zdroji.

K otevření stránky Oznámení přejděte na Řízení výroby > Dotazy a sestavy > Sensor Data Intelligence > Oznámení.

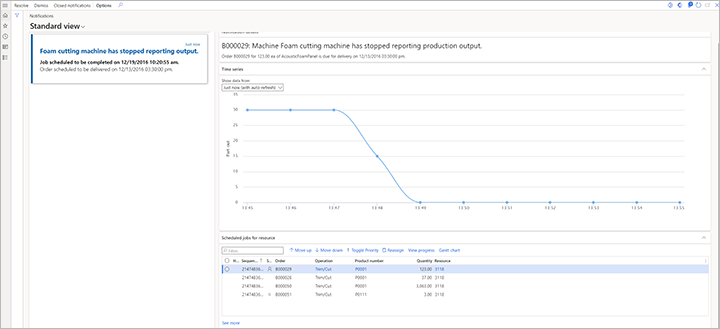

Následující obrázek znázorňuje příklad stránky s oznámením stavu stroje.
