Neousys Nuvo-5006LP
Tento článek popisuje zařízení Neousys Nuvo-5006LP pro senzory OT.
Poznámka:
Neousys Nuvo-5006LP je starší zařízení a podporuje se pro software Defender for IoT až do nejnovější opravy pro verze 22.2.x. Tato zařízení doporučujeme nahradit novějšími certifikovanými modely, jako jsou YS-FIT2 nebo HPE DL20 (NHP 2LFF).
| Charakteristika zařízení | Detaily |
|---|---|
| Hardwarový profil | L100 |
| Výkon | Maximální šířka pásma: 30 Mb/s Maximální počet zařízení: 400 |
| Fyzické specifikace | Montáž: Montážní sada, Din Rail Porty: 5x RJ45 |
| Stav | Podpora až nejnovější opravy softwaru Defender for IoT pro verze 22.2.x |

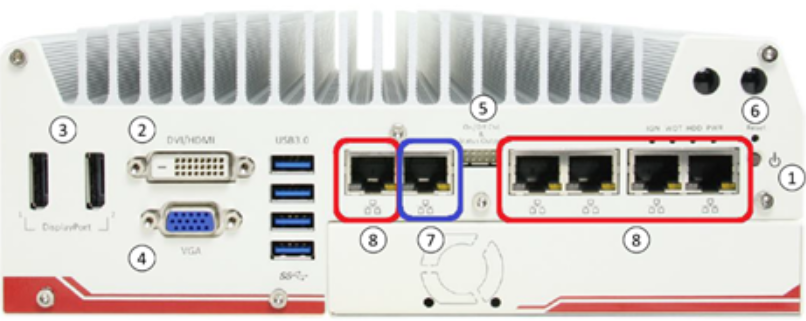

Následující obrázek znázorňuje zobrazení předního panelu Nuvo 5006LP:
Na tomto obrázku čísla označují následující komponenty:
- Tlačítko Napájení, indikátor napájení
- Konektory videa DVI
- Video konektory HDMI
- Video connectory VGA
- Dálkové zapnutí/vypnutí ovládání a stavový výstup LED
- Tlačítko Obnovit
- Síťový adaptér pro správu
- Porty pro příjem zrcadlených dat

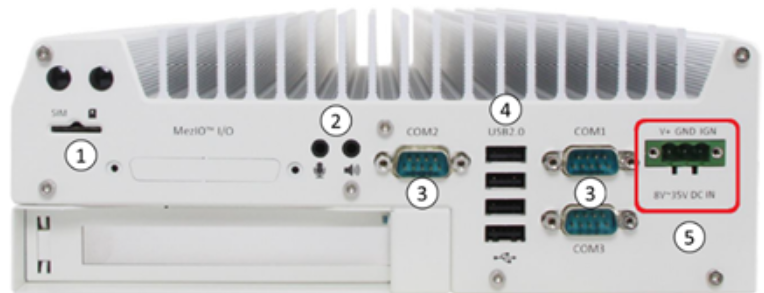

Následující obrázek ukazuje zobrazení zadního panelu Nuvo 5006LP:
Na tomto obrázku čísla označují následující komponenty:
- Slot SIM karty
- Mikrofon a reproduktory
- Porty COM
- Konektory USB
- DC power port (DC IN)
Specifikace
| Komponenta | Technické specifikace |
|---|---|
| Konstrukce | Hliník, bez ventilátoru a prachově odolný design |
| Dimenze | 240 mm (W) x 225 mm (D) x 77 mm (H) |
| Hmotnost | 3,1 kg (včetně procesoru, paměti a HDD) |
| PROCESOR | Intel Core i5-6500TE (6M Cache, až 3,30 GHz) S1151 |
| Čipová sada | Intel® Q170 Platform Controller Hub |
| Paměť | 8 GB DDR4 2133 MHz široká teplota SODIMM |
| Úložiště | 128 GB 3ME3 Wide Temperature mSATA SSD |
| Síťový adaptér | Porty Intel® I219 se šesti gigabitovými ethernetovými porty |
| Přístup k zařízení | Čtyři usb: dva vpředu, dva vzadu a 1 interní |
| Napájecí adaptér | 120/240VAC-20VDC/6A |
| Montážní | Montážní sada, Din Rail |
| Provozní teplota | -25°C - 70°C |
| Teplota úložiště | -40°C ~ 85°C |
| Vlhkost | 10%~90%, nekodenzující |
| Vibrace | Provoz, 5 Grms, 5-500 Hz, tři osy (w/ SSD podle IEC60068-2-64) |
| Šok | Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD podle IEC60068-2-27) |
| EMC | CE/FCC třída A podle EN 55022, EN 55024 & EN 55032 |
Instalace senzoru Nuvo 5006LP
Tato část popisuje, jak nainstalovat software senzoru OT na zařízení Nuvo 5006LP. Před instalací softwaru senzoru OT musíte upravit konfiguraci systému BIOS zařízení.
Poznámka:
Instalační postupy jsou relevantní jenom v případě, že potřebujete software znovu nainstalovat na předkonfigurované zařízení nebo pokud si koupíte vlastní hardware a nakonfigurujete zařízení sami.
Požadavky
Před instalací softwaru senzoru OT nebo aktualizací konfigurace systému BIOS se ujistěte, že je na zařízení nainstalovaný operační systém.
Konfigurace systému BIOS Nuvo 5006LP
Tento postup popisuje, jak aktualizovat konfiguraci systému BIOS Nuvo 5006LP pro nasazení senzoru OT.
Konfigurace systému BIOS Nuvo 5006LP:
Zapněte zařízení.
Stisknutím klávesy F2 zadejte konfiguraci systému BIOS.

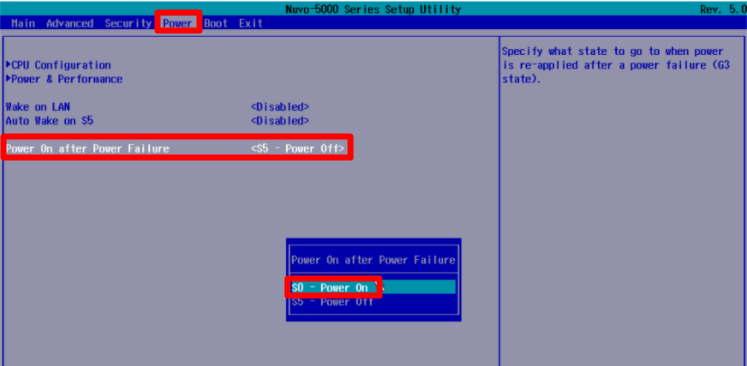

Přejděte na Napájení a po nastavení Napájení na S0-Power On změňte zapnutí.
Přejděte do spouštěcího prostředí a ujistěte se, že je zapnuté spouštění pomocí technologie PXE do sítě LAN nastaveno na Zakázáno.
Stisknutím klávesy F10 uložte a pak vyberte Ukončit.
Instalace softwaru senzoru OT na Nuvo 5006LP
Tento postup popisuje, jak nainstalovat software senzoru OT na Nuvo 5006LP. Instalace trvá přibližně 20 minut. Po dokončení instalace se systém několikrát restartuje.
Instalace softwaru senzoru OT:
Připojte externí disk CD nebo klíč na disku, který obsahuje software senzoru, který jste stáhli z webu Azure Portal.
Spusťte zařízení.
Vyberte angličtinu.
Vyberte XSENSE-RELEASE-version>< Office....

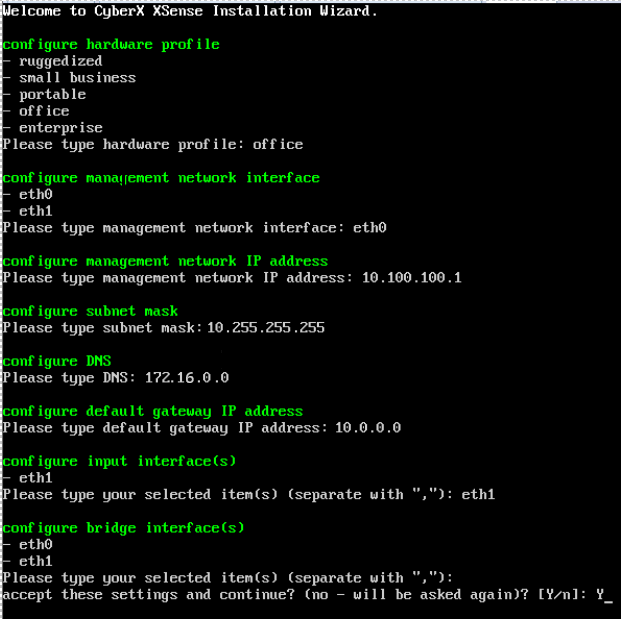

Definujte architekturu zařízení a vlastnosti sítě následujícím způsobem:
Parametr Konfigurace Hardwarový profil Vyberte kancelář. Rozhraní pro správu eth0 IP adresa sítě pro správu IP adresa poskytovaná zákazníkem Maska podsítě pro správu IP adresa poskytovaná zákazníkem DNS IP adresa poskytovaná zákazníkem Výchozí IP adresa brány 0.0.0.0 Vstupní rozhraní Systém vygeneruje seznam vstupních rozhraní.
Chcete-li zrcadlit vstupní rozhraní, zkopírujte všechny položky zobrazené v seznamu s oddělovačem čárky.Rozhraní mostu - Příklad:
Přijměte nastavení a pokračujte zadáním
Y.
Po přibližně 10 minutách se přihlašovací údaje vygenerují automaticky. Uložte uživatelské jméno a hesla; Tyto přihlašovací údaje budete potřebovat pro přístup k platformě při prvním použití.
Další kroky
Pokračujte v pochopení systémových požadavků na fyzická nebo virtuální zařízení. Další informace najdete v tématu Která zařízení potřebuji?.
Pak pokračujte některým z následujících postupů:
