Referenční vývojové desky MT3620 (RDB) – uživatelská příručka

Důležité

Toto je dokumentace k Azure Sphere (starší verze). Azure Sphere (starší verze) se vyřazuje 27. září 2027 a uživatelé musí do této doby migrovat do Azure Sphere (integrované). K zobrazení dokumentace k Azure Sphere (integrované) použijte selektor verzí umístěný nad obsahem.

Toto téma popisuje uživatelské funkce referenční vývojové desky MT3620 (RDB) v1.7.

• Programovatelná tlačítka a LED diody
• Čtyři banky hlaviček rozhraní pro vstup a výstup
• Konfigurovatelný napájecí zdroj a dva regulátory napětí.
• Konfigurovatelné wi-fi antény
• Pozemní zkušební bod

Návrh RDB prošel řadou revizí a všechny verze najdete v úložišti Git Návrh hardwaru Azure Sphere. Tento dokument popisuje nejnovější verzi rdB (verze 1.7). Informace o předchozích návrzích RDB najdete v uživatelské příručce MT3620 RDB – verze 1.6 a starší. Pokud máte vývojovou desku, která se řídí návrhem RDB a chcete vědět, o jakou verzi se jedná, podívejte se na návrh referenční desky MT3620.

Tlačítka a LED diody

Deska podporuje dvě uživatelská tlačítka, tlačítko pro resetování, čtyři LED diody RGB, led stav aplikace, led stavovou diodu Wi-Fi, INDIKÁTOR LED aktivity USB, napájení na panelu LED a LED diodu MT3620.

Následující části obsahují podrobnosti o tom, jak se jednotlivá tlačítka a LED diody připojují k čipu MT3620.

Uživatelská tlačítka

Dvě uživatelská tlačítka (A a B) jsou připojena k kolíkům GPIO uvedeným v následující tabulce. Všimněte si, že tyto vstupy GPIO jsou vytáhnuty vysoko přes 4,7K rezistory. Proto je výchozí stav vstupu těchto objektů zásad skupiny vysoký; když uživatel stiskne tlačítko, je vstup GPIO nízký.

Tlačítko	MT3620 GPIO	FYZICKÝ PIN KÓD MT3620
A	GPIO12	27
T	GPIO13	28

Tlačítko Obnovit

Vývojová deska obsahuje tlačítko pro resetování. Když stisknete, toto tlačítko resetuje čip MT3620. Neobnovuje žádné další části desky. Pokud je MT3620 v režimu PowerDown, stisknutím tlačítka resetování se čip probudí, protože tlačítko Reset je také připojeno k signálu WAKEUP MT3620.

Uživatelská LED dioda

Vývojová deska obsahuje čtyři LED diody RGB s označením 1-4. Indikátory LED se připojují k objektům GPI MT3620, jak je uvedeno v následující tabulce. Společný uzel každého RGB LED je svázán s vysokou; proto řídí odpovídající GPIO nízké osvětlení LED.

VEDL	Barevný kanál	MT3620 GPIO	FYZICKÝ PIN KÓD MT3620
0	Červený	GPIO8	21
0	Zelený	GPIO9	22
0	Modrý	GPIO10	25
2	Červený	GPIO15	30
2	Zelený	GPIO16	31
2	Modrý	GPIO17	32
3	Červený	GPIO18	33
3	Zelený	GPIO19	34
3	Modrý	GPIO20	35
4	Červený	GPIO21	36
4	Zelený	GPIO22	37
4	Modrý	GPIO23	38

Indikátor LED stavu aplikace

Indikátor LED stavu aplikace je určen k poskytnutí zpětné vazby uživateli o aktuálním stavu aplikace spuštěné na A7. Tato dioda LED není řízena operačním systémem Azure Sphere; aplikace je zodpovědná za řízení.

VEDL	Barevný kanál	MT3620 GPIO	FYZICKÝ PIN KÓD MT3620
Stav přihlášky	Červený	GPIO45	62
Stav přihlášky	Zelený	GPIO46	63
Stav přihlášky	Modrý	GPIO47	64

Indikátor LED stavu Wi-Fi

Indikátor LED stavu Wi-Fi je určen k poskytnutí zpětné vazby uživateli o aktuálním stavu připojení Wi-Fi. Tato dioda LED není řízena operačním systémem Azure Sphere; aplikace je zodpovědná za řízení.

VEDL	Barevný kanál	MT3620 GPIO	FYZICKÝ PIN KÓD MT3620
Stav Wi-Fi	Červený	GPIO48	65
Stav Wi-Fi	Zelený	GPIO14	29
Stav Wi-Fi	Modrý	GPIO11	26

INDIKÁTOR LED aktivity USB

Zelená indikátor LED aktivity USB bliká při každém odeslání nebo přijetí dat přes připojení USB. Hardware se implementuje tak, aby data odeslaná nebo přijatá přes některý ze čtyř kanálů FTDI (Future Technology Devices International) způsobí bliknutí indikátoru LED. INDIKÁTOR LED aktivity USB je řízen vyhrazenými obvody, a proto nevyžaduje žádnou další softwarovou podporu.

Diody LED s napájením

Deska obsahuje dvě diody LED s napájením:

• Červená dioda LED, která svítí, když je deska napájena z USB nebo externím zdrojem 5V.
• Červená DIODa MT3620, která svítí při napájení MT3620.

Indikátory LED jsou označené následujícími ikonami:

Napájení desky	VÝKON MT3620

Hlavičky rozhraní

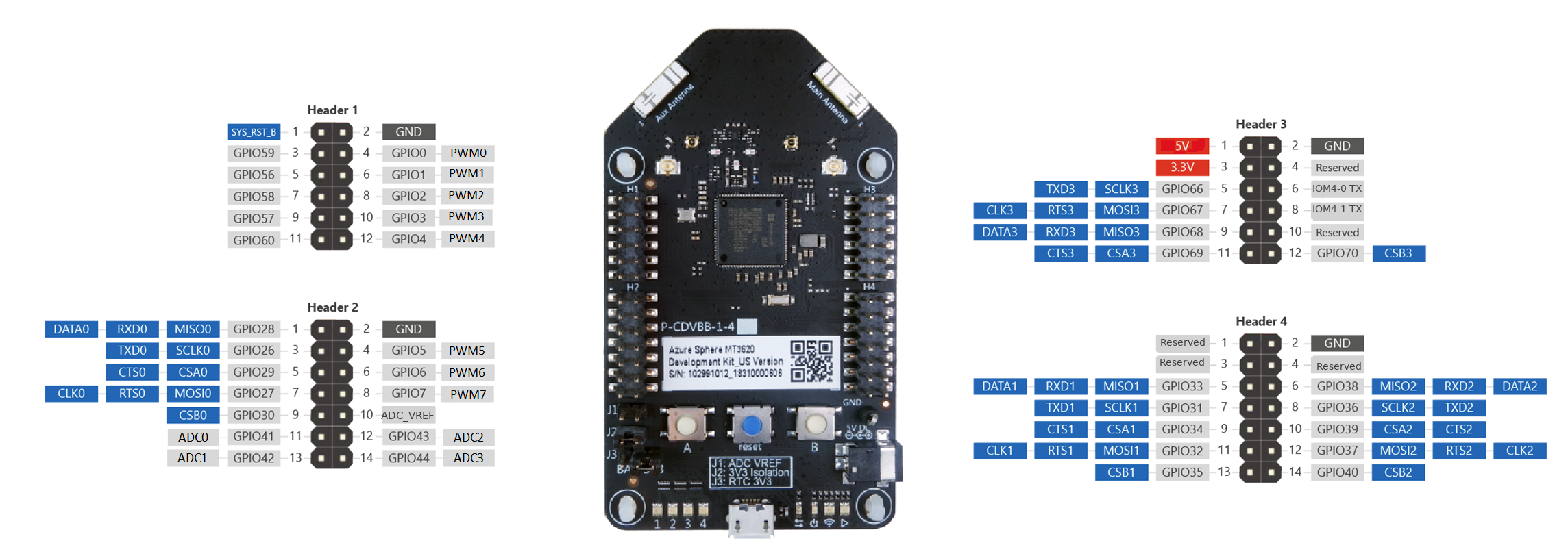

Vývojová deska obsahuje čtyři banky hlaviček rozhraní s označením H1-H4, které poskytují přístup k různým signálům rozhraní. Diagram znázorňuje funkce připnutí, které jsou aktuálně podporované.

Poznámka:

Pro I2C data a CLK v diagramu odpovídají SDA a SCL. Pull-up I2C SCL a I2C SDA s 10K ohm rezistory.

Dcera deska

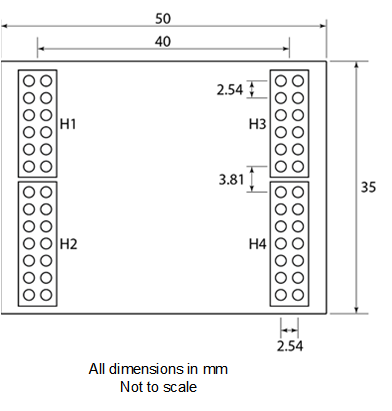

Záhlaví jsou uspořádána tak, aby byla k RDB připojena dcera deska (označovaná také jako "štít" nebo "klobouk"). Následující diagram znázorňuje rozměry typické dcery desky spolu s umístěním hlaviček.

Zdroj proudu

Deska MT3620 může být napájena z USB, externího zdroje napájení 5V nebo obojího. Pokud jsou oba zdroje současně připojeny, obvody brání externímu zdroji 5V z back-poweringu USB.

Deska zahrnuje ochranu proti zpětnému napětí a nadměrnému napětí. Pokud dojde k překryvné situaci, okruh ochrany a izoluje příchozí přívod 5V od zbytku desky. I v případě, že je odstraněna chyba, která způsobila překryvný okruh, bude nutné odpojit externí zdroj napájení (USB nebo ext. 5V) na desku, aby se resetoval překryvný okruh.

Zdroj napájení musí být schopen dodávat 600mA, i když tento proud není požadován během výčtu USB. Deska při běhu nakreslí kolem 225mA a během přenosu dat Wi-Fi stoupá kolem 475mA. Během spouštění a při přidružení k bezdrátovému přístupovému bodu může deska po krátkou dobu vyžadovat až 600 mA (přibližně 2 ms). Pokud jsou další zatížení připojeno k kolíkům hlaviček vývojové desky, bude vyžadován zdroj schopný dodávat více než 600 mA.

RdB obsahuje dva palubní zdroje napájení 3.3V. První využívá pouze MT3620 a druhý využívá rozhraní FTDI a další periferní obvody. Zdroj, který napíná MT3620, lze nakonfigurovat tak, aby vypnul, když MT3620 přejde do režimu Napájení dolů. Druhý zdroj napájení (například pro FTDI) zůstává stále zapnutý.

Baterii CR2032 lze na desku připojit, aby se vysílaly interní hodiny v reálném čase (RTC) čipu MT3620. Případně můžete externí baterii připojit ke kolíku 2 z J3, jak je popsáno v části Jumpers.

Dětské oblečení

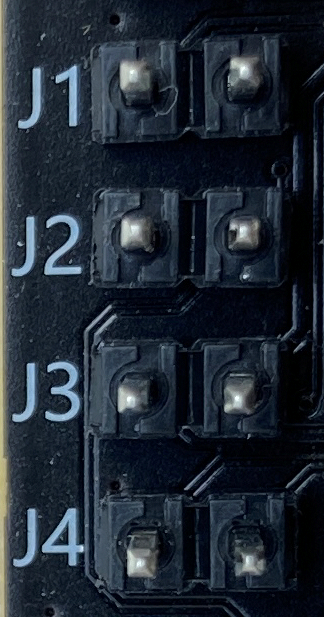

Deska obsahuje čtyři jumpery (J1-J4), které poskytují způsob konfigurace napájení pro desku. Skokačky se nacházejí v levém dolním rohu desky; v každém případě je připínáček 1 vlevo:

Důležité

Mt3620 nefunguje správně, pokud rtc není zapnutý.

Následující tabulka obsahuje podrobnosti o jumpers.

Skokan	Function	Popis
J1	ADC VREF	Tento jumper poskytuje způsob, jak nastavit referenční napětí ADC. Umístěte odkaz na J1 pro připojení výstupu MT3620 2,5V k kolíku VREF ADC, aby referenční napětí ADC bylo 2,5V. Případně připojte externí referenční napětí 1,8V ke kolíku 1 jumperu.
J2	IZOLACE MT3620 3V3	Tento jumper poskytuje způsob, jak izolovat výkon, který poskytuje MT3620. Pro normální použití umístěte odkaz na J2. Pokud chcete použít externí zdroj 3.3V pro napájení MT3620, připojte externí zdroj 3.3V ke kolíku 2 z J2. J2 také poskytuje pohodlný spojovací bod pro externí měřicí zařízení, pokud je potřeba monitorovat aktuální spotřebu MT3620.
J3	Zdroj RTC	Tento jumper nastaví zdroj napájení pro interní hodiny MT3620 v reálném čase (RTC). S propojením umístěným na J3 je RTC napájen buď z always-on 3.3V dodávky nebo mince buňka; v závislosti na tom, který z těchto dvou zdrojů napájení je k dispozici, on-boardové obvody automaticky přepne na přívod s nejvyšším napětím. Chcete-li zapnout rtC z externího zdroje, odeberte propojení a připojte zdroj k připnutí 2 z J3.
J4	MT3620 řízení napájení	S odkazem umístěným na J4 se napájecí zdroj MT3620 vypne, když MT3620 přejde do režimu PowerDown. Pokud požadujete, aby napájecí zdroj MT3620 zůstal neustále zapnutý, odeberte propojení z J4.

Režim vypnutí

Operační systém Azure Sphere poskytuje podporu pro Power Down, což je nízký stav napájení.

Pokud chcete dosáhnout nejnižšího stavu spotřeby energie, když MT3620 přejde do režimu PowerDown, je nutné vypnout také napájení MT3620. Toho dosáhnete tak, že umístíte odkaz na jumper J4, který spojuje EXT_PMU_EN signál (výstup z MT3620) k povolení kolíku regulátoru napětí napájecího zdroje. Když MT3620 přejde do režimu PowerDown, stav EXT_PMU_EN přejde z vysoké na nízkou, čímž zakáže regulátor napětí MT3620.

Signál WAKEUP

WAKEUP je vstup MT3620, který lze použít k vynesení čipu z režimu Power Down. RdB ve výchozím nastavení vytáhne signál WAKEUP vysokou na zdroj RTC prostřednictvím rezistoru 4,7K; když ho vytáhnete s nízkou úrovní, vyvolíte čip z režimu Power Down.

Wi-Fi antény

RdB obsahuje dvě dvoupásmové antény čipů a dvě RF konektory pro připojení externích antén nebo testovacího vybavení RF. Jedna anténa je považována za hlavní anténu a druhá je považována za pomocnou. Ve výchozím nastavení je vývojová deska nakonfigurována tak, aby používala hlavní anténu na palubě; pomocný anténa není v současné době používána.

Chcete-li povolit a používat rf konektory, musíte přeorientovat kondenzátory C23, C89 nebo obojí. První řádek v následující tabulce ukazuje výchozí konfiguraci, ve které se používají antény na desce, s přidruženými pozicemi kondenzátoru zvýrazněnými červeně. Na obrázcích na druhém řádku jsou zobrazeny re-orientované kondenzátorové pozice.

Pomocná anténa	Hlavní anténa

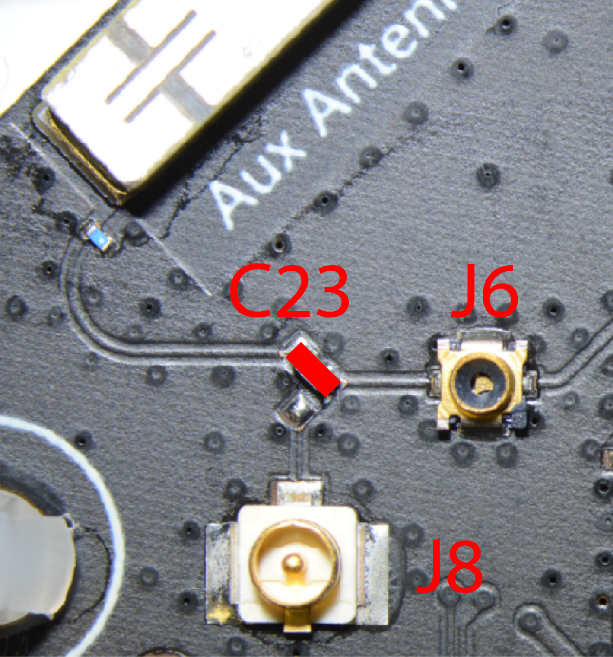

Výchozí konfigurace C23, anténa na desce	Výchozí konfigurace C89, anténa na palubě čipu

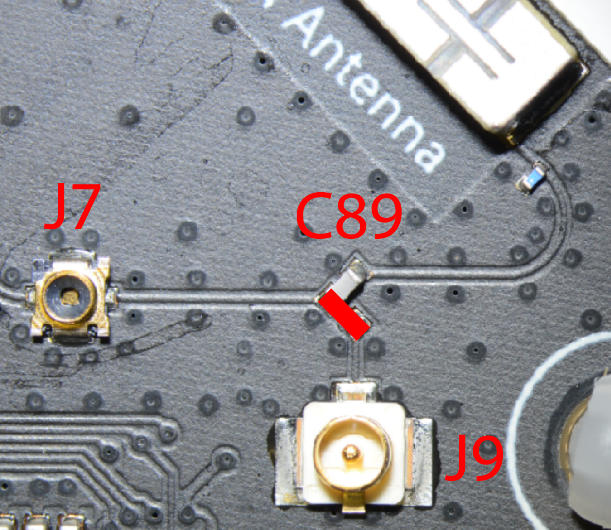

Alternativní konfigurace C23 – externí anténa se připojuje k J8	Alternativní konfigurace C89 – externí anténa se připojuje k J9

Poznámka:

Konektory J6 a J7 se používají k testování a kalibraci RF během výroby a nejsou určeny pro trvalé připojení k testovacímu zařízení nebo externím anténám.

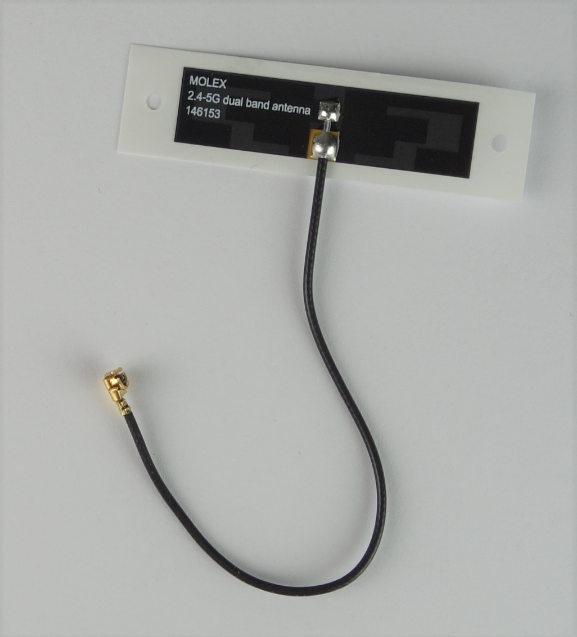

Jakýkoli typ externí antény 2,4 nebo 5GHz s konektorem U.FL nebo IPX lze použít s deskou, jako je Molex 1461530100 (znázorněno níže). Při montáži externí antény zodpovídáte za splnění všech zákonných a certifikačních požadavků.

Pozemní zkušební bod

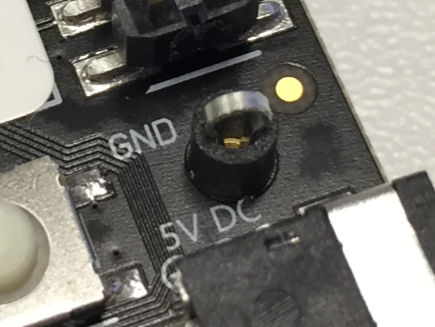

Vývojová deska MT3620 poskytuje základní zkušební bod na pravé straně, vedle tlačítka B a bezprostředně nad 3,5 mm sudovou zásuvkou, jak je znázorněno na obrázku. Tuto možnost použijte při testování – například pro připojení pozemního vedení sondy osciloskopu.
