Návrh referenční desky MT3620

  • Článek

Důležité

Toto je dokumentace k Azure Sphere (starší verze). Azure Sphere (starší verze) se vyřazuje 27. září 2027 a uživatelé musí do této doby migrovat do Azure Sphere (integrované). K zobrazení dokumentace k Azure Sphere (integrované) použijte selektor verzí umístěný nad obsahem.

Během vývoje Azure Sphere vytvořil Microsoft vývojovou desku pro MT3620. Tato vývojová deska slouží ostatním jako reference k vytváření vývojových panelů MT3620 nebo k vývoji modulů a zařízení založených na MT3620, takže se na ni odkazujeme jako na referenční vývojové desky Microsoftu MT3620 (dále jen pro RDB). RdB je kompatibilní se šablonami a nástroji Azure Sphere.

Toto téma představuje některé aspekty, které byly při návrhu provedeny. Doplňuje informace o uživateli v uživatelské příručce referenční desky MT3620.

S vývojem Azure Sphere se operační systém a nástroje Azure Sphere vyvíjejí tak, aby podporovaly další funkce MT3620. Stav podpory MT3620 popisuje aktuálně podporované funkce. Kromě toho uživatelská příručka pro hardware MT3620 od MediaTek obsahuje podrobný průvodce integrací MT3620 MCU do vlastního hardwaru. Pokud potřebujete tento dokument, obraťte se na MediaTek.

RdB se také vyvinuly prostřednictvím tří verzí. Z historických důvodů jsme přeskočili některá čísla verzí, takže verze jsou očíslované v1.0, v1.6 a v1.7. Aktuální verze v1.7 je zdokumentovaná v uživatelské příručce MT3620 RDB, zatímco verze 1.6 a starší verze jsou popsané v uživatelské příručce MT3620 RDB – verze 1.6 a starší.

Identifikace verze rdB

Pokud chcete zjistit číslo verze referenční vývojové rady, projděte si následující tabulku:

RDB verze 1.0 RDB verze 1.6 RDB verze 1.7

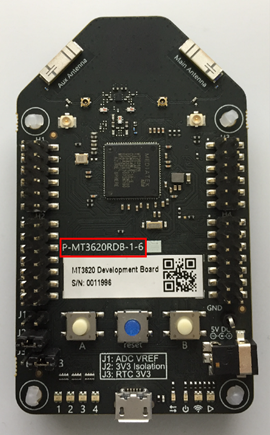

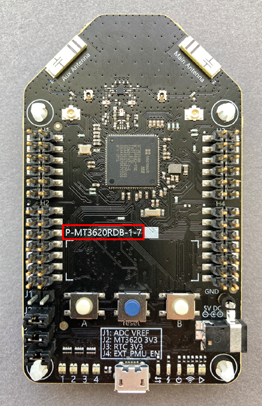

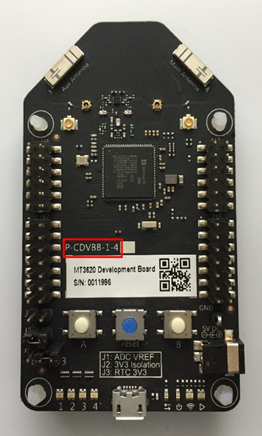

Fotka RDB verze 1.0 Fotka RDB verze 1.6 Fotka RDB verze 1.7

Soubory návrhu RDB

Soubory návrhu RDB – schémata, rozložení a faktury – jsou k dispozici pro referenci v úložišti Git návrhu hardwaru Azure Sphere. RdB byla vyvinuta pomocí altium Designeru. Soubory návrhu proto zahrnují Altium schematic soubory (přípona: . SchDoc), soubor rozložení Altium (přípona: . PcbDoc) a projekt Altium (rozšíření: . PrjPcb). Pro usnadnění uživatelů, kteří nepoužívají nebo mají přístup k Altium Designeru, jsou zahrnuty také soubory PDF souborů návrhu a gerberových souborů.

Účel panelu

Sada RDB byla navržena tak, aby usnadnila připojení MT3620, ladění a rozšíření.

  • Funkce připojení. RdB obsahuje klíčové prvky potřebné k integraci MT3620 do elektronického zařízení: samotné MT3620, alespoň jednu wi-fi anténu a základní externí komponenty, včetně párování rádiových frekvencí (RF), regulátorů napětí a klimatizace signálu. Kromě toho programovatelné tlačítka a LED diody pomáhají zákazníkům při testování a ladění svých aplikací. Uživatelská příručka vývojové desky MT3620 popisuje tlačítka a LED diody, wi-fi antény a regulátory napětí. Aby byla zajištěna kompatibilita s ukázkami Microsoftu, měly by tyto funkce podporovat všechny vývojové desky.

  • Ladění funkcí. RdB zveřejňuje dva řídicí signály (UART) MT3620 a dva řídicí signály (resetování a obnovení) přes USB způsobem, který umožňuje softwarovým nástrojům Azure Sphere rozpoznat je a pracovat s nimi. Toto rozhraní USB poskytuje funkce pro přenos aplikace na panel, načtení nové image operačního systému a ladění. Programovací a ladicí rozhraní MCU popisuje, jak RDB implementuje tyto funkce, a poskytuje další pokyny pro ty, kteří navrhují desky, které obsahují MT3620.

  • Rozšiřující funkce. RdB obsahuje více hlaviček, které umožňují připojení dalšího hardwaru, a to buď s dráty jumperu, nebo s vlastním štítem. Tímto způsobem je možné propojit sběrnici nebo připojit se ke senzorům, displejům atd. Uživatelská příručka vývojové desky MT3620 obsahuje podrobnosti o hlavičkách a programovatelných funkcích vstupně-výstupních operací (PIO).
