Přidání polygonové vrstvy extruze do mapy v sadě iOS SDK (Preview)

V tomto článku se dozvíte, jak pomocí polygonové vrstvy extruze vykreslit oblasti Polygon geometrie a MultiPolygon geometrie funkcí jako tvarované tvary.

Poznámka:

Vyřazení sady Azure Mapy iOS SDK

Sada Azure Mapy Native SDK pro iOS je teď zastaralá a bude vyřazena 31. 31. 25. Pokud se chcete vyhnout přerušení služeb, proveďte migraci do sady Azure Mapy Web SDK do 31. 31. 25. Další informace najdete v průvodci migrací sady Azure Mapy iOS SDK.

Použití polygonové vrstvy extruze

Připojení mnohoúhelní vrstvu extruze ke zdroji dat. Pak ho načetl na mapě. Polygon extrusion vrstva vykresluje oblasti Polygon a MultiPolygon rysy jako tvary vysunutí. base Vlastnosti height polygonové vrstvy extruze definují základní vzdálenost od země a výšky vytvarovaného tvaru v metrech. Následující kód ukazuje, jak vytvořit mnohoúhelník, přidat ho do zdroje dat a vykreslit ho pomocí polygon extrusion vrstvy třídy.

// Create a data source and add it to the map.
let source = DataSource()
map.sources.add(source)

// Create a rectangular polygon.
source.add(geometry: Polygon([
    CLLocationCoordinate2D(latitude: 40.800279, longitude: -73.958383),
    CLLocationCoordinate2D(latitude: 40.768459, longitude: -73.981547),
    CLLocationCoordinate2D(latitude: 40.767761, longitude: -73.981246),
    CLLocationCoordinate2D(latitude: 40.764616, longitude: -73.973618),
    CLLocationCoordinate2D(latitude: 40.765128, longitude: -73.973060),
    CLLocationCoordinate2D(latitude: 40.764908, longitude: -73.972599),
    CLLocationCoordinate2D(latitude: 40.796584, longitude: -73.949446),
    CLLocationCoordinate2D(latitude: 40.797088, longitude: -73.949661),
    CLLocationCoordinate2D(latitude: 40.800523, longitude: -73.957815),
    CLLocationCoordinate2D(latitude: 40.800279, longitude: -73.958383)
]))

// Create and add a polygon extrusion layer to the map below the labels so that they are still readable.
map.layers.insertLayer(
    PolygonExtrusionLayer(source: source, options: [
        .fillColor(.red),
        .fillOpacity(0.7),
        .height(500)
    ]),
    below: "labels"
)

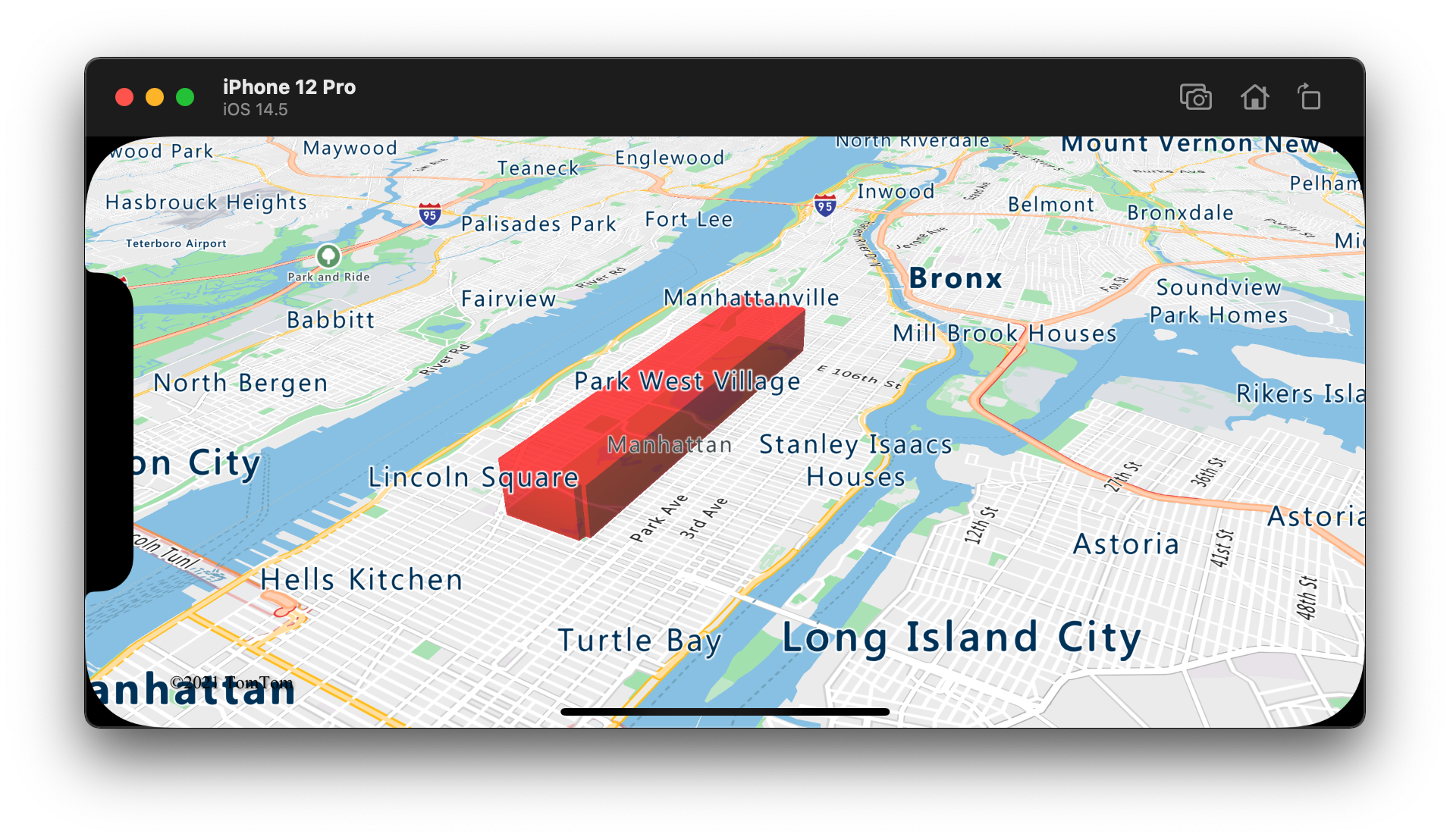

Následující snímek obrazovky ukazuje výše uvedený kód, který vykresluje mnohoúhelník roztažený svisle pomocí polygonové vrstvy extruze.

Přidání mnohoúhelníku řízených daty

Mapu choropleth lze vykreslit pomocí polygonové vrstvy extruze. height Nastavte a fillColor vlastnosti vrstvy extruze na měření statistické proměnné v Polygon geometriích a MultiPolygon vlastností. Následující vzorový kód ukazuje mapu vytyčovaného choroplethu USA na základě měření hustoty populace podle stavu.

// Create a data source and add it to the map.
let source = DataSource()

// Import the geojson data and add it to the data source.
source.importData(fromURL: Bundle.main.url(forResource: "US_States_Population_Density", withExtension: "json")!)

map.sources.add(source)

// Create and add a polygon extrusion layer to the map below the labels so that they are still readable.
let densityColorSteps: [Int: UIColor] = [
    0: UIColor(red: 0, green: 1, blue: 0.5, alpha: 1),
    10: UIColor(red: 9 / 255, green: 224 / 255, blue: 118 / 255, alpha: 1),
    20: UIColor(red: 11 / 255, green: 191 / 255, blue: 103 / 255, alpha: 1),
    50: UIColor(red: 247 / 255, green: 227 / 255, blue: 5 / 255, alpha: 1),
    100: UIColor(red: 247 / 255, green: 199 / 255, blue: 7 / 255, alpha: 1),
    200: UIColor(red: 247 / 255, green: 130 / 255, blue: 5 / 255, alpha: 1),
    500: UIColor(red: 247 / 255, green: 94 / 255, blue: 5 / 255, alpha: 1),
    1000: UIColor(red: 247 / 255, green: 37 / 255, blue: 5 / 255, alpha: 1)
]
let colorExpression = NSExpression(
    forAZMStepping: NSExpression(forKeyPath: "density"),
    from: NSExpression(forConstantValue: UIColor(red: 0, green: 1, blue: 0.5, alpha: 1)),
    stops: NSExpression(forConstantValue: densityColorSteps)
)

let densityHeightSteps: [Int: Int] = [
    0: 100,
    1200: 960_000
]
let heightExpression = NSExpression(
    forAZMInterpolating: NSExpression(forKeyPath: "density"),
    curveType: .linear,
    parameters: nil,
    stops: NSExpression(forConstantValue: densityHeightSteps)
)

map.layers.insertLayer(
    PolygonExtrusionLayer(source: source, options: [
        .fillOpacity(0.7),
        .fillColor(from: colorExpression),
        .height(from: heightExpression)
    ]),
    below: "labels"
)

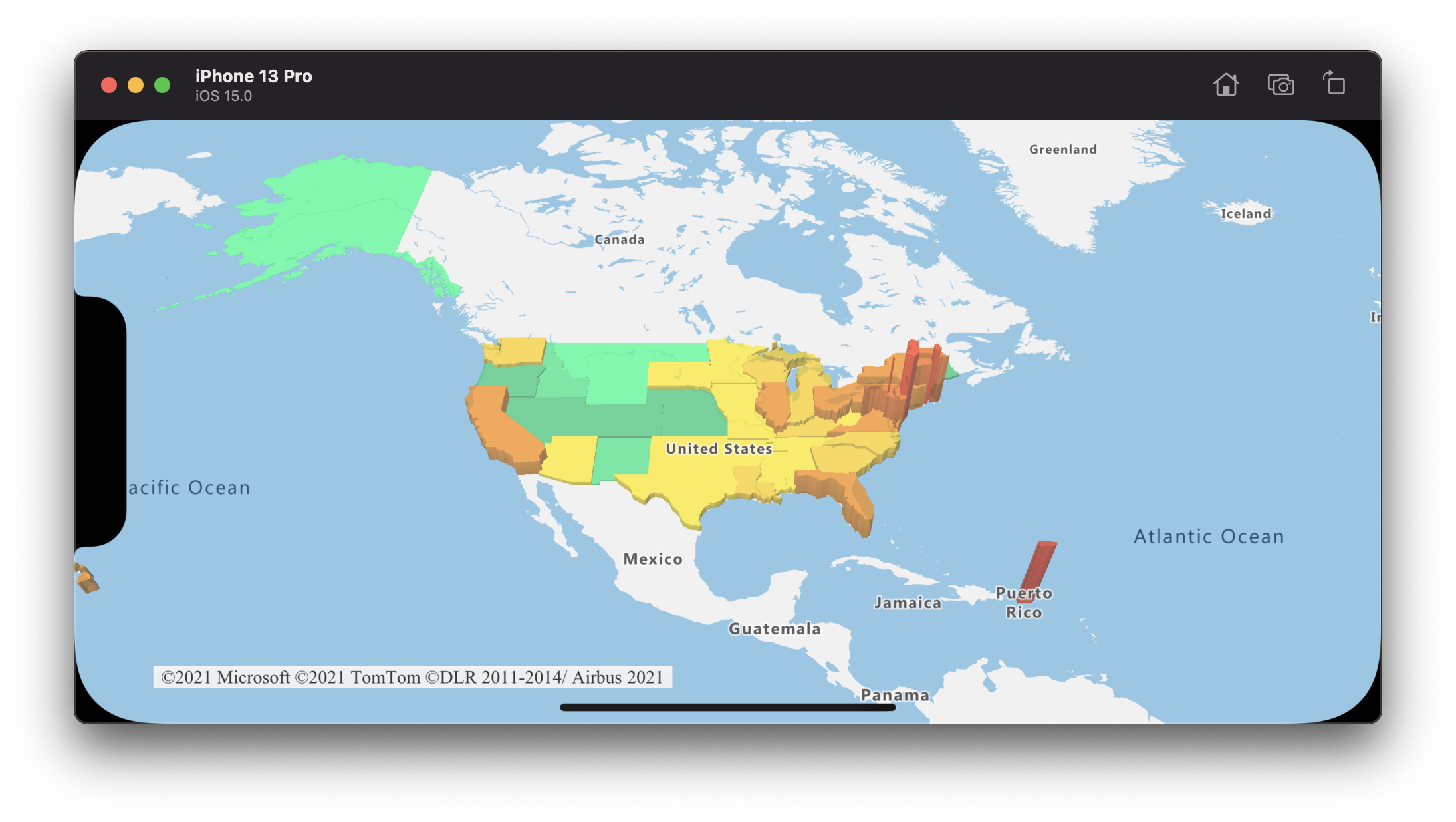

Následující snímek obrazovky znázorňuje choropleth mapu států USA obarvených a roztažených svisle jako polygony vysunuté na základě hustoty populace.

Další informace

Další ukázky kódu pro přidání do map najdete v následujících článcích:

• Vytvoření zdroje dat
• Použití výrazů stylu řízených daty
• Přidání polygonové vrstvy
