按鈕 - MRTK2

按鈕讓使用者得以觸發立即動作。 它是混合實境中最基礎的元件之一。 MRTK 提供各種類型的按鈕預製專案。

MRTK 中的按鈕預製專案

資料夾下 MRTK/SDK/Features/UX/Interactable/Prefabs 按鈕預製專案的範例

Unity UI 影像/圖形型按鈕

• UnityUIInteractableButton.prefab
• PressableButtonUnityUI.prefab
• PressableButtonUnityUICircular.prefab
• PressableButtonHoloLens2UnityUI.prefab

以碰撞器為基礎的按鈕

PressableButtonHoloLens2

PressableButtonHoloLens2Unplated

PressableButtonHoloLens2Circular

HoloLens 2 的殼層樣式按鈕與背板，可支援各種視覺回饋，例如框線光線、鄰近光線和壓縮前板

HoloLens 2 的殼層樣式按鈕沒有背板

HoloLens 2 的殼層樣式按鈕與圓形圖案

PressableButtonHoloLens2_32x96

PressableButtonHoloLens2Bar3H

PressableButtonHoloLens2Bar3V

Wide HoloLens 2 的殼層樣式按鈕 32x96mm

水準 HoloLens 2 按鈕列與共享背板

具有共用背板的垂直HoloLens 2按鈕列

PressableButtonHoloLens2ToggleCheckBox_32x32

PressableButtonHoloLens2ToggleSwitch_32x32

PressableButtonHoloLens2ToggleRadio_32x32

HoloLens 2 的殼層樣式複選框 32x32mm

HoloLens 2 的殼層樣式交換器 32x32mm

HoloLens 2 的殼層式無線電 32x32mm

PressableButtonHoloLens2ToggleCheckBox_32x96

PressableButtonHoloLens2ToggleSwitch_32x96

PressableButtonHoloLens2ToggleRadio_32x96

HoloLens 2 的殼層樣式複選框 32x96mm

HoloLens 2 的殼層樣式開關 32x96mm

HoloLens 2 的殼層式無線電 32x96mm

徑向

複選框

ToggleSwitch

星形按鈕

核取方塊

切換開關

ButtonHoloLens1

PressableRoundButton

按鈕

HoloLens 第 1 代殼層樣式按鈕

圓形圖案按下按鈕

基本按鈕

Button （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/Button.prefab）是以互動概念為基礎，為按鈕或其他互動式介面類型提供簡單的 UI 控件。 基準按鈕支援所有可用的輸入方法，包括近距離互動的清楚手部輸入，以及遠距互動的注視 + 空中點選。 您也可以使用語音命令來觸發按鈕。

PressableButtonHoloLens2 （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2.prefab） 是 HoloLens 2 的殼層樣式按鈕，可支援直接手部追蹤輸入的按鈕精確移動。 它會結合 Interactable 腳本與 PressableButton 腳本。

對於 HoloLens 2，建議使用按鈕搭配不透明背板。 不建議使用透明按鈕，因為這些可用性和穩定性問題：

• 使用實體環境難以閱讀圖示和文字
• 很難瞭解事件觸發時機
• 透過透明平面顯示的全像投影可以不穩定，HoloLens 2 的深度 LSR 穩定

如何使用可按下按鈕

Unity UI 型按鈕

在您的場景中建立 Canvas （GameObject - UI ->> Canvas）。 在 Canvas 的 [偵測器] 面板中：

• 點選 「轉換為 MRTK」
• 單擊 [新增 NearInteractionTouchableUnityUI]
• 將 Rect Transform 元件的 X、Y 和 Z 小數位數設定為 0.001

然後拖曳 PressableButtonUnityUI （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonUnityUI.prefab）， PressableButtonUnityUICircular （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonUnityUICircular.prefab） 或 PressableButtonHoloLens2UnityUI （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2UnityUI.prefab） 到 Canvas 上。

以碰撞器為基礎的按鈕

只要將 （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2.prefab） 或 PressableButtonHoloLens2Unplated （Assets/MRTK/SDK/Features/UX/Interactable/Prefabs/PressableButtonHoloLens2Unplated.prefab） 拖曳PressableButtonHoloLens2到場景中。 這些按鈕預製項目已設定為針對各種類型的輸入提供音訊-視覺回饋，包括清楚的手部輸入和注視。

預製專案本身以及 Interactable 元件中公開的事件可用來觸發其他動作。 HandInteractionExample 場景中的可按下按鈕會使用 Interactable 的 OnClick 事件來觸發 Cube 色彩的變更。 此事件會針對不同類型的輸入方法觸發，例如注視、空中點選、手部光線，以及透過可按下的按鈕腳本按下實體按鈕。

您可以設定當可按下的按鈕透過PhysicalPressEventRouter按鈕上的 引發 OnClick 事件時。 例如，您可以將 OnClick 設定為在按下按鈕時引發，而不是按下並放開按鈕，方法是將 [按兩下時互動] 設定為 [按下事件]。

若要利用特定清楚的手部輸入狀態資訊，您可以使用可按下的按鈕事件 - Touch Begin、Touch End、Button Pressed、Button Released。 不過，這些事件不會引發，以回應空中點選、手部光線或眼球輸入。 若要支援近距離和遠距互動，建議使用 Interactionable 的 OnClick 事件。

互動狀態

在閑置狀態中，不會顯示按鈕的前板。 當手指接近或注視輸入中的游標以表面為目標時，前板的發光框線就會變成可見。 前板表面的指尖位置有額外的醒目提示。 用手指推動時，前板會隨著指尖移動。 當指尖觸碰前板表面時，它會顯示一個微妙的脈衝效果，以提供觸控點的視覺回饋。

在 HoloLens 2 殼層樣式按鈕中，有許多視覺提示和能供性可增加使用者對互動的信心。

鄰近光線	專注輔助醒目提示	壓縮籠子	觸發程式上的脈衝

微妙的脈衝效果是由可按下的按鈕觸發的，該按鈕會尋找目前互動指標上生存的 ProximityLight（s）。 如果找到任何鄰近光線， ProximityLight.Pulse 則會呼叫 方法，以自動產生著色器參數的動畫來顯示脈衝。

Inspector 屬性

按鈕前板的方塊碰撞器Box Collider 。

可按下按鈕 使用手部按下互動來移動按鈕的邏輯。

實體按下事件路由器 此腳本會將事件從手部按下互動傳送至 Interactionable。

InteractionableInteractionable 會 處理各種類型的互動狀態和事件。 HoloLens 注視、手勢和語音輸入和沉浸式頭戴式裝置動作控制器輸入會由此腳本直接處理。

音訊回饋剪輯的音訊來源 Unity 音訊來源。

NearInteractionTouchable.cs 讓任何對象都能夠與清楚的手部輸入接觸。

Prefab 版面配置

ButtonContent 物件包含前板、文字標籤和圖示。 FrontPlate 會使用Button_Box著色器來回應索引指尖的鄰近性。 它會顯示發光的框線、鄰近光線，以及觸控的脈衝效果。 文字標籤是使用 TextMesh Pro 建立的。 SeeItSayItLabel 的可見性是由 Interactable 的主題所控制。

如何變更圖示和文字

MRTK 按鈕會使用 ButtonConfigHelper 元件來協助您變更按鈕的圖示、文字和標籤。 （請注意，如果選取的按鈕上沒有元素，某些欄位可能不存在。

建立和修改圖示集

圖示集是元件所使用的ButtonConfigHelper一組共享圖示資產。 支援三種圖示 樣式 。

• 四邊形圖示會使用 MeshRenderer在四邊形上轉譯。 這是預設圖示樣式。
• Sprite 圖示會使用 SpriteRenderer來轉譯。 如果您想要將圖示匯入為Sprite工作表，或想要將圖示資產與 Unity UI 元件共用，這會很有用。 若要使用此樣式，您必須安裝 Sprite 編輯器套件 （Windows -> 封裝管理員 -> 2D Sprite）
• Char 圖示會使用 TextMeshPro 元件來轉譯。 如果您想要使用圖示字型，這會很有用。 若要使用 HoloLens 圖示字型，您必須建立 TextMeshPro 字型資產。

若要變更按鈕所使用的樣式，請展開 ButtonConfigHelper 中的 [圖示 ] 下拉式清單，然後從 [圖示樣式 ] 下拉式清單中選取 。

若要建立新的按鈕圖示：

1. 在 [ 專案 ] 視窗中，以滑鼠右鍵按兩下 [資產 ] 以開啟操作功能表。 （您也可以以滑鼠右鍵按兩下內 的任何空白空間Assets 資料夾或其其中一個子資料夾。）

2. 選取 [ 建立 > 混合實境 > 工具組 > ] 圖示集。



若要新增四邊形和Sprite圖示，只要將它們拖曳到各自的陣列即可。 若要新增 Char 圖示，您必須先建立並指派字型資產。

在 MRTK 2.4 和更新版本中，我們建議將自定義圖示紋理移至 IconSet。 若要將專案中所有按鈕上的資產升級為新的建議格式，請使用 ButtonConfigHelperMigrationHandler。 （混合實境工具組 ->公用程式 - 移轉視窗 ->> 移轉處理程式選取 -> Microsoft.MixedReality.Toolkit.Utilities.ButtonConfigHelperMigrationHandler）

匯入升級按鈕所需的 Microsoft.MixedRealityToolkit.Unity.Tools 套件。

如果在移轉期間的預設圖示集中找不到圖示，則會在MixedRealityToolkit.Generated/CustomIconSets 中建立自定義圖示集。 對話框會指出已執行這項作業。

建立 HoloLens 圖示字型資產

首先，將圖示字型匯入 Unity。 在 Windows 計算機上，您可以在 Windows/Fonts/holomdl2.ttf中找到 預設 HoloLens 字型。 將此檔案複製並貼到您的 Assets 資料夾中。

接下來，透過 Window > TextMeshPro Font Asset Creator 開啟 TextMeshPro > Font Asset Creator。 以下是產生 HoloLens 字型 atlas 的建議設定。 若要包含所有圖示，請將下列 Unicode 範圍貼到 [字元序列 ] 欄位中：

E700-E702,E706,E70D-E70E,E710-E714,E718,E71A,E71D-E71E,E720,E722,E728,E72A-E72E,E736,E738,E73F,E74A-E74B,E74D,E74F-E752,E760-E761,E765,E767-E769,E76B-E76C,E770,E772,E774,E777,E779-E77B,E782-E783,E785-E786,E799,E7A9-E7AB,E7AF-E7B1,E7B4,E7C8,E7E8-E7E9,E7FC,E80F,E821,E83F,E850-E859,E872-E874,E894-E895,E8A7,E8B2,E8B7,E8B9,E8D5,E8EC,E8FB,E909,E91B,E92C,E942,E95B,E992-E995,E9E9-E9EA,EA37,EA40,EA4A,EA55,EA96,EB51-EB52,EB65,EB9D-EBB5,EBCB-EBCC,EBCF-EBD3,EC03,EC19,EC3F,EC7A,EC8E-EC98,ECA2,ECD8-ECDA,ECE0,ECE7-ECEB,ED17,EE93,EFA9,F114-F120,F132,F181,F183-F186

產生字型資產之後，請將它儲存到您的專案，並將它指派給圖示集的 [ 字元圖示字型 ] 字段。 [可用的圖示] 下拉式列表現在會填入。 若要讓圖示可供按鈕使用，請按兩下它。 它將會新增至 [選取的 圖示 ] 下拉式清單，現在會顯示在 ButtonConfigHelper. [您可以選擇性地圖示提供標籤]。 這可在運行時間設定圖示。

public void SetButtonToAdjust()
{
    ButtonConfigHelper buttonConfigHelper = gameObject.GetComponent<ButtonConfigHelper>();
    buttonConfigHelper.SetCharIconByName("AppBarAdjust");
}

若要使用圖示集選取按鈕，請展開 中的 ButtonConfigHelper [圖示] 下拉式清單，並將它指派給 [圖示集 ] 字段。

如何變更按鈕的大小

HoloLens 2 的殼層樣式按鈕大小為 32x32mm。 若要自定義維度，請變更按鈕預製項中的這些物件大小：

1. FrontPlate
2. BackPlate 下方的四邊形
3. 根上的方塊碰撞器

然後，按兩下NearInteractionTouchable腳本中的 [ 修正系結 ] 按鈕，該腳本位於按鈕的根目錄中。

更新 FrontPlate 的大小

更新四邊形的大小

更新 Box 碰撞器的大小

按兩下 [修正界限]

語音命令 （'see-it， say-it'）

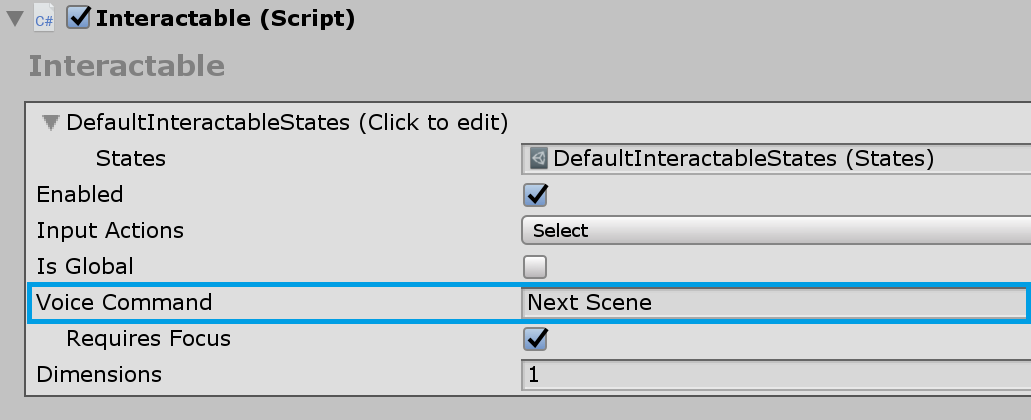

語音輸入處理程式 可按下按鈕中的可 互動文稿已經實作 IMixedRealitySpeechHandler。 您可以在這裏設定語音命令關鍵字。

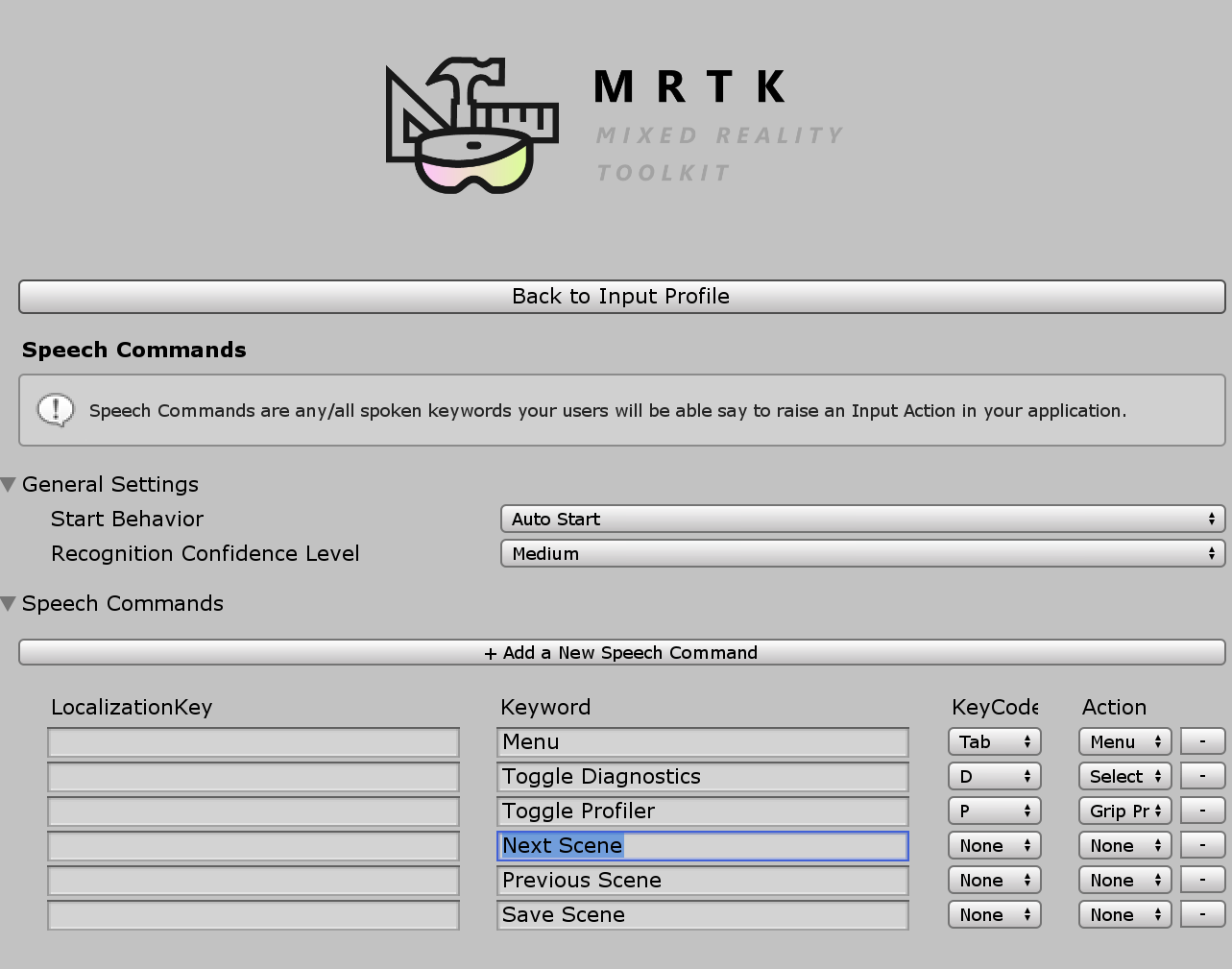

語音輸入設定檔 此外，您必須在全域 語音命令配置檔中註冊語音命令關鍵詞。

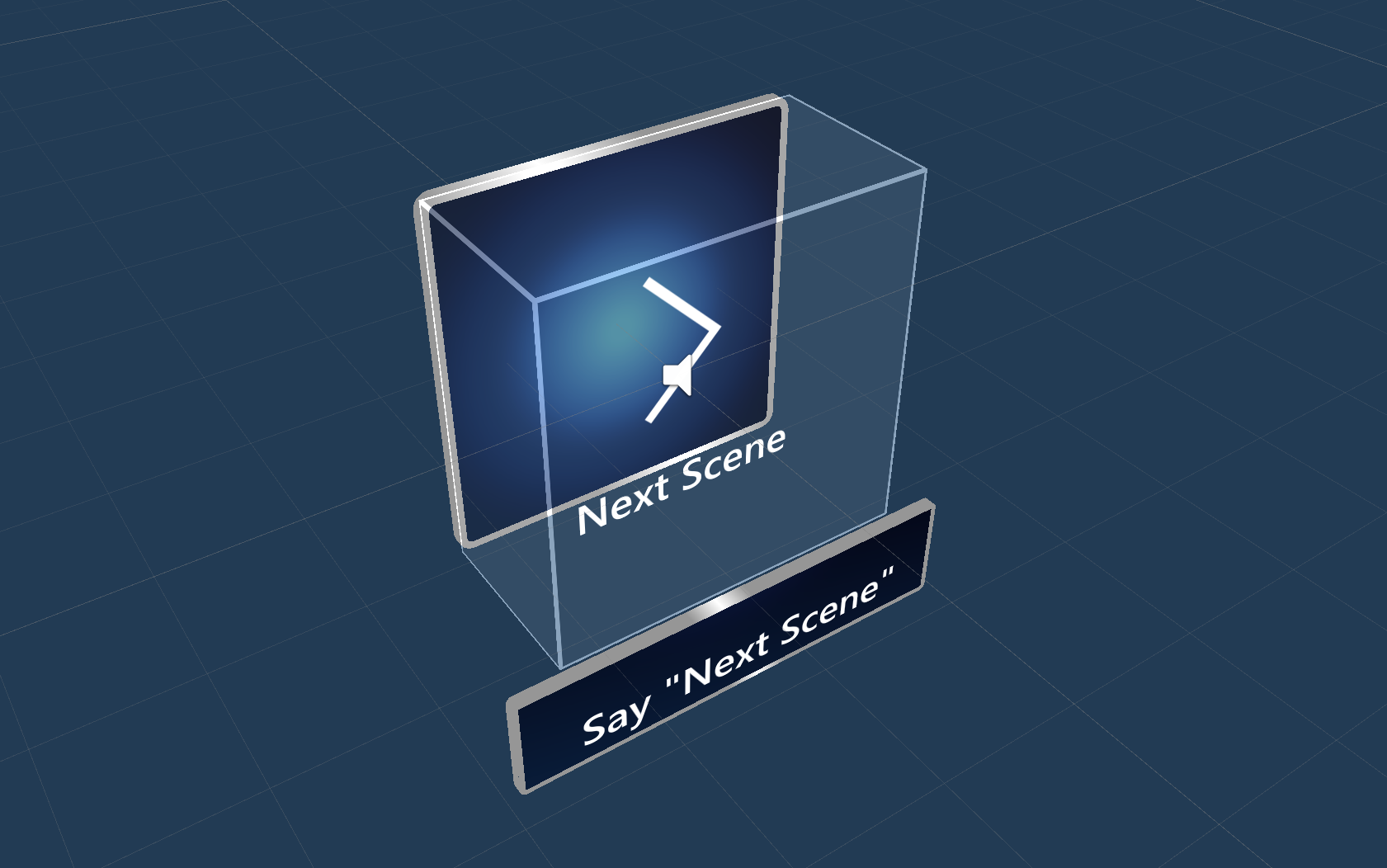

See-it， Say-it 標籤 可按下的按鈕預製項具有 SeeItSayItLabel 物件底下的 佔位元 TextMesh Pro 卷 標。 您可以使用此標籤，將按鈕的語音命令關鍵字傳達給使用者。

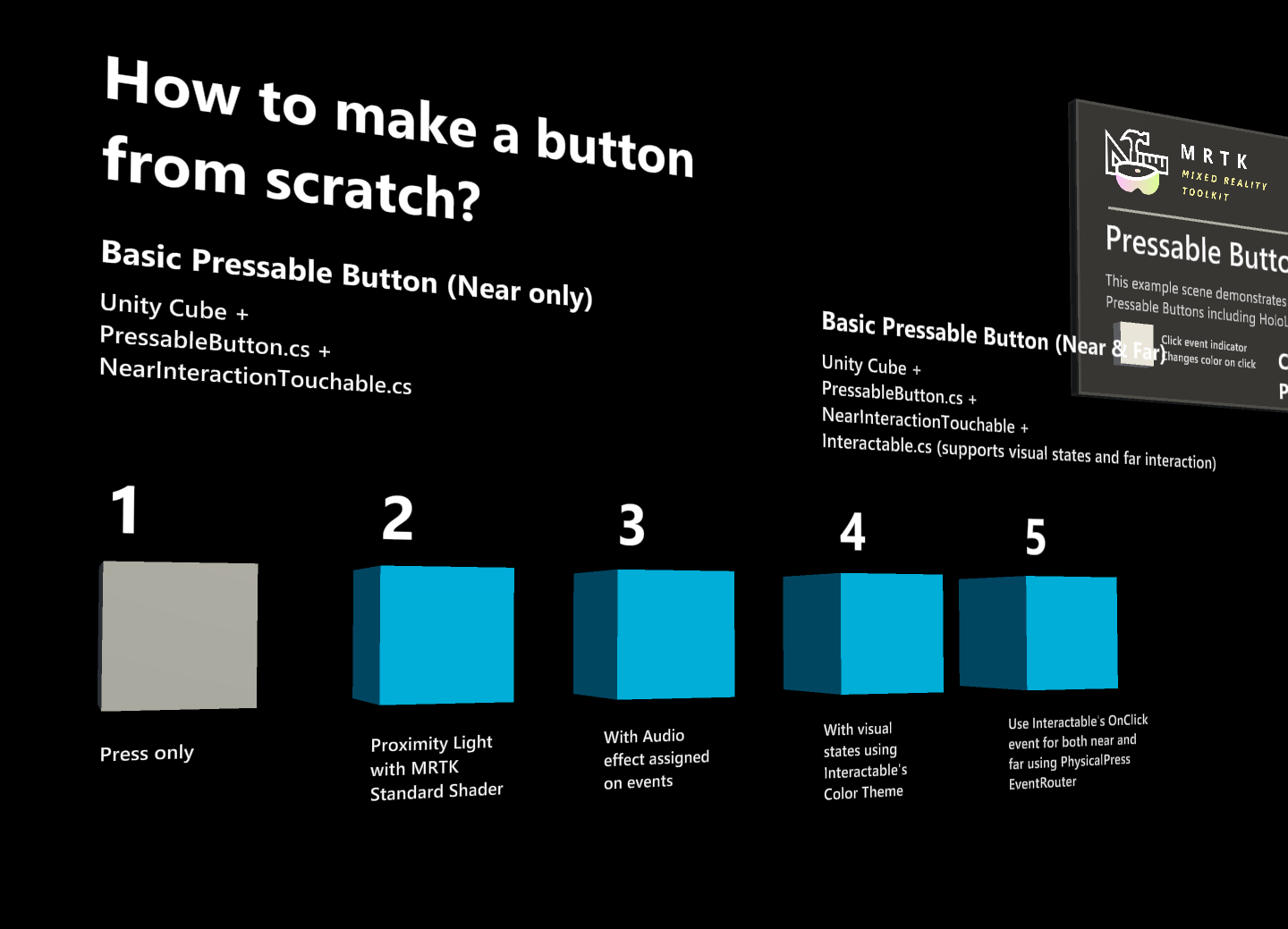

如何從頭開始建立按鈕

您可以在 PressableButtonExample 場景中找到這些按鈕的範例。

1.使用 Cube 建立可按下的按鈕（僅接近互動）

1. 建立 Unity Cube （GameObject > 3D 物件 > Cube）
2. 新增 PressableButton.cs 腳本
3. 新增 NearInteractionTouchable.cs 腳本

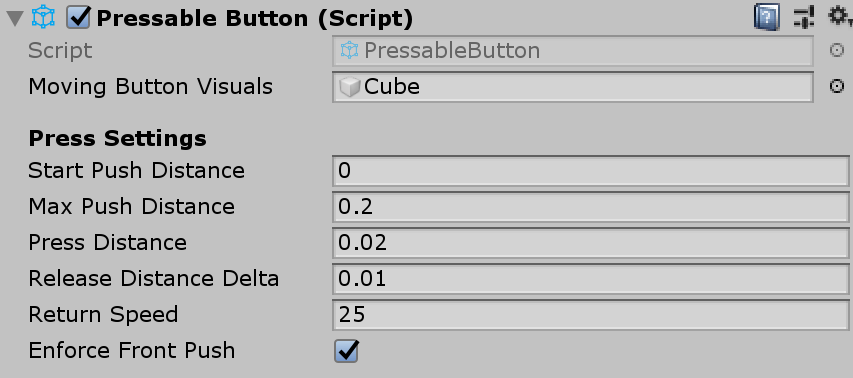

在 PressableButton的 [偵測器] 面板中，將 Cube 物件指派給 [移動按鈕視覺效果]。

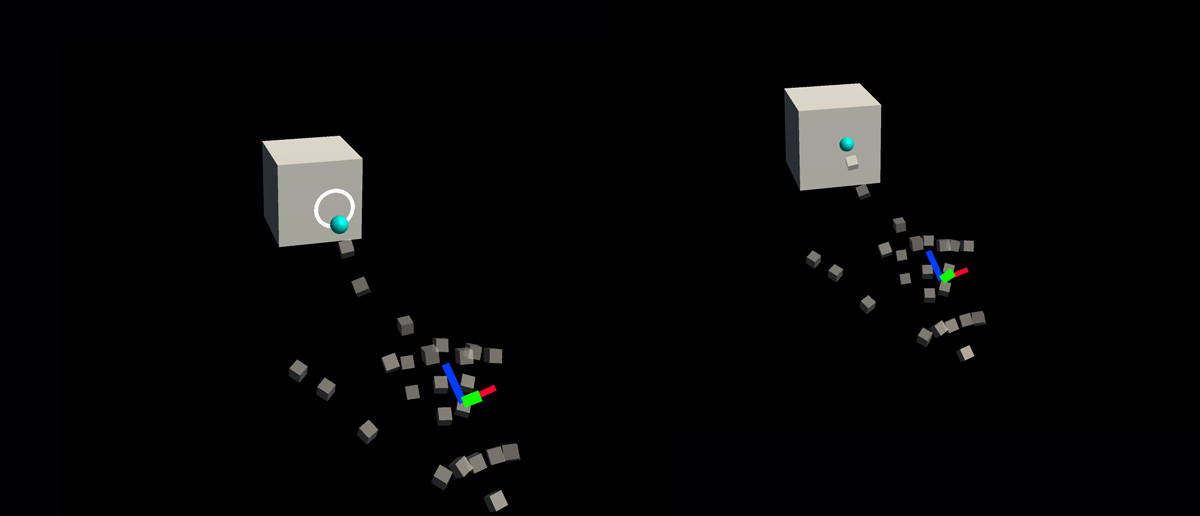

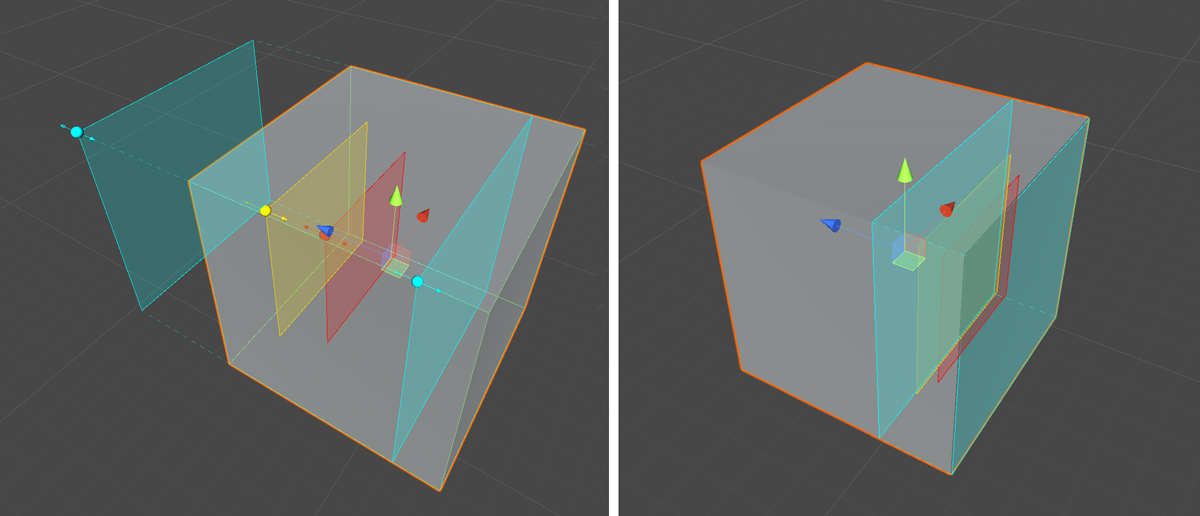

當您選取 Cube 時，您會在 物件上看到多個彩色層次。 這會在 [按下設定] 底下可視化距離值。 使用句柄，您可以設定何時開始按下 （移動物件） 和何時觸發事件。

當您按下按鈕時，它會移動並產生在腳本中 PressableButton.cs 公開的適當事件，例如 TouchBegin（）、TouchEnd（）、ButtonPressed（）、ButtonReleased（）。

疑難排解

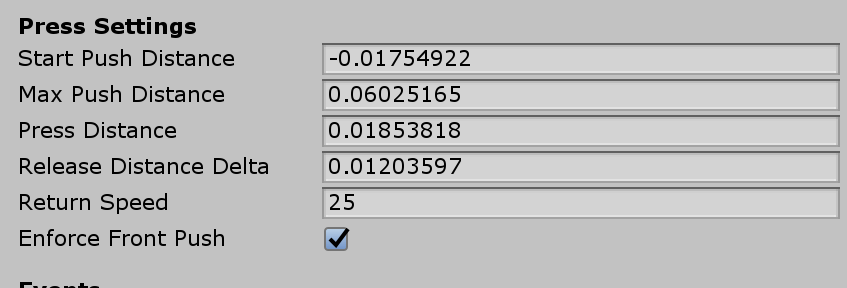

如果您的按鈕正在執行雙按，請確定 [強制前端推入] 屬性為使用中，且 [開始推播距離] 平面位於 [近互動可觸控] 平面前面。 近互動觸控平面會以藍色平面在下面的gif中白色箭號原點前方表示：

2.將視覺回饋新增至基本 Cube 按鈕

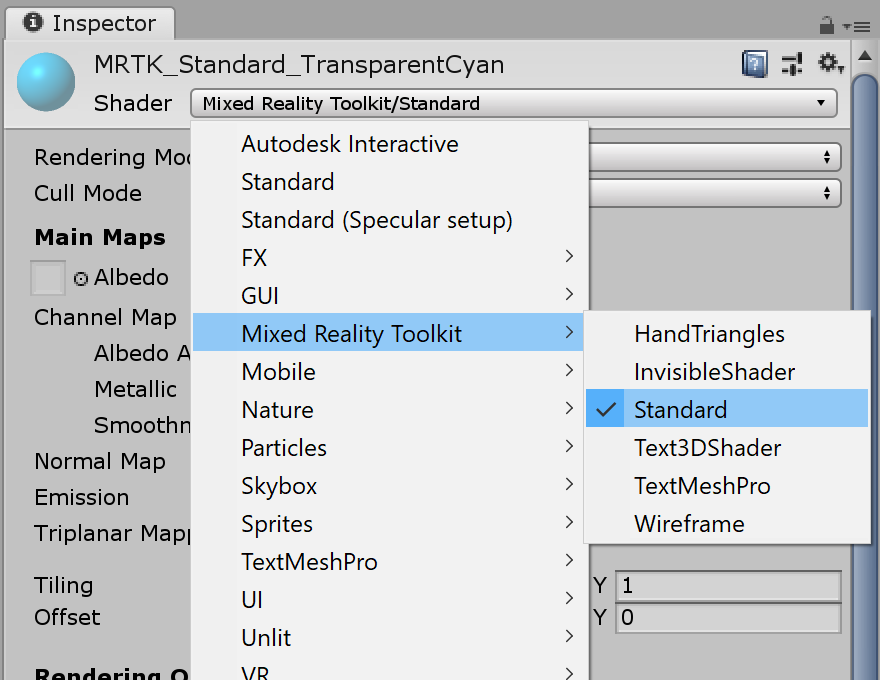

MRTK 標準著色器提供各種功能，可讓您輕鬆地新增視覺回饋。 建立材質並選取著色器 Mixed Reality Toolkit/Standard。 或者，您可以使用或複製其中一個使用 MRTK 標準著色器的現有 /SDK/StandardAssets/Materials/ 材質。

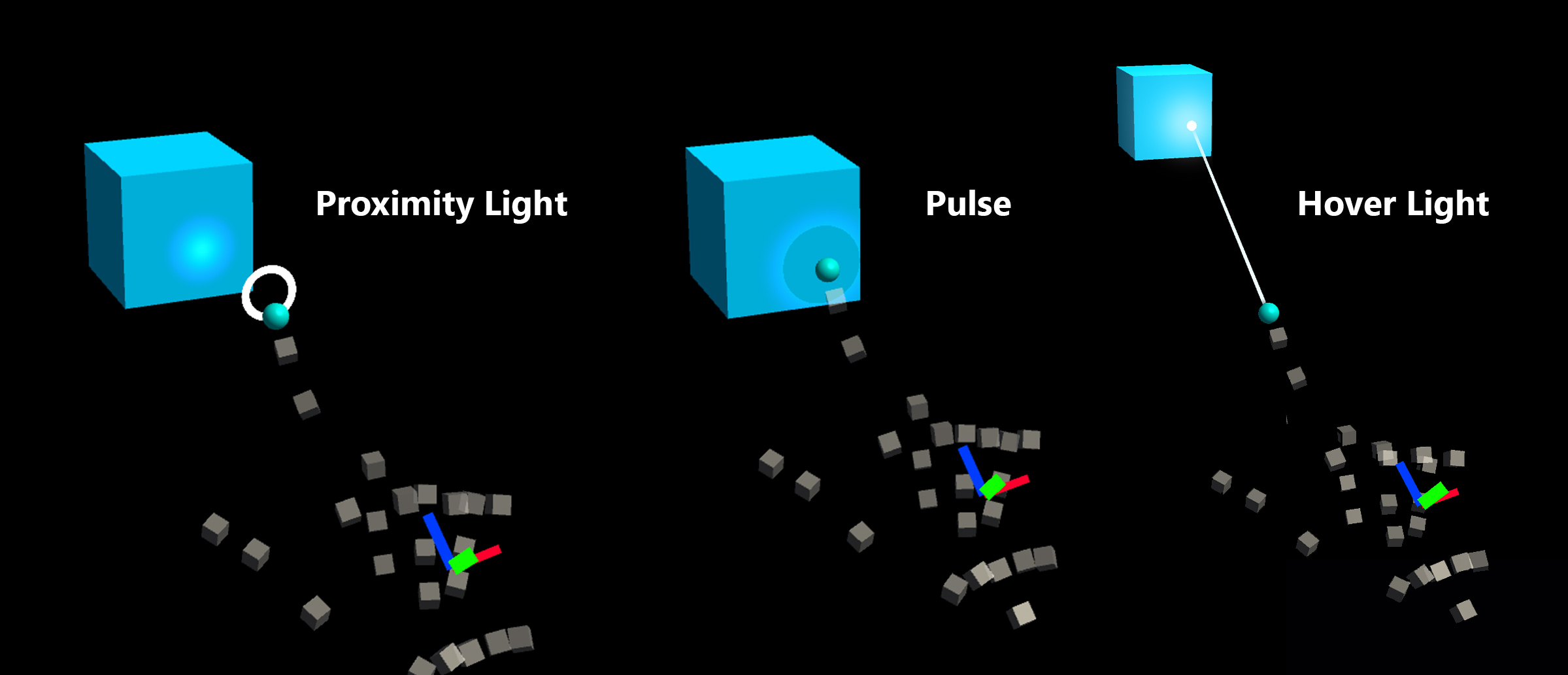

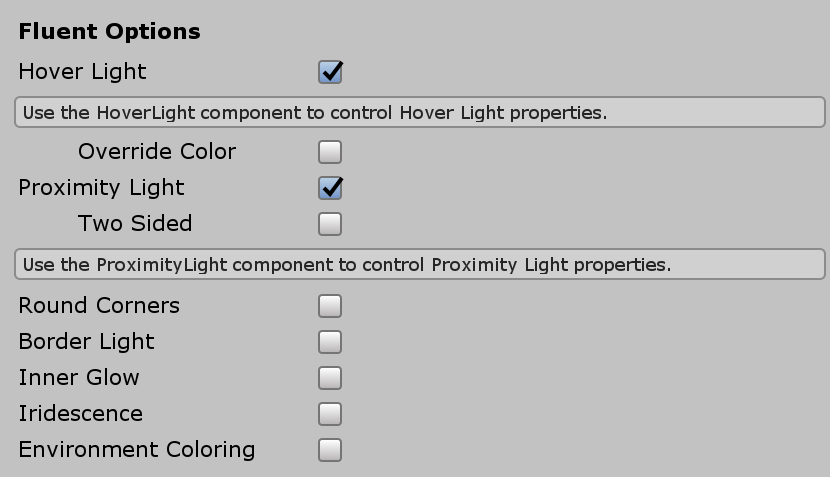

核取 Hover Light [Fluent 選項] 下方的 和 Proximity Light 。 這可啟用近手（近接光）和遠指標（暫留光線）互動的視覺回饋。

3.將音訊意見反應新增至基本 Cube 按鈕

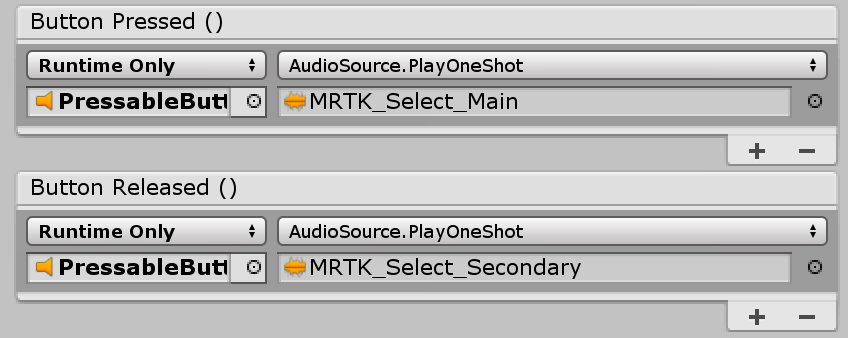

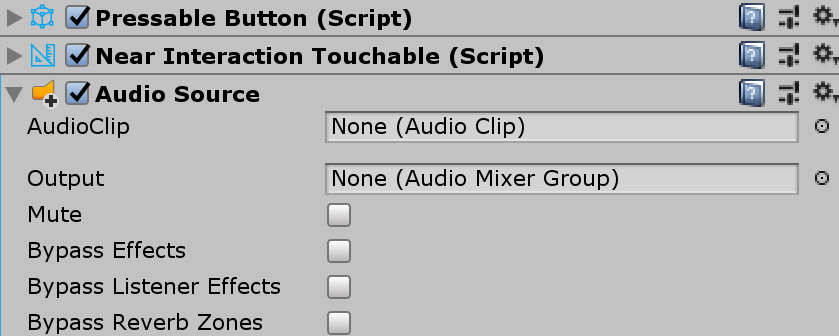

由於 PressableButton.cs 腳本會公開 TouchBegin（）、TouchEnd（）、ButtonPressed（）、ButtonReleased（）等事件，因此我們可以輕鬆地指派音頻意見反應。 只要將 Unity Audio Source 新增至 Cube 物件，然後選取 AudioSource.PlayOneShot（即可指派音訊剪輯。 您可以使用資料夾下的 /SDK/StandardAssets/Audio/ MRTK_Select_Main和MRTK_Select_Secondary音訊剪輯。

4.新增視覺狀態並處理遠距互動事件

可 互動是一個腳本，可讓您輕鬆地為不同類型的輸入互動建立視覺狀態。 它也會處理遠距互動事件。 將 Cube 物件新增Interactable.cs並拖放到 [配置檔] 底下的 [目標] 字段。 然後，使用 ScaleOffsetColorTheme 類型建立新的 Theme。 在此主題下，您可以指定特定互動狀態的物件色彩，例如 焦點 和 已按下。 您也可以控制 Scale 和 Offset。 檢查 [Easing ] 並設定持續時間，讓視覺轉換順暢。

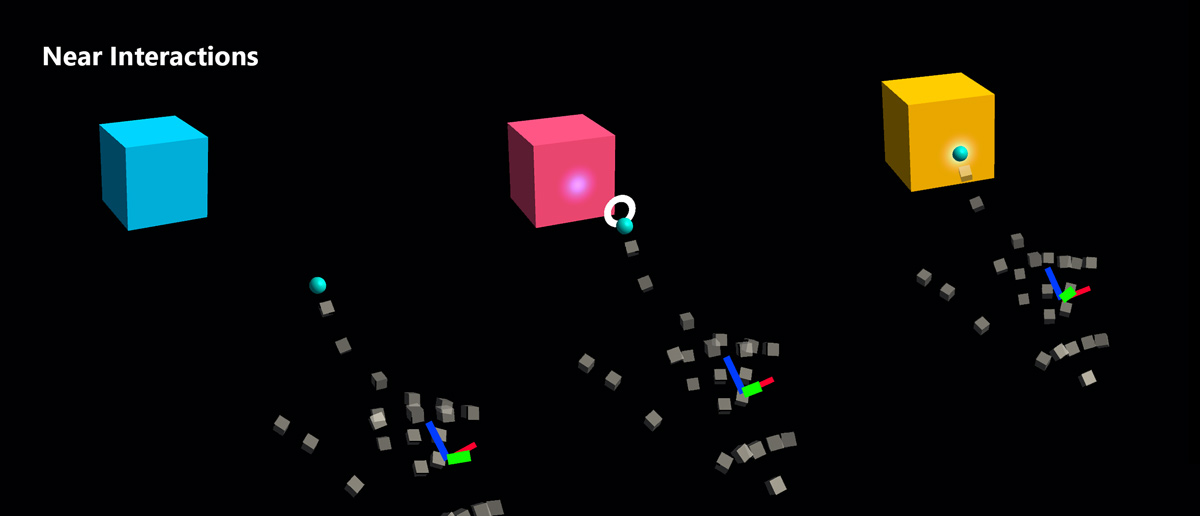

您會看到物件回應遠（手部光線或註視游標）和近（手）互動。

自訂按鈕範例

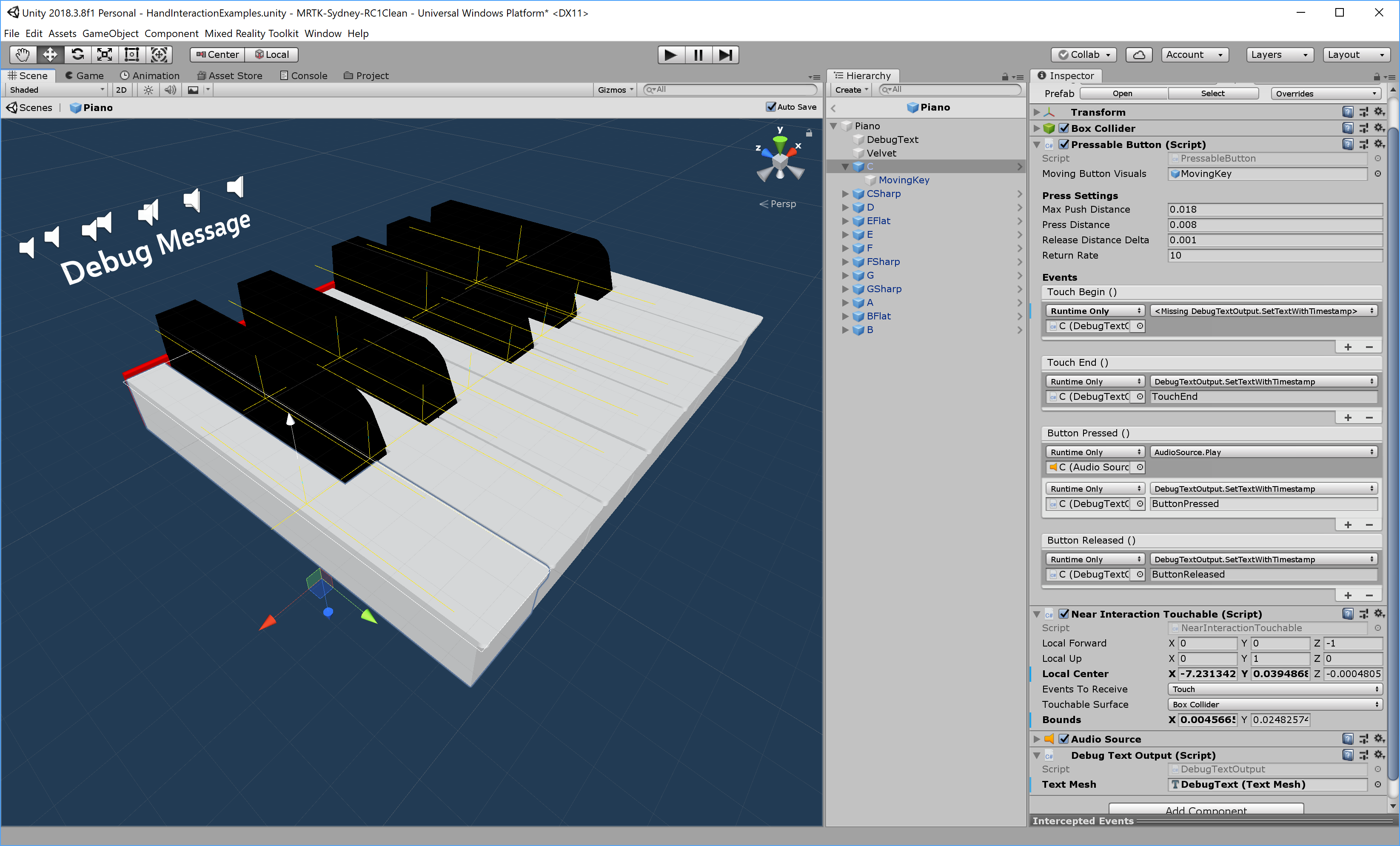

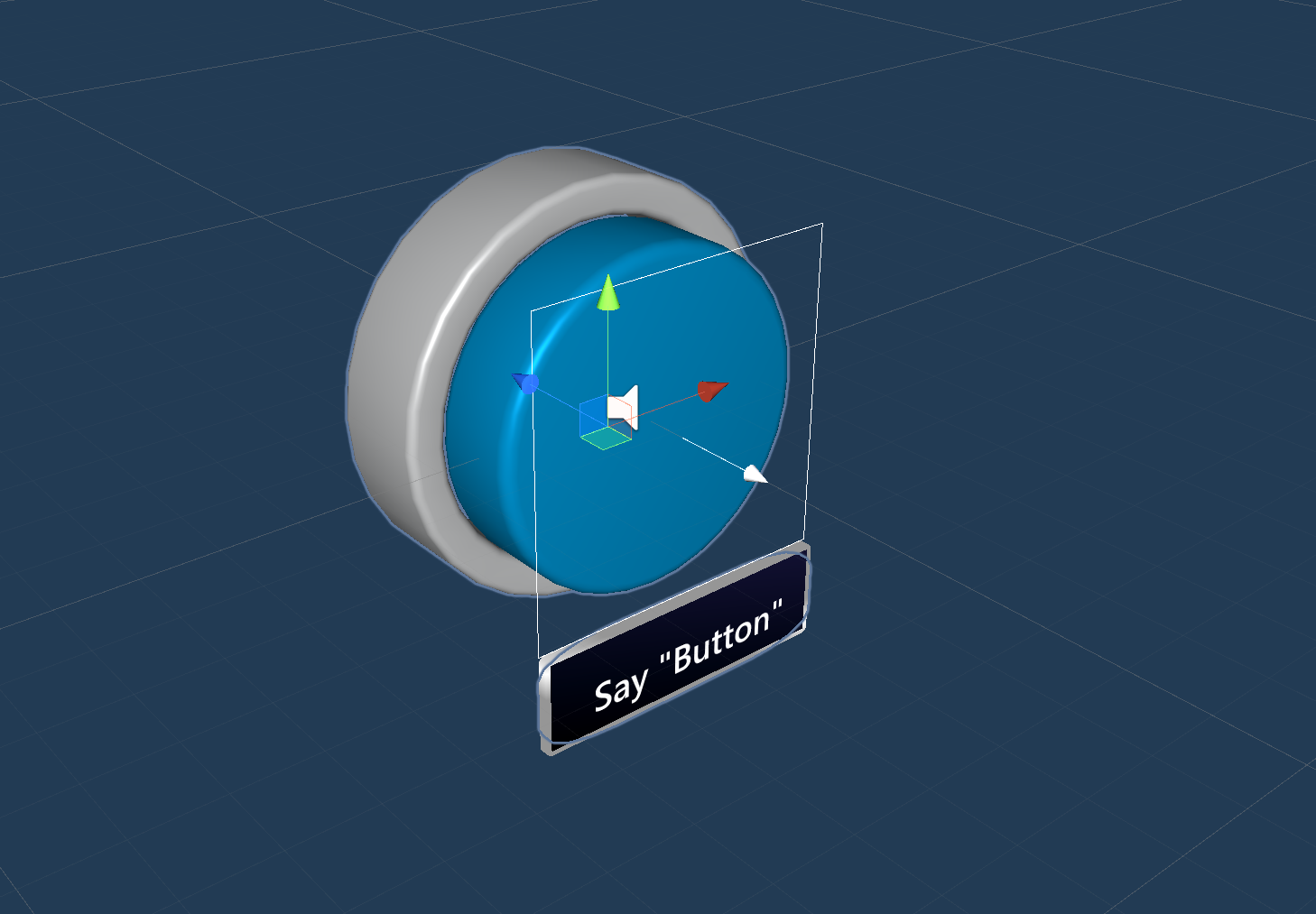

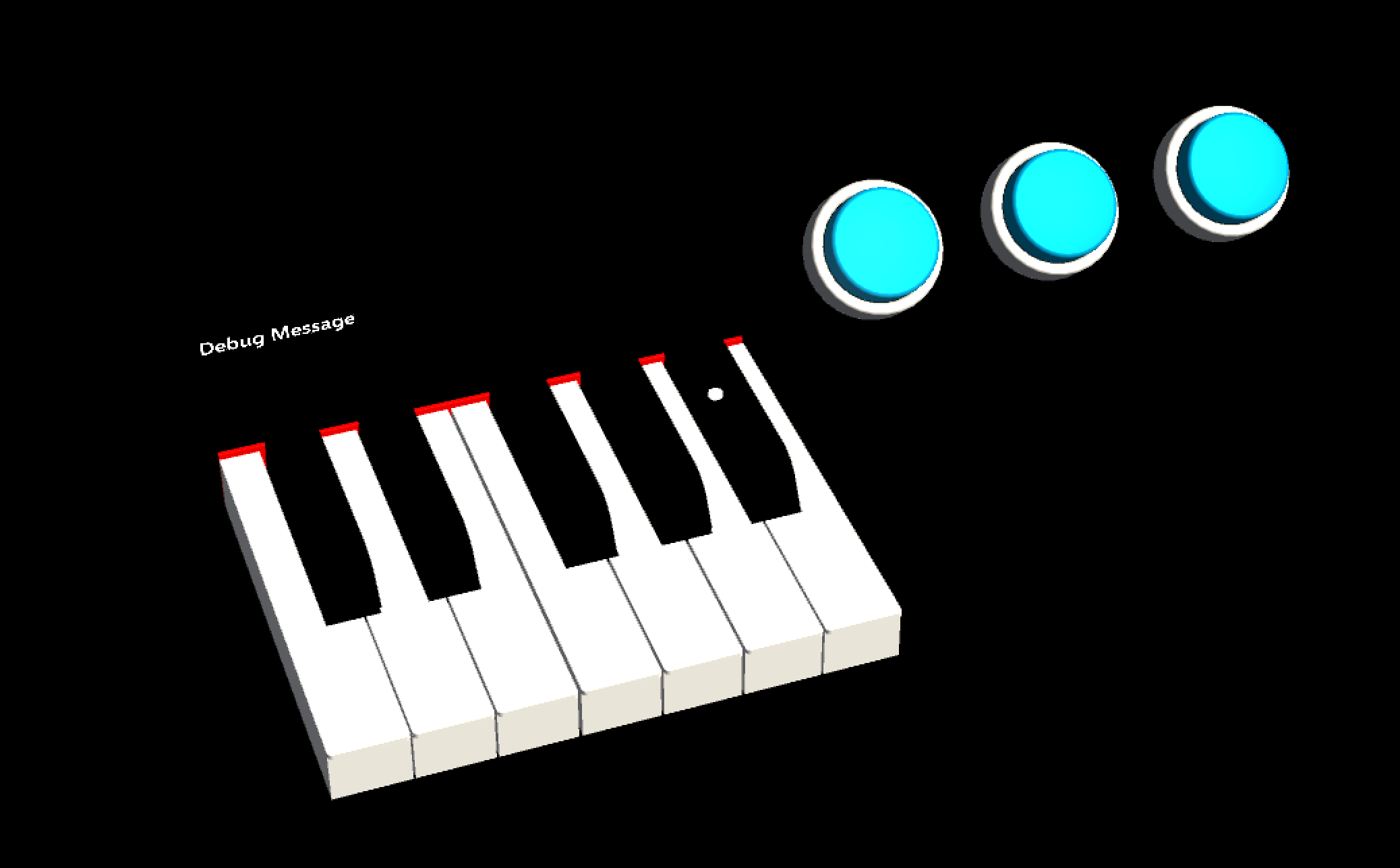

在 HandInteractionExample 場景中，查看同時使用 PressableButton的鋼琴和圓形按鈕範例。

每個鋼琴鍵都有 和 PressableButton 已指派的 NearInteractionTouchable 腳本。 請務必確認 的NearInteractionTouchable本機轉寄方向正確。 其以編輯器中的白色箭號表示。 請確定箭號會遠離按鈕的正面：
