Unreal 中的手勢追蹤

手部追蹤系統使用個人的手掌和手指作為輸入。 每個手指的位置和旋轉數據、整個手掌和手勢都可以使用。 從 Unreal 4.26 開始，手部追蹤是以 Unreal HeadMountedDisplay 外掛程式為基礎，並在所有 XR 平臺和裝置上使用通用 API。 Windows Mixed Reality 和 OpenXR 系統的功能都相同。

手部姿勢

手擺姿勢可讓您追蹤並使用使用者的手和手指做為輸入，這可在藍圖和 C++ 中存取。 Unreal API 會將數據當做座標系統傳送，且刻度會與 Unreal 引擎同步。

4.26

列舉會 EHandKeypoint 描述階層：

您可以使用取得動作控制器數據函式，從使用者的手中 取得所有這些數據 。 該函式會傳 回 XRMotionControllerData 結構。 以下範例藍圖腳本會剖析 XRMotionControllerData 結構，以取得手部關節位置，並在每個關節的位置繪製偵錯座標系統。

請務必檢查結構是否有效，而且它是一手。 否則，您可能會在存取位置、旋轉和弧度陣列時取得未定義的行為。

4.25

列舉 EWMRHandKeypoint 描述 Hand 的骨骼階層。 您可以在藍圖中找到每個手部索引鍵：

完整的 C++ 列舉如下：

enum class EWMRHandKeypoint : uint8
{
	Palm,
	Wrist,
	ThumbMetacarpal,
	ThumbProximal,
	ThumbDistal,
	ThumbTip,
	IndexMetacarpal,
	IndexProximal,
	IndexIntermediate,
	IndexDistal,
	IndexTip,
	MiddleMetacarpal,
	MiddleProximal,
	MiddleIntermediate,
	MiddleDistal,
	MiddleTip,
	RingMetacarpal,
	RingProximal,
	RingIntermediate,
	RingDistal,
	RingTip,
	LittleMetacarpal,
	LittleProximal,
	LittleIntermediate,
	LittleDistal,
	LittleTip
};

您可以在 Windows.Perception.人員 中找到每個列舉案例的數值。HandJointKind 數據表。

支援手部追蹤

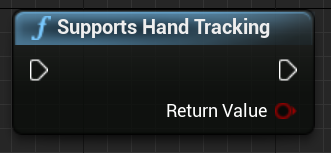

您可以在藍圖中使用手部追蹤，方法是從手部追蹤 Windows 混合實境新增支援手部追蹤>：

如果裝置上支援手部追蹤，且false手部追蹤無法使用，則此函式會傳回 true 。

C++：

包含 WindowsMixedRealityHandTrackingFunctionLibrary.h。

static bool UWindowsMixedRealityHandTrackingFunctionLibrary::SupportsHandTracking()

取得手部追蹤

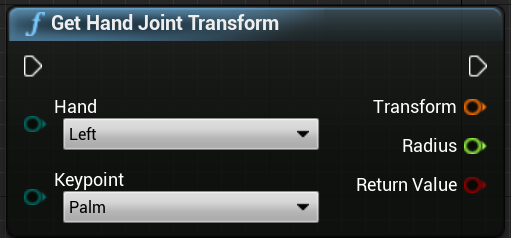

您可以使用 GetHandJointTransform 從手傳回空間數據。 數據會更新每個框架，但如果您位於框架內，則會快取傳回的值。 基於效能考慮，不建議在此函式中具有繁重的邏輯。

C++：

static bool UWindowsMixedRealityHandTrackingFunctionLibrary::GetHandJointTransform(EControllerHand Hand, EWMRHandKeypoint Keypoint, FTransform& OutTransform, float& OutRadius)

以下是 GetHandJointTransform 函式參數的明細：

• Hand – 可以是用戶左側或右手。
• 索引鍵點 – 手部的骨頭。
• 轉換 – 骨骼基底的座標和方向。 您可以要求下一個骨頭的基底，以取得骨頭結尾的轉換數據。 一個特殊的尖骨給遠端。
• **Radius—骨頭基底的半徑。
• **傳回值—如果追蹤此框架的骨頭為 true，則為 false，如果未追蹤骨頭則為 false。

手部即時鏈接動畫

手部姿勢會使用 Live Link 外掛程式公開給動畫。

如果已啟用 Windows Mixed Reality 和 Live Link 外掛程式：

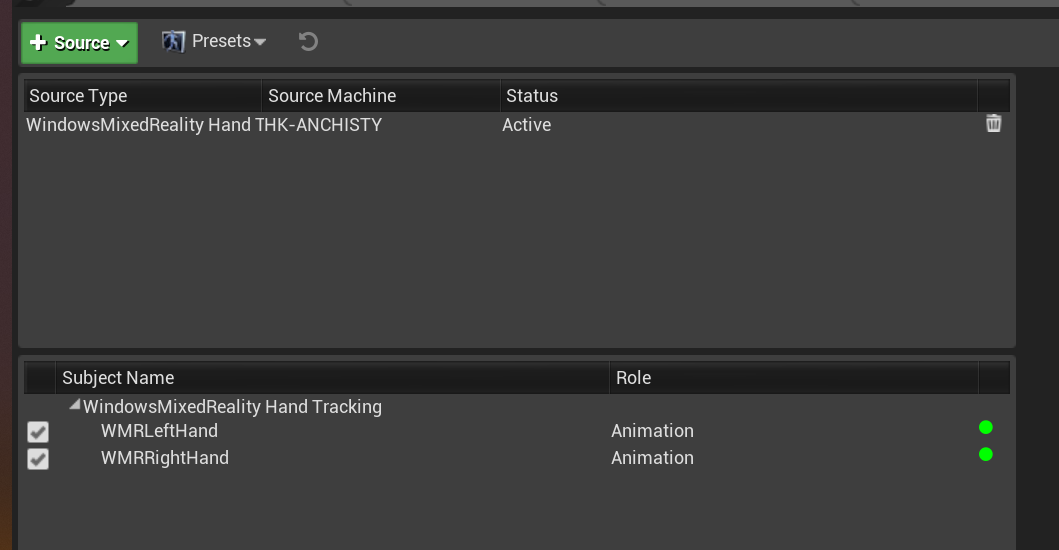

1. 選取 [視窗 > 實時連結 ] 以開啟 [即時鏈接編輯器] 視窗。
2. 選取 [來源 ]，然後啟用 Windows Mixed Reality Hand Tracking Source

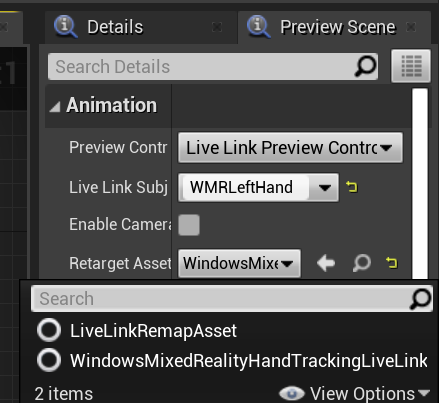

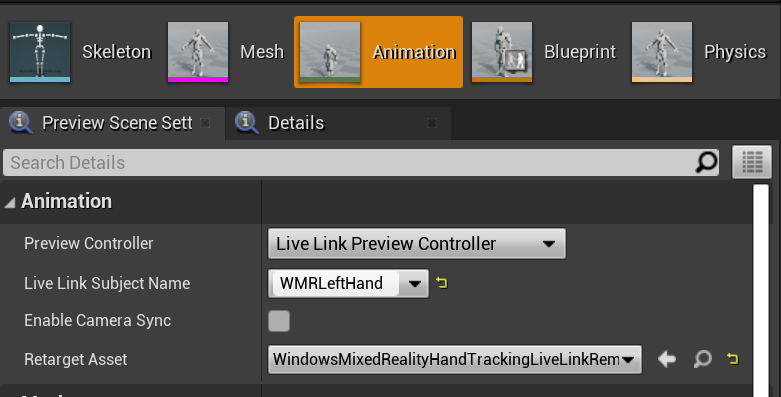

啟用來源並開啟動畫資產之後，請展開 [預覽場景] 索引卷標中的 [動畫] 區段，也會看到其他選項。

手部動畫階層與 中的 EWMRHandKeypoint相同。 動畫可以使用 WindowsMixedRealityHandTrackingLiveLinkRemapAsset 來複位目標：

它也可以在編輯器中子類別化：

手部網格

重要

手部網格需要 OpenXR。

您必須使用 Microsoft OpenXR 外掛程式，才能從 Unreal Marketplace 或 GitHub 取得。

手網格做為追蹤幾何

重要

在 OpenXR 中以追蹤幾何的形式取得手網格，需要您呼叫 Set Use Hand Mesh with Enabled Tracking Geometry。

若要啟用該模式，您應該呼叫 Set Use Hand Mesh with Enabled Tracking Geometry：

注意

無法同時啟用這兩種模式。 如果您啟用其中一個，則會自動停用另一個。

存取 Hand Mesh 數據

您必須先：才能存取手部網格資料：

• 選取您的ARSessionConfig資產、展開AR設定 -> 世界對應設定，然後核取 [從追蹤幾何產生網格數據]。

以下是預設網格參數：

1. 使用網格數據進行遮蔽
2. 產生網格數據的衝突
3. 產生網格數據的導覽網格
4. 在Wireframe中轉譯網格資料 - 顯示產生的網格的偵錯參數

這些參數值會當做空間對應網格和手部網格預設值使用。 您可以隨時在藍圖或任何網格的程式代碼中變更它們。

C++ API 參考

用來 EEARObjectClassification 尋找所有可追蹤物件的手網格值。

enum class EARObjectClassification : uint8
{
    // Other types
	HandMesh,
};

當系統偵測到任何可追蹤的物件時，會呼叫下列委派，包括手部網格。

class FARSupportInterface
{
    public:
    // Other params
	DECLARE_AR_SI_DELEGATE_FUNCS(OnTrackableAdded)
	DECLARE_AR_SI_DELEGATE_FUNCS(OnTrackableUpdated)
	DECLARE_AR_SI_DELEGATE_FUNCS(OnTrackableRemoved)
};

請確定您的委派處理程式遵循下列函式簽章：

void UARHandMeshComponent::OnTrackableAdded(UARTrackedGeometry* Added)

您可以透過 UARTrackedGeometry::GetUnderlyingMesh存取網格資料：

UMRMeshComponent* UARTrackedGeometry::GetUnderlyingMesh()

藍圖 API 參考

若要在藍圖中使用手部網格：

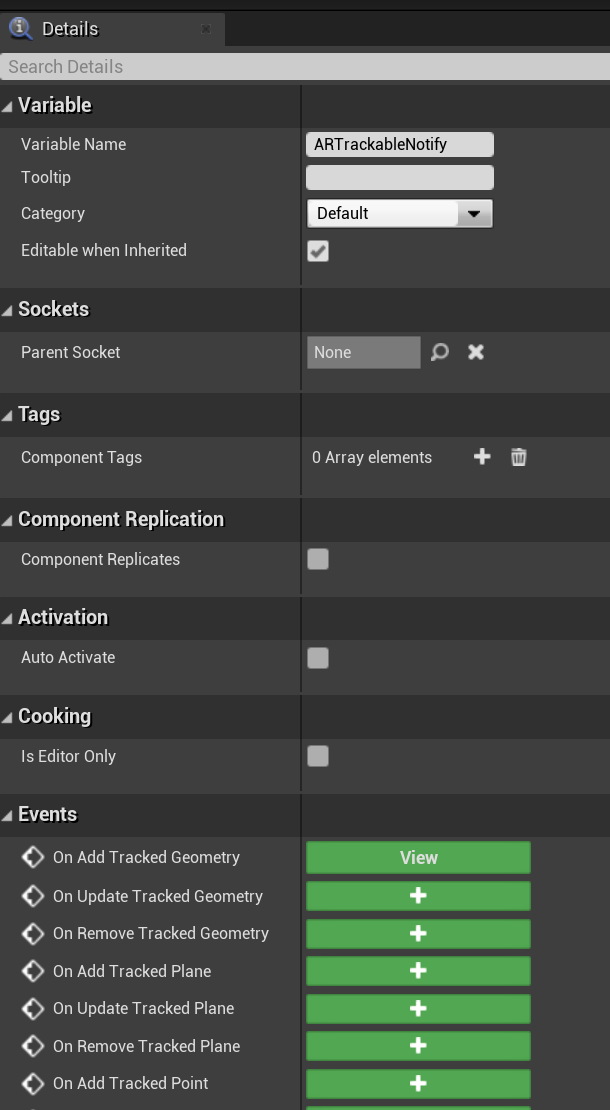

1. 將 ARTrackableNotify 元件新增至藍圖動作專案

2. 移至 [ 詳細數據] 面板，然後展開 [ 事件 ] 區段。

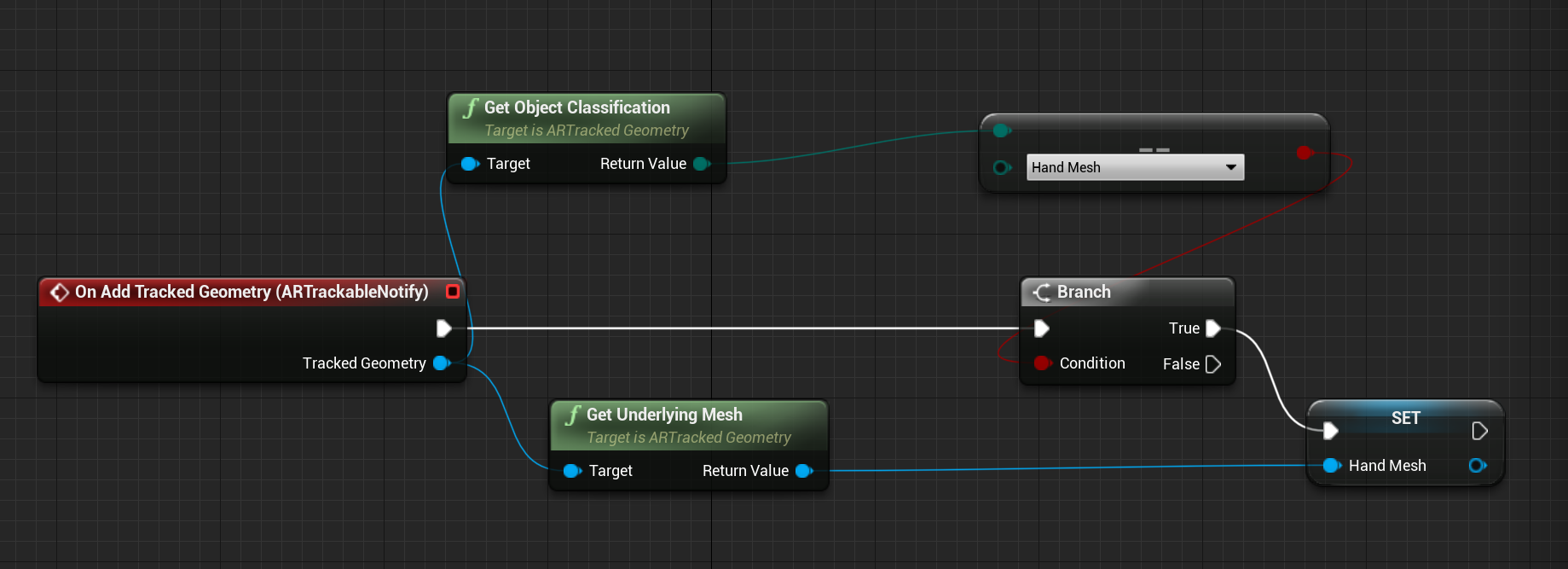

3. 在事件圖形中使用下列節點覆寫 Add/Update/Remove Tracked Geometry：

OpenXR 中的 Hand Mesh 視覺效果

可視化手部網格的建議方式是搭配 Microsoft OpenXR 外掛程式使用 Epic 的 XRVisualization 外掛程式。

然後在藍圖編輯器中，您應該使用 Microsoft OpenXR 外掛程式中的設定 Use Hand Mesh 函式，並將 Enabled XRVisualization 作為參數：

若要管理轉譯程式，您應該使用 XRVisualization 中的轉譯動作控制器 ：

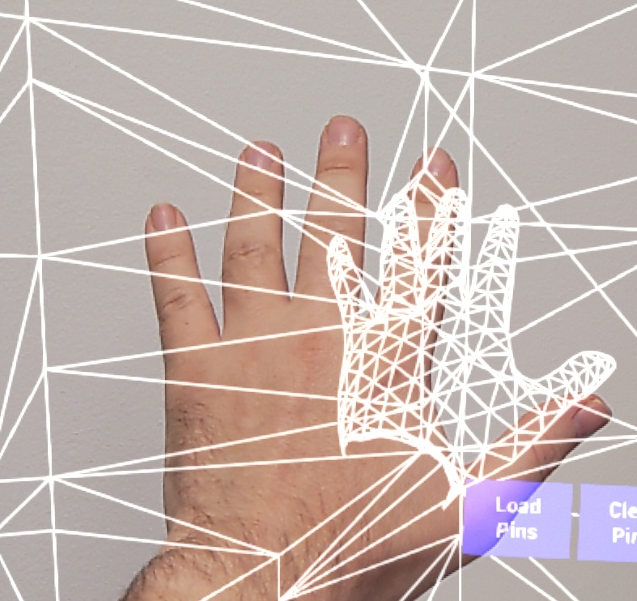

結果：

如果您需要更複雜的專案，例如使用自定義著色器繪製手部網格，您需要取得網格做為追蹤幾何。

手部光線

取得手部姿勢適用於近距離互動，例如抓取物件或按下按鈕。 不過，有時候您需要使用遠離使用者的全像投影。 這可以透過手部光線來完成，這可用於 C++ 和藍圖中的指點裝置。 您可以從手部繪製光線到遠點，並從 Unreal 光線追蹤中取得一些協助，選取本來無法觸達的全像投影。

重要

由於所有函式結果都會變更每個畫面，因此它們全都是可呼叫的。 如需純函式和不完善或可呼叫函式的詳細資訊，請參閱函式上的藍圖使用者 GUID。

4.26

若要取得手部光線的數據，您應該使用上一節的取得動作控制器數據函式。 傳回的結構包含兩個參數，可用來建立手部光線 – 目標位置和目標旋轉。 這些參數會形成由肘部導向的光線。 您應該採用它們，並尋找所指向的全像投影。

以下是判斷手部光線是否擊中 Widget 並設定自定義命中結果的範例：

4.25

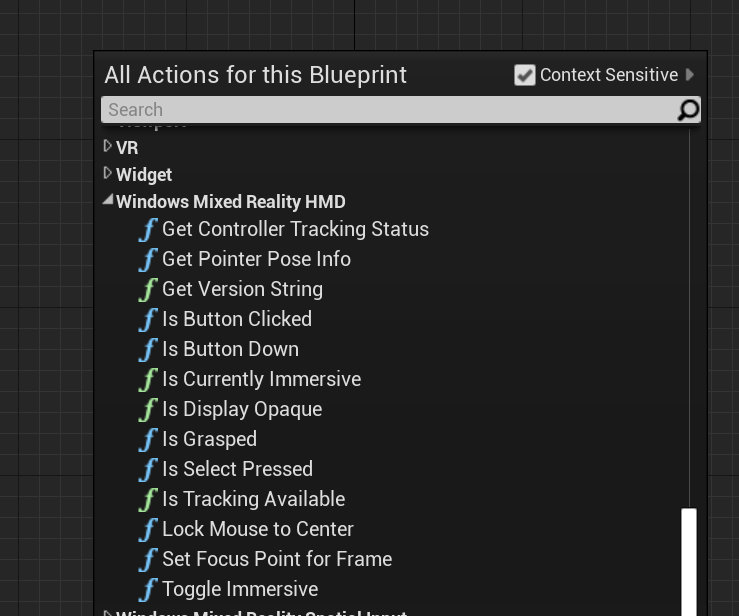

若要在藍圖中使用手部光線，請在 Windows Mixed Reality HMD 下搜尋任何動作：

若要在 C++ 中存取它們，請包含在 WindowsMixedRealityFunctionLibrary.h 呼叫程式代碼檔案的頂端。

列舉

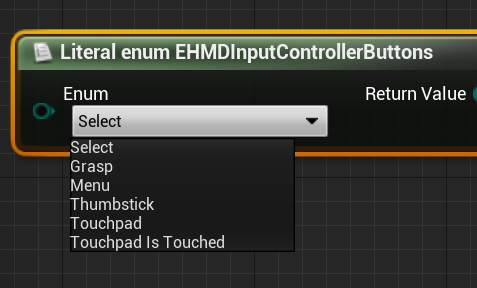

您也可以存取 EHMDInputControllerButtons 下的輸入案例，這可用於藍圖：

若要在 C++ 中存取，請使用 EHMDInputControllerButtons 列舉類別：

enum class EHMDInputControllerButtons : uint8
{
	Select,
	Grasp,
//......
};

以下是兩個適用列舉案例的明細：

• 選取 - 用戶觸發的 Select 事件。
  • 在 HoloLens 2 中透過空中點選、注視和認可來觸發，或說出已啟用語音輸入的 「選取」。
• Grasp - 使用者觸發的 Grasp 事件。
  • 在 HoloLens 2 中，關閉全像投影上的使用者手指來觸發。

您可以透過 EHMDTrackingStatus 如下所示的列舉，在 C++ 中存取手部網格的追蹤狀態：

enum class EHMDTrackingStatus : uint8
{
	NotTracked,
	//......
	Tracked
};

以下是兩個適用列舉案例的明細：

• NotTracked - 手部看不到
• 追蹤 - 手部已完整追蹤

結構

PointerPoseInfo 結構可以提供下列手部數據的相關信息：

• 原點 – 手部的來源
• 方向 – 手的方向
• 向上 – 手 部向上向量
• 方向 – 方向 四元數
• 追蹤狀態 – 目前的追蹤狀態

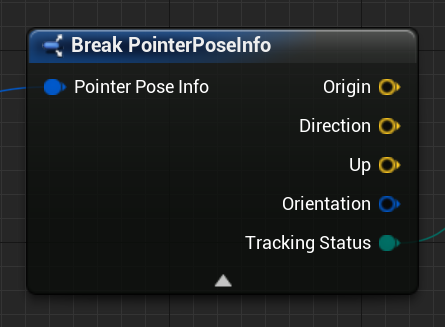

您可以透過藍圖存取 PointerPoseInfo 結構，如下所示：

或使用 C++：

struct FPointerPoseInfo
{
	FVector Origin;
	FVector Direction;
	FVector Up;
	FQuat Orientation;
	EHMDTrackingStatus TrackingStatus;
};

函式

下列所有函式都可以在每個畫面上呼叫，以允許持續監視。

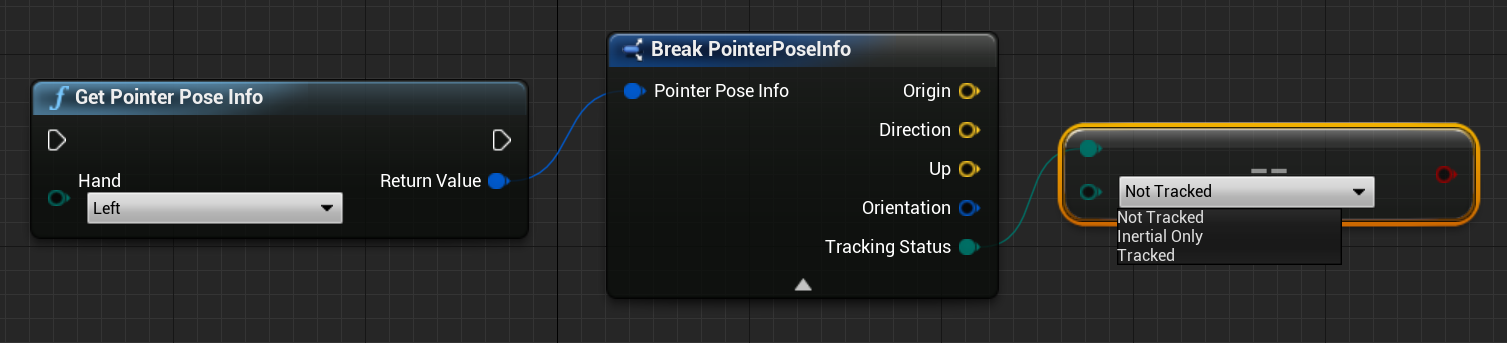

1. 取得指標姿勢信息 會傳回目前畫面中手部光線方向的完整資訊。

藍圖：

C++：

static FPointerPoseInfo UWindowsMixedRealityFunctionLibrary::GetPointerPoseInfo(EControllerHand hand);

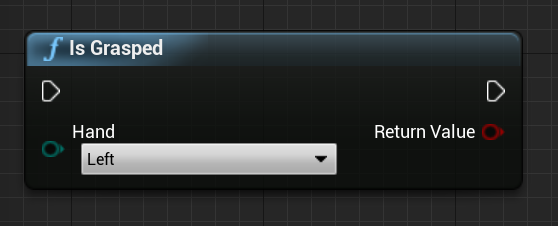

2. 如果手在目前框架中被擷取，則擷 取會傳回 true。

藍圖：

C++：

static bool UWindowsMixedRealityFunctionLibrary::IsGrasped(EControllerHand hand);

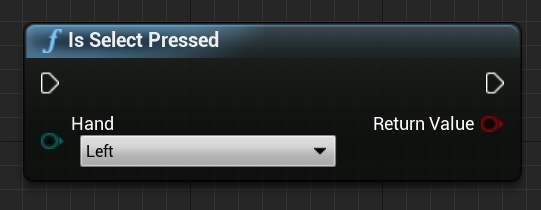

3. 如果使用者在目前畫面中觸發了 Select，則會傳回 True。

藍圖：

C++：

static bool UWindowsMixedRealityFunctionLibrary::IsSelectPressed(EControllerHand hand);

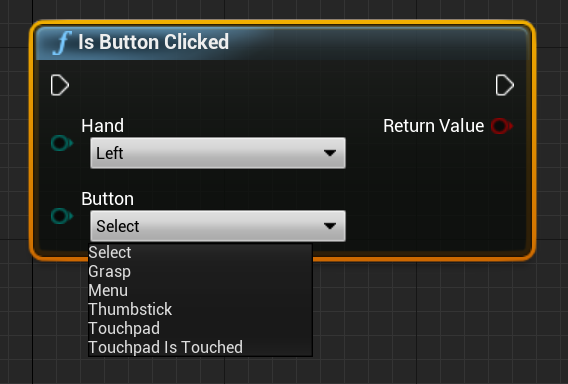

4. 如果事件或按鈕在目前框架中觸發，則 Button Clicked 會傳回 true。

藍圖：

C++：

static bool UWindowsMixedRealityFunctionLibrary::IsButtonClicked(EControllerHand hand, EHMDInputControllerButtons button);

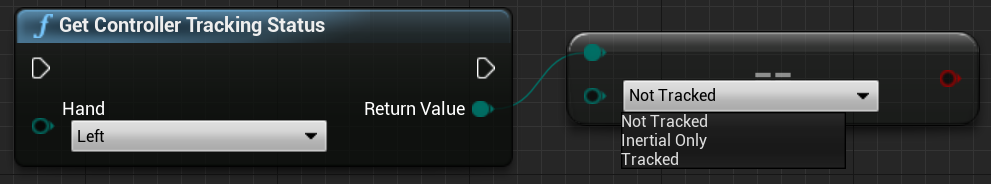

5. 取得控制器追蹤狀態 會傳回目前畫面中的追蹤狀態。

藍圖：

C++：

static EHMDTrackingStatus UWindowsMixedRealityFunctionLibrary::GetControllerTrackingStatus(EControllerHand hand);

手勢

HoloLens 2 會追蹤空間手勢，這表示您可以將這些手勢擷取為輸入。 手勢追蹤是以訂用帳戶模型為基礎。 您應該使用 「設定手勢」函式，告訴裝置您想要追蹤的手勢。您可以在 HoloLens 2 基本使用方式檔中找到有關手勢的更多詳細數據。

4.26

Windows Mixed Reality

然後，您應該新增程式代碼以訂閱下列事件：

OpenXR

在OpenXR中，手勢事件會透過輸入管線追蹤。 使用手部互動，裝置可以自動辨識點選和按住手勢，但無法辨識其他手勢。 它們的名稱為 OpenXRMsftHandInteraction Select 和 Grip 對應。 您不需要啟用訂用帳戶，您應該在 Project 設定/Engine/Input 中宣告事件，如下所示：

4.25

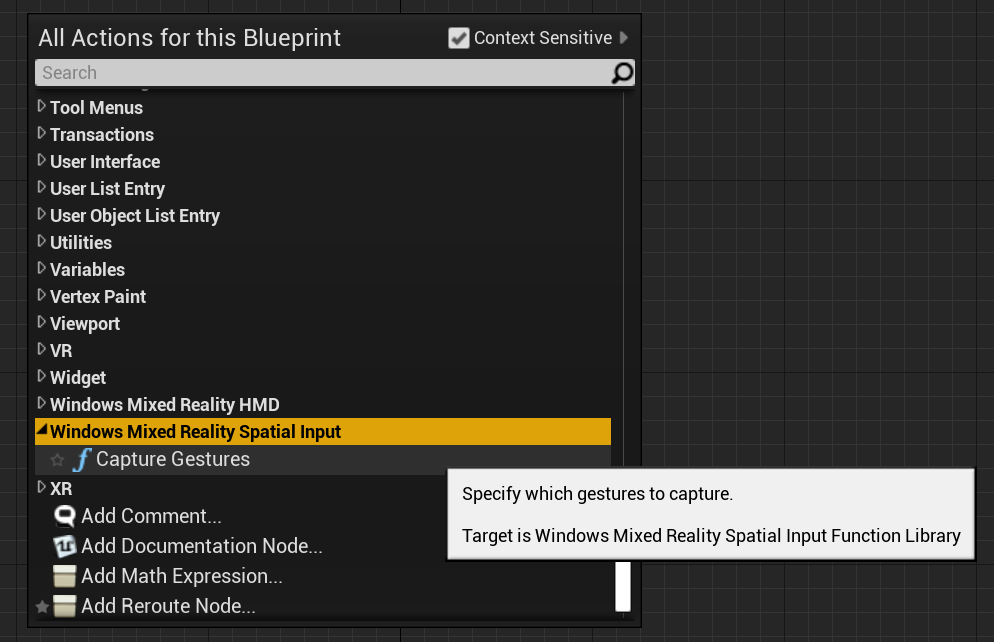

您可以在 Windows Mixed Reality Spatial Input 底下找到 Blueprint 函式，以及在您的呼叫程式代碼檔案中新增 WindowsMixedRealitySpatialInputFunctionLibrary.h C++ 函式。

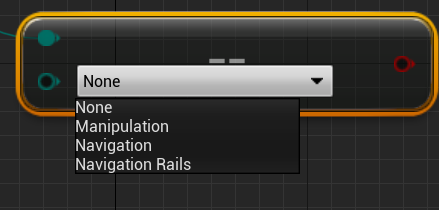

列舉

藍圖：

C++：

enum class ESpatialInputAxisGestureType : uint8
{
	None = 0,
	Manipulation = 1,
	Navigation = 2,
	NavigationRails = 3
};

函式

您可以使用 函式來啟用和停用手勢擷 CaptureGestures 取。 開啟的手勢引發輸入事件時，函式會在 true 手勢擷取成功時傳回，如果 false 發生錯誤，則傳回 。

藍圖：

C++：

static bool UWindowsMixedRealitySpatialInputFunctionLibrary::CaptureGestures(
	bool Tap = false,
	bool Hold = false,
	ESpatialInputAxisGestureType AxisGesture = ESpatialInputAxisGestureType::None,
	bool NavigationAxisX = true,
	bool NavigationAxisY = true,
	bool NavigationAxisZ = true);

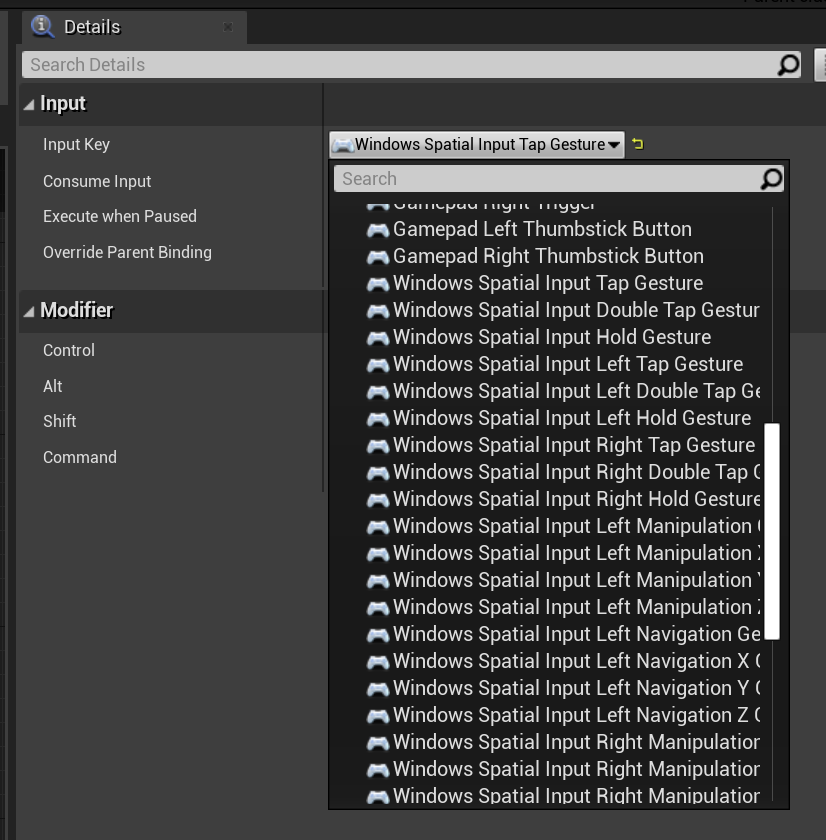

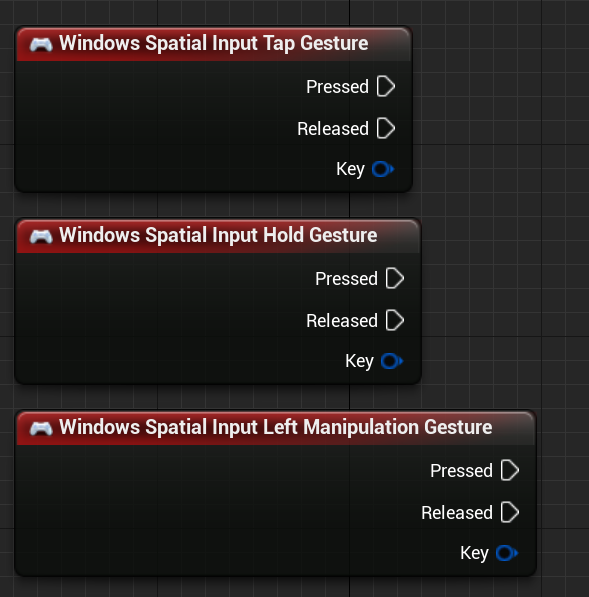

以下是您可以在藍圖和 C++ 中找到的重要事件：

const FKey FSpatialInputKeys::TapGesture(TapGestureName);
const FKey FSpatialInputKeys::DoubleTapGesture(DoubleTapGestureName);
const FKey FSpatialInputKeys::HoldGesture(HoldGestureName);

const FKey FSpatialInputKeys::LeftTapGesture(LeftTapGestureName);
const FKey FSpatialInputKeys::LeftDoubleTapGesture(LeftDoubleTapGestureName);
const FKey FSpatialInputKeys::LeftHoldGesture(LeftHoldGestureName);

const FKey FSpatialInputKeys::RightTapGesture(RightTapGestureName);
const FKey FSpatialInputKeys::RightDoubleTapGesture(RightDoubleTapGestureName);
const FKey FSpatialInputKeys::RightHoldGesture(RightHoldGestureName);

const FKey FSpatialInputKeys::LeftManipulationGesture(LeftManipulationGestureName);
const FKey FSpatialInputKeys::LeftManipulationXGesture(LeftManipulationXGestureName);
const FKey FSpatialInputKeys::LeftManipulationYGesture(LeftManipulationYGestureName);
const FKey FSpatialInputKeys::LeftManipulationZGesture(LeftManipulationZGestureName);

const FKey FSpatialInputKeys::LeftNavigationGesture(LeftNavigationGestureName);
const FKey FSpatialInputKeys::LeftNavigationXGesture(LeftNavigationXGestureName);
const FKey FSpatialInputKeys::LeftNavigationYGesture(LeftNavigationYGestureName);
const FKey FSpatialInputKeys::LeftNavigationZGesture(LeftNavigationZGestureName);


const FKey FSpatialInputKeys::RightManipulationGesture(RightManipulationGestureName);
const FKey FSpatialInputKeys::RightManipulationXGesture(RightManipulationXGestureName);
const FKey FSpatialInputKeys::RightManipulationYGesture(RightManipulationYGestureName);
const FKey FSpatialInputKeys::RightManipulationZGesture(RightManipulationZGestureName);

const FKey FSpatialInputKeys::RightNavigationGesture(RightNavigationGestureName);
const FKey FSpatialInputKeys::RightNavigationXGesture(RightNavigationXGestureName);
const FKey FSpatialInputKeys::RightNavigationYGesture(RightNavigationYGestureName);
const FKey FSpatialInputKeys::RightNavigationZGesture(RightNavigationZGestureName);

下一個開發檢查點

依循我們配置的 Unreal 開發旅程，此時您會探索 MRTK核心建置組塊。 接下來，您可以繼續進行下一個建置組塊：

本機空間錨點

或者，直接跳到混合實境平台功能和 API 的主題：

HoloLens 相機

您可以隨時回到 Unreal 開發檢查點。
