DXVA2_VideoChromaSubSampling列舉 (dxva2api.h)

發行項
02/29/2024

描述如何相對於 YUV 視訊畫面中的 luma 樣本放置 chroma 值。這些旗標會用於 DXVA2_ExtendedFormat 結構中。

Syntax

typedef enum _DXVA2_VideoChromaSubSampling {
  DXVA2_VideoChromaSubsamplingMask = 0xf,
  DXVA2_VideoChromaSubsampling_Unknown = 0,
  DXVA2_VideoChromaSubsampling_ProgressiveChroma = 0x8,
  DXVA2_VideoChromaSubsampling_Horizontally_Cosited = 0x4,
  DXVA2_VideoChromaSubsampling_Vertically_Cosited = 0x2,
  DXVA2_VideoChromaSubsampling_Vertically_AlignedChromaPlanes = 0x1,
  DXVA2_VideoChromaSubsampling_MPEG2,
  DXVA2_VideoChromaSubsampling_MPEG1,
  DXVA2_VideoChromaSubsampling_DV_PAL,
  DXVA2_VideoChromaSubsampling_Cosited
} DXVA2_VideoChromaSubSampling;

常數


`DXVA2_VideoChromaSubsamplingMask` 值： 0xf 用來驗證旗標值的位掩碼。此值不是有效的旗標。
`DXVA2_VideoChromaSubsampling_Unknown` 值： 0 未知的編碼配置。
`DXVA2_VideoChromaSubsampling_ProgressiveChroma` 值： 0x8 應該重新建構 Chroma，就像基礎影片是漸進式內容一樣，而不是略過欄位或套用 chroma 篩選，以將成品從重新建構 4：2：0 交錯的 chroma 降到最低。
`DXVA2_VideoChromaSubsampling_Horizontally_Cosited` 值： 0x4 水準共置。色度樣本會水平對齊 luma 樣本的倍數。如果未設定此旗標，則 chroma 樣本位於對應 luma 樣本右邊的 1/2 圖元。
`DXVA2_VideoChromaSubsampling_Vertically_Cosited` 值： 0x2 垂直共置。色度樣本垂直對齊 luma 樣本的倍數。如果未設定此旗標，則 chroma 樣本會從對應的 luma 樣本向下 1/2 圖元。
`DXVA2_VideoChromaSubsampling_Vertically_AlignedChromaPlanes` 值： 0x1 色平面垂直對齊。如果未設定此旗標，則 chroma 平面會以 1/2 的色度樣本分階段，而 Cb 和 Cr 範例會放在替代線路上。
`DXVA2_VideoChromaSubsampling_MPEG2` 指定 MPEG-2 視訊的色度編碼配置。色度樣本會與 luma 樣本水準對齊，但不會垂直對齊。您和 V 平面垂直對齊。
`DXVA2_VideoChromaSubsampling_MPEG1` 指定 MPEG-1 視訊的 chroma 編碼配置。
`DXVA2_VideoChromaSubsampling_DV_PAL` 指定 PAL DV 視訊的色度編碼配置。
`DXVA2_VideoChromaSubsampling_Cosited` 水平和垂直共置。色度樣本會與 luma 樣本垂直和水平對齊。 YUV 格式，例如 4：4：4、4：2：2 和 4：1：1，一律會以兩個方向共置，而且應該使用此旗標。

備註

下圖顯示最常見的排列方式。

水平和垂直共置 4：4：4。

顯示 4x4 網格線的圖表;每個儲存格都包含兩個圓形：一個用於 luma，一個用於 chroma

水平和垂直共置 4：2：2。

圖表與原始圖表類似，但第二欄和第四欄的單元格具有 luma，但不是 chroma

水平和垂直共置 4：1：1。

4：2：0 漸進式，水準共置。

範例：MPEG-2 漸進式。

4：2：0 漸進式，而不是水準或垂直共置。

範例：JPEG 漸進式。

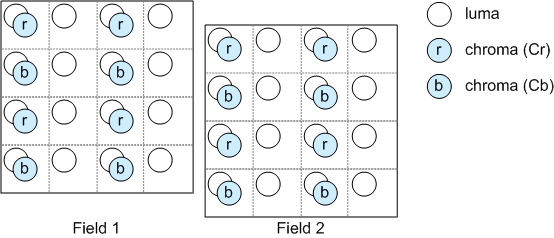

4：2：0 交錯，垂直共置;chroma 平面分階段。

顯示兩個 4x4 矩陣的圖表;一個低於數據列寬度的另一半，而每個數據行中的色度圓圈在 Cr 和 Cb 之間替代

範例：DV PAL 交錯。

4：2：0 交錯，水準共置。

範例：MPEG-2 交錯。

這個列舉相當於 DXVA 1.0 中使用的DXVA_VideoChromaSubsampling列舉。

如果您使用 IMFMediaType 介面來描述視訊格式，則會在 MF_MT_VIDEO_CHROMA_SITING 屬性中指定 chroma siting。

規格需求

需求	值
最低支援的用戶端	Windows Vista [僅限傳統型應用程式]
最低支援的伺服器	Windows Server 2008 [僅限傳統型應用程式]
標頭	dxva2api.h
