使用 Flame Graph 識別最忙碌路徑 (C#、Visual Basic、C++、F#)

適用於 CPU 使用率和檢測的 Visual Studio 分析工具包括 Flame Graph 檢視。 Flame Graph 可藉由顯示呼叫樹狀結構的視覺效果，協助您識別程式代碼中的熱路徑。 經常 性路徑 是使用最多 CPU 或最多時間之函式的呼叫堆疊，而且通常是尋找潛在效能優化的好位置。 此圖表提供應用程式中所花費時間的視覺概觀，您可以按一下特定節點以進一步深入探索這些節點。

如需示範如何使用 Flame Graph 來改善效能的教學課程，請參閱案例研究：最佳化程式碼的初學者指南。 如需 CPU 分析工具的資訊，請參閱使用 CPU 分析來分析效能。

調查最忙碌路徑

Flame Graph 檢視位於 .diagession 報表的詳細數據檢視中。

1. 使用 CPU 使用量或檢測工具啟動分析工作階段 。

2. 停止分析會話並載入報表之後，請選取 [ 開啟詳細數據]。



3. 在 [目前檢視] 下拉式清單中選取 [Flame Graph]。



   [Flame Graph] 檢視隨即出現。



   經常性路徑是使用最多 CPU 或最多時間的程式代碼路徑，當您向下查看呼叫樹狀結構時。

   根據預設，在 Flame Graph 中顯示的數據代表與數據收集週期的 [呼叫樹視圖] 中顯示的相同數據。 具體而言，針對 CPU 使用量，它會顯示 [CPU 總計] 值。 這個值是內含的，因此它包含呼叫函式所使用的CPU使用率（也就是CPU計算時間），以及函式所呼叫的任何其他函式。 同樣地，針對檢測，圖表會顯示相當於 呼叫樹視圖中 [總計 ] 數據行的值。

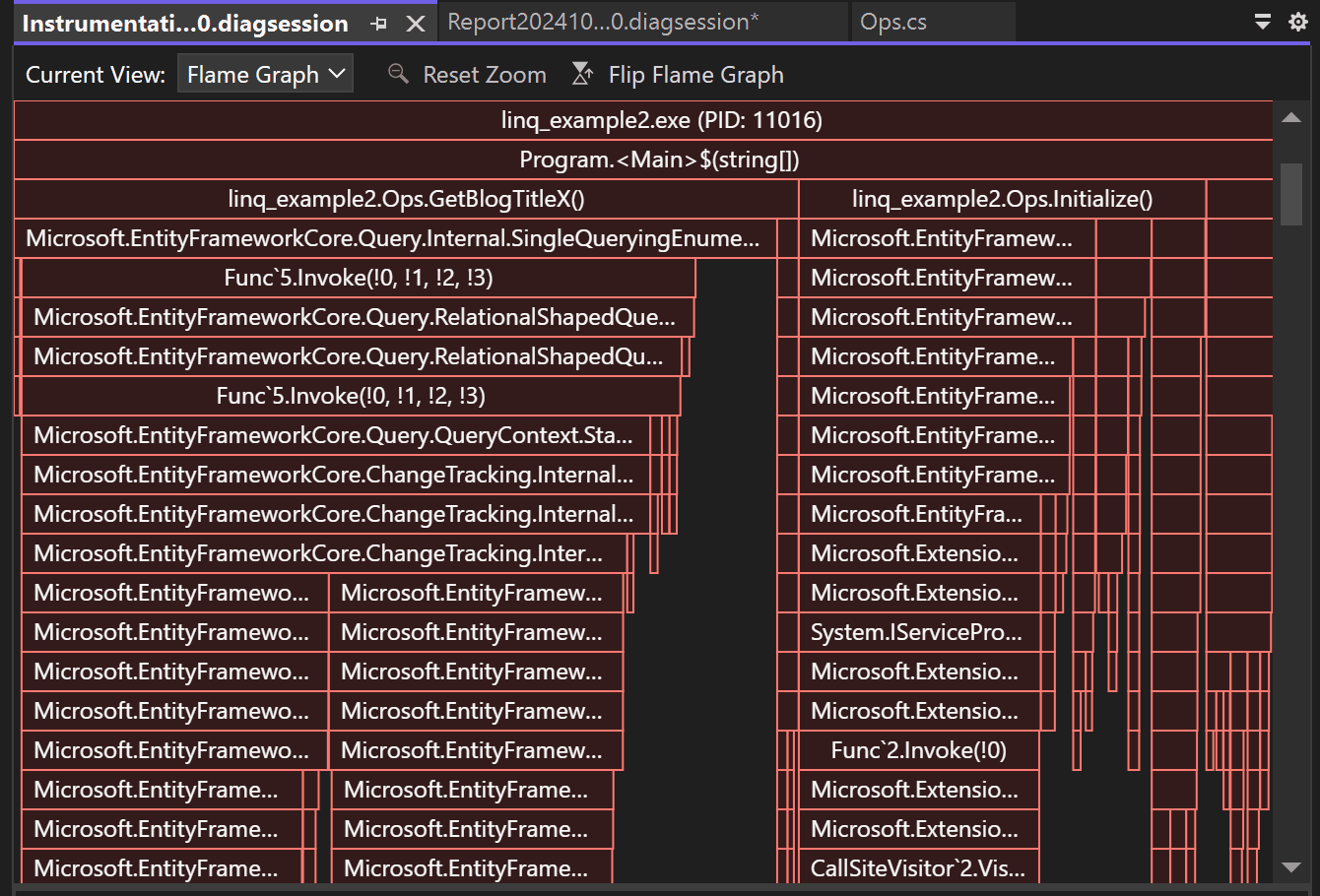

   不過，如果您選取節點，選取的節點會變成新的基準，並使用 100% 的火焰圖形寬度。 這可讓您在截斷或隱藏名稱時，將複雜的呼叫樹狀結構可視化，並檢視長名稱。 以下是火焰圖的範例，其中顯示更複雜的呼叫樹狀結構。



   若要檢視任何節點的詳細數據，請選取節點。

   選擇 [ 重設縮放 ] 以返回預設檢視。

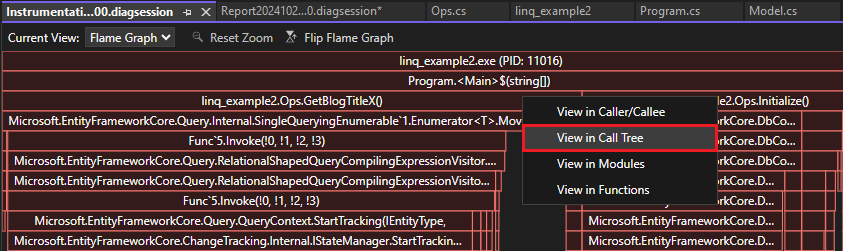

   您也可以選取節點，然後從操作功能表選擇 [ 在呼叫樹 狀結構中檢視] 之類的選項，以巡覽至分析報表中的不同檢視。



翻轉火焰圖形

根據預設，工具中的火焰圖會顯示為向上或 柱形圖，其中 Y 軸會從頂端的零向下計算堆疊深度。

您可以按兩下 [翻轉火焰圖] 來檢視標準火焰圖版面配置。

在 Flame Graph 中瀏覽

針對複雜的 Flame Graph，您可以選取特定元素來縮放視覺效果。

在 [Flame Graph] 檢視中，您可以按一下具有滑鼠的節點或使用鍵盤來瀏覽。 此外，支援下列鍵盤快速鍵。

鍵盤快速鍵	Command
索引標籤	移至任何節點
向上鍵/向下鍵	移至節點的父系或子系
向右鍵/向左鍵	移至堆疊上節點的對等節點
Enter	放大 (選取)
Esc	縮小
